Giá Treo Dụng Cụ & Bracket Màn Hình Tiết Kiệm Không Gian cho Ender 3 V3

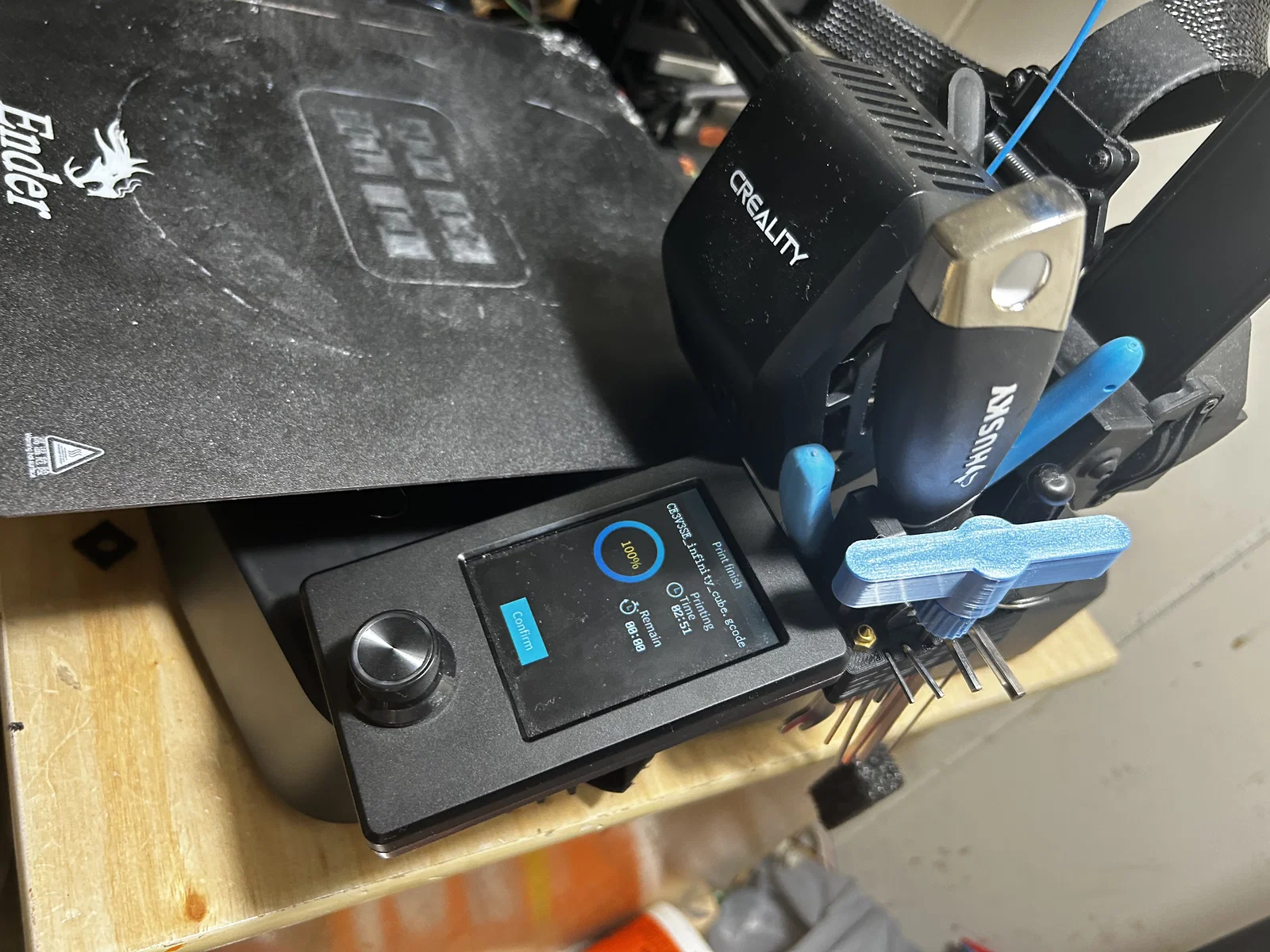

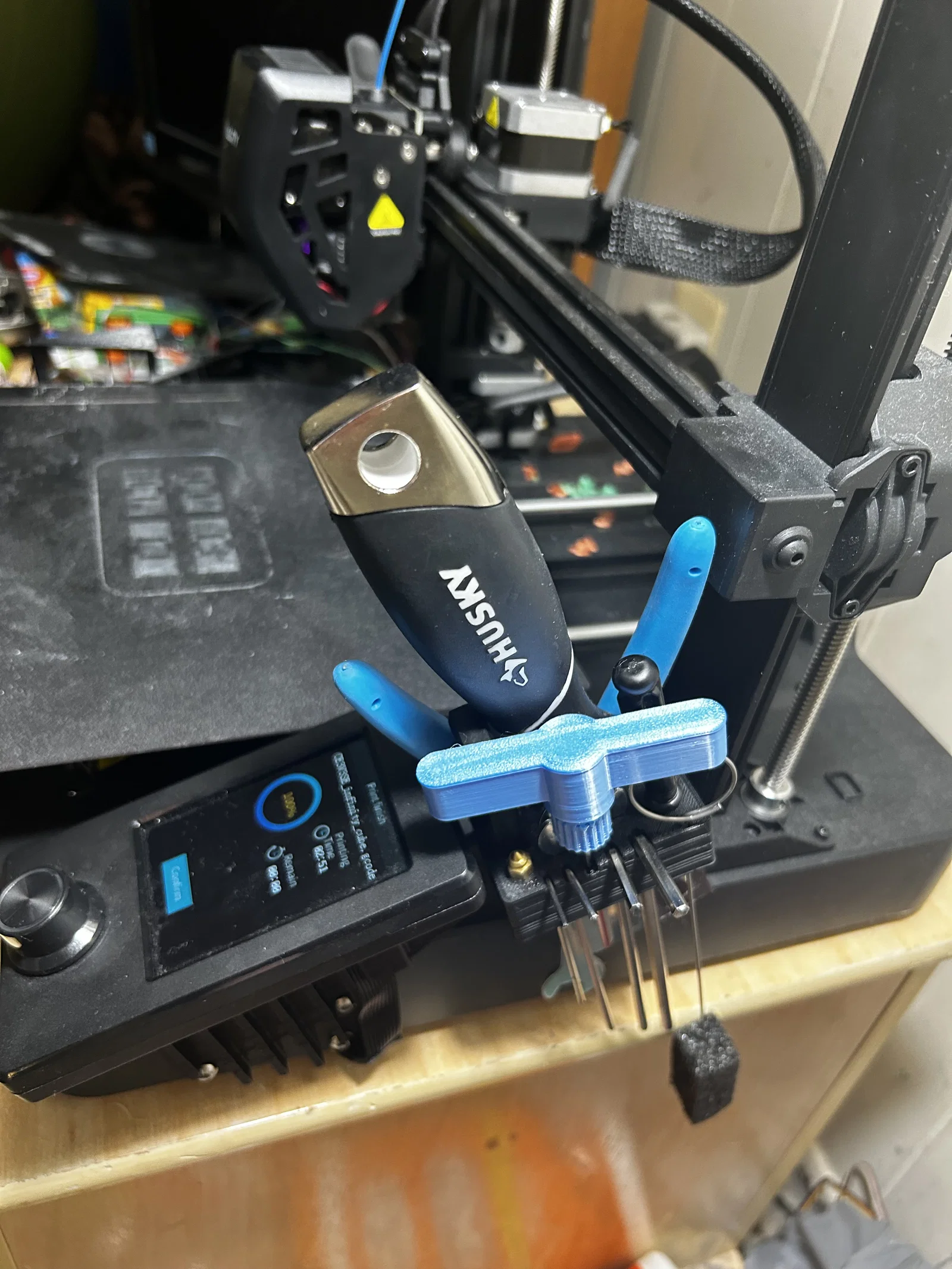

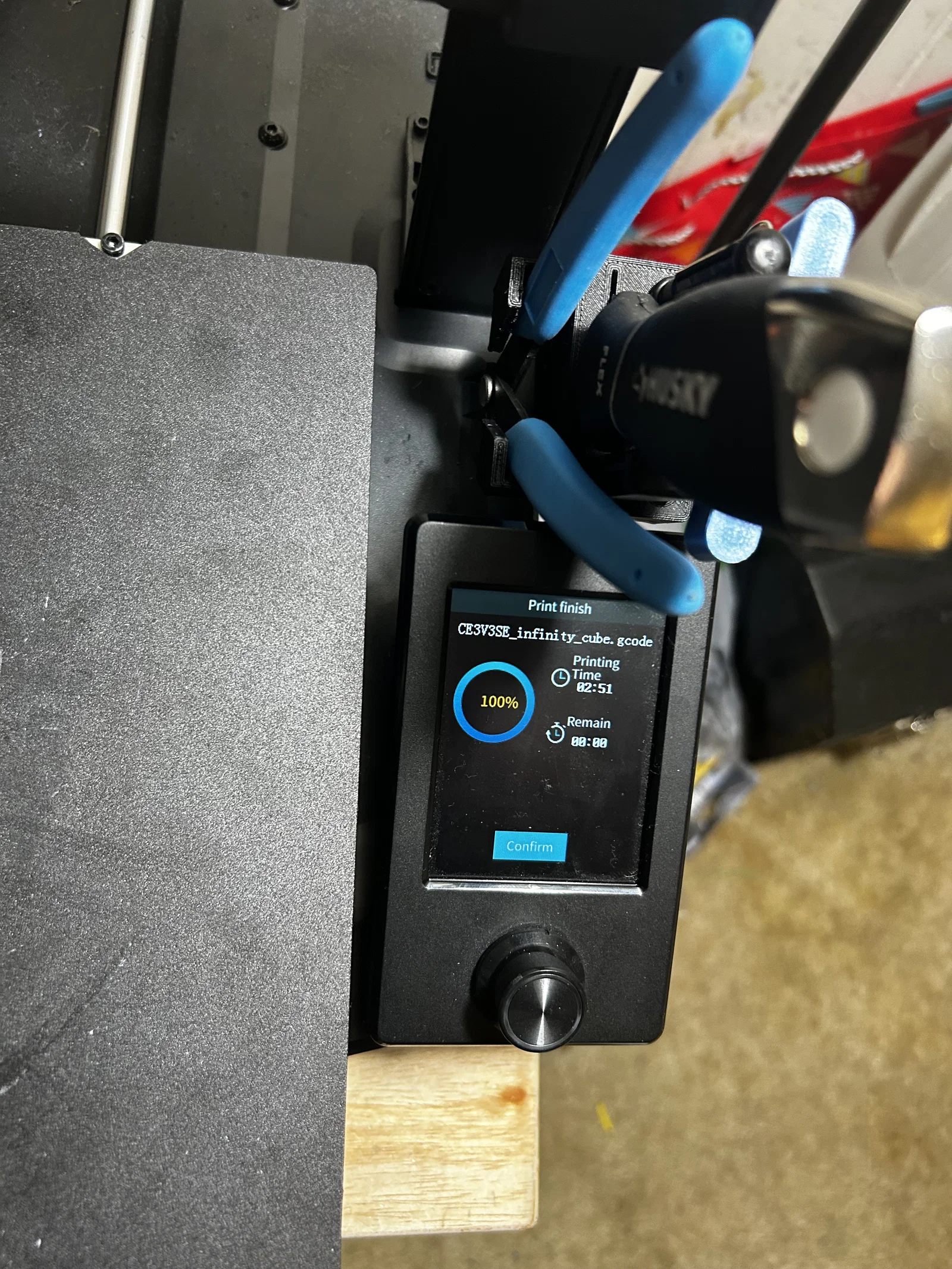

Cuối cùng cũng rảnh tay để in lại cái bracket, dùng file v1.1. Mình thêm hình mới của phiên bản mới.

Cập nhật, 24/01/2024:

Mình tạo v1.1 của Tool Holder and Display Bracket, dời phần giữ dụng cụ ra ngoài một chút để không bị vướng hot-end khi nó chạy hết về bên phải trong lúc auto-leveling. Mình cũng thêm một rãnh đi dây (cable channel) cho dây ribbon của màn hình. File mới đã được upload với tên Ender 3 V3 Tool Bracket v1.1. Mình vẫn giữ bản gốc là Ender 3 V3 Tool Bracket v1.0, và đó là bản đang có trong hình. Nếu bạn đã in bản gốc rồi thì lúc máy chạy auto-level chỉ cần lấy cái kềm/cutters ra là được.

Bản gốc:

Một tool holder và display bracket gọn diện tích cho Ender 3 V3 SE, giúp để dụng cụ trong tầm tay. Thiết kế này làm tổng thể máy gọn hơn, và đặt toàn bộ bộ đồ nghề đi kèm ngay phía trước máy, tận dụng khoảng trống “dead space” giữa màn hình và gantry của máy.

Thời gian in hơi dưới 4 tiếng, dùng profile “low quality” 0.28mm, bật adaptive layer height, 4 lớp top và bottom, 2 outer walls, và 10% in-fill, in trên Ender 3 V3 SE với stock profile có sẵn trong Cura 5.6. Lượng filament dùng ít, khoảng 41g, và không cần supports, brim hay raft. In xong thì gắn vào vị trí của stock display bracket, tái sử dụng lại ốc zin.

Giấy phép CC 4.0 BY-SA giữ đúng theo licensing của các mẫu nguồn. Mình cũng kèm thêm model của phần tool holder dạng stand-alone, cho ai không cần display bracket, hoặc dùng làm nguồn để remix thêm.

Không lâu sau khi mình mua Ender 3 V3 SE, mình đã in mẫu của pl- là Ender 3 V3 SE smaller screen panel support. Nó dùng được, nhìn gọn và “sleek” hơn bracket zin, nhưng lại rung/lắc nhiều hơn. Mình cũng in mẫu của ITOSSEDURSALAD là ender 3 V3 se tool holder, cơ chế gắn lên spool holder rất hay, nhưng để đồ nghề phía sau máy thì mình thấy bất tiện.

Mình thấy mẫu của Ramahdoug là Ender 3 V3 SE Tool Rack đặt dụng cụ phía trước đúng như mình muốn, nhưng lại phải hy sinh cái screen mount gọn. Thiết kế đó cũng “tốn kém” khá nhiều về mặt filament và thời gian in. Mẫu của Stronghammer81 là Ender 3 V3 SE Tool Holder cho mình được screen mount gọn, nhưng dụng cụ lại treo lòi ra một bên, làm mất hết độ gọn mà cái screen mount mang lại.

Nên cuối cùng, mình dựa trên những sản phẩm rất hay của các bạn đó để làm ra một mẫu kết hợp vừa screen bracket vừa tool holder: cho phép lấy tất cả dụng cụ đi kèm máy một cách tiện lợi, đồng thời làm tổng thể gọn hơn nhờ screen mount được chỉnh lại và tận dụng không gian hiệu quả hơn.
