Hộp Meshtastic Chống Nước Mỏng (Slim Waterproof Meshtastic Case)

Cập nhật

Bản ngắn

Mình làm theo tutorial này để giảm void trong bản in, giúp kín hơi hơn:

Bản dài

Tăng flow (over extruding), layer height nhỏ, và nhiệt độ cao đã giúp mình chống nước tốt hơn. Mình có cả một xô đồ in từ đợt test vừa rồi. Mình chắc vấn đề mình gặp phải là do thành vỏ không kín nước. Mình cứ tưởng setting vậy là đủ ổn, nhưng lúc in thử bằng filament trong thì thấy đủ loại void. Nên mình làm một bản test bằng PETG trong và cố in trong nhất có thể. Kết quả: ngâm 1 tiếng mà không bị nước lọt vào. Tuyệt! Mình dùng tấm silicone mềm làm gasket, nhưng mình cũng muốn thử lại mấy loại foam rẻ hơn.

Nếu bạn có ý tưởng hay kinh nghiệm vụ này thì cứ liên hệ mình nha (:

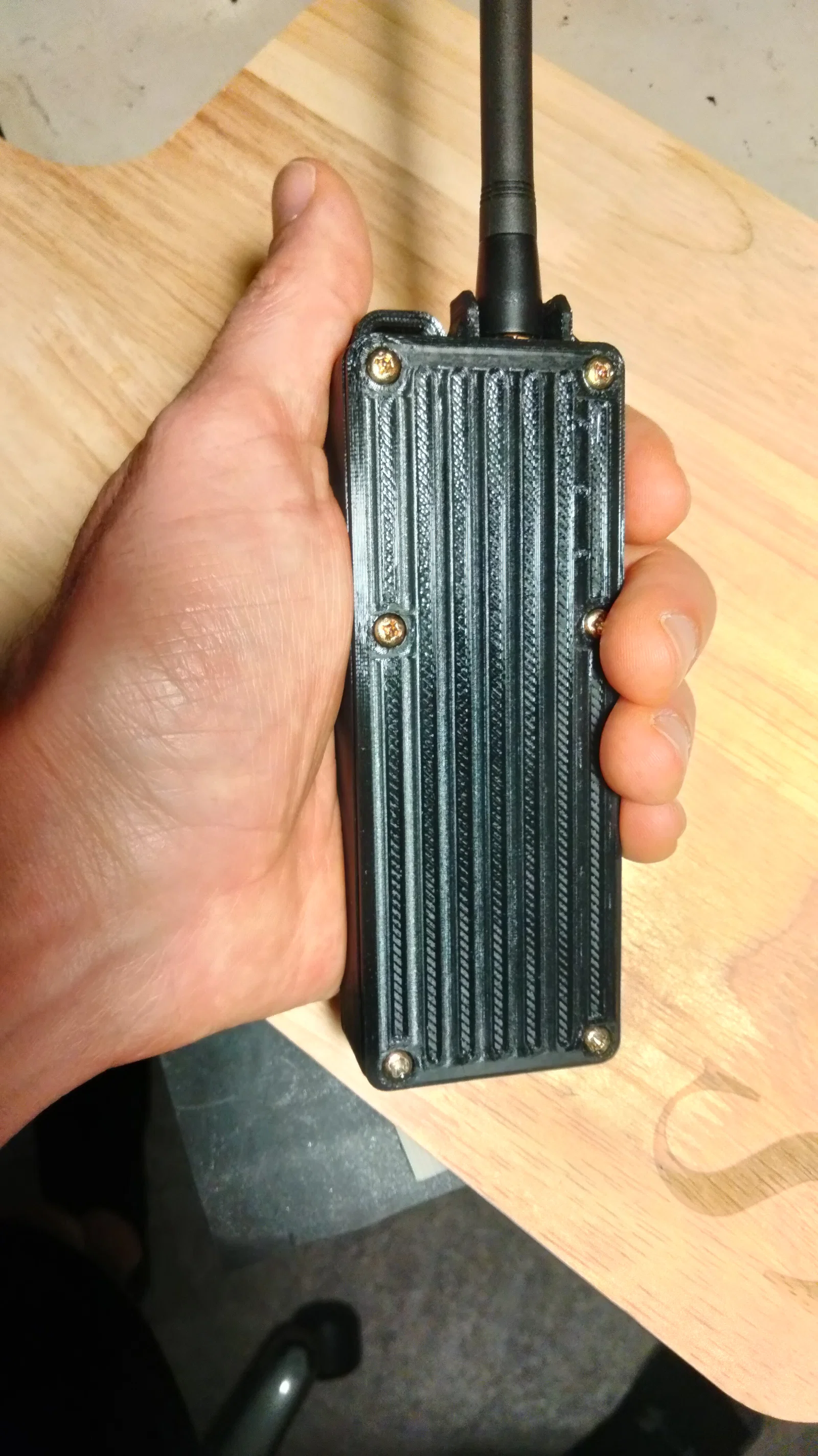

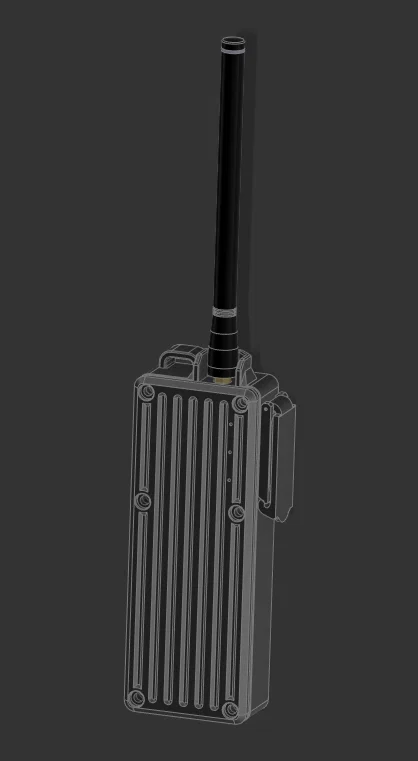

Có nhiều case Meshtastic ngon ngoài kia, nhưng mình muốn một cái vừa waterproof, form-factor mỏng (slim), dạng modular, và có thể tháo ra lắp lại. Cổng USB-C và công tắc nguồn của radio có thể thao tác qua nắp hông. Mình cũng thêm ren ở mặt sau để gắn phụ kiện như belt loop hoặc móc MOLLE.

Bạn cũng có thể bán cái case này luôn. Mình để public domain cho ai muốn dùng sao cũng được. Mình cũng có đính kèm file Fusion 360.

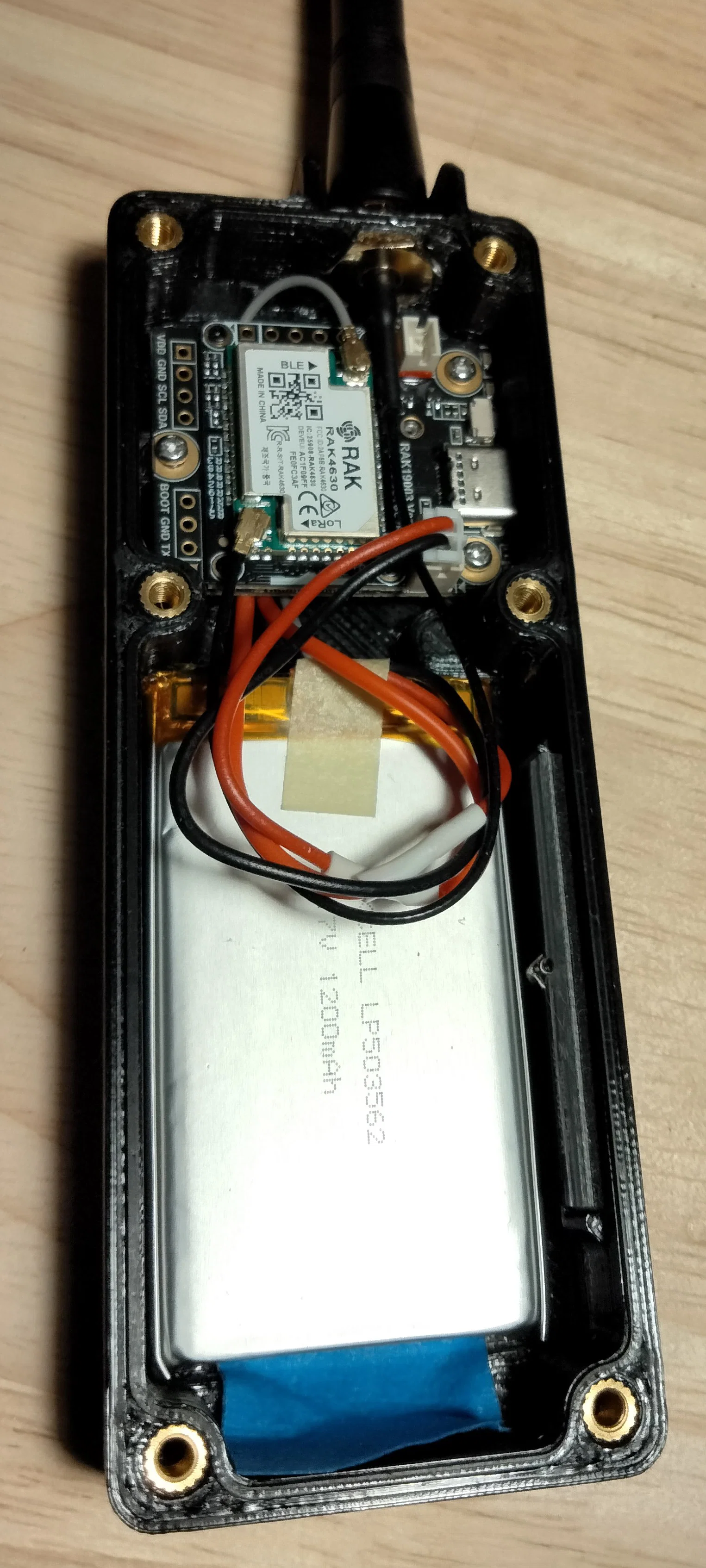

Về pin, mình dùng loại 1200mAh 3.7V, xài được khoảng 6.5 ngày trước khi xuống 20% với lưu lượng radio tối thiểu.

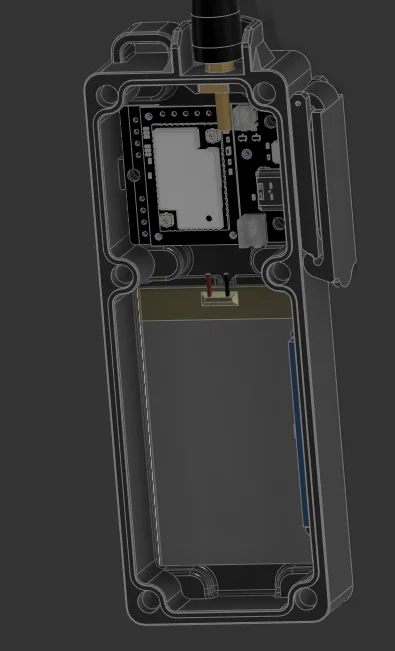

Case này có thể vừa WisBlock GPS, nhưng mình không có để test. Mình có thêm nó vào model và thiết kế chừa chỗ theo đó.

Mình dùng dây kẹp giấy (paperclip wire) làm bản lề cho nắp.

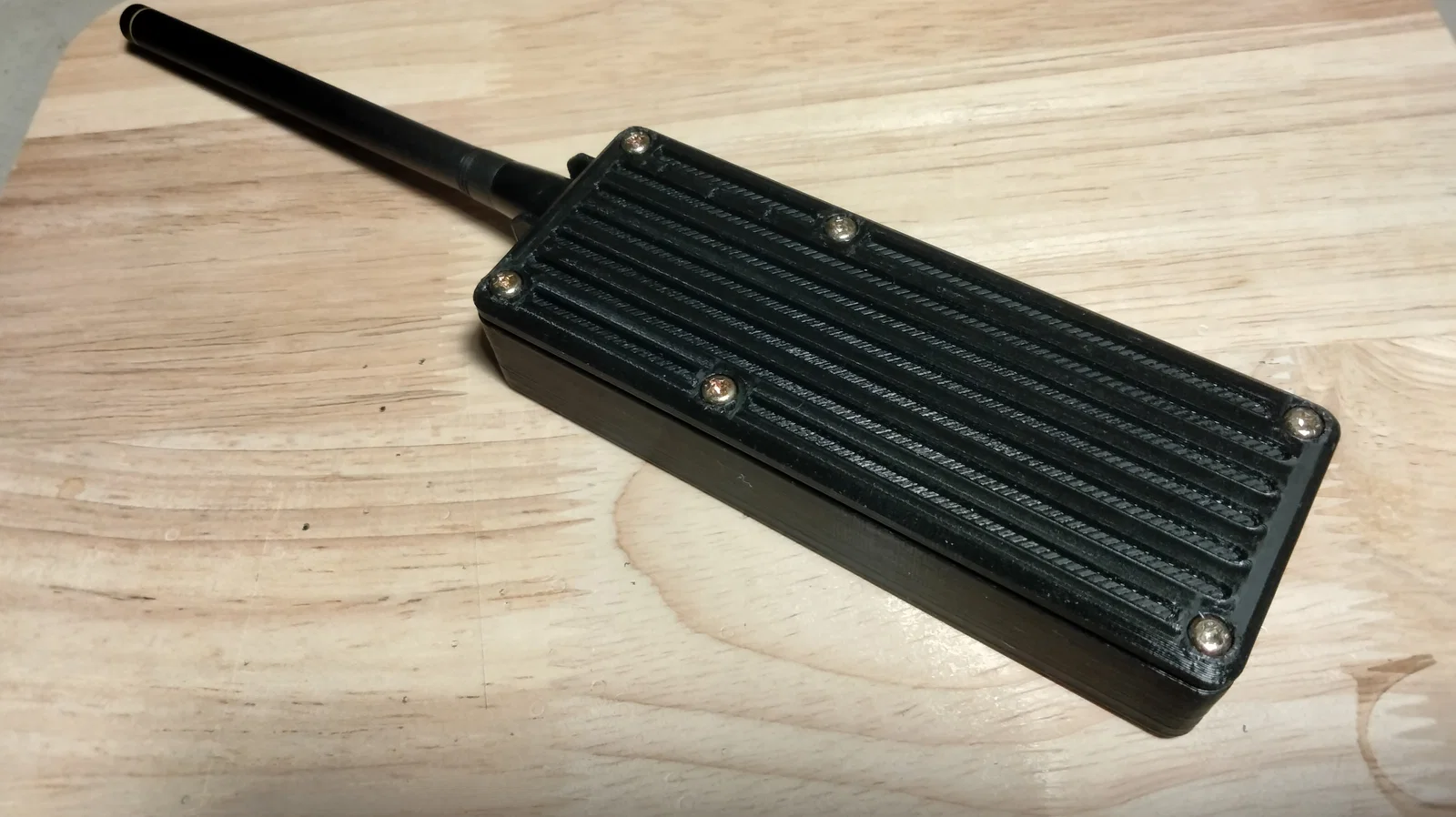

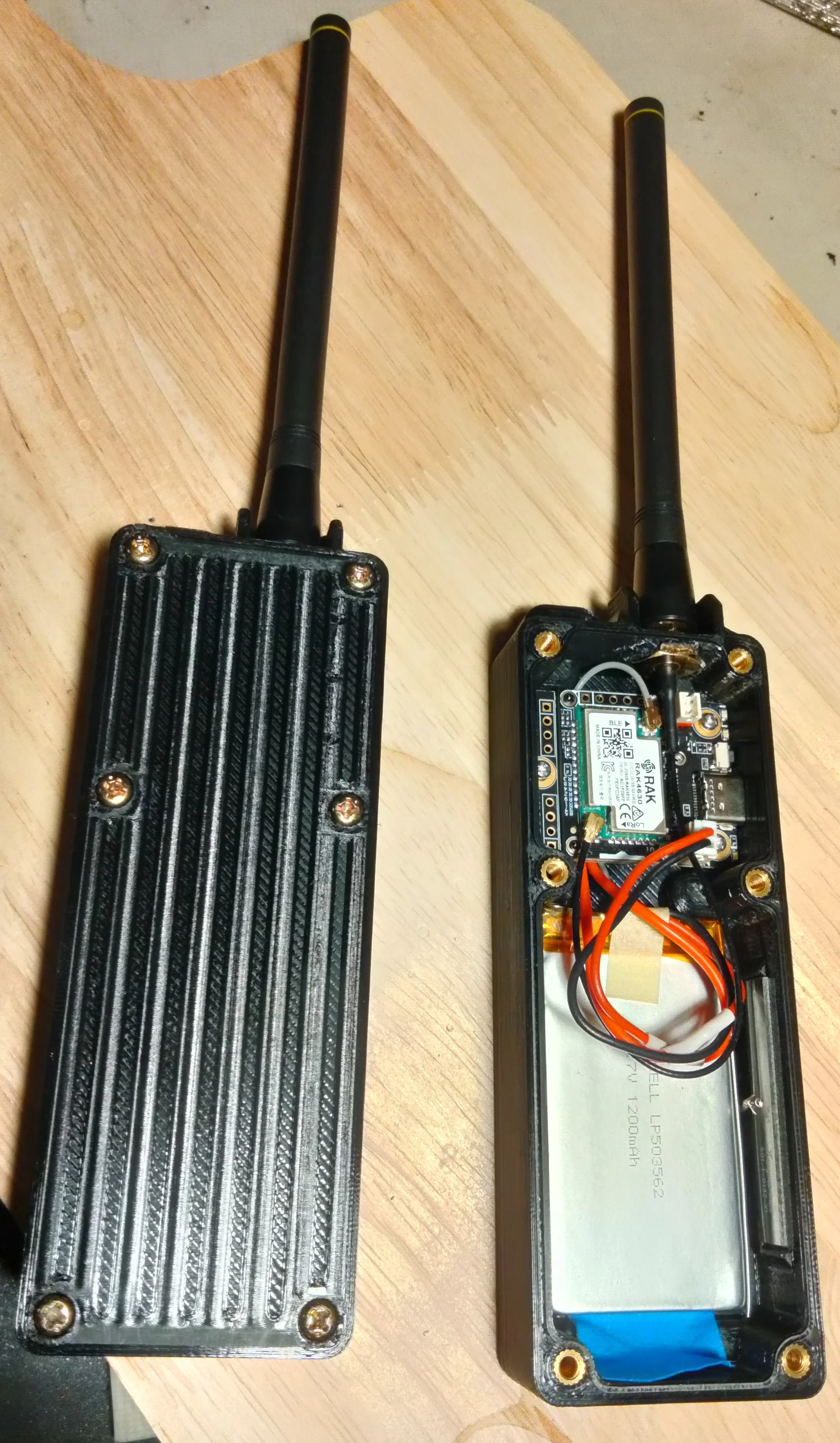

Mình phải test khá nhiều mới ra được cách để gasket kín ổn. Mẹo là đánh bóng các bề mặt tiếp xúc với gasket. Cách này sẽ loại mấy khe hở hay vết xước li ti có thể làm nước lọt vào. Mình dùng keo nến (hotglue) cho cổng anten để chống nước, nhưng vẫn cần test thêm. Cả nắp hông và phần nắp trên cần phẳng và mịn. Mình in bằng PETG. Nhớ test vỏ trước khi bỏ đồ điện tử vô để chắc chắn case sẵn sàng chạy.

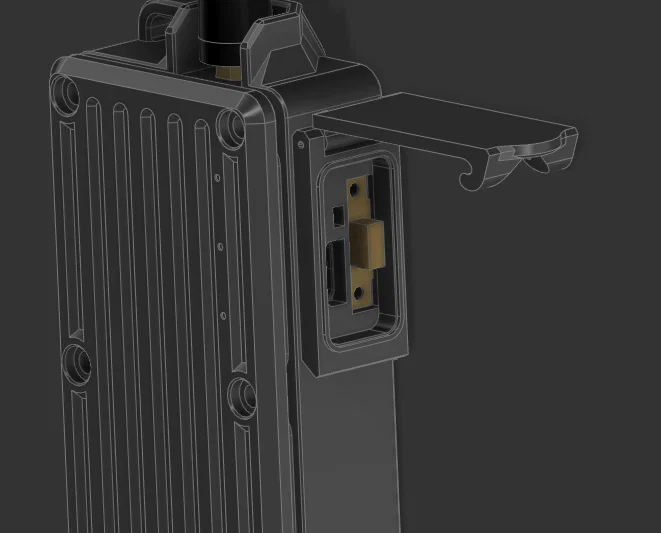

Nắp hông

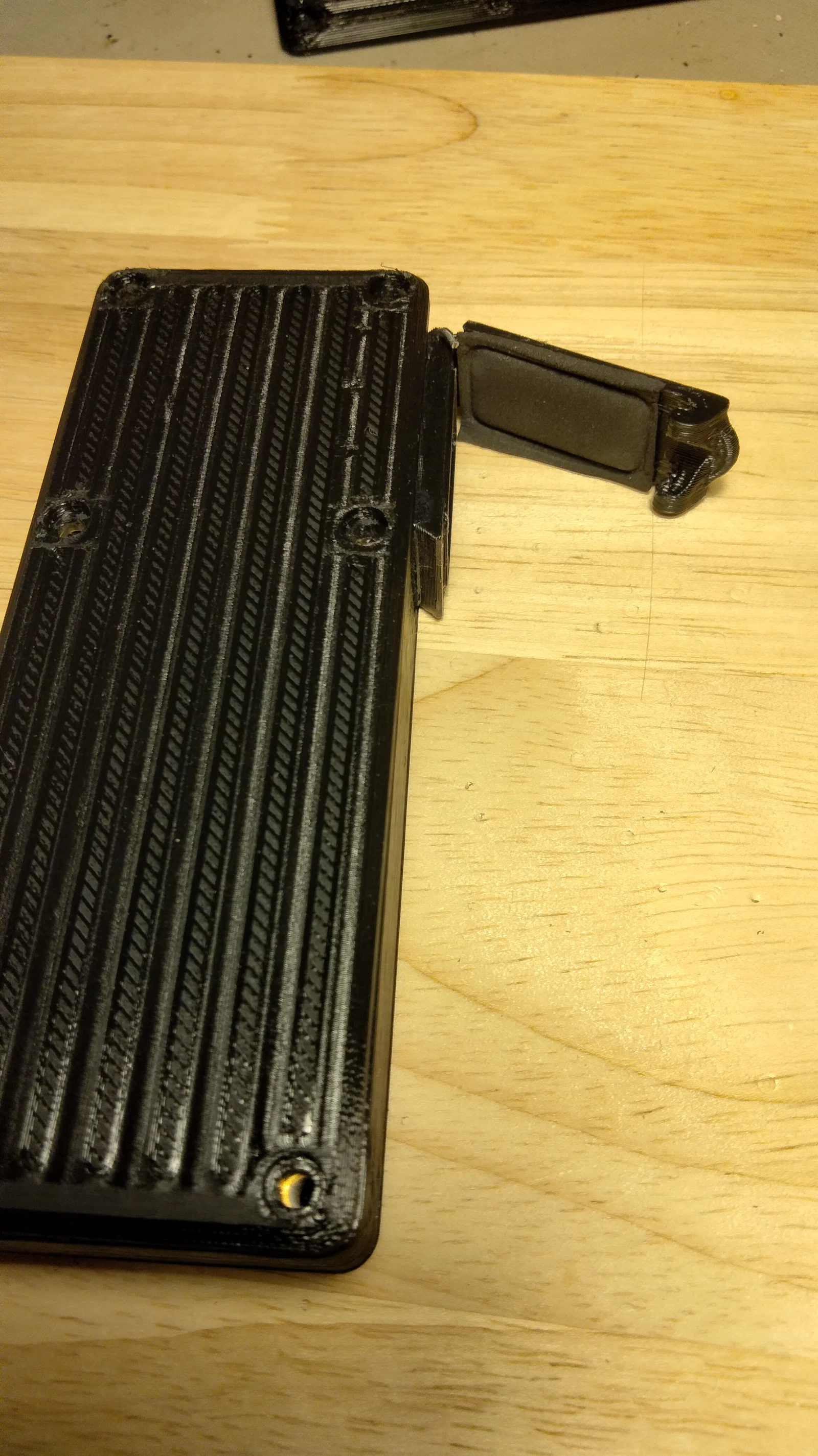

Phần nắp hông được dán cố định, và dùng kẹp giấy làm bản lề cho nắp mở hông.

Linh kiện sử dụng

Radio:
RAK4631 Arduino với băng tần US915
https://store.rakwireless.com/products/rak4631-lpwan-node?variant=37505443856582

WisBlock Mini Base Board
https://store.rakwireless.com/products/wisblock-base-board-rak19003

Antenna cho radio 915Mhz:
ANT-916-CW-HW-SMA
https://www.digikey.com/en/products/detail/te-connectivity-linx/ANT-916-CW-HW-SMA/2694126

Cáp SMA:
SMA to IPEX MHF1
https://www.digikey.com/en/products/detail/seeed-technology-co-ltd/321990397/15277462

Pin:
1528-1838-ND
https://www.digikey.com/en/products/detail/adafruit-industries-llc/258/5054544

Công tắc gạt (Slide Switch):
MFS101D-14-Z
https://www.digikey.com/en/products/detail/nidec-components-corporation/MFS101D-14-Z/5086543

Gasket:
Neoprene Foam Strip
https://www.amazon.com/dp/B07X4K1QLJ

Ren:

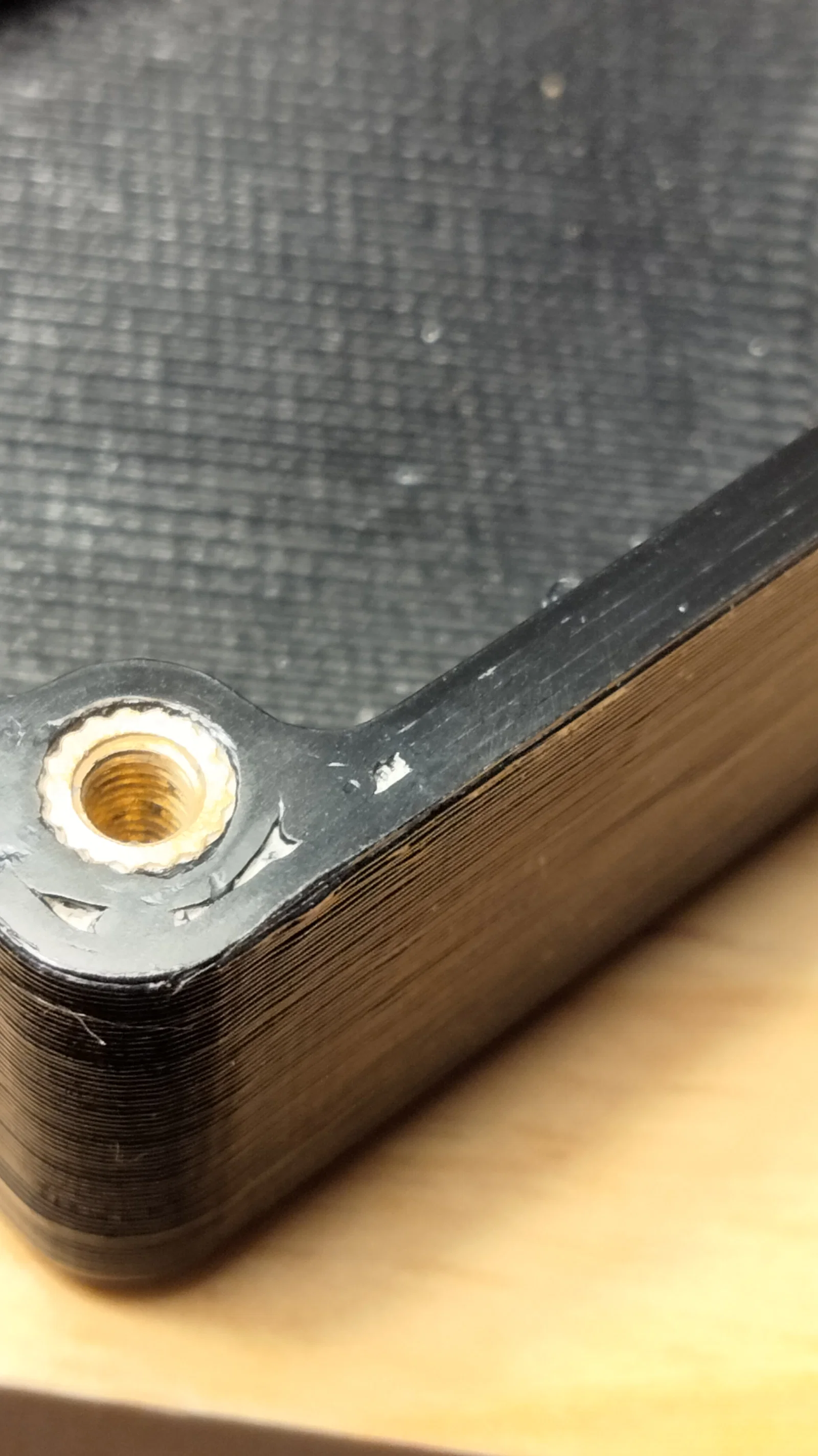

Brass Heat Inserts
Mình dùng inserts 3M và 2M
https://www.amazon.com/dp/B096MD67WB

Bộ M2:
Mình chỉ dùng vít M2 dài 4mm
https://www.amazon.com/dp/B0B6HVS3SJ

Bộ M3:
Mình chưa dùng bộ này nhưng đang đặt về để test.
https://www.amazon.com/dp/B0B6HV8YZL

Một ít dây

(Tùy chọn)
Filament trong để làm “fiber optic” tạm.
Keo để dán phần “fiber optic”
