Bộ lọc than hoạt tính cho Creality Flagship K1 (Air Filter Purifier)

Mục tiêu của mình là thiết kế một cách để gắn activated carbon filter vào quạt xả (exhaust fan) của K1. Mình đã tìm một loại filter phù hợp cho ứng dụng này và thấy Anycubic có một mẫu đúng nhu cầu, nên thiết kế được làm để dùng đúng loại filter đó.

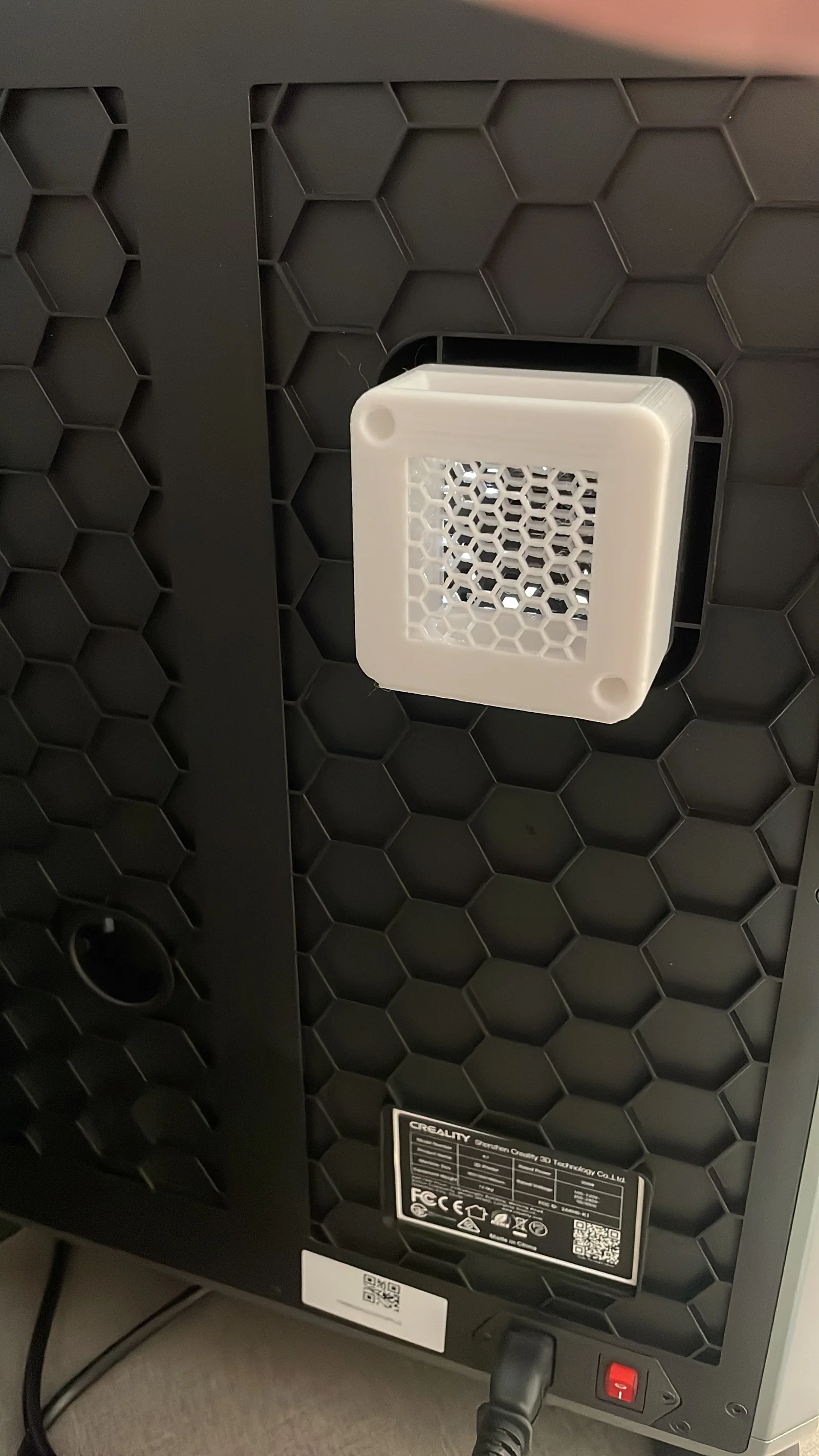

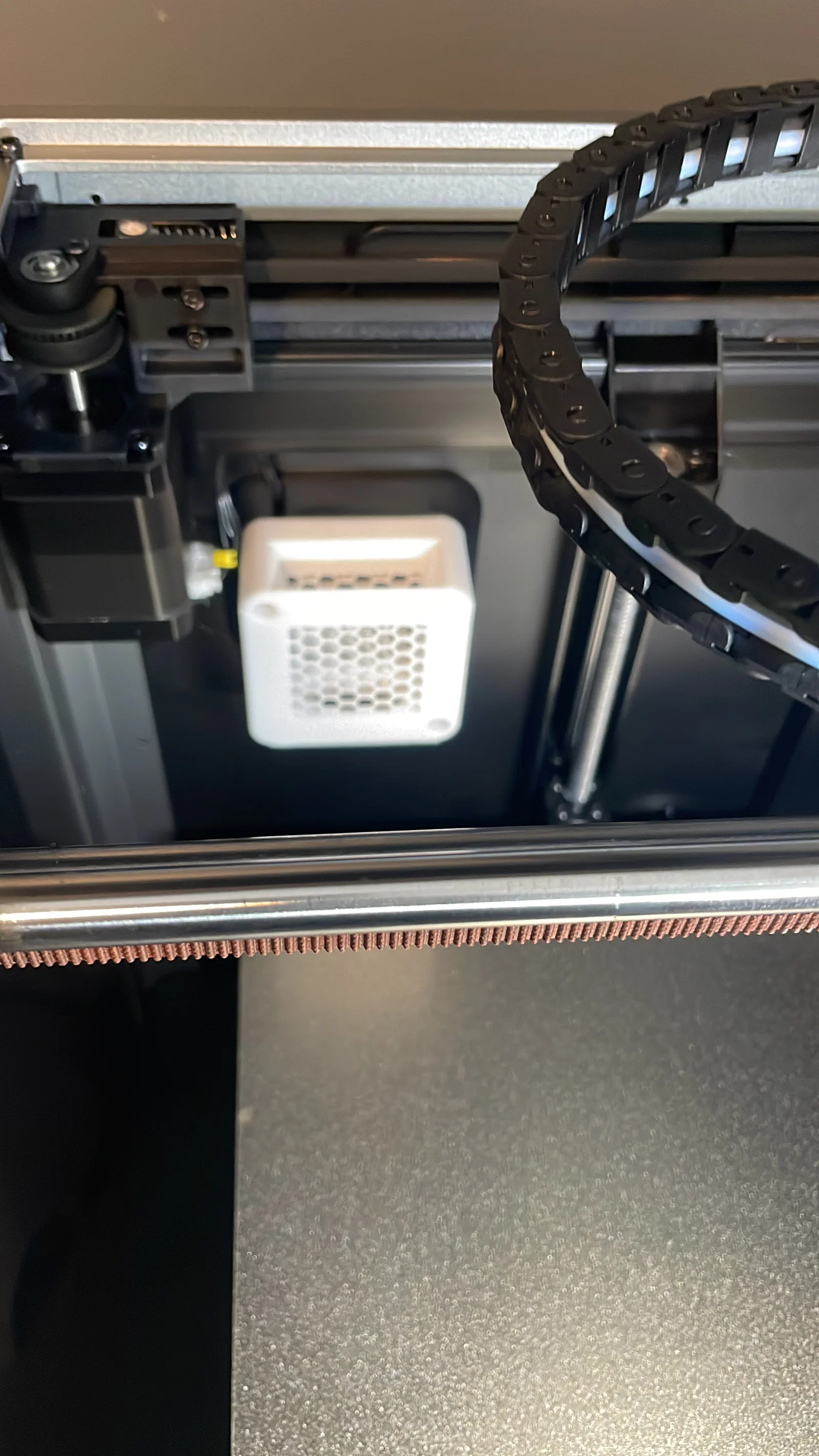

Bạn có thể lắp cái hộp (box) này ở trong hoặc ở ngoài. Nếu gắn bên ngoài, bạn sẽ cần 2 vít M3x5mm. Nếu lắp bên trong, bạn sẽ cần 2 con vít dài hơn vít zin 5mm.

Nếu dùng bên ngoài thì bạn có thể dùng gần như loại filament nào cũng được. Còn lắp bên trong thì bạn cần filament chịu nhiệt cao (hi-temp resistant).

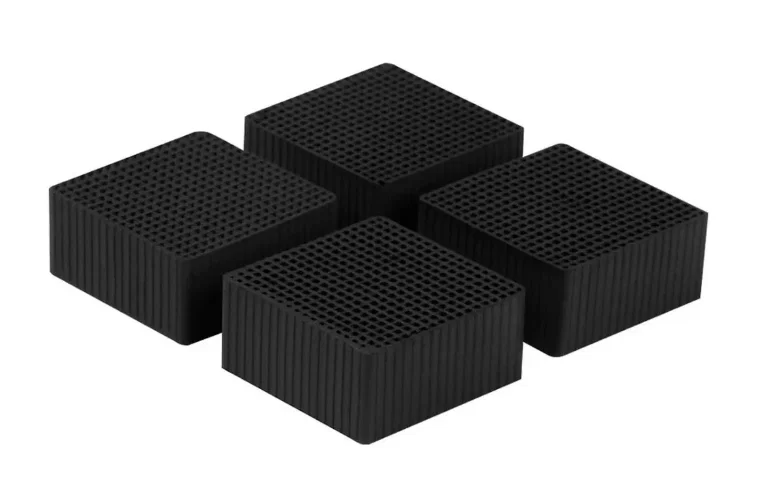

Filter mình dùng là loại này:
https://www.aliexpress.com/item/1005004490862586.html?spm=a2g0o.order_list.order_list_main.41.3f651802eSIMvS

Cẩn thận khi thao tác với mấy miếng filter này vì nó khá nhạy/dễ hư.
Thay filter mỗi 6 tháng là ổn.

No Rafts

No Supports

0,4 mm nozzle

0,2mm layer

15% infill

In bằng PETG. Với mẫu này, mình chạy tốc độ 150 mm/s trên K1.

Nếu bạn thích thiết kế của mình, ủng hộ mình bằng cách bấm “Like”.
