Kẹp PCB Nhiều Vị Trí (Multi Position PCB Clamp)
Mẫu kẹp PCB in 3D, kẹp bo rộng tối đa 72mm và dài tối đa 150mm. Ngàm kẹp xoay được 90°. In 1 cái mỗi chi tiết, riêng CLMPS.PT2. in 2 cái; BASE. cao 200mm.
Mô tả

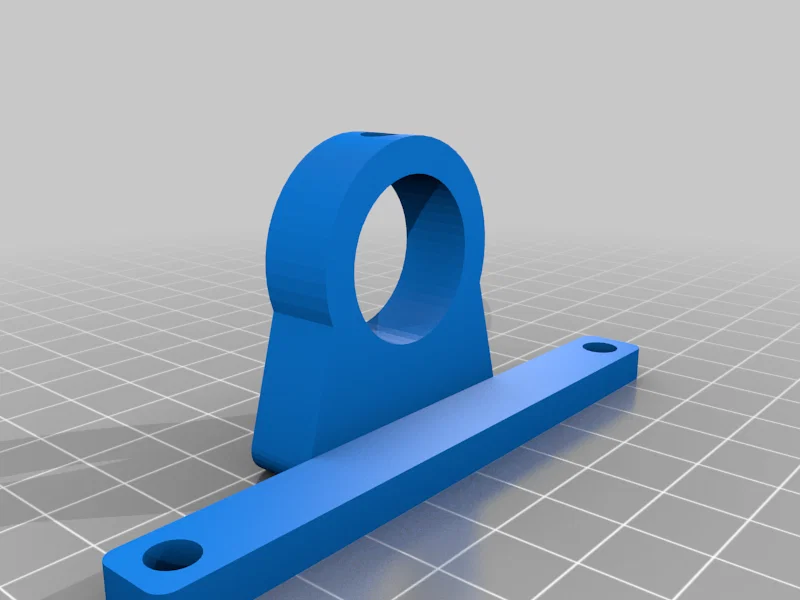

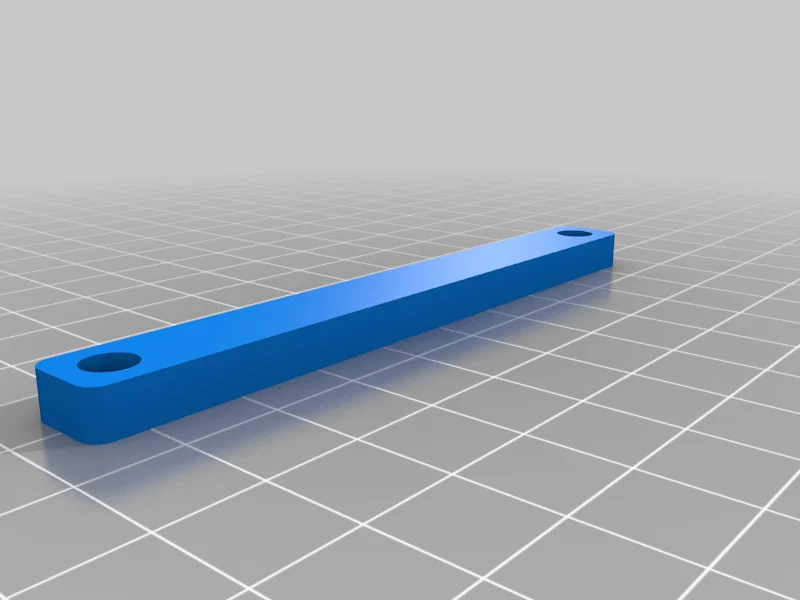

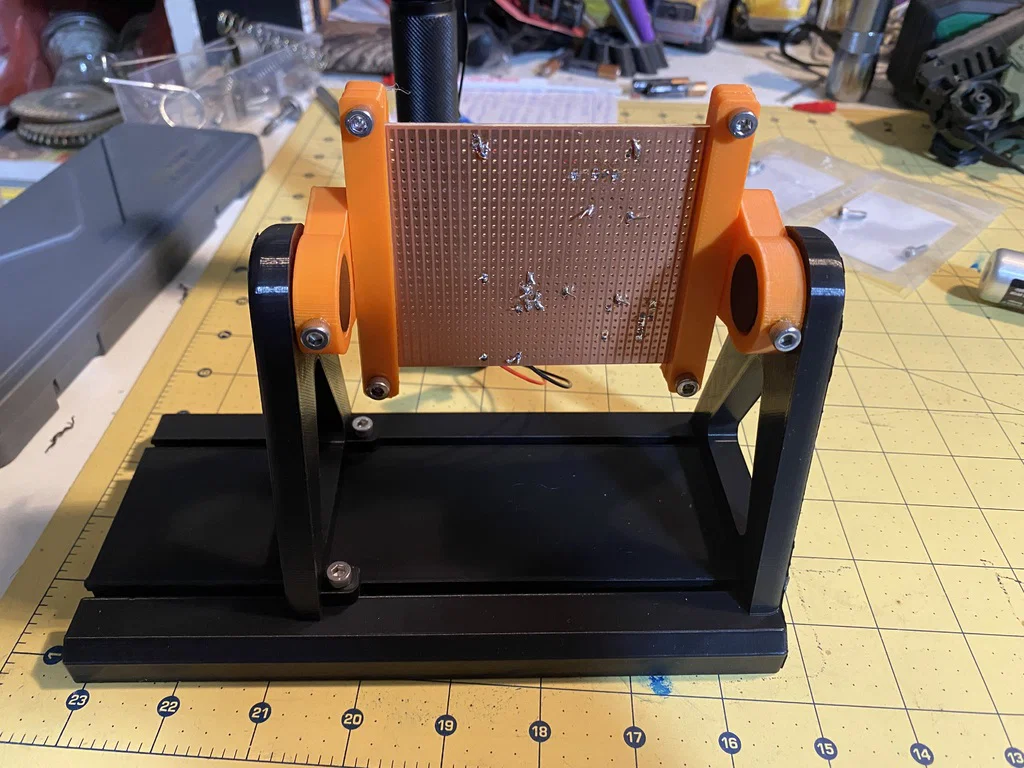

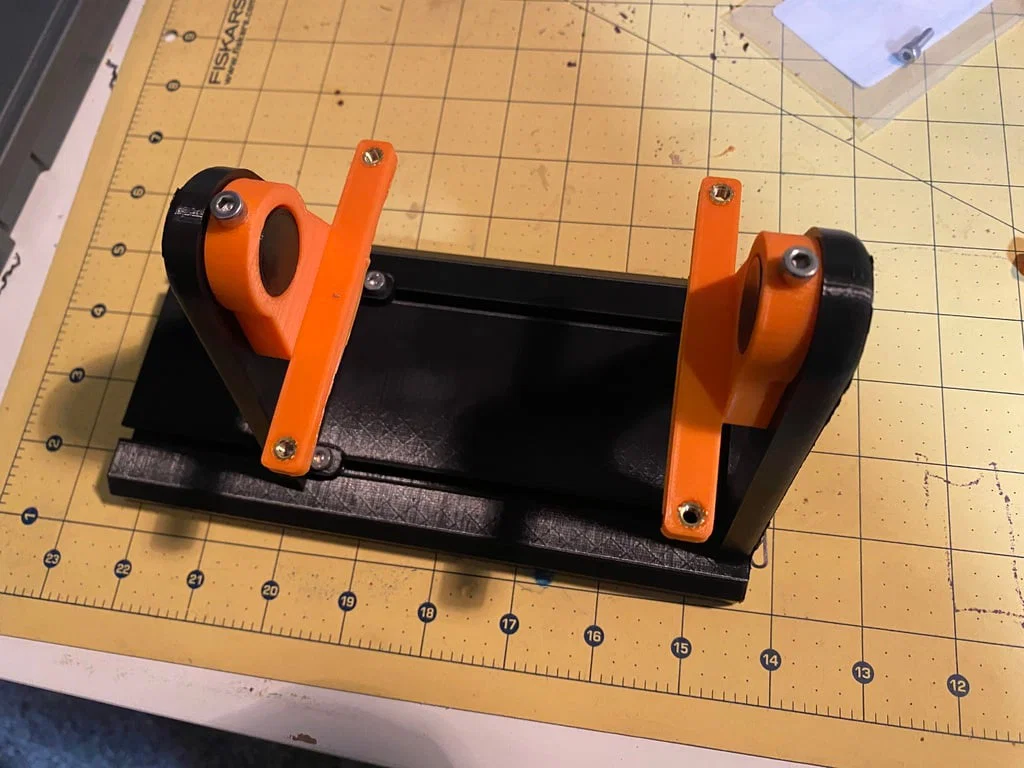

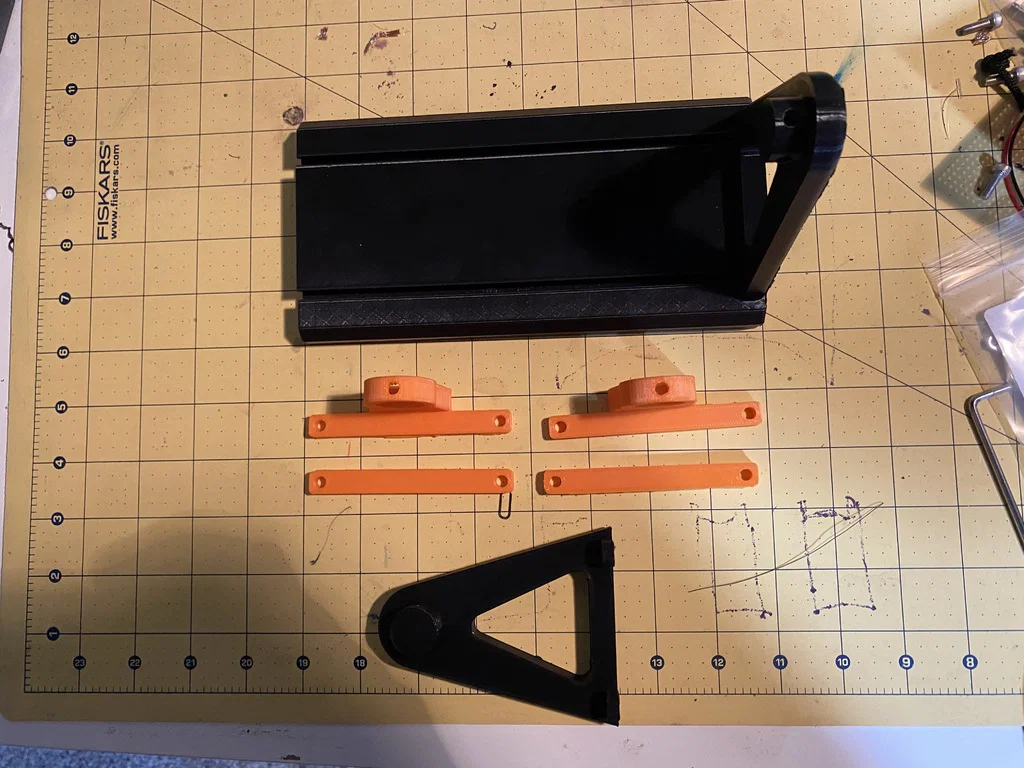

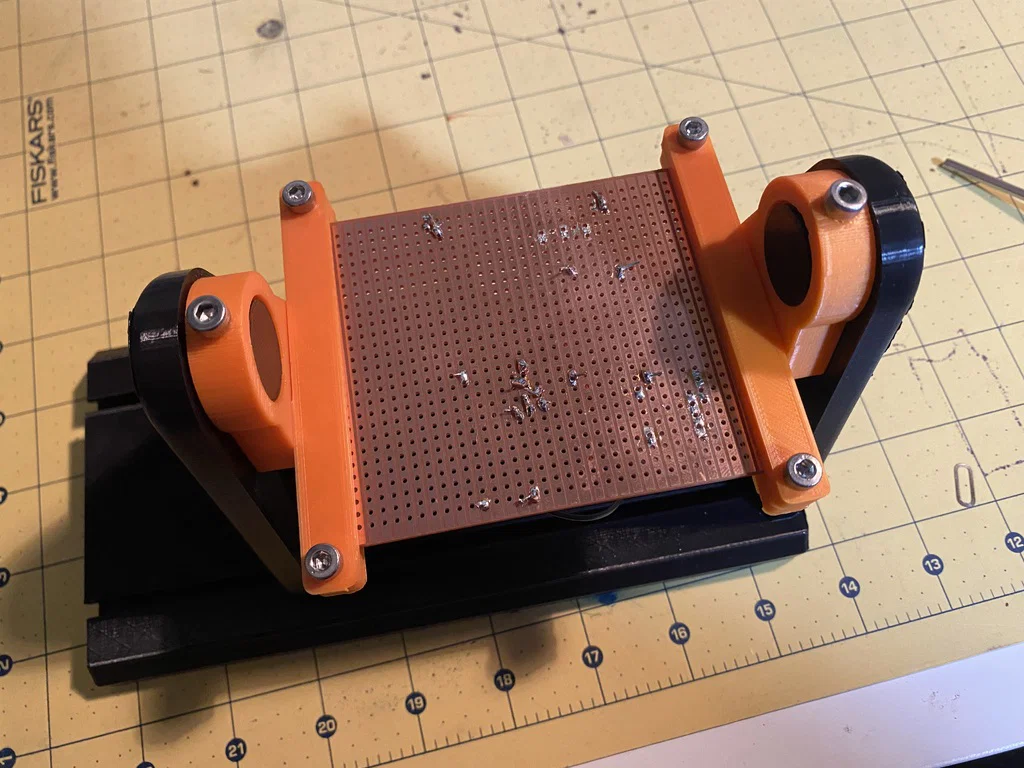

Đây là một cái kẹp in 3D dùng để kẹp các bo mạch PCB với bề rộng tối đa 72mm và chiều dài tối đa 150mm. Mình sẽ thiết kế thêm các loại kẹp khác cho bo rộng hơn. Các ngàm kẹp có thể xoay 90 độ như trong hình. Bạn cần in 1 cái cho mỗi chi tiết, trừ phần CLMPS.PT2. thì cần in 2 cái. LƯU Ý: BASE. cao 200mm.
Hướng dẫn (Instructable) kèm cách lắp ráp: https://www.instructables.com/Multi-Position-PCB-Clamp/
Print Settings
Printer Brand:
Creality
Printer:
CR-10S
Rafts:
Không quan trọng
Supports:
Không
Resolution:
n/a
Infill:
20%
Filament: n/a n/a n/a
Notes:

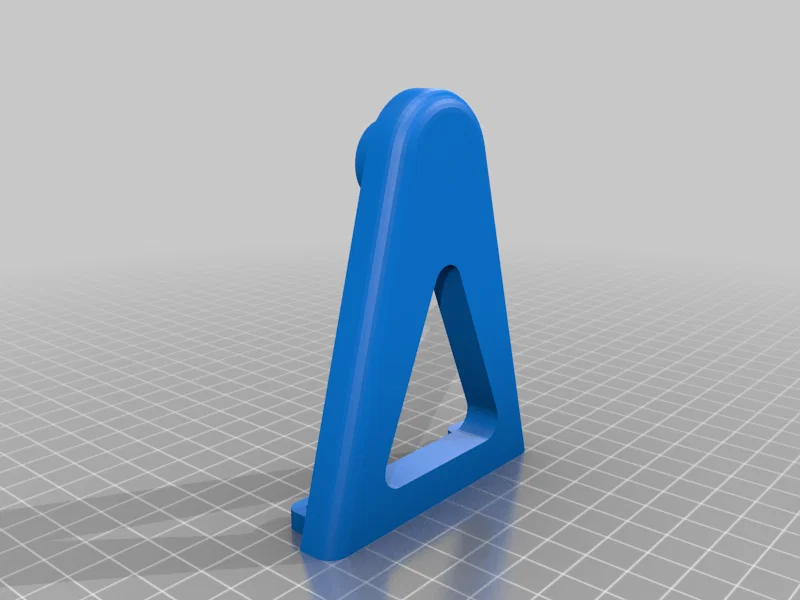

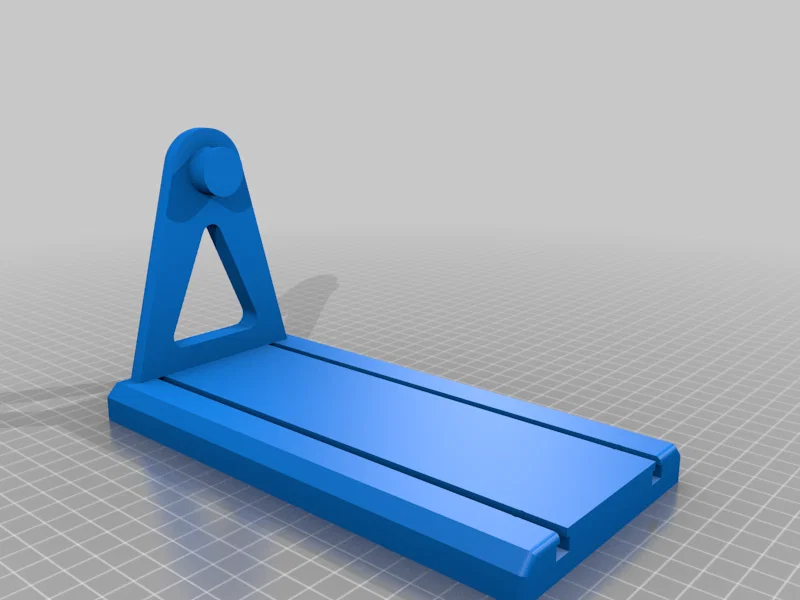

BASE. và END.BRKT. in nằm ngửa (các chốt gắn kẹp hướng lên) và không cần support.
Category: Tool Holders & Boxes
