Adapter SOG cho Clesana C1
Bộ 2 adapter giúp kết nối quạt SOG hiện có với bồn cầu Clesana C1. Đầu hút đi xuyên qua vỏ bồn cầu ở độ cao liner, cần khoan lỗ giữa và dán bộ chia gió bằng superglue. Tất cả dùng ống 20 mm.
Mô tả
Bộ này gồm 2 adapter để nối quạt SOG hiện có vào bồn cầu Clesana C1.

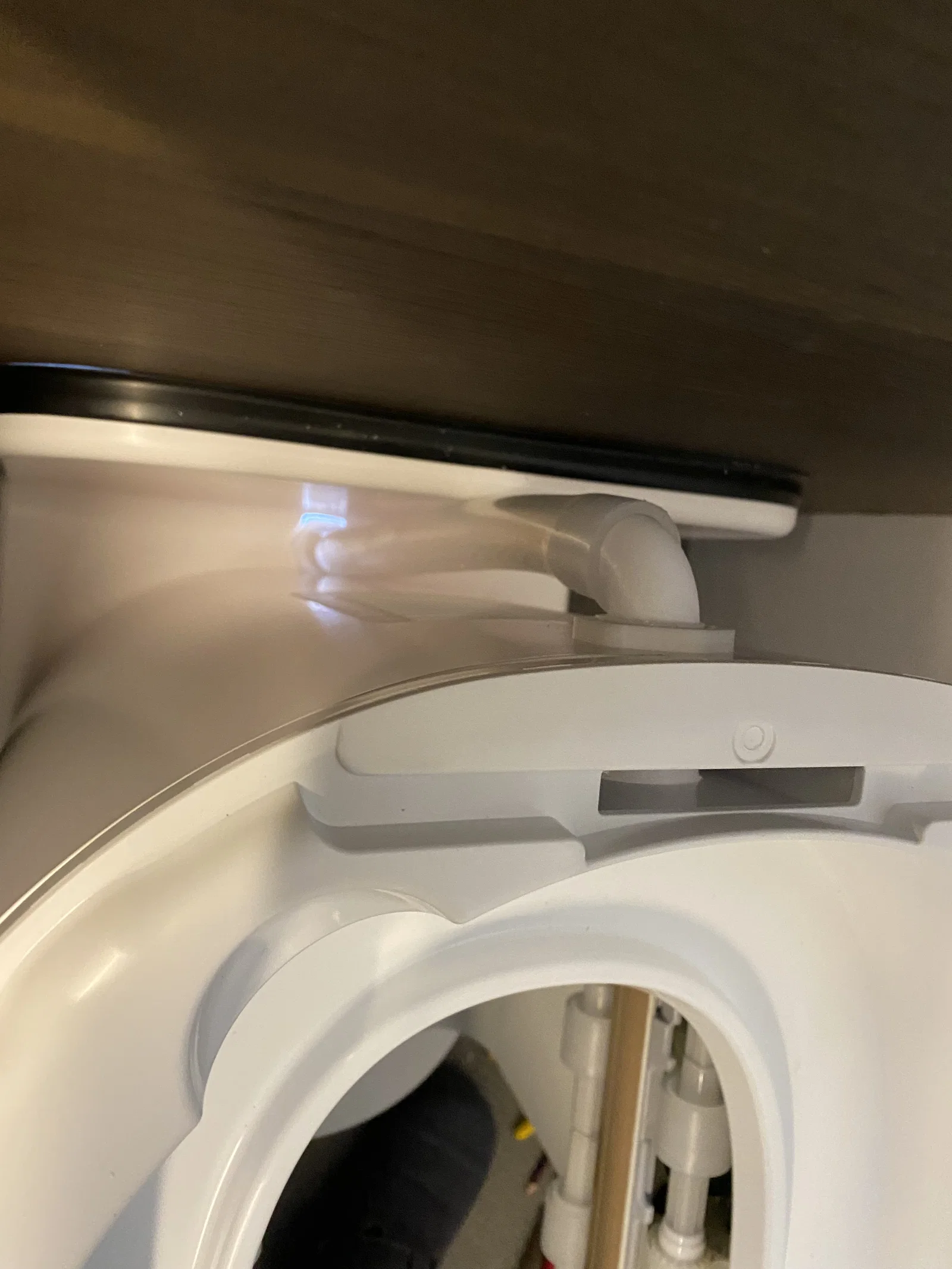

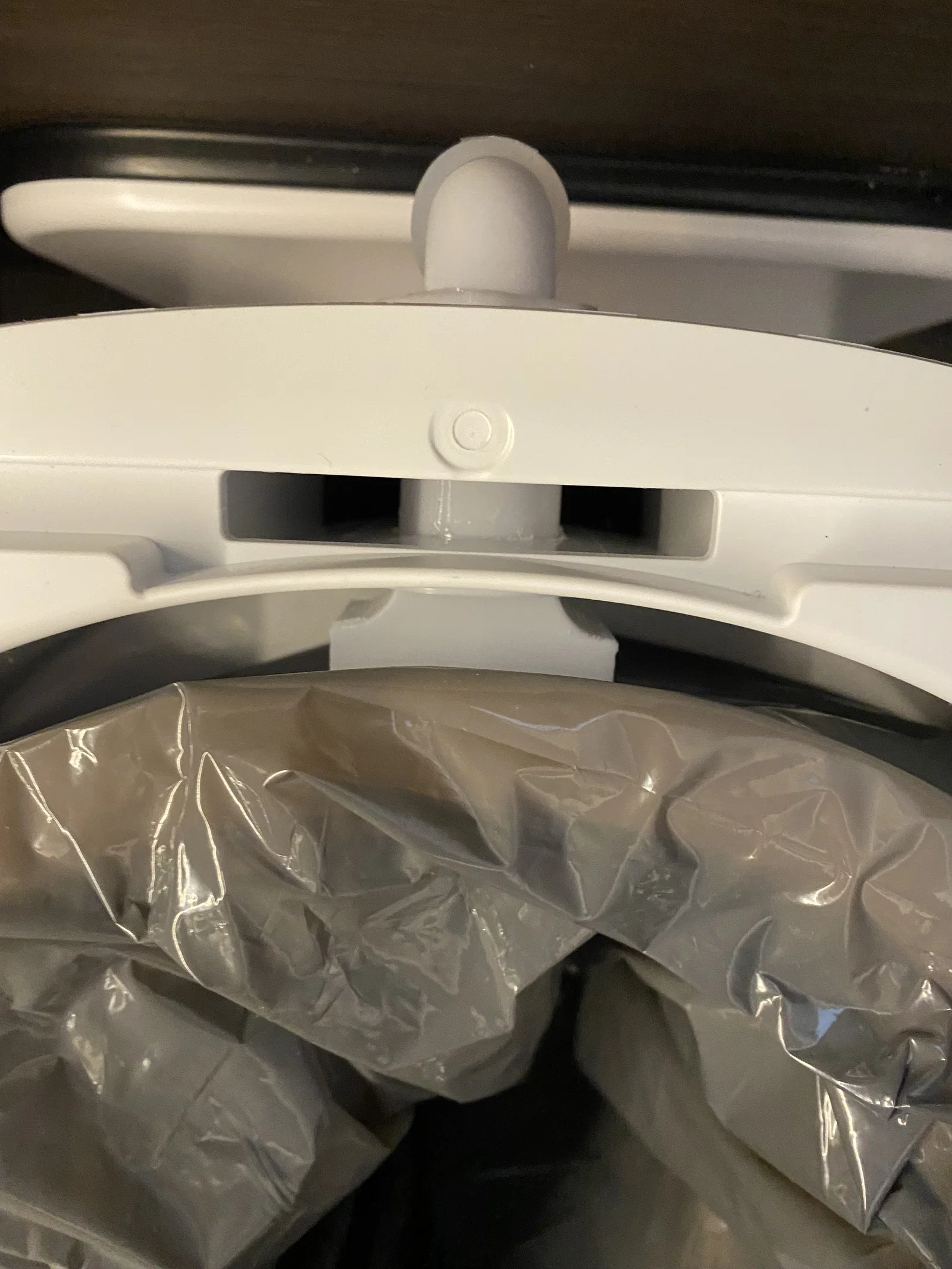

Đầu hút được dẫn xuyên qua vỏ bồn cầu ở độ cao ngang với liner như hình minh hoạ.

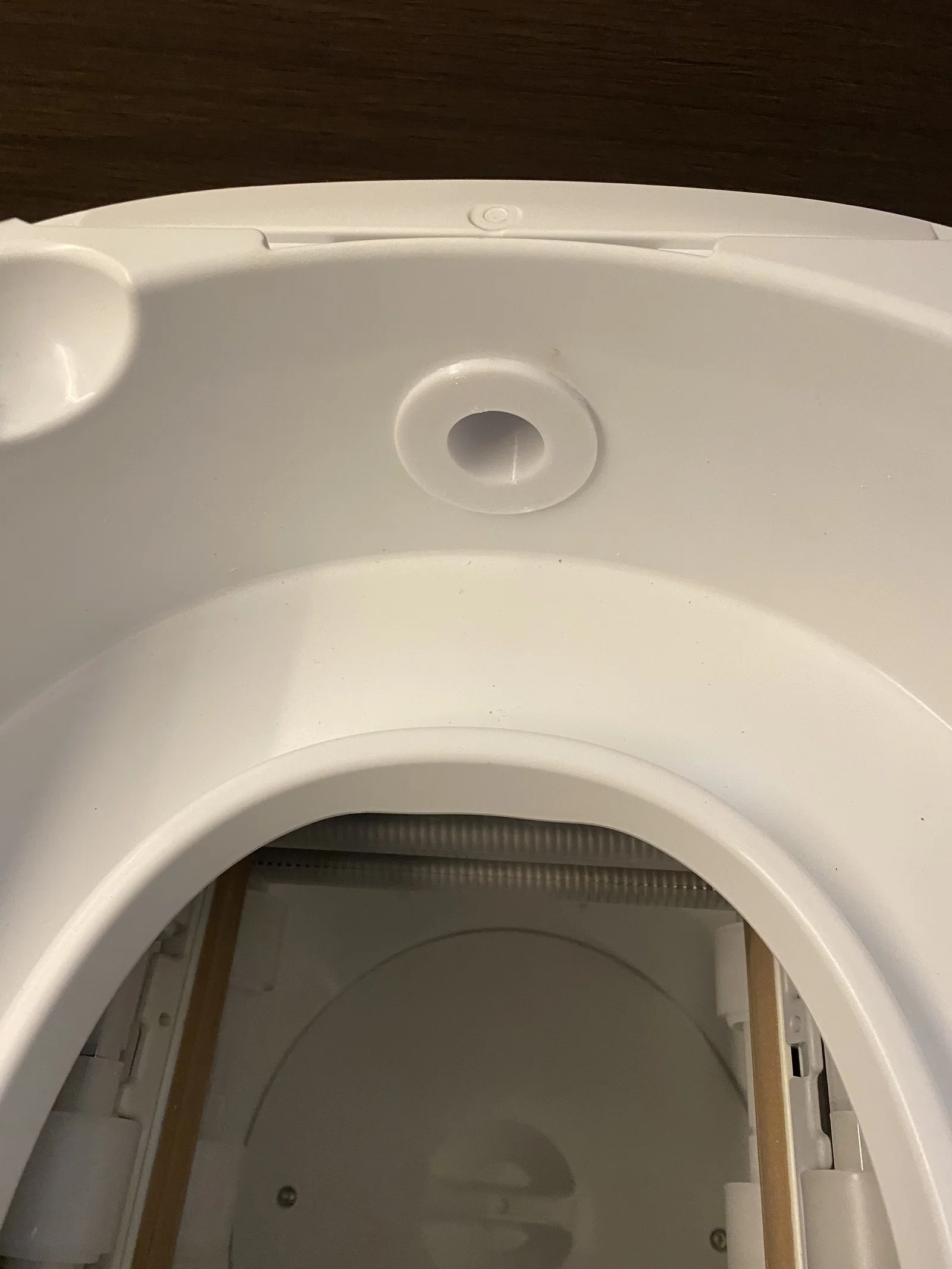

Vì vậy cần khoan một lỗ ở chính giữa. Nhớ chừa đủ khoảng trống để nắp bồn cầu có thể khoá vào đúng vị trí.

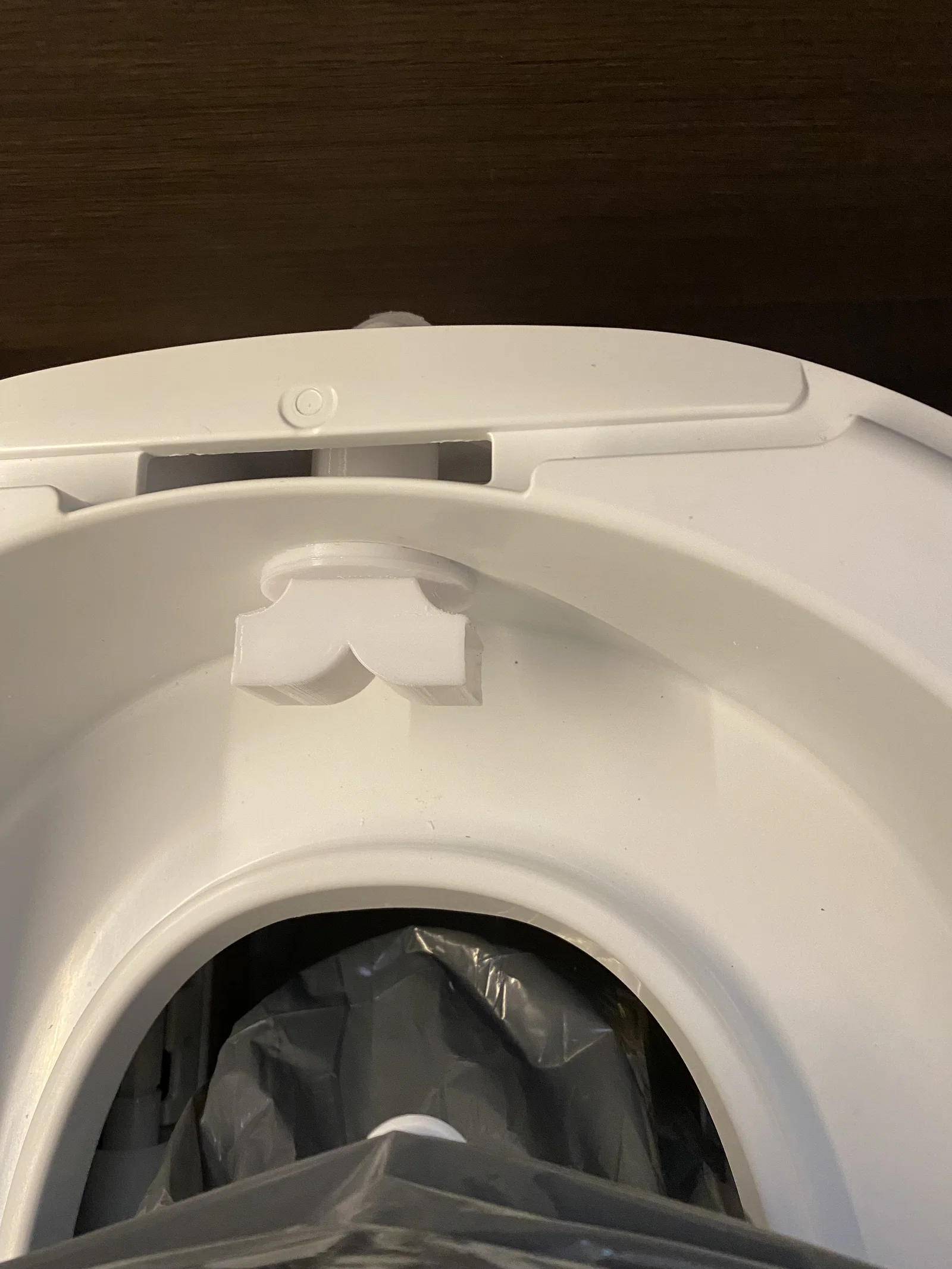

Bộ chia gió cho đường ống góp đầu hút chỉ cần dán bằng keo siêu dính (superglue).
Ống dẫn qua tường có thể lắp ở sàn hoặc ở vách sau.
Tất cả các đầu nối được thiết kế cho ống (hose) 20 mm.

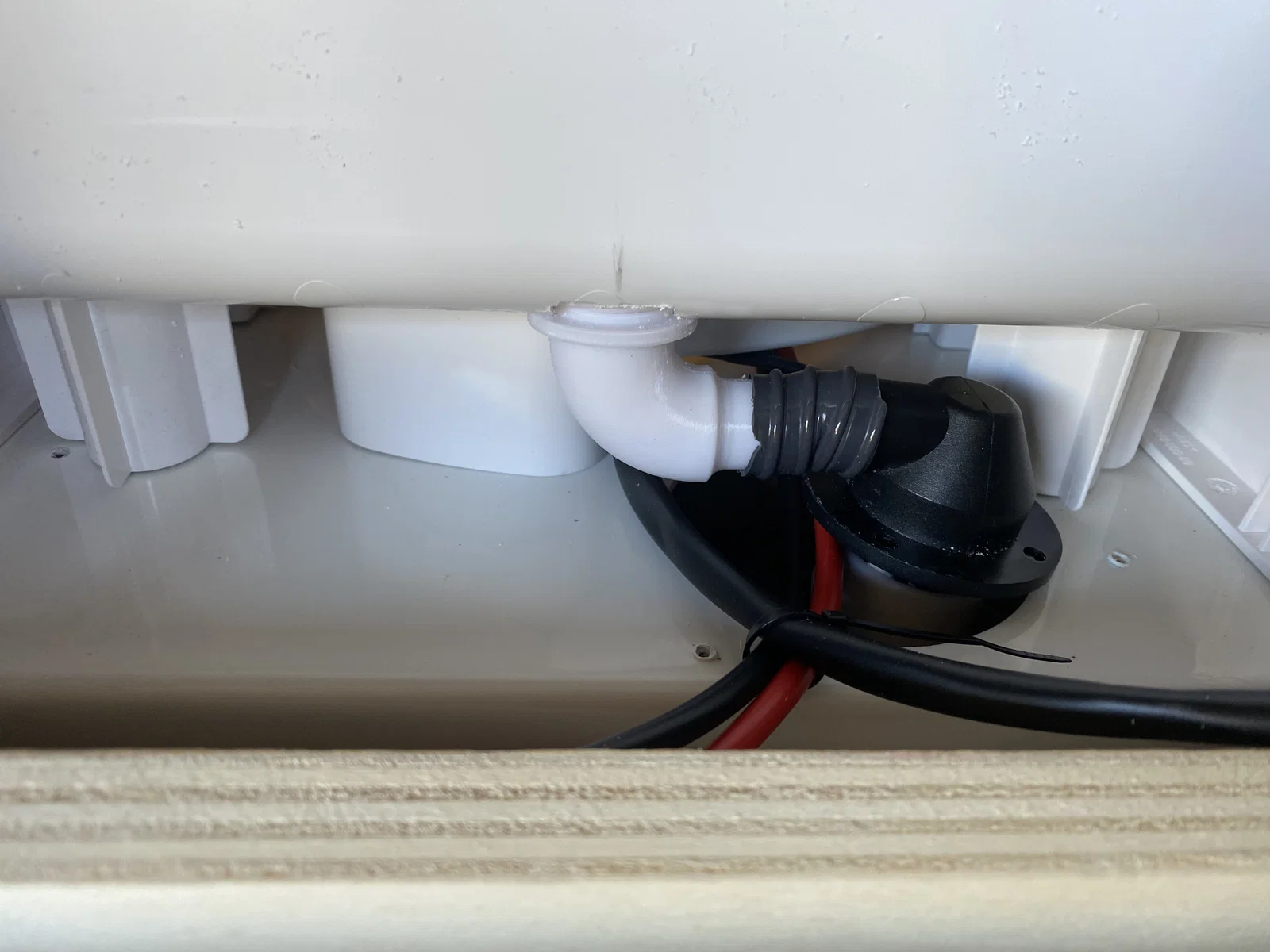

Cút (elbow) dùng để nối ống vào đầu hút.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
