Voron Galileo 2 Extruder - Adapter motor cho PG11 Cable Gland

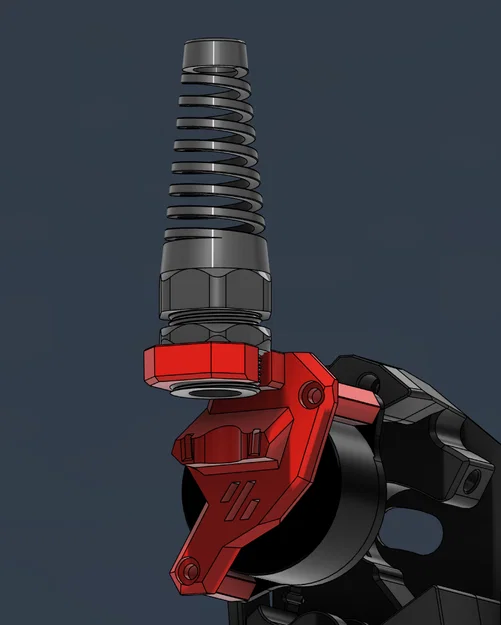

Adapter plate để giữ PG11 Cable Gland tỳ sát vào motor của Voron Galileo 2 Extruder. Hữu ích khi dùng CAN cable làm sẵn, không muốn repin/cắt dây; có thể cần khoan rộng để lọt đầu Molex.
Mô tả
Đôi khi bạn cần một cable gland lớn hơn bản PG7/M12 mà mọi người hay dùng. Nếu bạn đang dùng CAN cable làm sẵn và không muốn repin hay cắt dây thì món này dành cho bạn. PG11 chỉ hơi nhỏ so với LDO Nitehawk Cable. Hãy khoan rộng ra một chút rồi luồn đầu connector Molex qua gland. PG12 hoặc lớn hơn có thể sẽ là lựa chọn tốt hơn.
Hardware :
- 4x M3 heatset inserts cho standoffs.
- 2x M3 screws, đầu button head hoặc socket, dài 6–12mm.
- 1x zip tie 4"
- 1x PG11 Cable gland
Khi lắp motor vào Galileo 2, nếu cần thì dùng vít dài hơn. Sau đó bắt các standoffs vào motor. Cái plate sẽ gắn vào đầu còn lại của standoff.
Edit 2024-03-18 : Thêm PG11 Motor mount. Cái này chắc vẫn cần tinh chỉnh thêm.
