MagSpring PCB Holder – Kẹp giữ PCB nam châm lò xo

Mình rất thích kẹp PCB của Sensepeek (PCBite), nhưng mà giá của nó khá chát so với nhu cầu của mình. Vì vậy đây là phiên bản của mình: một kẹp PCB giá mềm nhưng chất lượng ổn.

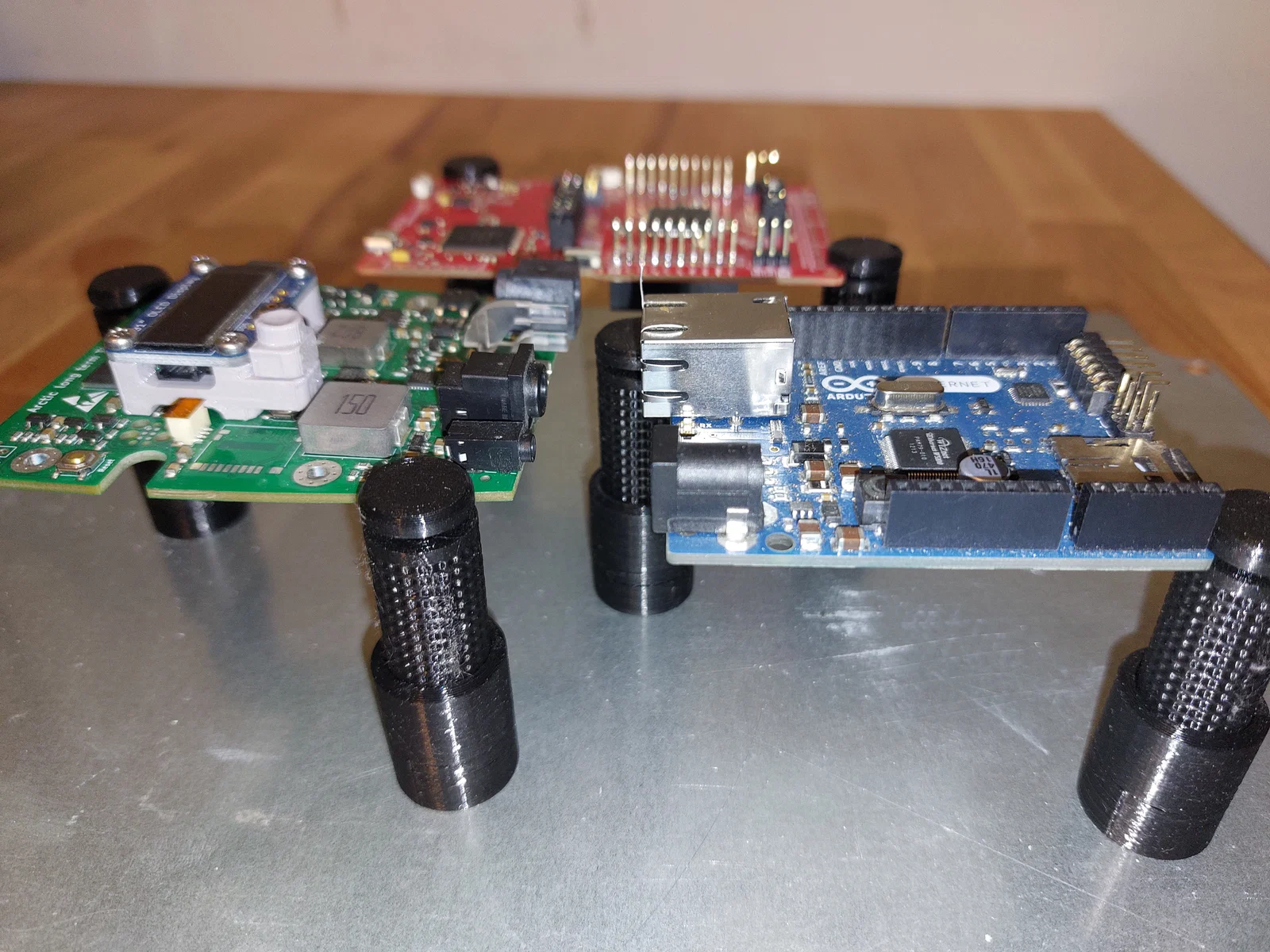

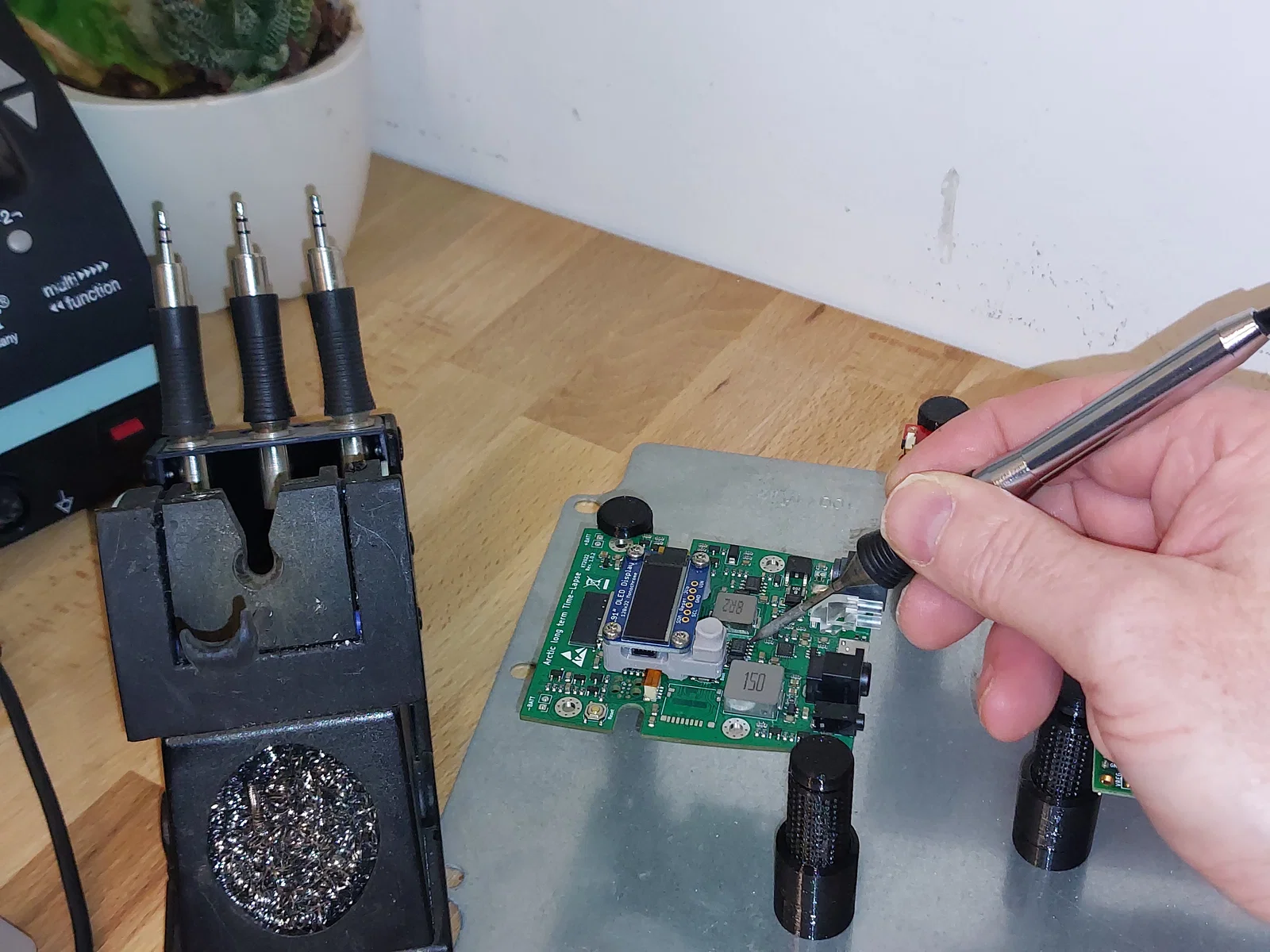

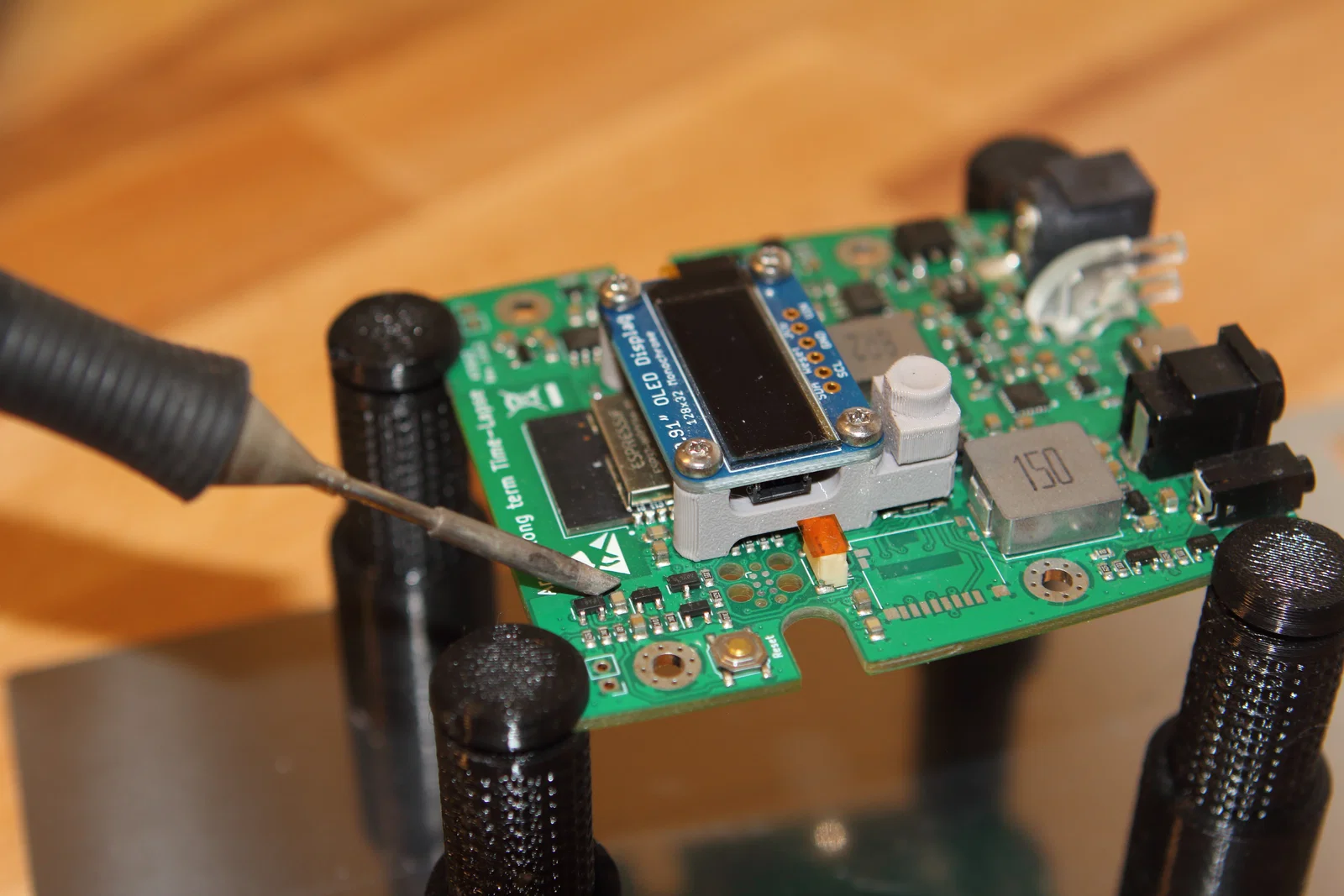

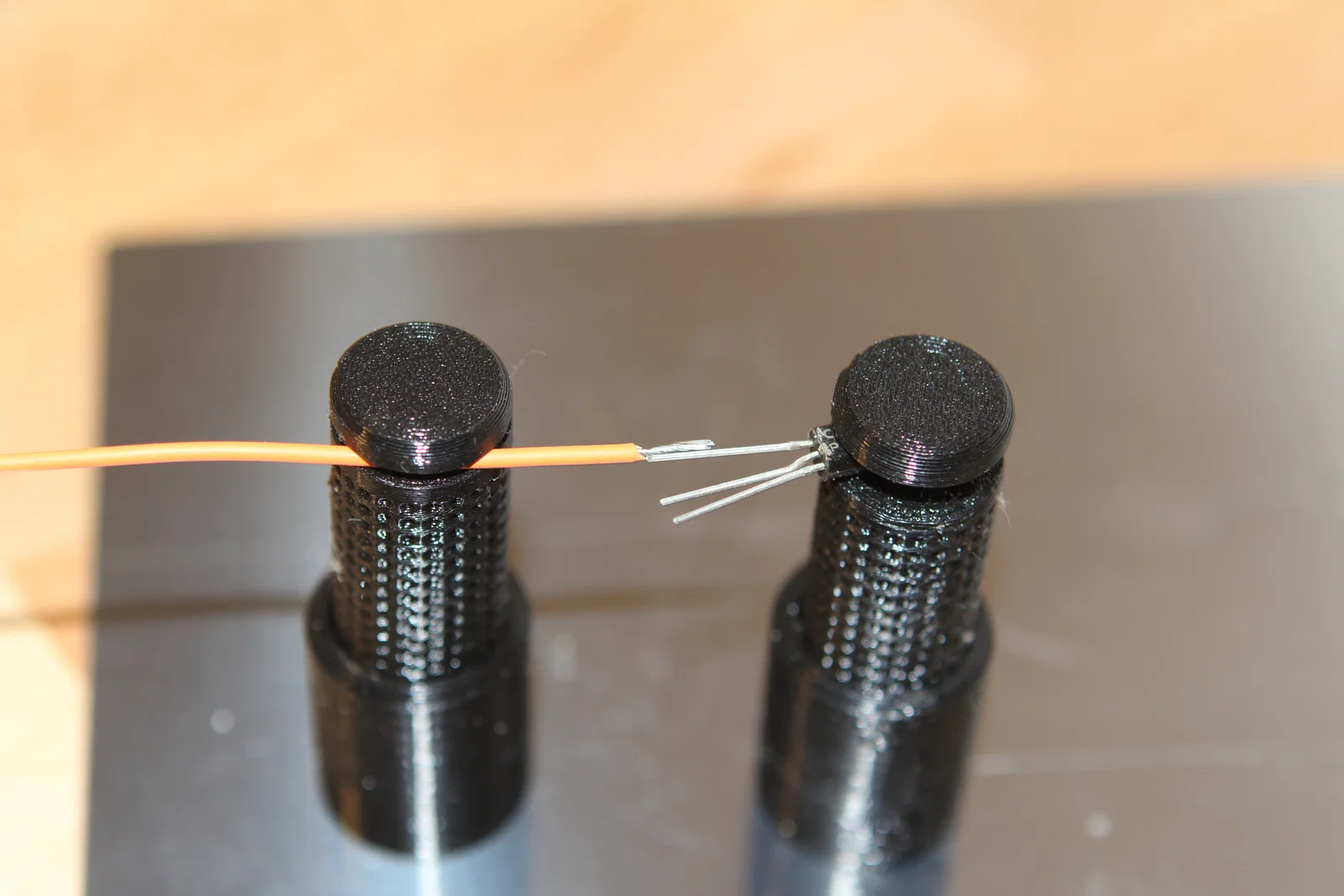

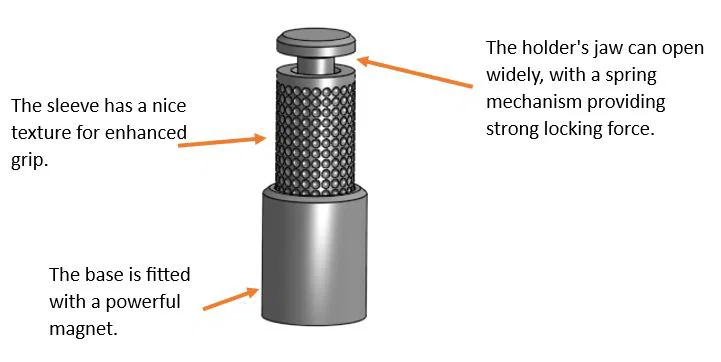

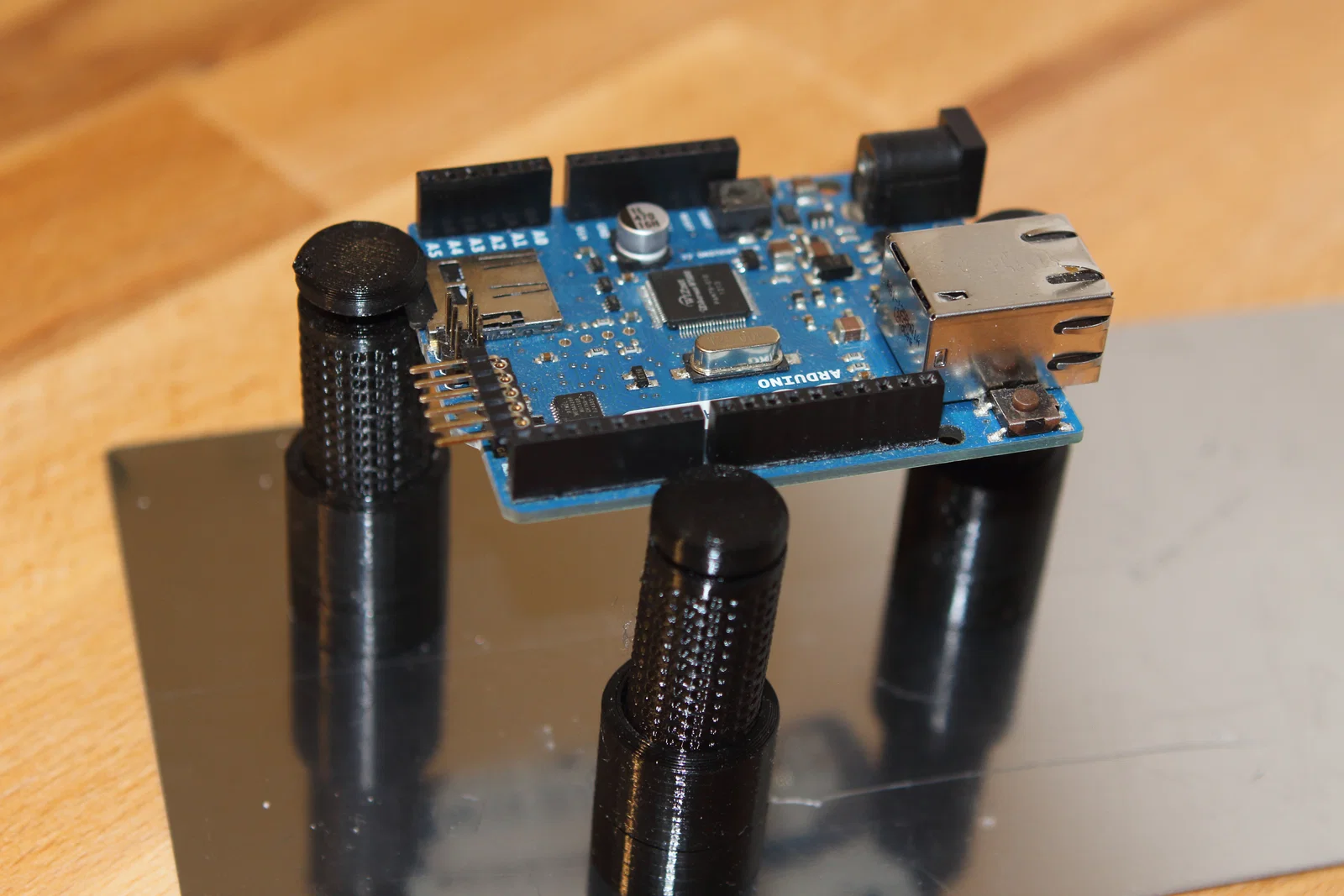

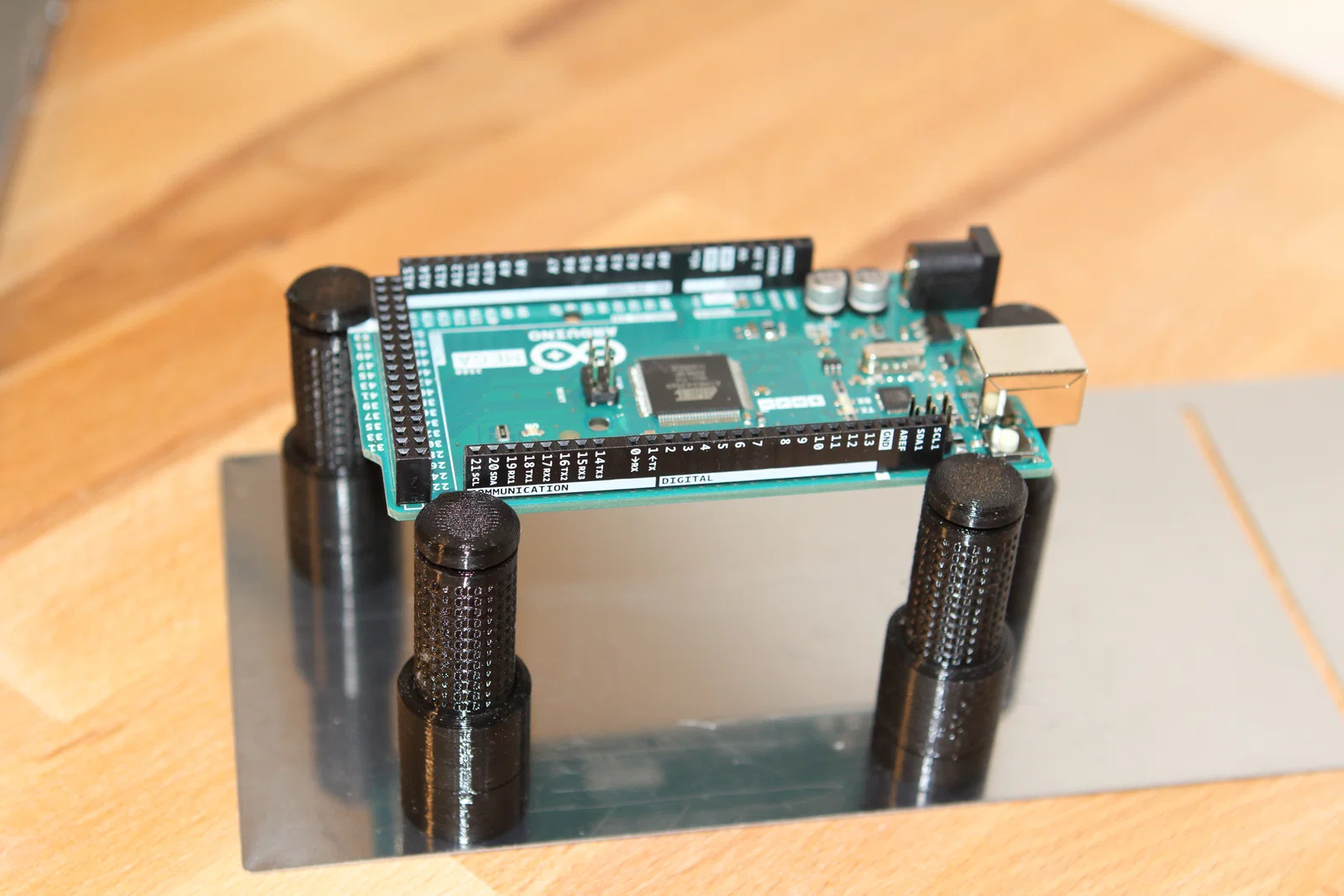

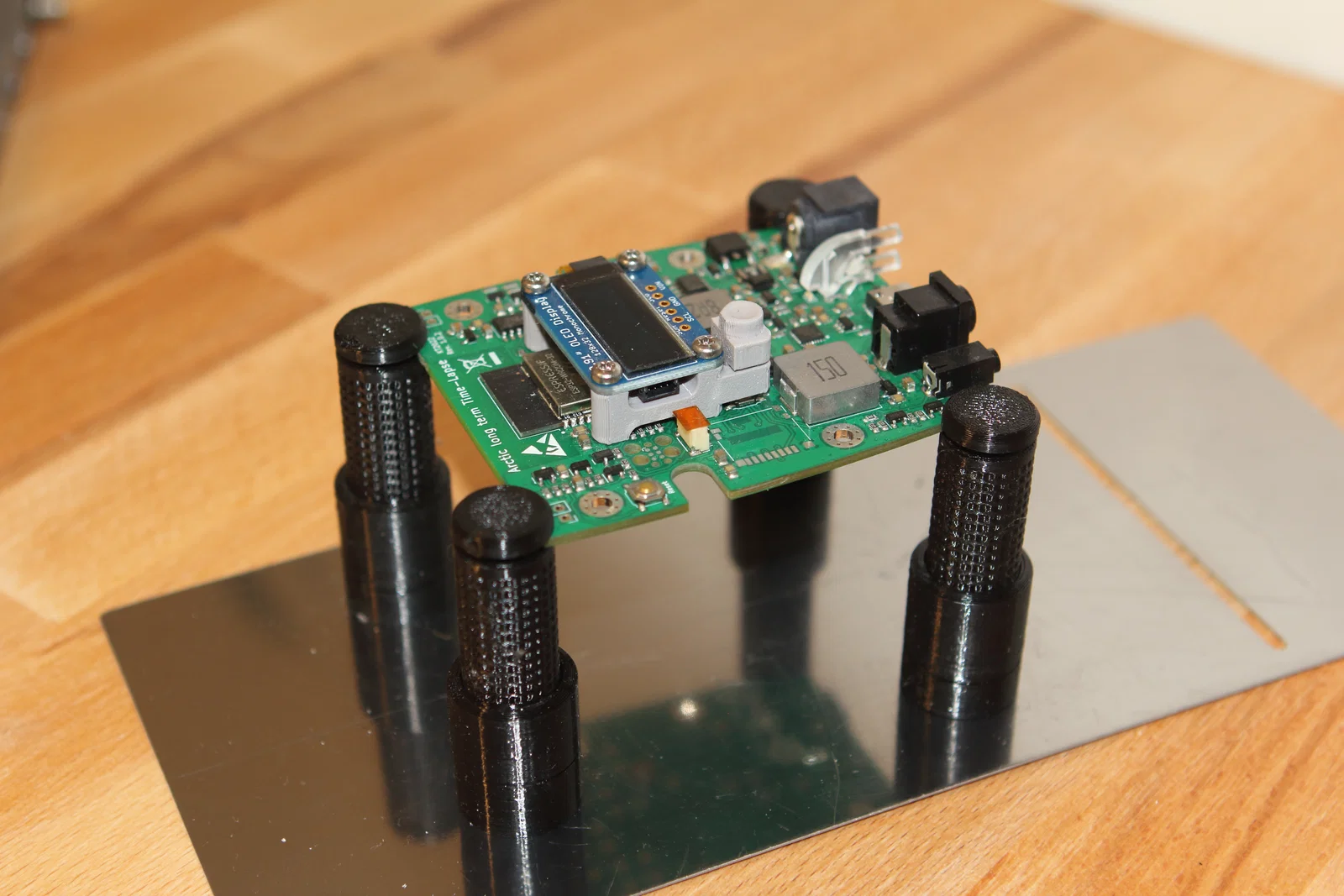

Kẹp này rất hợp để cố định bo mạch khi hàn, kiểm tra và test. Mỗi kẹp có một nam châm mạnh ở phần đế, giúp bạn trượt kẹp trên mặt bàn rất dễ. Phần “hàm” của kẹp có thể mở rộng, và cơ cấu lò xo tạo lực kẹp chắc. Thiết kế này cũng giúp bạn đổi vị trí nhanh gọn, phù hợp với PCB có nhiều hình dáng và kích thước khác nhau.

Hướng dẫn in

Để ra kết quả tốt nhất, bạn nên bám theo các thông số in khuyến nghị sau:

• Loại filament: PETG.
• Chiều cao lớp (Layer Height): 0.10mm (phần này rất quan trọng; nếu dùng setting khác thì các chi tiết có thể không khớp/click vào nhau đúng).
• Perimeters: dùng 2 perimeters cho phần base và sleeve, và 4 perimeters cho center pin.
• Infill: 20% Gyroid (phần này ít quan trọng hơn).
• Supports: không cần, vì các chi tiết được thiết kế để in không cần support.

Hãy pause quá trình in khi mẫu đạt chiều cao 7.6mm (tương ứng layer 75 nếu Layer Height 0.1mm), rồi đặt nam châm vào.

Linh kiện cần chuẩn bị

Để lắp mỗi kẹp PCB, bạn cần 3 viên nam châm, đường kính 10mm và dày 2mm. Ngoài ra cần 3 lò xo dạng giống trong bút bi, đường kính khoảng 4–5mm. Cả nam châm và lò xo đều có thể đặt mua dễ dàng trên Amazon.

• Neodymium Mini Magnets 10 x 2 mm https://amzn.eu/d/8K3zZE4
• Compression Springs for Small Ballpoint Pens https://amzn.eu/d/0QX0NMx

Hướng dẫn lắp ráp

Gắn 3 lò xo vào 3 lỗ tròn trên phần base; đoạn này có thể hơi khó một chút. Mình khuyên dùng một cây tua vít nhỏ để canh và đẩy từng lò xo vào đúng lỗ của nó. Khi đặt đúng vị trí, lò xo sẽ được giữ lại nhờ nam châm.

Bước tiếp theo là lắp center pin vào sleeve, rồi chụp cụm này lên các lò xo. Ấn nhẹ và đều xuống phần base cho tới khi nghe “click” là khớp vào đúng chỗ.
