Combination Safe 00 (Cryptex) – Két mini/hộp tiết kiệm mã số 5 hoặc 7 vòng
Cryptex 5 hoặc 7 vòng dùng làm két mini/hộp tiết kiệm để cất đồ nhỏ giá trị. Có 100.000–10.000.000 tổ hợp, vòng số tuỳ chỉnh, kết cấu chắc, dễ in 3D, hầu như không cần support.
Mô tả
MÔ TẢ:

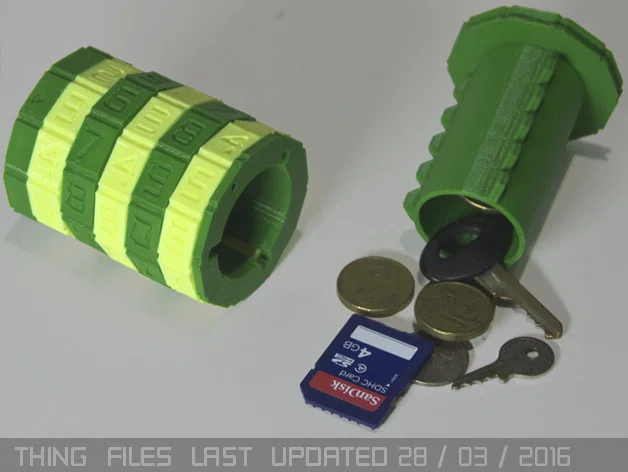

Một mẫu cryptex 5 hoặc 7 ký tự, có thể dùng như két mini / hộp tiết kiệm, rất hợp để cất những món đồ nhỏ có giá trị cần mức bảo mật kiểu “két bỏ túi” làm từ nhựa.
Chúc bạn in vui vẻ!
TÍNH NĂNG NỔI BẬT:
• 100.000 hoặc 10.000.000 tổ hợp có thể có, lần lượt cho phiên bản 5 vòng và 7 vòng.

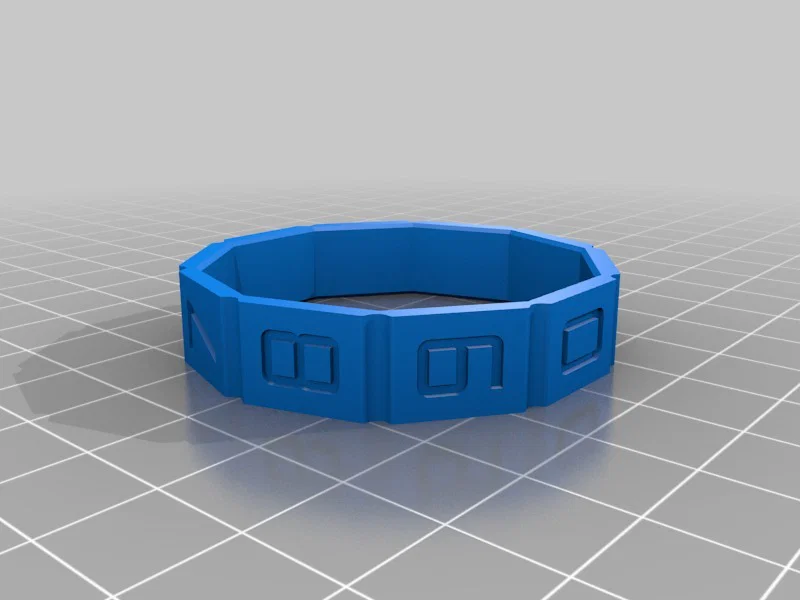

• Mỗi vòng có thể đặt số tuỳ chỉnh và có thể đổi bất cứ lúc nào, bởi bất kỳ ai biết mã để mở cryptex + có Locking Tool.

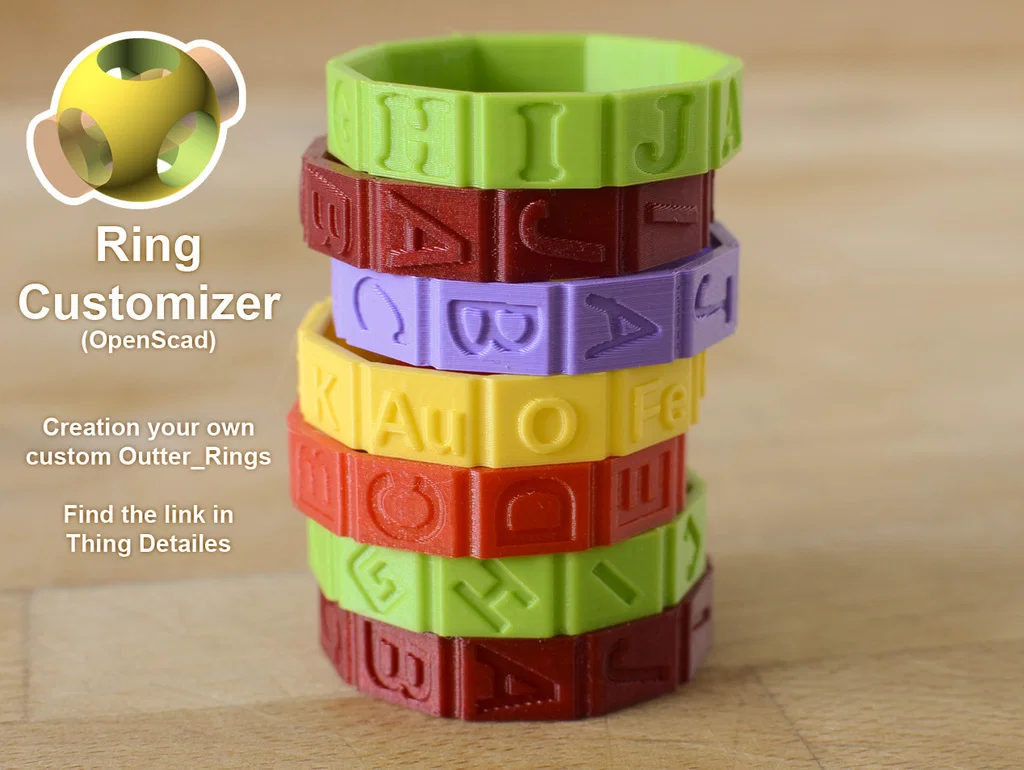

• Nếu muốn, bạn có thể tự thiết kế các vòng mã tuỳ chỉnh bằng file OpenSCAD dễ dùng này: Outer Ring Customizer (OpenScad).
• Kết cấu chắc chắn. Khác với nhiều thiết kế khác, mẫu này có một bộ phận khoá giữ cho cryptex không bị rã ra ngay cả khi đang mở, tránh tình trạng bung các phần khi ở trạng thái này.
• Dễ in. Thiết kế dành riêng cho 3D printing nên gần như không có overhang; vì vậy không cần support. Về lý thuyết, các phần không cần làm sạch và có thể lắp ráp thẳng từ build plate. Tất cả file .STL đã được xoay sẵn để cho kết quả in tốt nhất.
LƯU Ý QUAN TRỌNG:
-
Dù không có support để dọn, mình nhận thấy do các chi tiết được thiết kế kiểu lắp khít tự nhiên (snug fit) nên chỉ cần vài lỗi nhỏ khi in cũng có thể làm chi tiết bị chặt hoặc cạ kẹt. Vậy nên cứ chuẩn bị sẵn dao rọc giấy hoặc giấy nhám phòng khi cần nha :)
-
Mình có làm thêm vài bản remix của thiết kế này, bạn có thể xem thử:
Combination Safe 00 _ for the Visually Impaired (Dù tên vậy, không phải tất cả tính năng của bản này đều làm riêng cho người dùng khiếm thị) Combination Safe 00 - Dual Material Rings
GHI CÔNG (ATTRIBUTIONS):
Font dùng trên Outter_Rings là "Safty" của Christoph Thürsam.
CẬP NHẬT CHỈNH SỬA (MODIFICATION UPDATES): Date:10.05.15

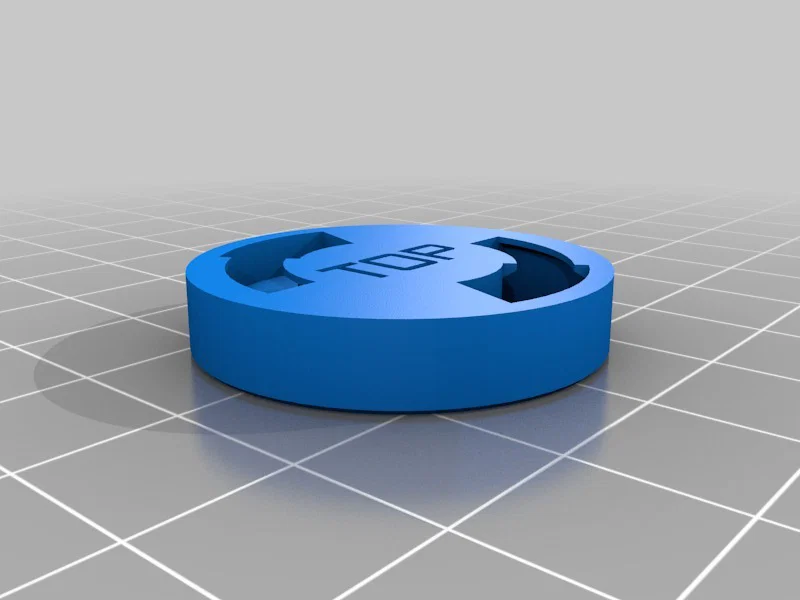

Component: Lid_v1
Modification: Nắp giờ ngắn hơn một chút, việc này sẽ giải quyết độ cứng của vòng dưới.
Date: 10.05.15
Component: Bottom_lock_v1
Modification: Thêm chamfer ở mép dưới bên ngoài để tránh dung sai quá chặt làm bị “banh” ra.
Date: 15.11.15
Component: Lid_v2
Modification: Giảm rất nhẹ đường kính mép ngoài, để giờ nắp lắp vào outer_ring dễ hơn.
Date: 16.12.15

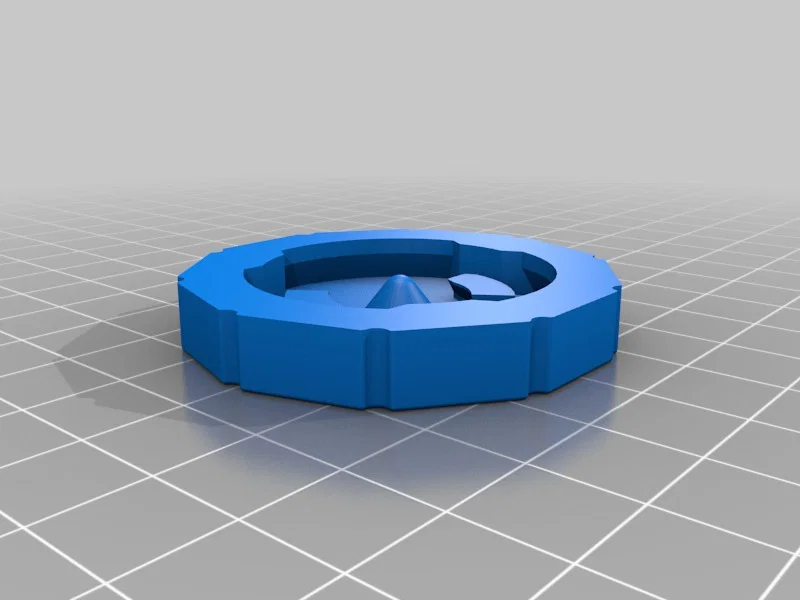

Component: Bottom_Lock_v2
Modification: Dời gờ (lip) để khi xoay theo chiều kim đồng hồ về vị trí khoá thì nó nhả locking tool, và ngược lại.
Date: 16.12.15

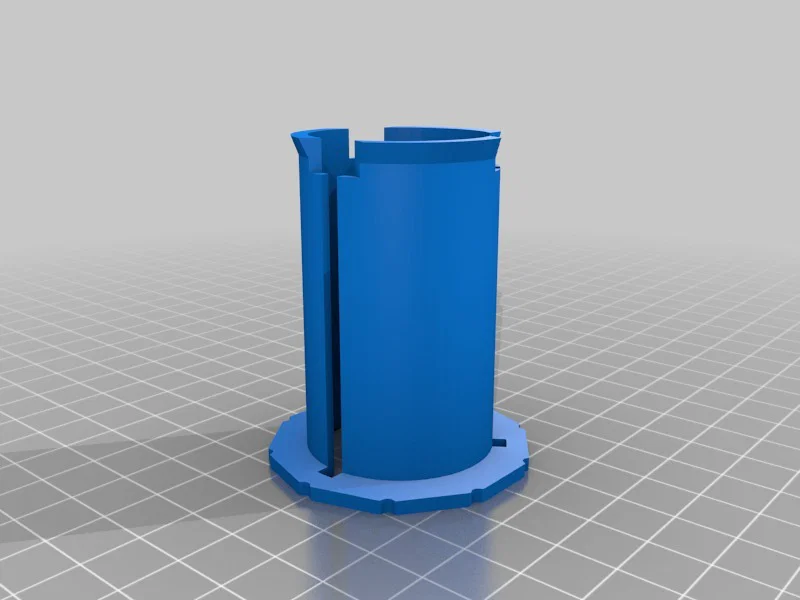

Component: Bottom_v3
Modification: Tăng nhẹ đường kính trong để tránh hiện tượng Inner_tube bị thuôn (tapering) làm nắp bị kẹt.
Date: 16.12.15

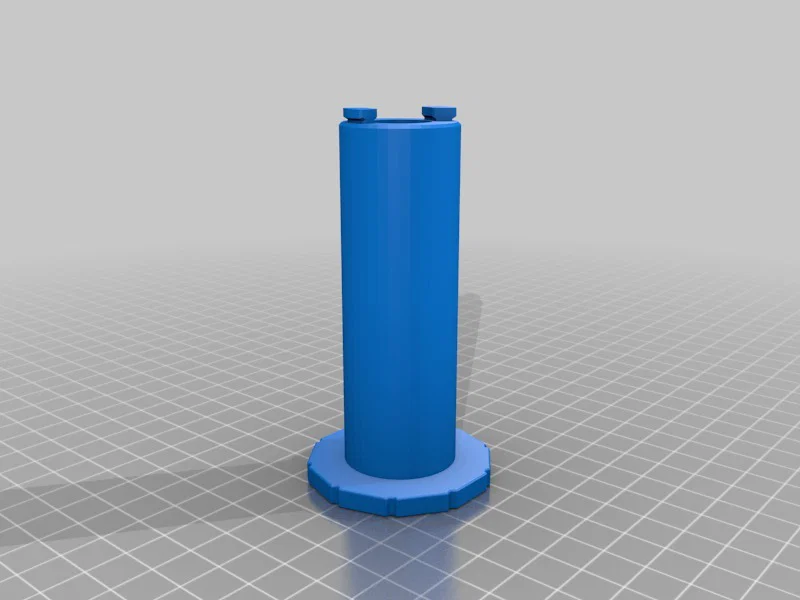

Component: Locking_tool_v2
Modification: Chủ yếu chỉ thay đổi về mặt thẩm mỹ.
Date: 13.03.16

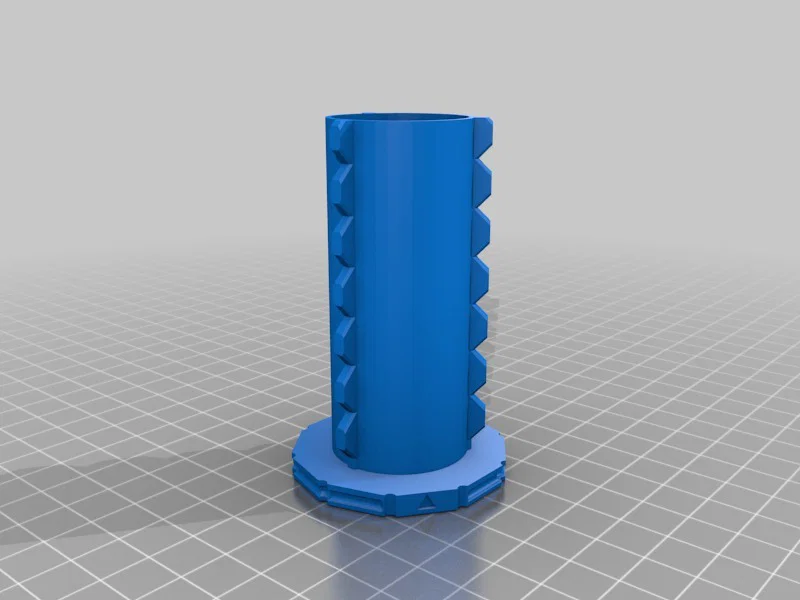

Component: Inner_Shaft_7R_v0
Modification: Phiên bản cao hơn so với thiết kế gốc, cho phép gắn thêm hai vòng.
Date: 13.03.16
Component: Lid_7R_v0
Modification: Phiên bản cao hơn so với thiết kế gốc, cho phép gắn thêm hai vòng.
Date: 13.03.16

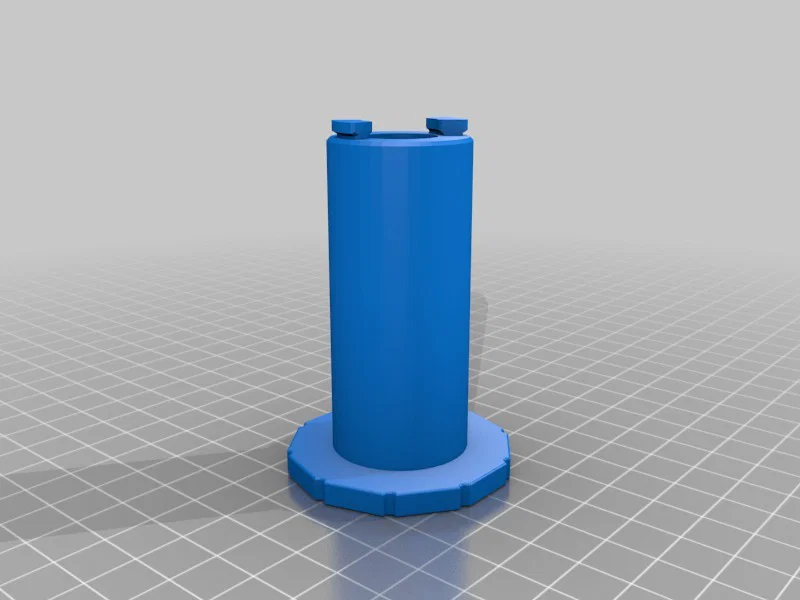

Component: Locking_tool_7R_v0
Modification: Phiên bản cao hơn so với thiết kế gốc để dùng với cryptex bản 7 vòng.
Date: 28.03.16

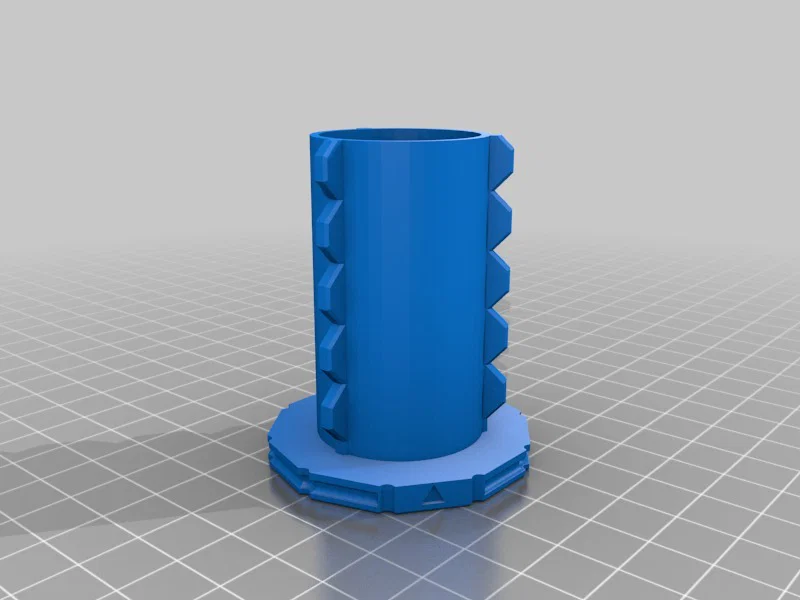

Component: Lid_R5_Holey_v0
Modification: Thiết kế nắp thay thế. Thêm lỗ trên nắp để dễ nhìn vào bên trong.

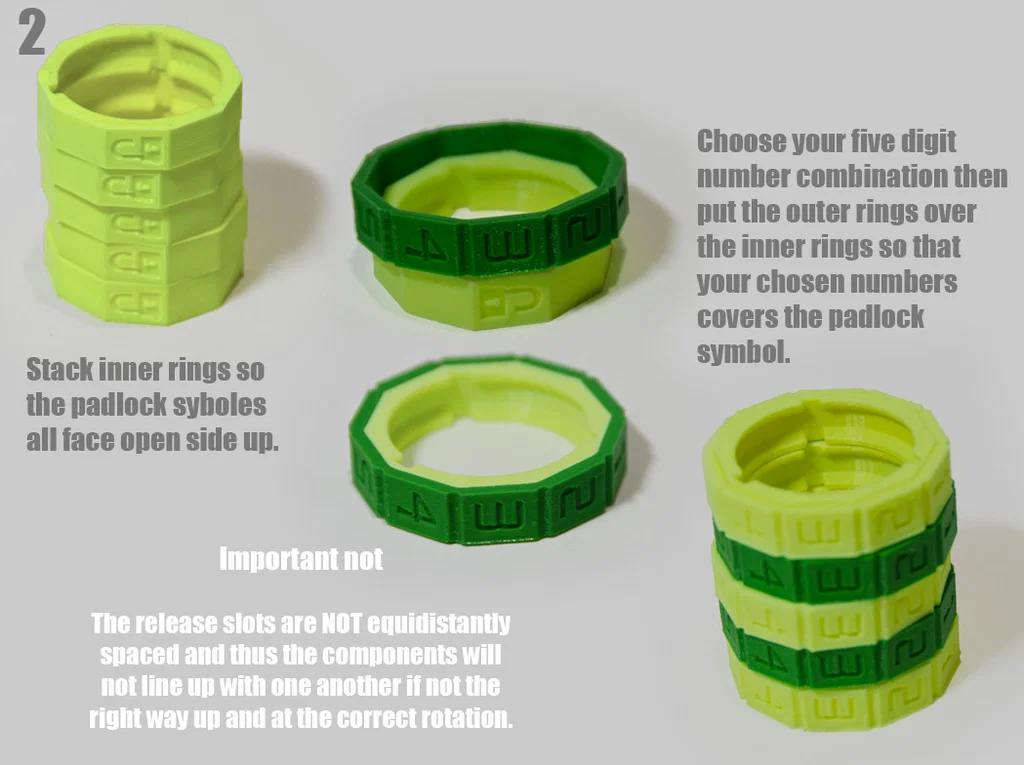

Hướng dẫn
xem hình
