Vỏ Raspberry Pi 5 (Gehäuse)

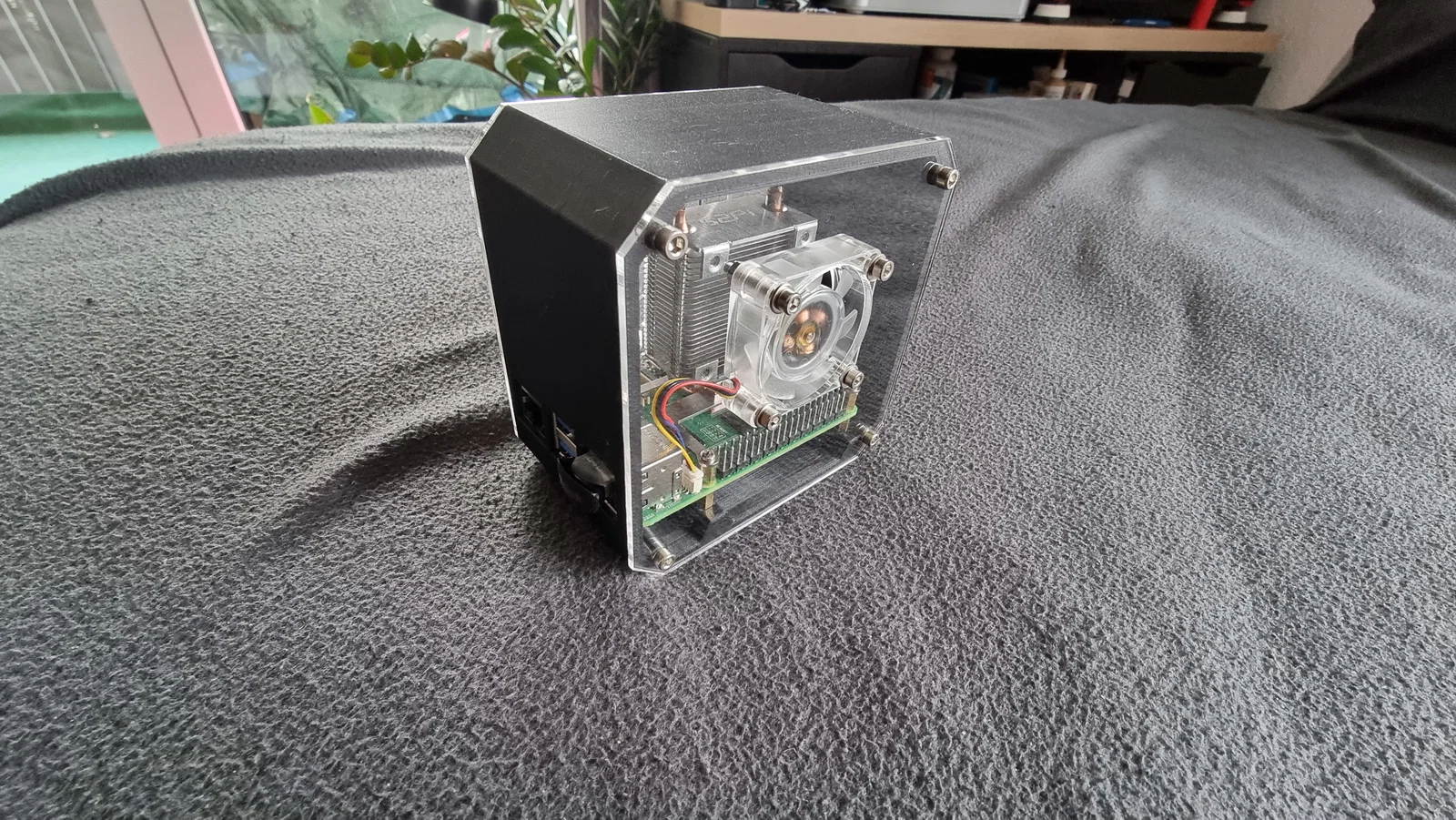

Vỏ này được in 3D, còn hai bên hông làm bằng acrylic trong suốt để bạn có thể nhìn thấy bên trong. Một bộ tản Ice Tower sẽ đảm nhiệm việc làm mát CPU.

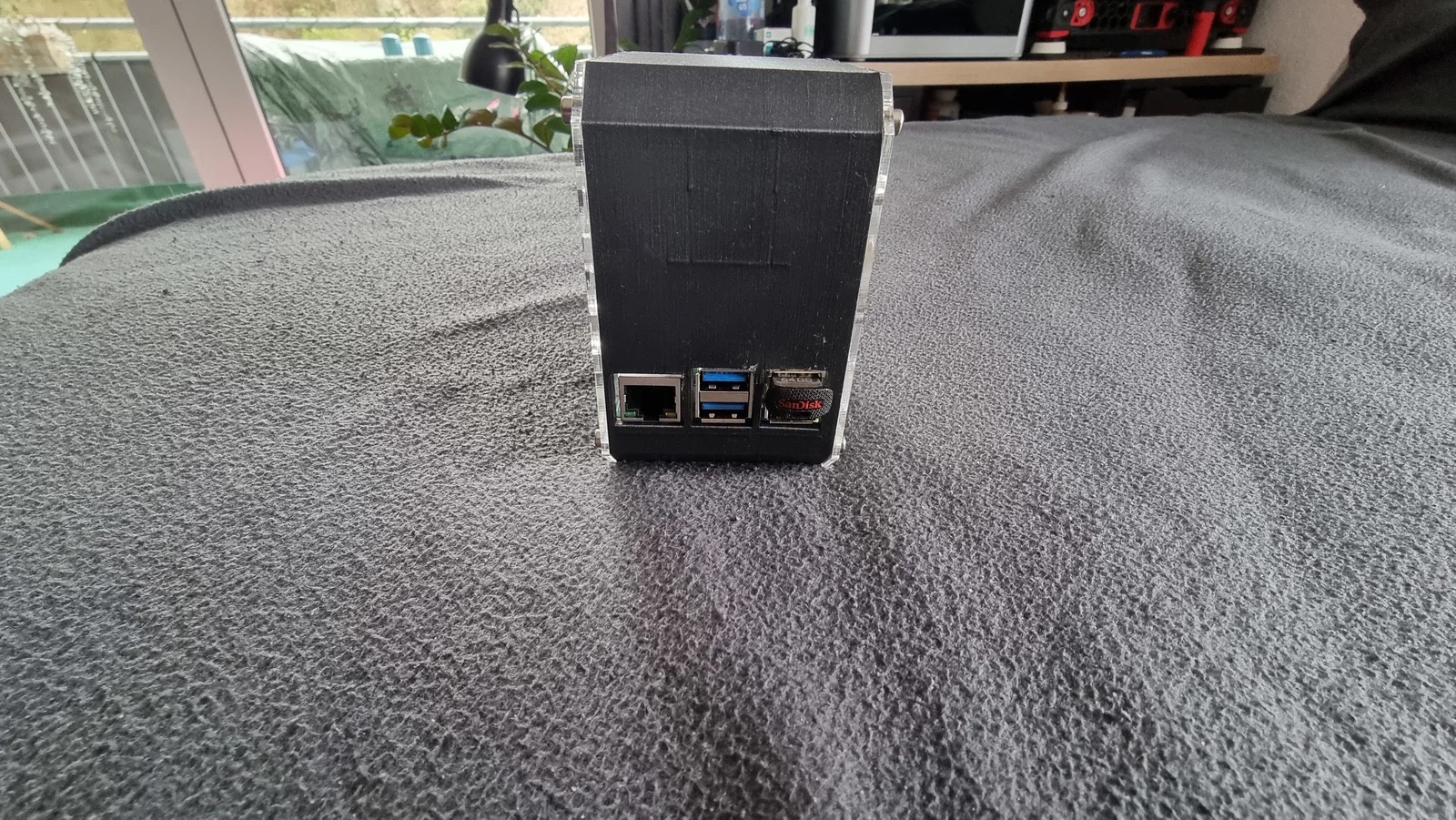

Mình in vỏ trên máy in 3D với chiều cao lớp 0,2mm và infill 15%. Mình cũng bật thêm một ít support cho các cổng. Đừng thắc mắc là mình không làm phần khoét cho nút power. Mình bật Raspberry Pi 5 bằng ổ cắm điện. Hoặc điều khiển từ xa.

Khi in xong phần thân chính, bạn có thể lắp các linh kiện. Bắt đầu bằng việc lắp bộ tản nhiệt, sau đó đặt Pi vào trong vỏ.

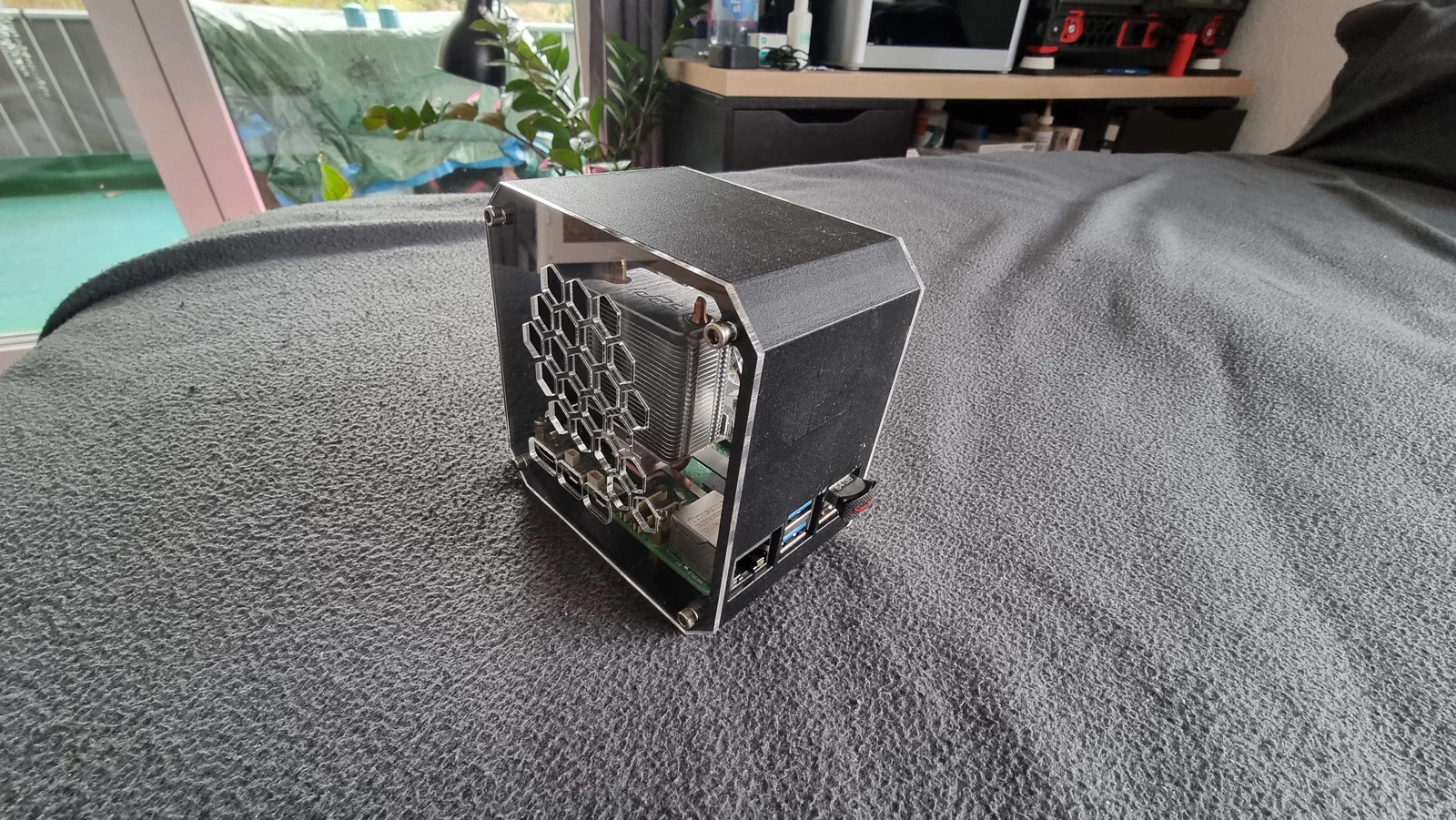

Bạn cũng cần tháo quạt khỏi Ice Tower, vì mình sẽ gắn quạt lên tấm acrylic bên hông để nó hút không khí mát từ bên ngoài vỏ và thổi qua các lỗ sang phía đối diện.

Mình cắt các miếng hông từ acrylic trong suốt 2mm. Bạn cũng có thể dùng acrylic màu hoặc acrylic mờ.

Nếu bạn không tìm được acrylic màu dạng tấm 2mm, bạn cũng có thể dùng acrylic 3mm. Vậy cũng được.

Bắt đầu lắp tấm hông bên có quạt.

Bạn sẽ cần dùng một số ốc M3.

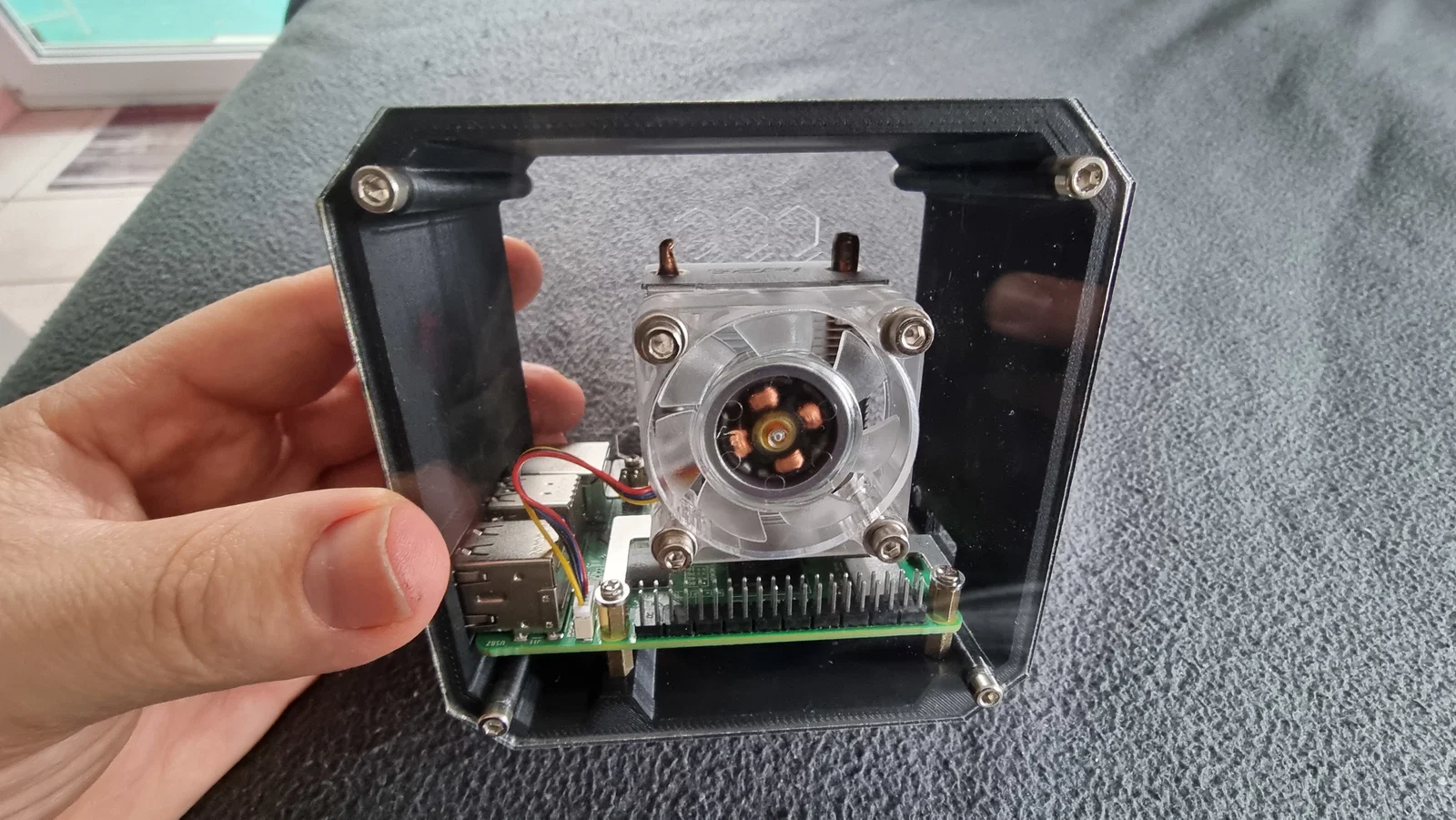

Bắt quạt vào tấm hông bằng các con ốc mà bạn đã tháo ra từ bộ lắp Ice Tower. Những con ốc này quá ngắn để xuyên qua cả tấm acrylic và quạt, nên bạn cần ấn/siết con ốc vào mặt trước của quạt. Chúng đủ chặt để giữ quạt cố định tại chỗ.

Cuối cùng, dùng bốn con ốc M3 từ link Amazon để bắt tấm hông vào vị trí trên vỏ.

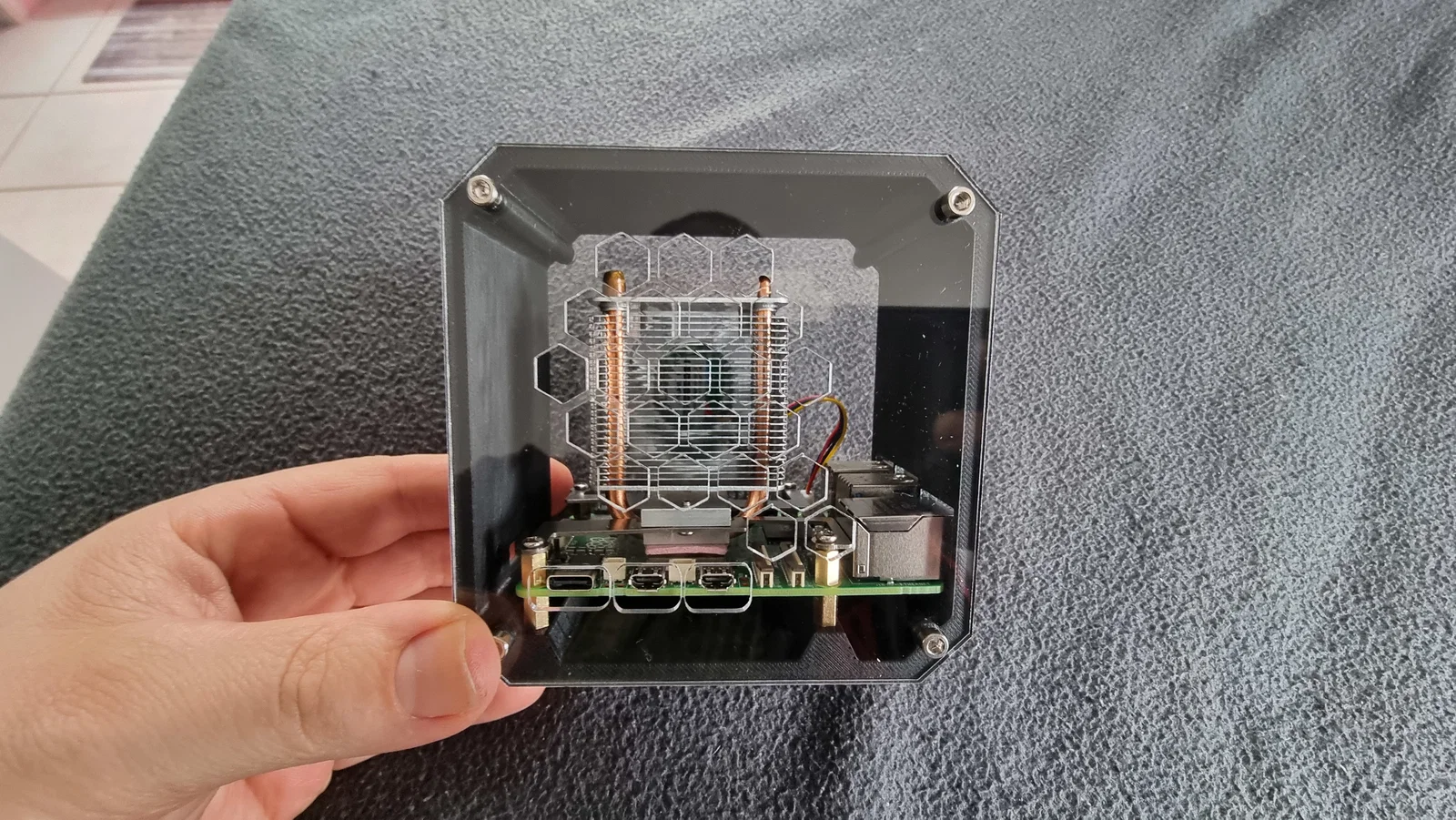

Khi quạt đã được nối dây xong, bạn có thể gắn bên còn lại bằng thêm bốn con ốc M3 nữa.

Có thể dùng luôn các con ốc đi kèm bộ tản để “taro ren” trực tiếp vào vỏ để cố định bo mạch. Giữ rất chắc. Các lỗ vừa đủ lớn để mình vặn ốc vào nhẹ nhàng. Nhưng đừng siết quá chặt, siết lố là gãy đó. 😉

Các loại ốc mình dùng: KOXXIAMOQ 600 Stk M3
https://amzn.eu/d/7wZSP7W

Bộ tản mình dùng: GeeekPi ICE Tower Cooler for Raspberry Pi 5,
https://amzn.eu/d/4wavijk
