Đèn pin LED cầm tay (Portable LED Flashlight)
Mẫu đèn pin LED cầm tay dùng pin CR2032 và 1 LED, thiết kế kiểu slider để đóng/mở tiếp xúc pin qua led-clip. In tốt với PLA hoặc PETG, lắp ráp đơn giản, không cần hàn (solderless).
Mô tả
Đèn pin LED cầm tay
Chỉ cần một viên pin CR2032 và một LED là bạn có thể làm ra chiếc đèn pin cầm tay này. LED được gắn vào portable-flashlight-led-clip, phần này sẽ tiếp xúc với pin khi bạn đẩy portable-flashlight-slider lên phía trên.
Chạy ổn với cả PLA lẫn PETG
Hướng dẫn lắp ráp
Nhớ bẻ nhẹ portable-flashlight-led-clip ra ngoài một chút để nó trông giống y như hình bên dưới:
Khi LED đã được gắn vào clip, bạn có thể đưa portable-flashlight-battery-holder vào portable-flashlight-base một phần trước.
Tiếp theo, lắp portable-flashlight-slider cùng với viên pin vào trong battery holder.
Giờ thì đẩy battery holder vào hoàn toàn trong portable-flashlight-base.
Sau đó, bạn có thể lắp LED vào portable-flashlight-base.
Lỗ nhỏ trên portable-flashlight-lid phải hướng về phía slider, và cần vặn xoay để cố định đúng vị trí.

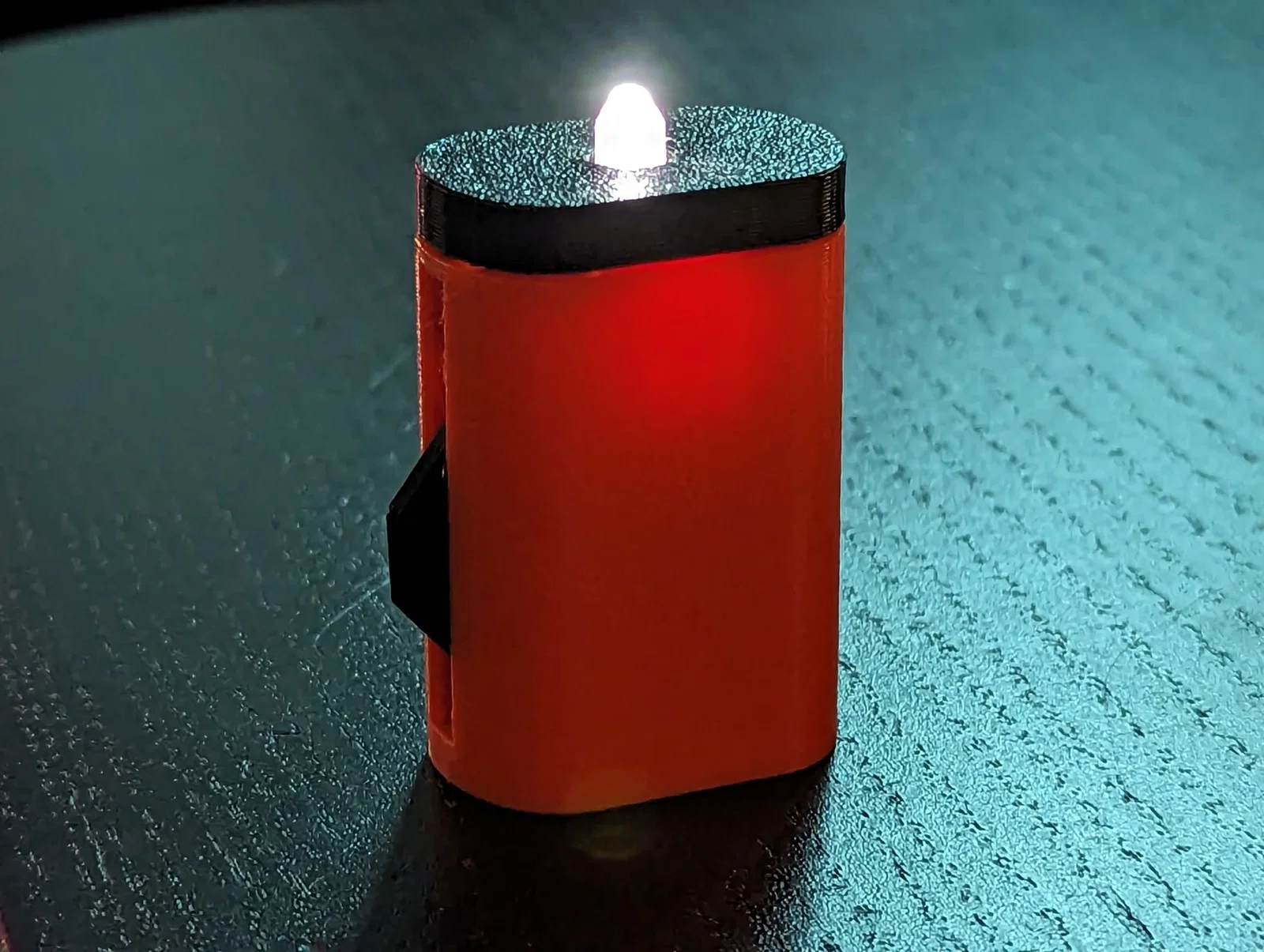

Vậy là bạn đã có một chiếc đèn pin cầm tay hoạt động được rồi. Mình rất mong được xem bản in của bạn và nhận thêm góp ý mang tính xây dựng.
