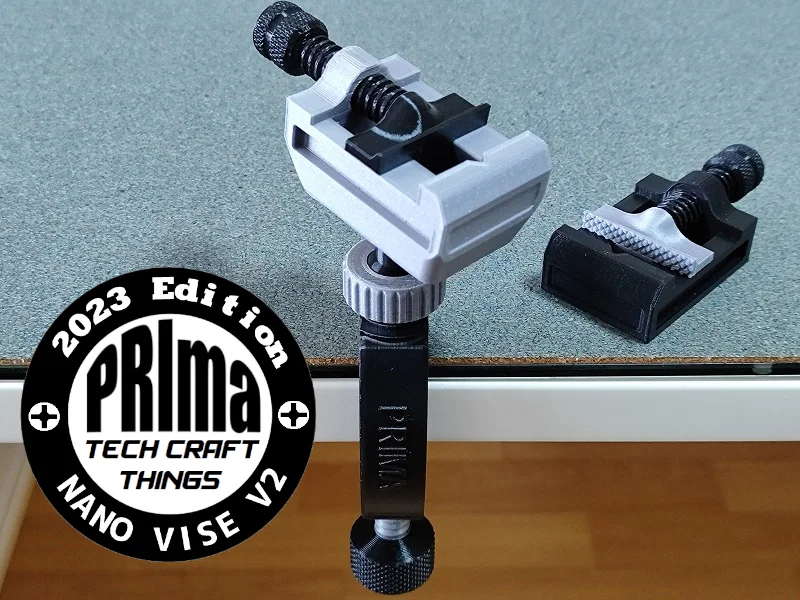

Nano Vise V2 by PRIma

Có sẵn các chi tiết thiết kế mới!

• Tầm kẹp giờ lên 25mm và có rãnh V-groove
• Slider mới bám chắc hơn
• Nhớ kiểm tra các file có tên bắt đầu bằng 2023 NANO VISE…
• Bản basic mới (không có desk clamp) bạn xem ở đây:

===========================================================

NANO VISE V2 đã có mặt! Đây là bản làm mới hoàn toàn từ mẫu Nano Vise khá nổi tiếng của mình: https://www.thingiverse.com/thing:2066644. Thực tế, phần đế (vise base) và slider đã được chỉnh lại thiết kế & kích thước: phần vào của dove tail không còn cạnh sắc nữa; chiều cao ngàm kẹp (vise jaw-height) tăng lên 6mm, trong khi bề rộng kẹp tổng thể vẫn tối đa 20mm. Vị trí con vít trên slider cũng được canh chỉnh lại chính xác để chuyển động kẹp thẳng hơn. Có 2 loại slider: dạng trơn (blank) hoặc ngàm có rãnh (grooved jaw).

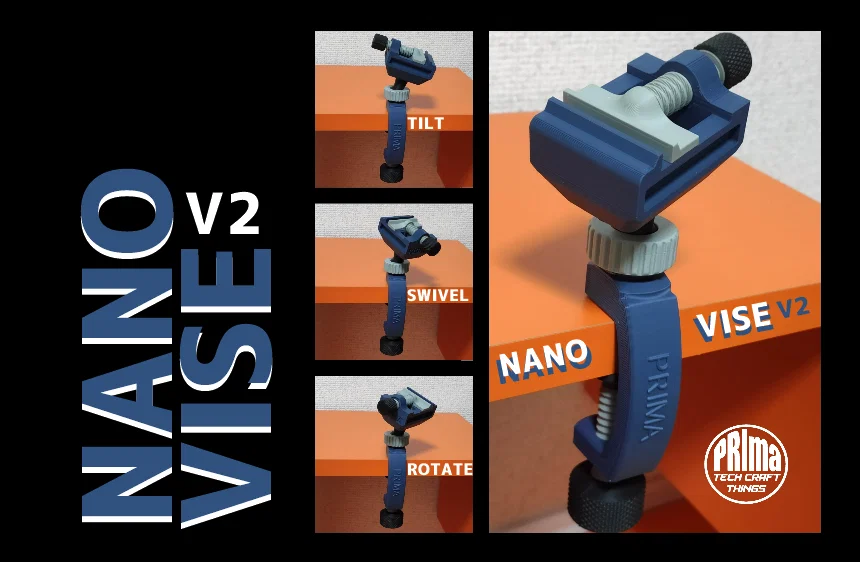

PHIÊN BẢN DESK CLAMP Điểm mới hoàn toàn ở đây là C-clamp, có một hệ ball-joint; trong đó trục (shaft) được cố định vào mặt dưới của đế ê-tô bằng vít lục giác M8x10mm (đầu trụ/cylindrical head). Kẹp lên bàn nguội hoặc bàn làm việc là bạn có ngay một cái ê-tô siêu gọn, muốn xoay chỉnh vị trí sao cũng được. C-clamp gốc phù hợp với mặt bàn dày từ 15 đến 40mm. Ngoài ra cũng có C-clamp bổ sung cho bàn dày hơn.

Đây là link tới mẫu vít M8x10 bạn có thể in:
https://www.thingiverse.com/thing:5160028

Tất cả chi tiết đều có thể in không cần support. Chúc bạn in vui!

#CHỈ DÙNG CHO MỤC ĐÍCH CÁ NHÂN#
#KHÔNG ĐƯỢC BÁN#

Print Settings:

0.2mm Layer Height

Infill tối thiểu 20%

3 walls hoặc hơn
