Núm Cần Số Toyota Tacoma (Toyota Tacoma Manual Shift Knob)

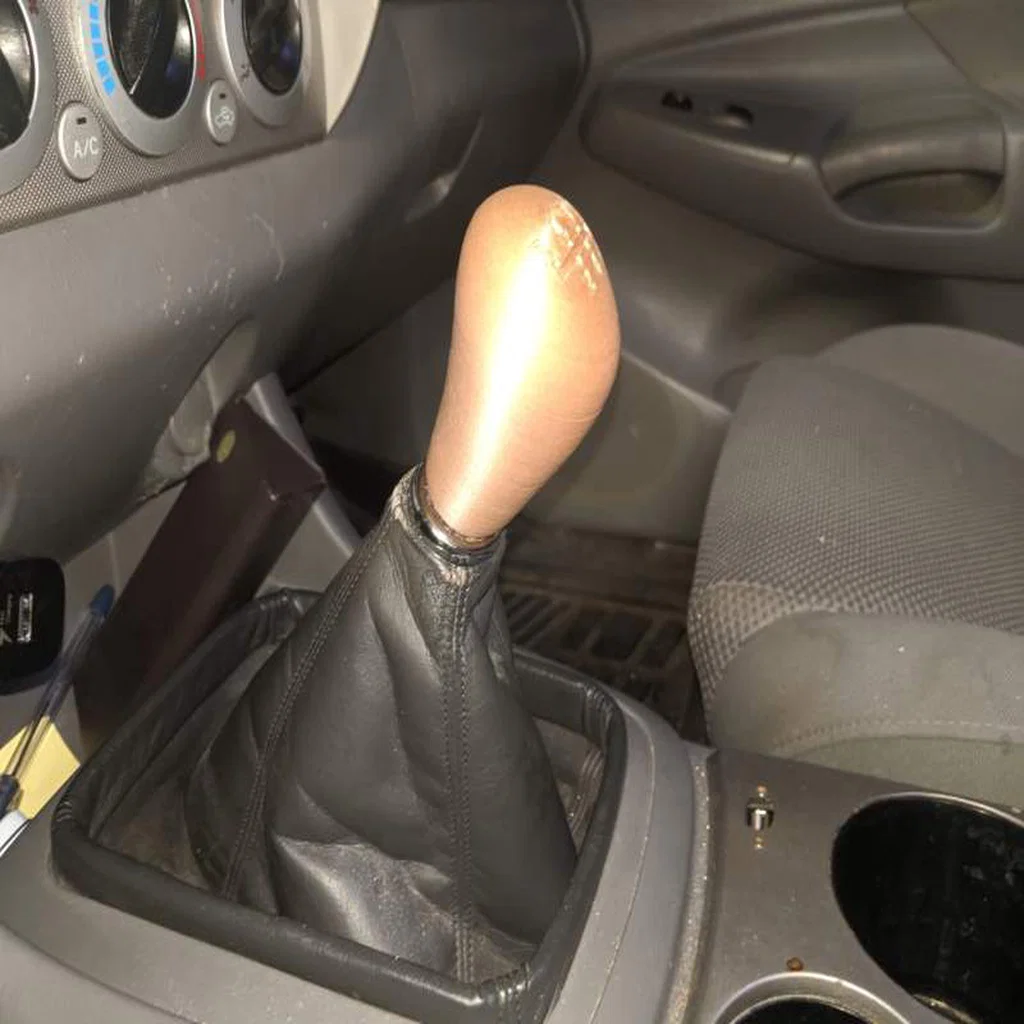

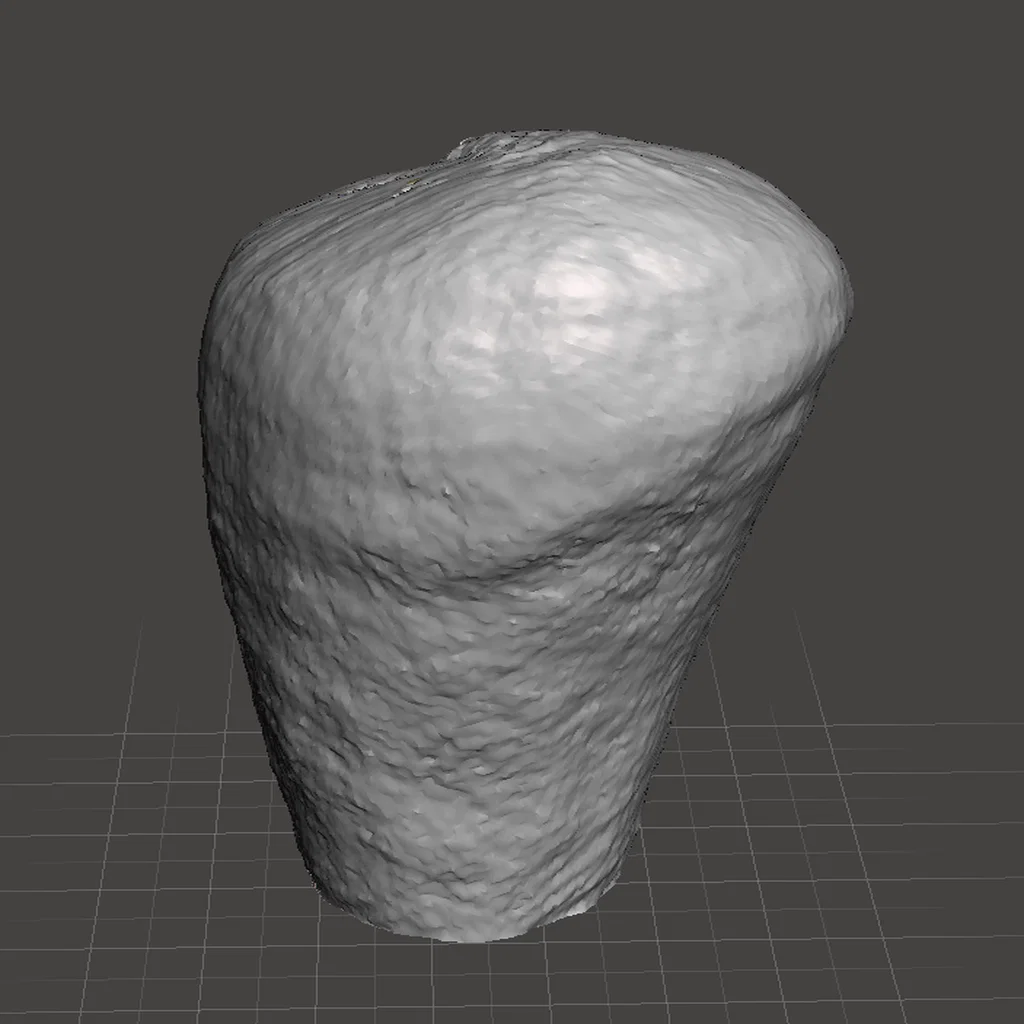

Cần số trên chiếc Toyota Tacoma của mình bị trầy xước và lớp da bong tróc hết. Trông nó xấu xí lắm, mà quan trọng là sơ đồ 6 số đã bị mờ đi, làm mấy người thỉnh thoảng mượn xe chạy không biết đâu mà lần, nhất là lúc cài số lùi. Mình có mua một cái núm xoay thay thế nhưng cảm giác cầm nắm tệ quá, không thoải mái chút nào, lại còn bị phai hình số chỉ sau vài tháng. Mình cực kỳ nhớ cái kiểu dáng ôm tay của núm zin, cầm rất êm cho những chuyến đi dài. Vì không tìm được hàng thay thế nào ưng ý mà giá lại hợp lý, nên mình quyết định tự làm luôn. Mình lấy cái núm cũ đã tơi tả đi quét bằng Kinect Xbox360, rồi chỉnh sửa lưới trong Meshmixer. Sau đó import vào Fusion360 để tinh chỉnh và đây là thành quả. Mời anh em trải nghiệm!

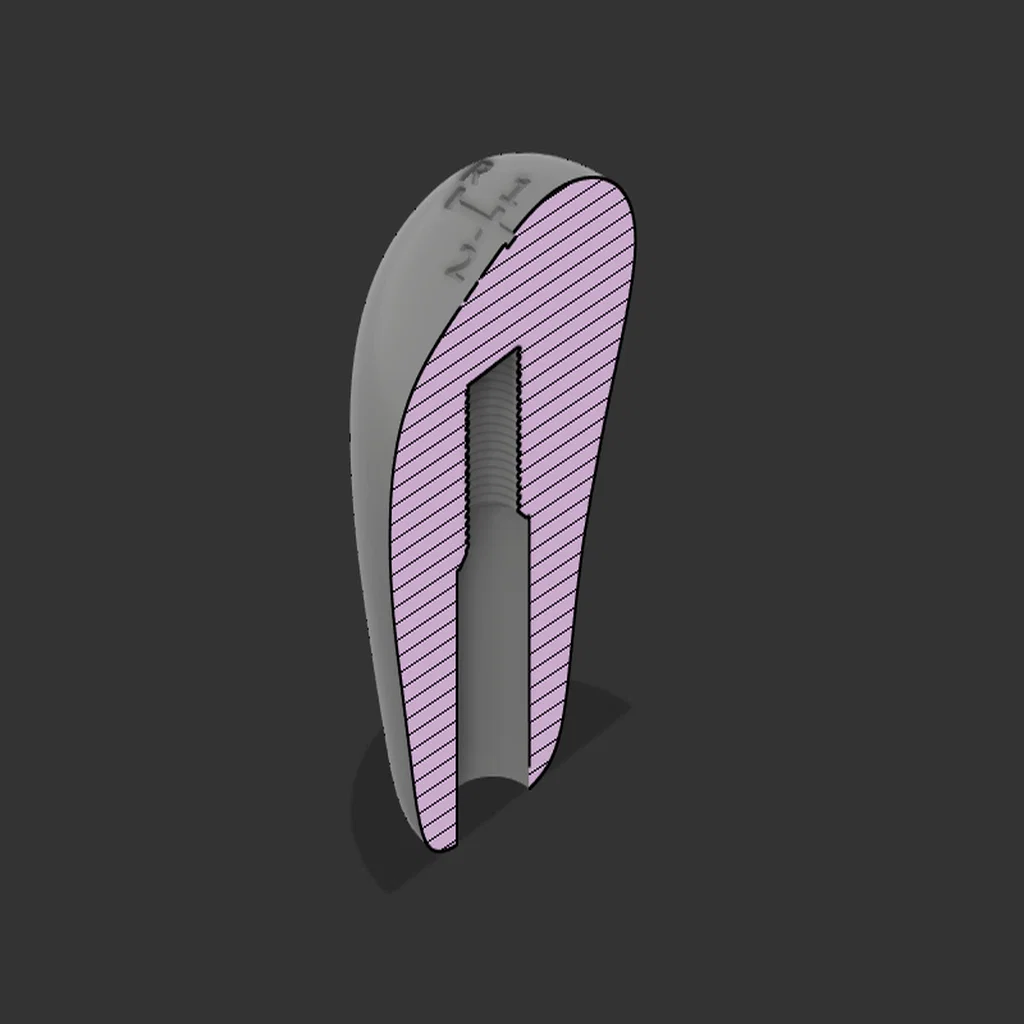

Mình có một con tán lục giác M12 x 1.25 vừa khít với cần số, nên mình làm thêm phiên bản có khe để gắn con tán này vào nếu bạn thích kiểu khớp kim loại chắc chắn. Bạn chỉ cần chạy slicer, thiết lập dừng lại ở lớp cuối cùng tại vị trí hốc chứa con tán, thả con tán M12 x 1.25 tiêu chuẩn vào rồi cho in tiếp. Có thể bạn cần dùng dao nhỏ gọt bớt phần nhựa dư thừa để lắp vừa vặn, nhưng dung sai đã được mình tính toán kỹ rồi.

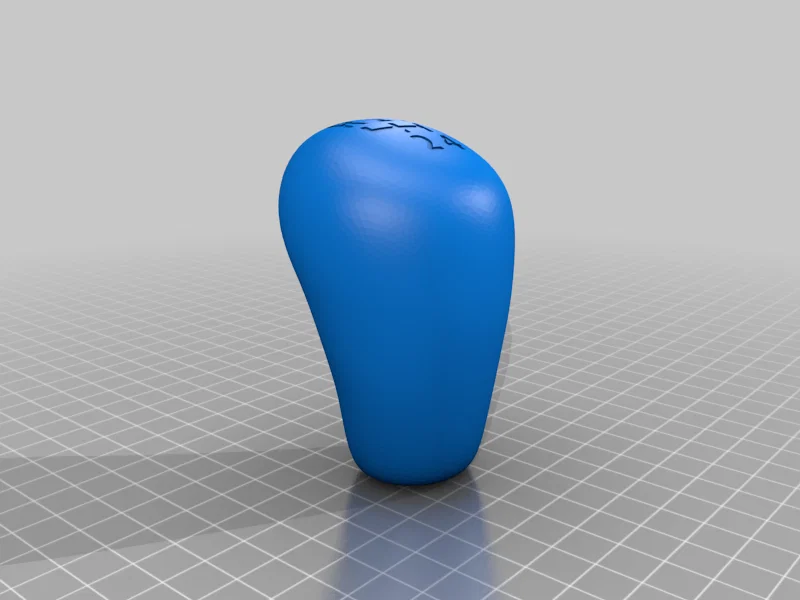

Mình đã tải lên vài phiên bản: 6 Speed Knob (Núm 6 số), 6 Speed Knob + Nut cavity (Núm 6 số có hốc tán), Smooth Knob (Núm trơn), Smooth Knob + Nut cavity (Núm trơn có hốc tán).

Cập nhật!

Có vẻ như còn nhiều kiểu sơ đồ số khác cho Tacoma và các dòng xe khác. Mình đã bổ sung thêm: 4 Speed knob, 4 Speed knob + Nut cavity, 5 Speed knob, 5 Speed knob + Nut cavity, 7 Speed knob, 7 Speed knob + Nut cavity.

Cập nhật

Đã đăng file CAD cho bản 6 số theo yêu cầu.

19/03/2024 (Đã đổi tên và sắp xếp lại file cho gọn hơn)

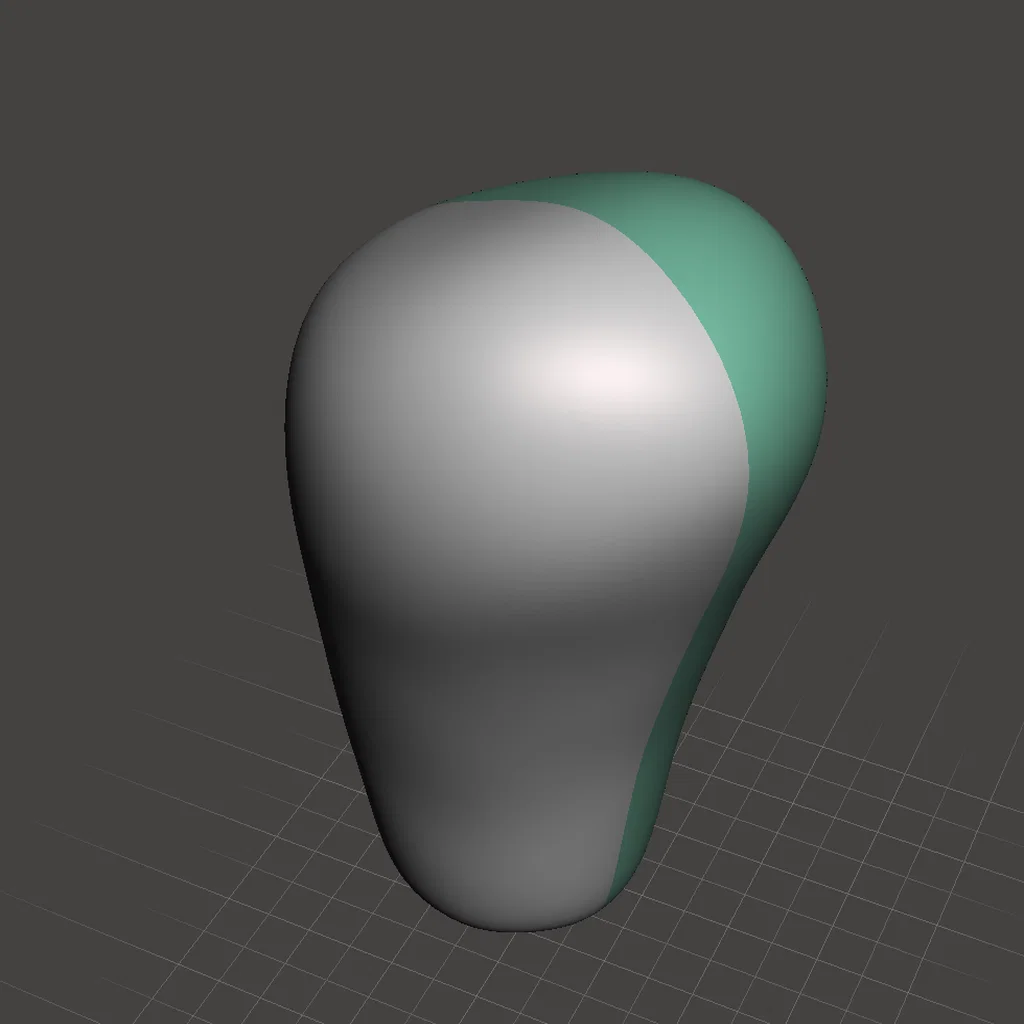

Ngoài ra, mình dùng hình học hơi khác một chút, bề mặt mượt mà hơn và profile rộng hơn tí để cầm nắm công thái học hơn.

Anh em cứ thoải mái chỉnh sửa và tùy biến nhé. Mình có đính kèm file CAD đó. Rất mong được thấy hình ảnh hoặc các bản remix của mọi người!

Hướng dẫn in

Mình gợi ý nên in ít nhất 4-6 lớp tường (wall thickness) với đầu in 0.4mm, nhất là quanh khu vực ren. Bản mẫu mình in thử chỉ có 3 lớp tường, khi siết chặt quá thì nó kêu răng rắc nghe rất ghê. Dù chức năng không bị ảnh hưởng nhưng mình nghi là sau này nó sẽ bị lỏng (và đúng là vậy thật).

Ngoài ra, nên in bằng nhựa PETG hoặc ABS. Mình đoán là nhựa PLA làm bản mẫu sẽ bị mềm và biến dạng dưới nắng nóng mùa hè, nên chắc sắp tới mình sẽ in lại bằng PETG.

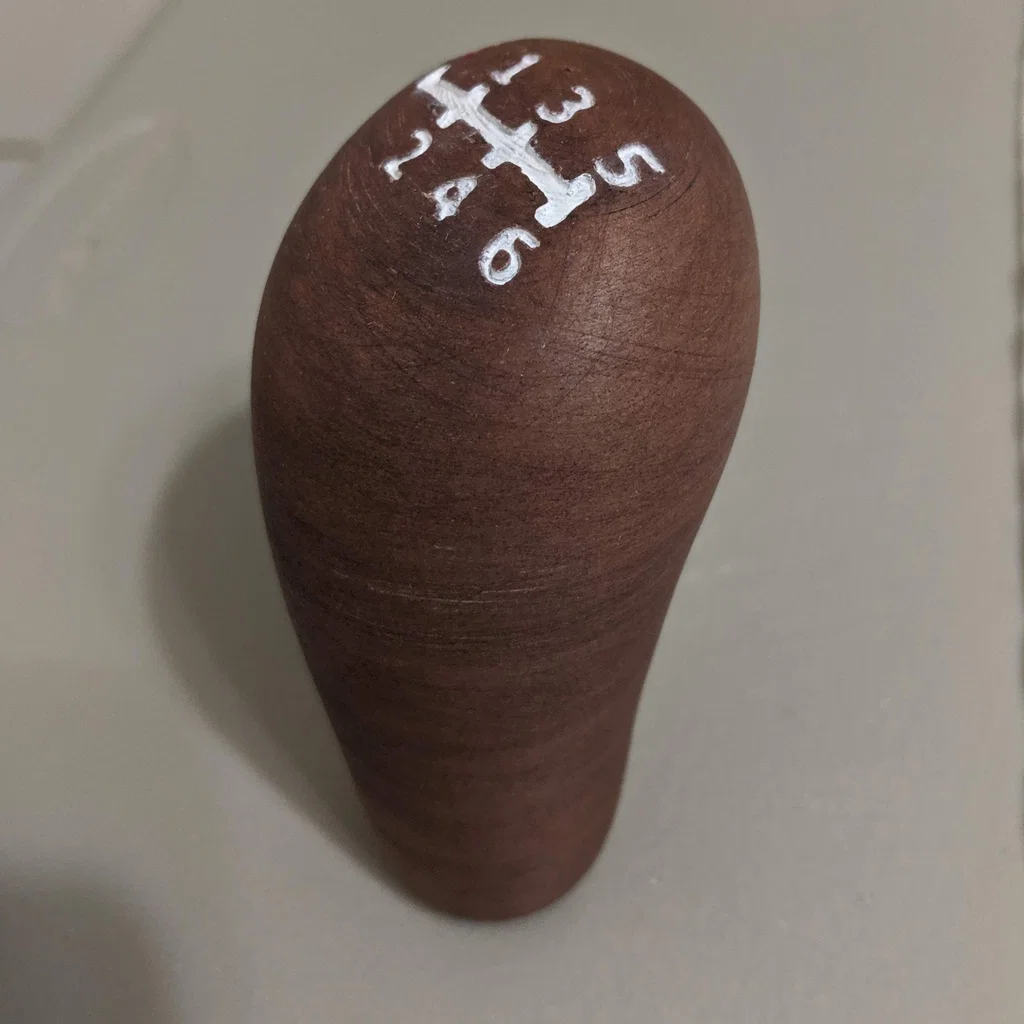

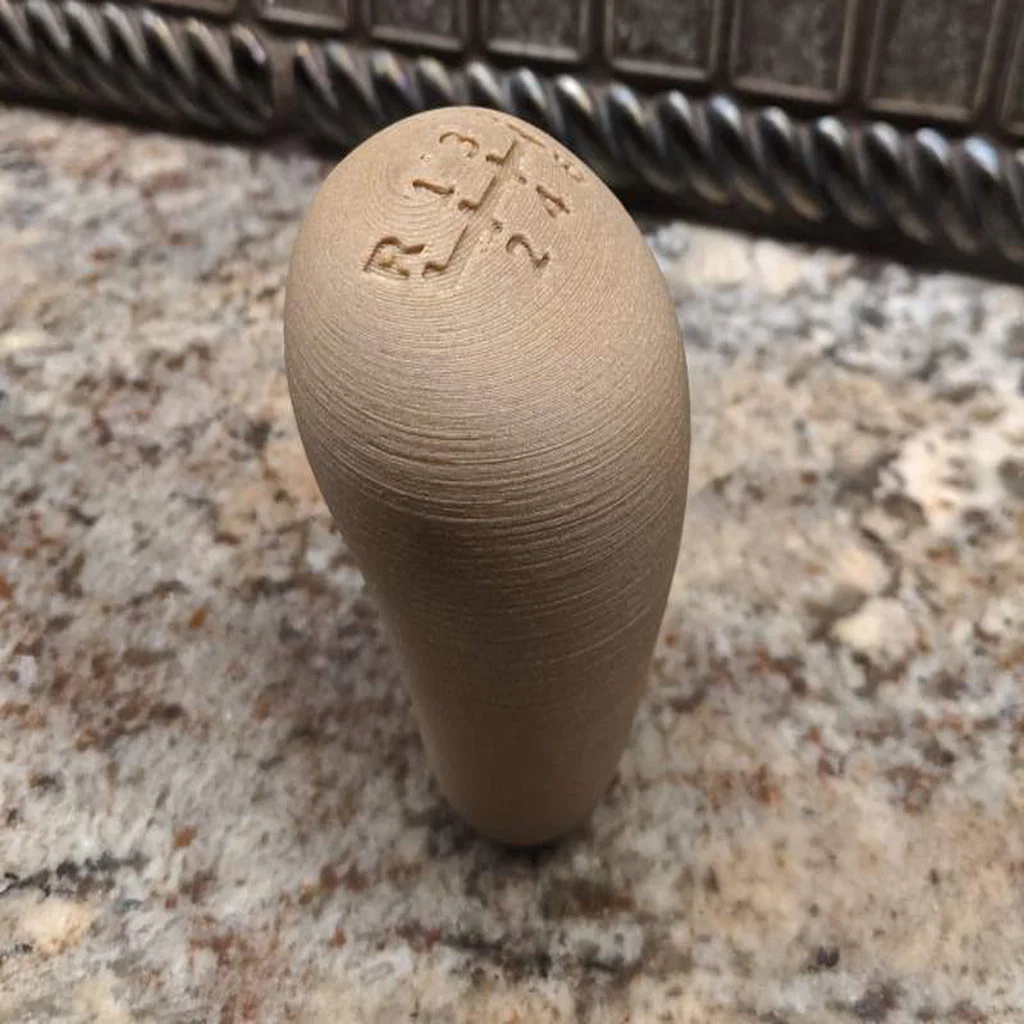

– CẬP NHẬT – Không đâu. Cái núm in bằng nhựa PLA giả gỗ của mình vẫn ngon lành sau mấy năm trời. Tùy cách dùng của mỗi người thôi nhé.

Lưu ý:

Mình đã in nhiều bản bằng cách dùng phần đệm (brim) rộng để đảm bảo bám bàn vì đáy núm khá nhỏ. Nếu gặp lỗi, hãy hạ vật thể xuống 0.5mm để cắt bớt một phần đáy, diện tích tiếp xúc sẽ tăng lên, dễ in hơn nhiều.

Một ý tưởng khác mình sẽ thử lần tới là tạm dừng in gần cuối, rồi đổ cát hoặc bi chì vào trong để tạo độ đầm tay, vì bản nhựa in ra cảm giác hơi rỗng. Bản có gắn con tán bên trong thì cảm giác đầm tay đúng như kỳ vọng.

Một số anh em đã in với 100% infill hoặc in bằng resin, cách này cũng giúp khắc phục cảm giác rỗng bên trong.
