Case NAS Zimablade (2 ổ SSD 2.5")

Đây là case mình làm cho Zimablade. Bạn cần:

• 4x M3x10mm để bắt cố định SSD
• 4x M2.5x12mm để bắt phần nắp trên

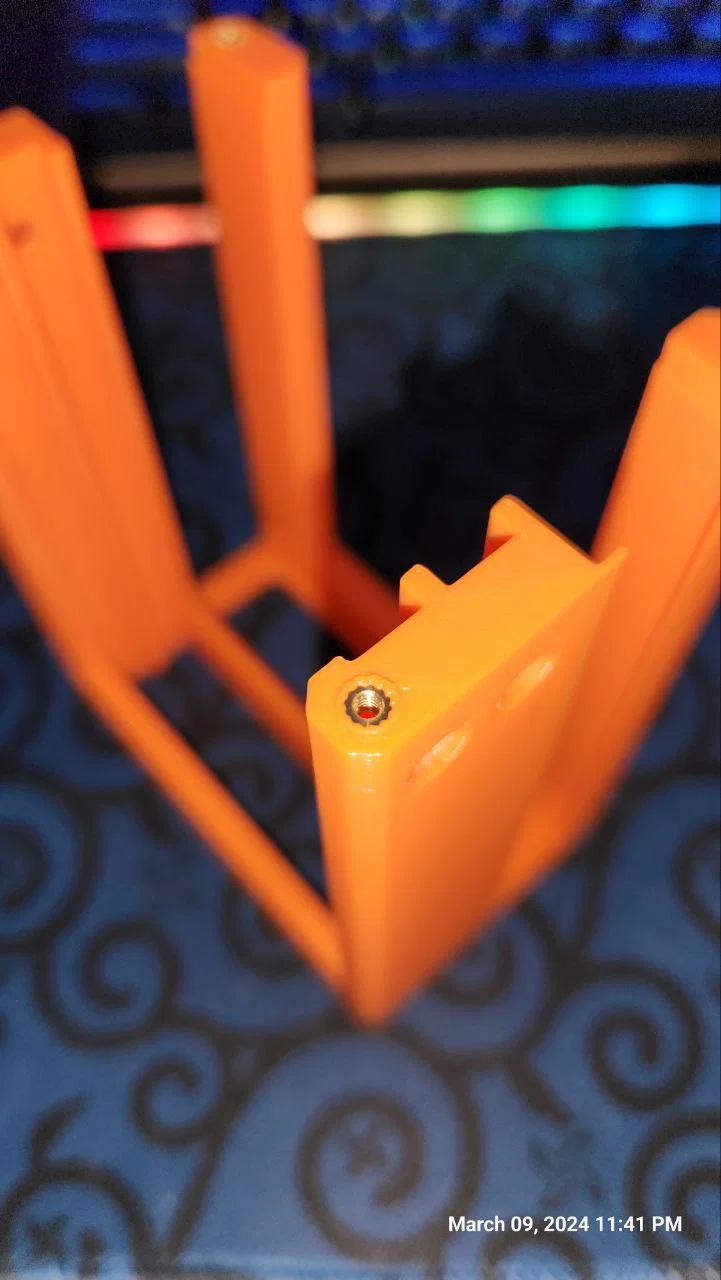

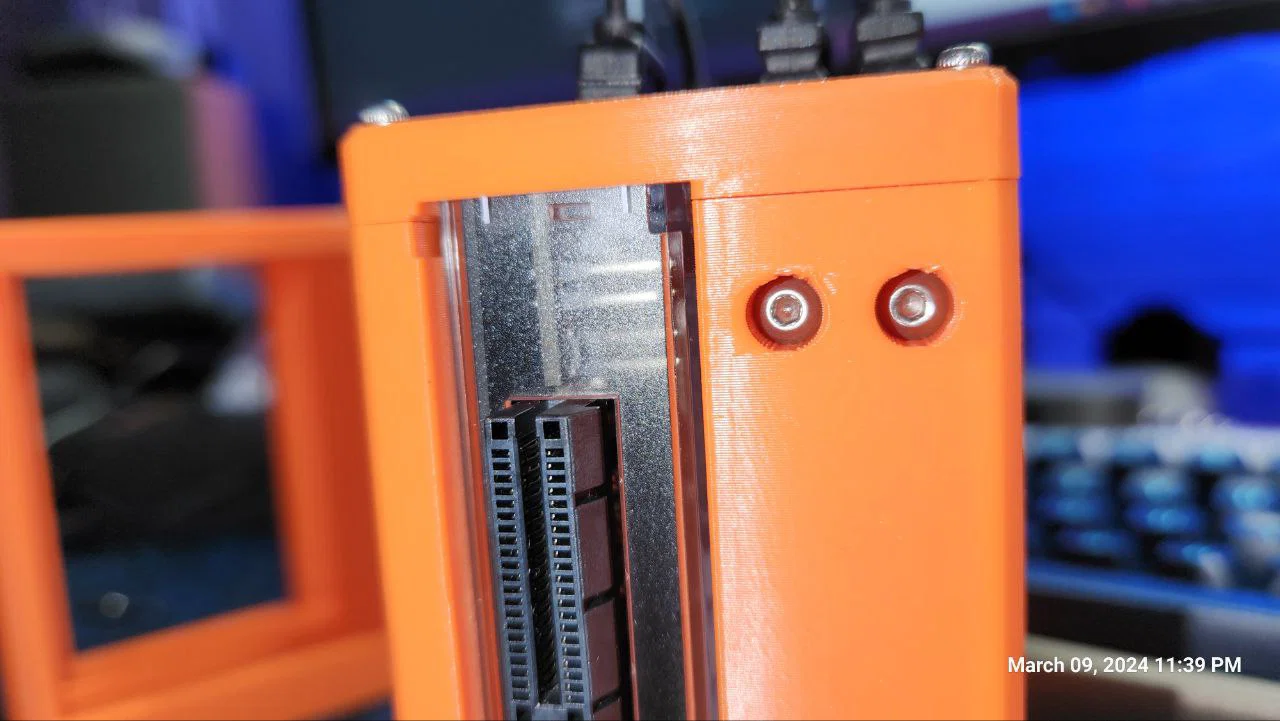

• 4 insert đồng M2.5 cho phần đáy
• 1x quạt 60x60mm (kèm ốc gắn — trường hợp của mình là 4x M3x20mm).

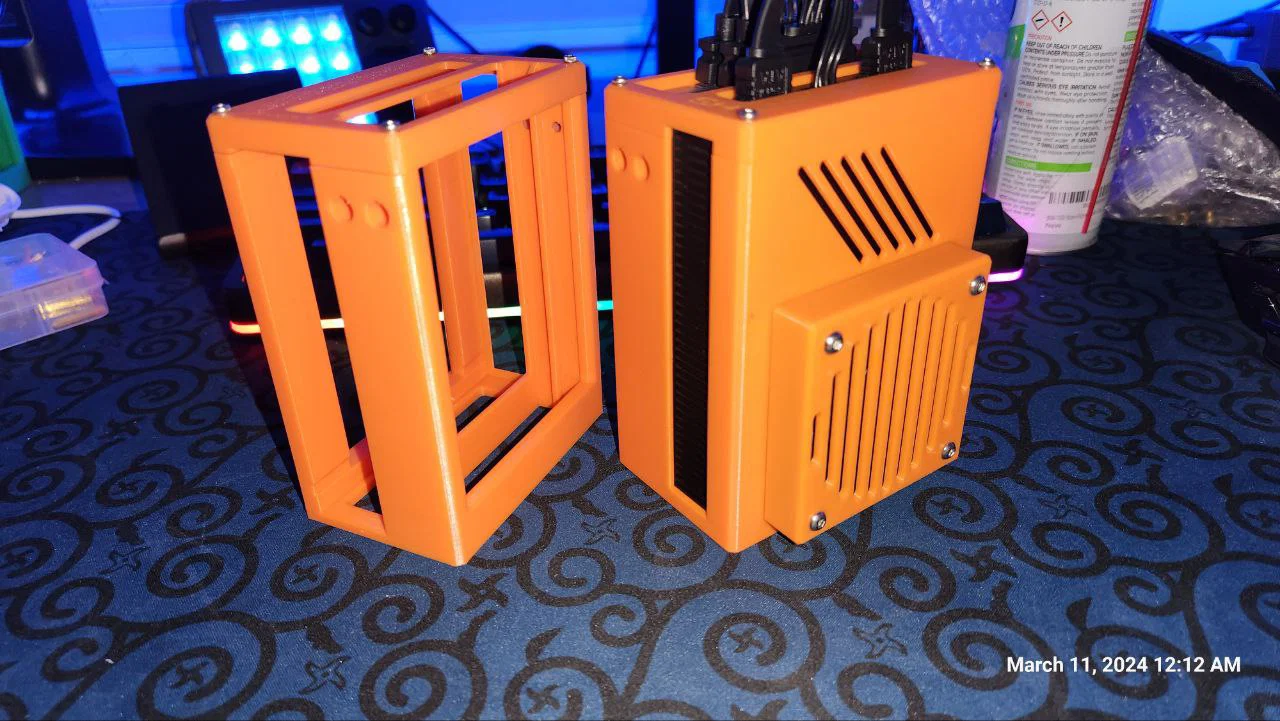

Phần nắp trên dùng chung cho cả hai phiên bản (ZimaBlade_Case_v1.5_Top_all_models).

Chọn một trong hai:

• Không dùng tản nhiệt chủ động: ZimaBlade_Case_v1.5_Bottom_no_fan

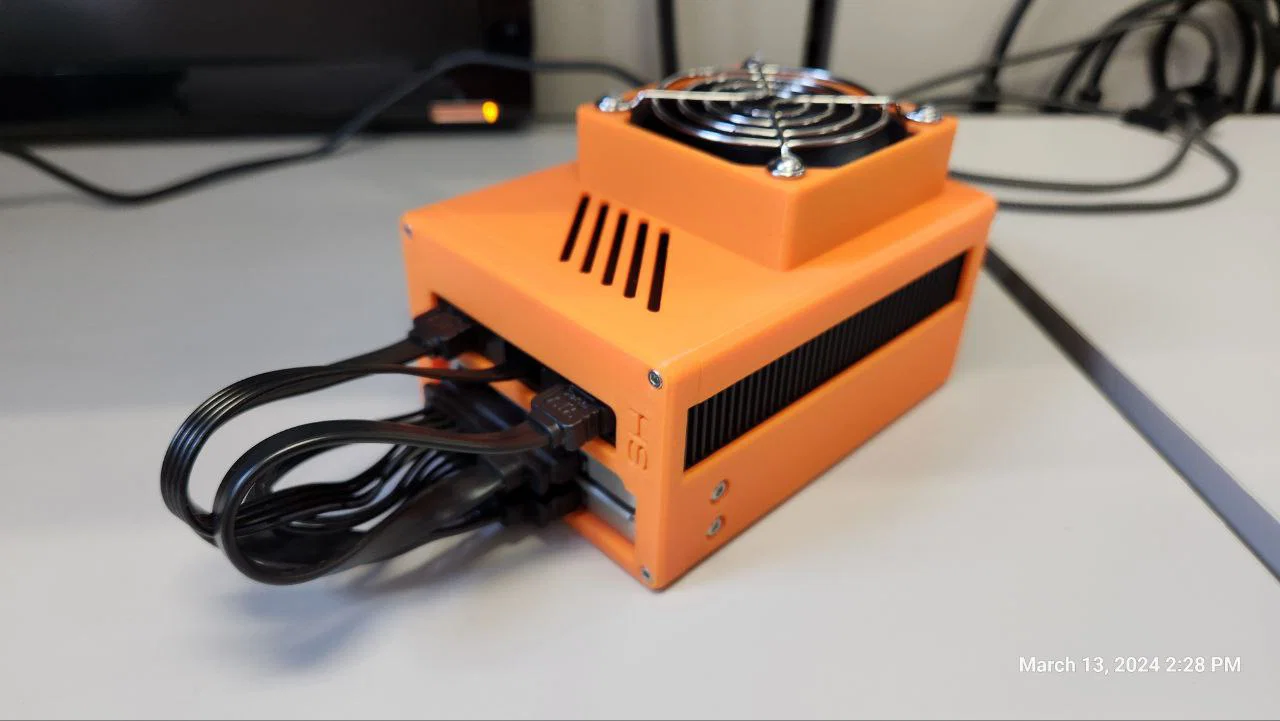

• Có ngàm gắn tản nhiệt chủ động: ZimaBlade_Case_v1.5_Bottom_60x60_fan

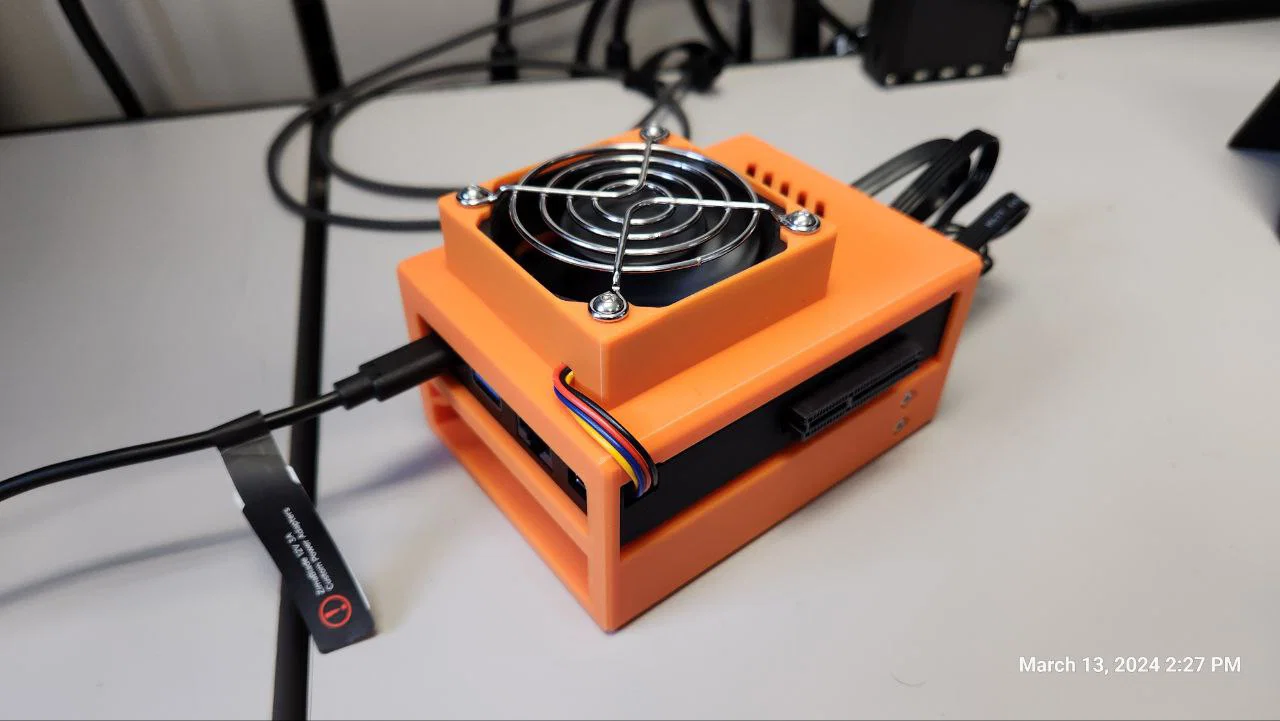

Mình đang dùng cái quạt này (quạt 4 pin): https://www.amazon.com/gp/product/B07ZJLVF31/ chiều cao ~15mm. Mình nối nó vào cổng CPU_FAN bằng JST MX 1.25 4Pins Connector (bạn phải thay đầu connector quạt zin, dùng miếng FAN_TRIM_15mm).

Nếu bạn không muốn làm vậy thì có thể dùng quạt USB này: https://www.amazon.com/gp/product/B0821YC2NW/ (có kèm lưới che quạt bằng dây nhìn cũng ổn — ghép với FAN_TRIM_10mm).

Ghi chú v1.4:

• Thêm FAN_TRIM để dùng lưới kim loại cho quạt.
• Chừa thêm khoảng trống cho đầu nối SATA và POWER của SSD bên dưới.
• Thêm các hốc trên phần TOP để giấu đầu ốc.
• Thêm hốc cho tán/ê-cu của ốc quạt.
• Thêm phần “cửa sổ” Zimablade và một đường luồn cho cáp CPU_FAN.
• Thêm vát mép (chamfer) cho phần trên và dưới để giảm cạnh sắc.

Ghi chú V1.5:

• Thêm hốc tại vị trí lắp insert đồng để lắp khít hơn.
• Tăng khoảng cao cho ốc bắt SSD, bạn sẽ cần ốc dài hơn nhưng nhìn đẹp hơn.
• Thêm FAN_TRIM 15mm (để dùng thì cần 4x M3x25mm).

Bổ sung 18/03/2024:

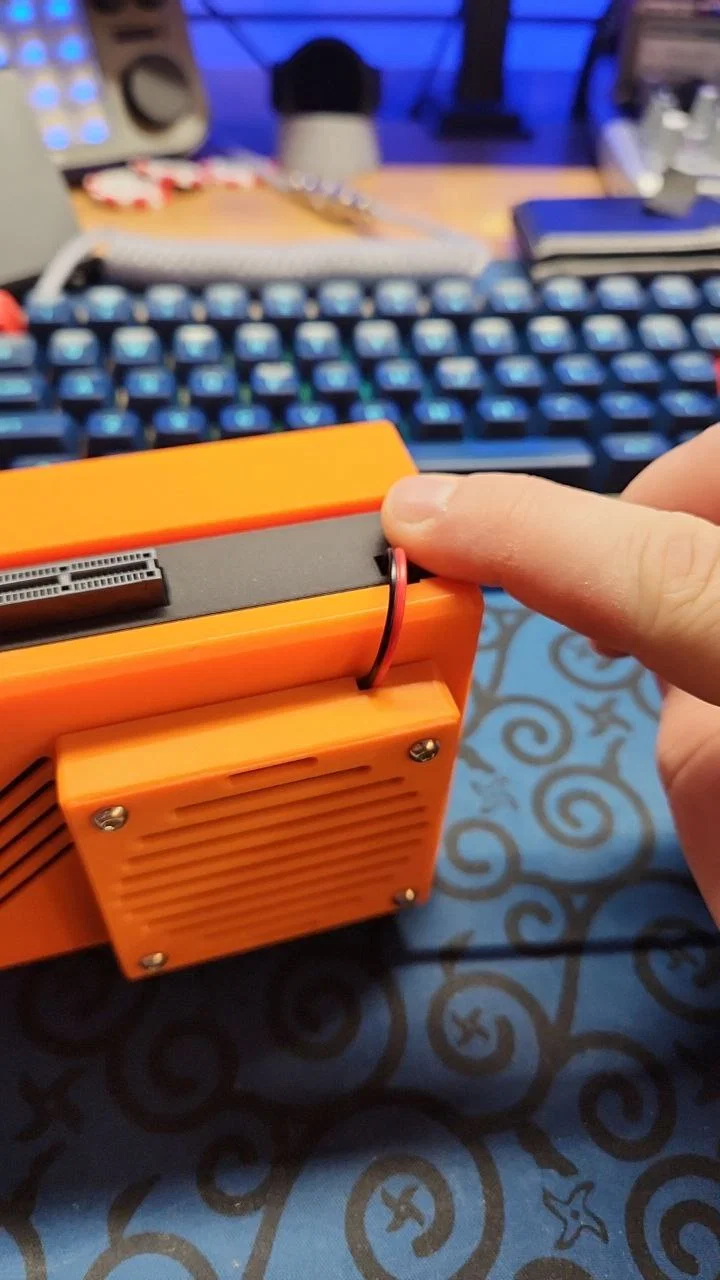

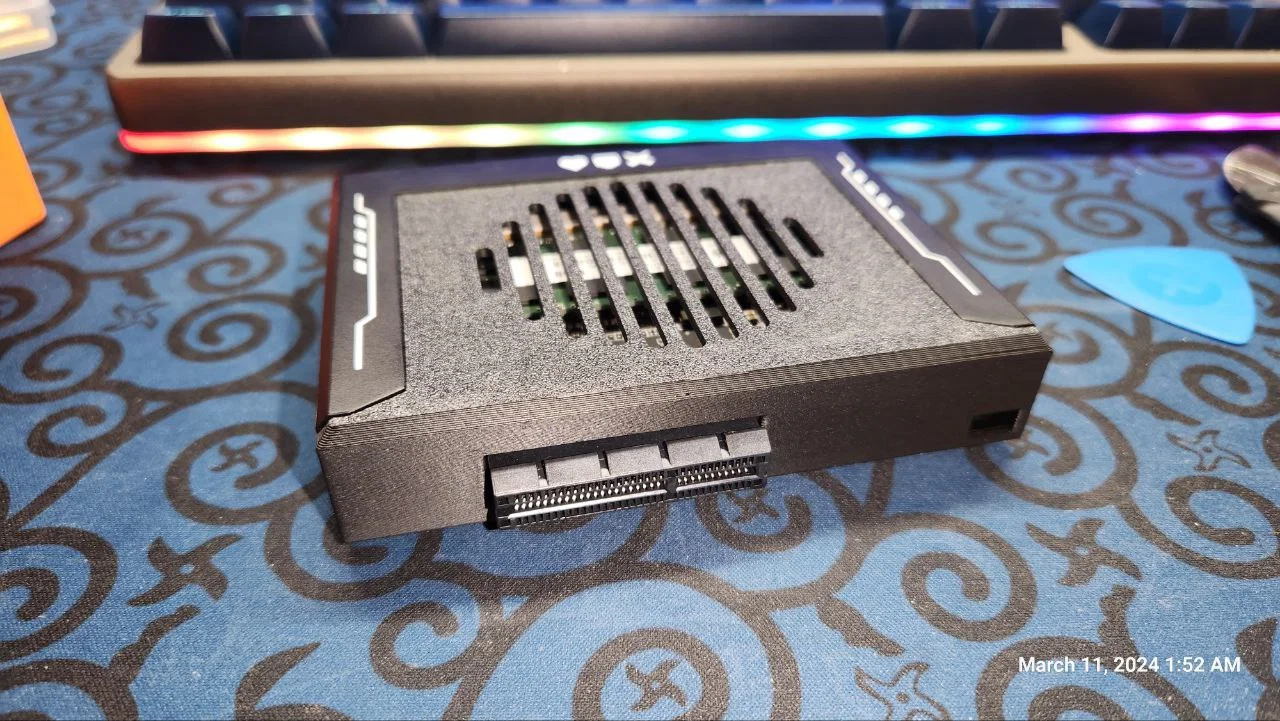

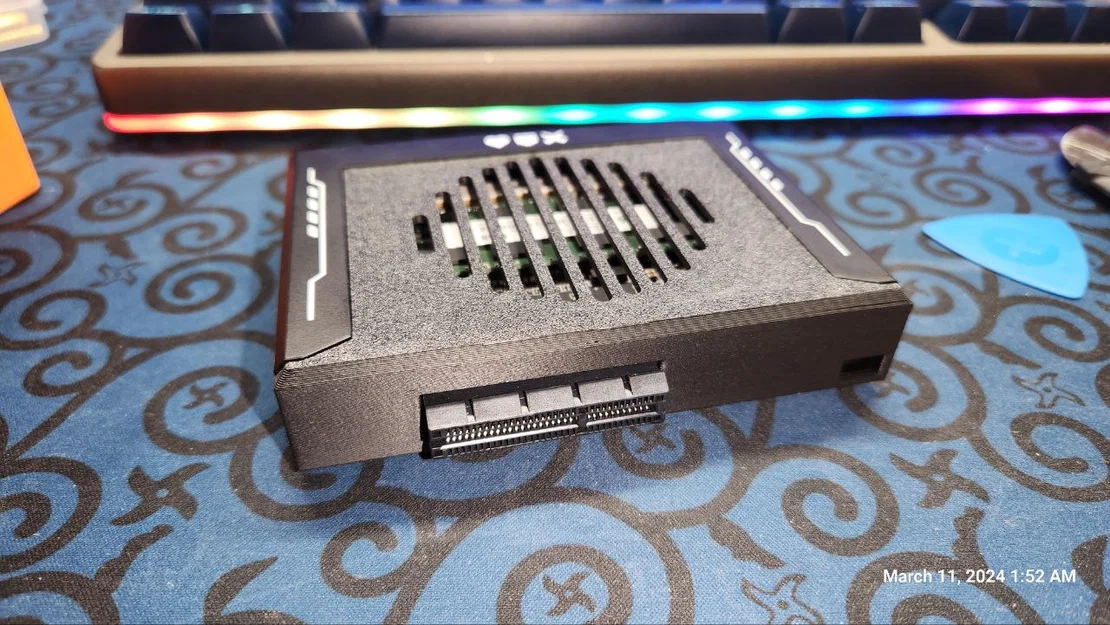

• Thêm chi tiết insert để chồng case Zimablade lên trên GL.iNet GL-MT3000 (Beryl AX)

Mình đang tham gia một cuộc thi, bạn vui lòng upvote cho mình (hoặc user khác bạn thích hơn) tại đây nha: https://icewhale.community/t/win-your-zimablade-and-zimaboard-design-3d-printed-supports-for-zima-hardware/593/6
