Xerses - Bộ ngàm gắn LED add-on cho X3D v3 AMS Riser

Lúc mình đi kiếm một cái AMS riser, mình muốn một kiểu dáng cụ thể, nhưng cũng muốn loại có mép trong vát (bevel) để mình gắn được một dải COB LED strip và cắm thẳng vào cổng USB 5V của con P1S. Mình tìm hoài không thấy cái nào có tuỳ chọn LED, mà cũng không muốn phải in thêm một cái riser mỏng thứ hai chỉ để gắn LED như một số bạn khác làm. Cái mình thấy hợp gu là mẫu X3D-v3 AMS Riser do lehighluke tạo (link bên dưới). Riser của bạn ấy là bản remastered của mẫu X3D-v3 Riser | Bambu Lab X1/P1 AMS Stand của DutchWorkX3D (link bên dưới). Dù cả hai đều không có tuỳ chọn LED, nhưng mình nảy ra ý tưởng làm thêm vài chi tiết có thể dán bằng keo CA lên thiết kế gốc—và đó chính là bản make này.

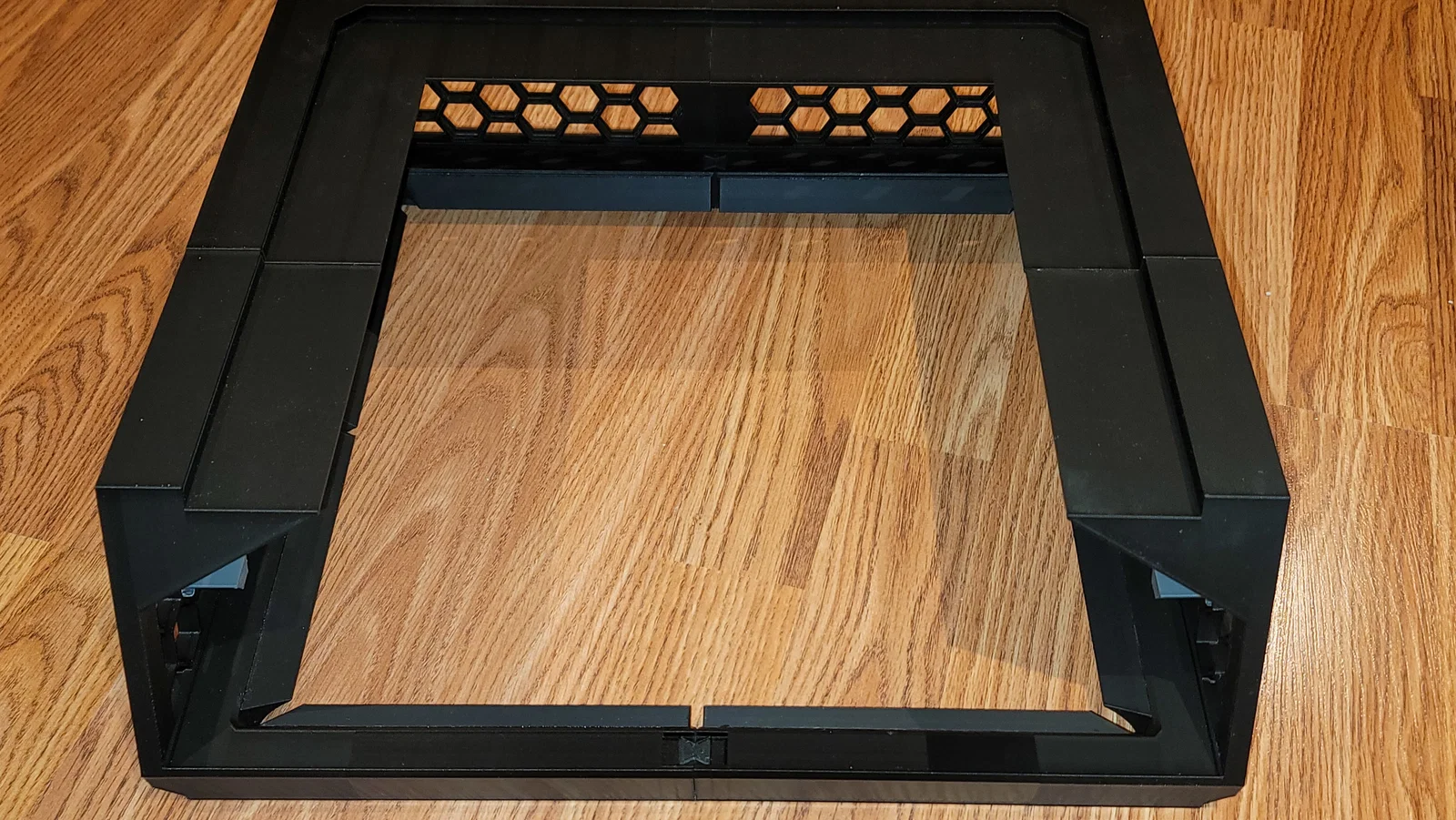

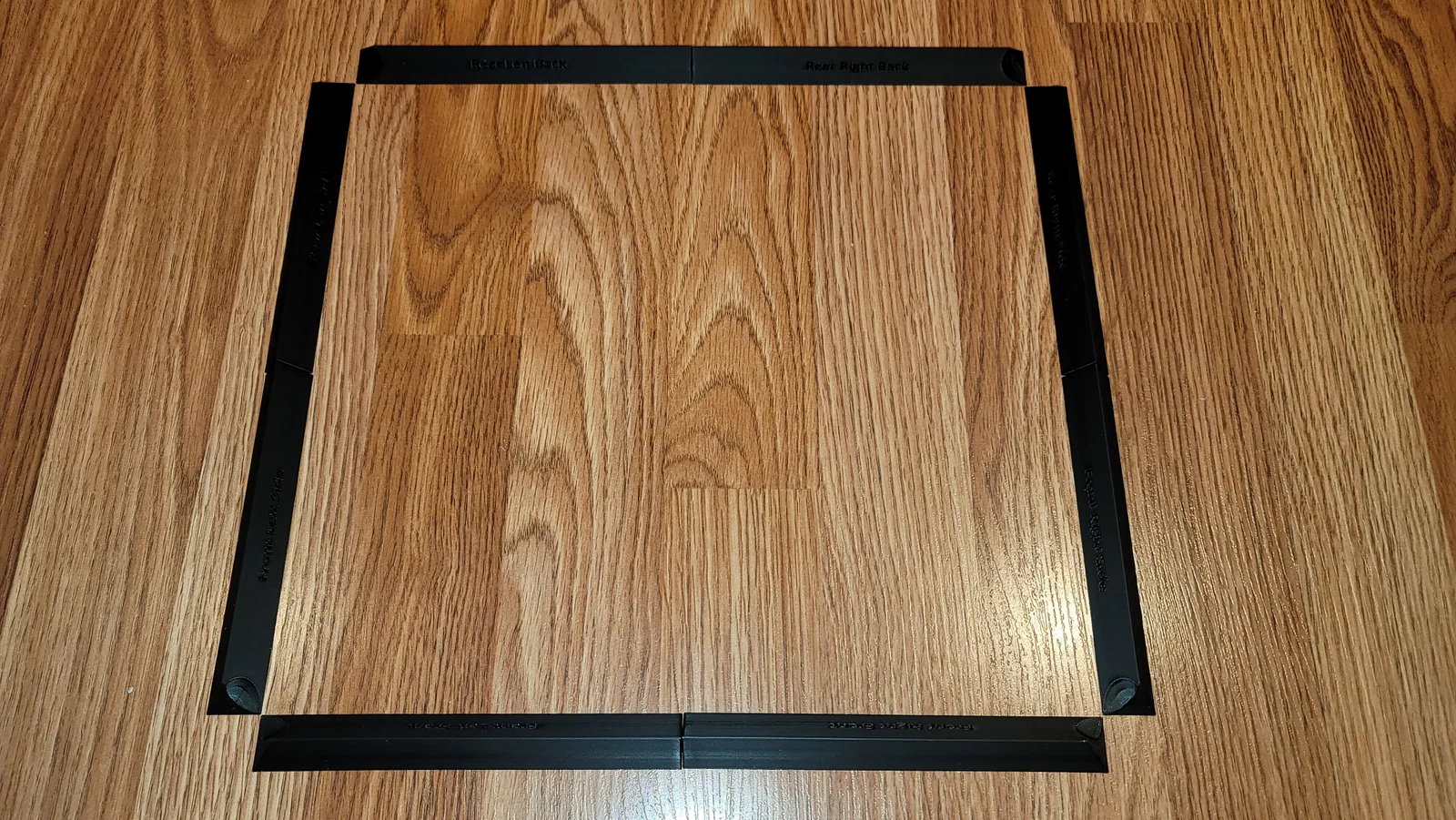

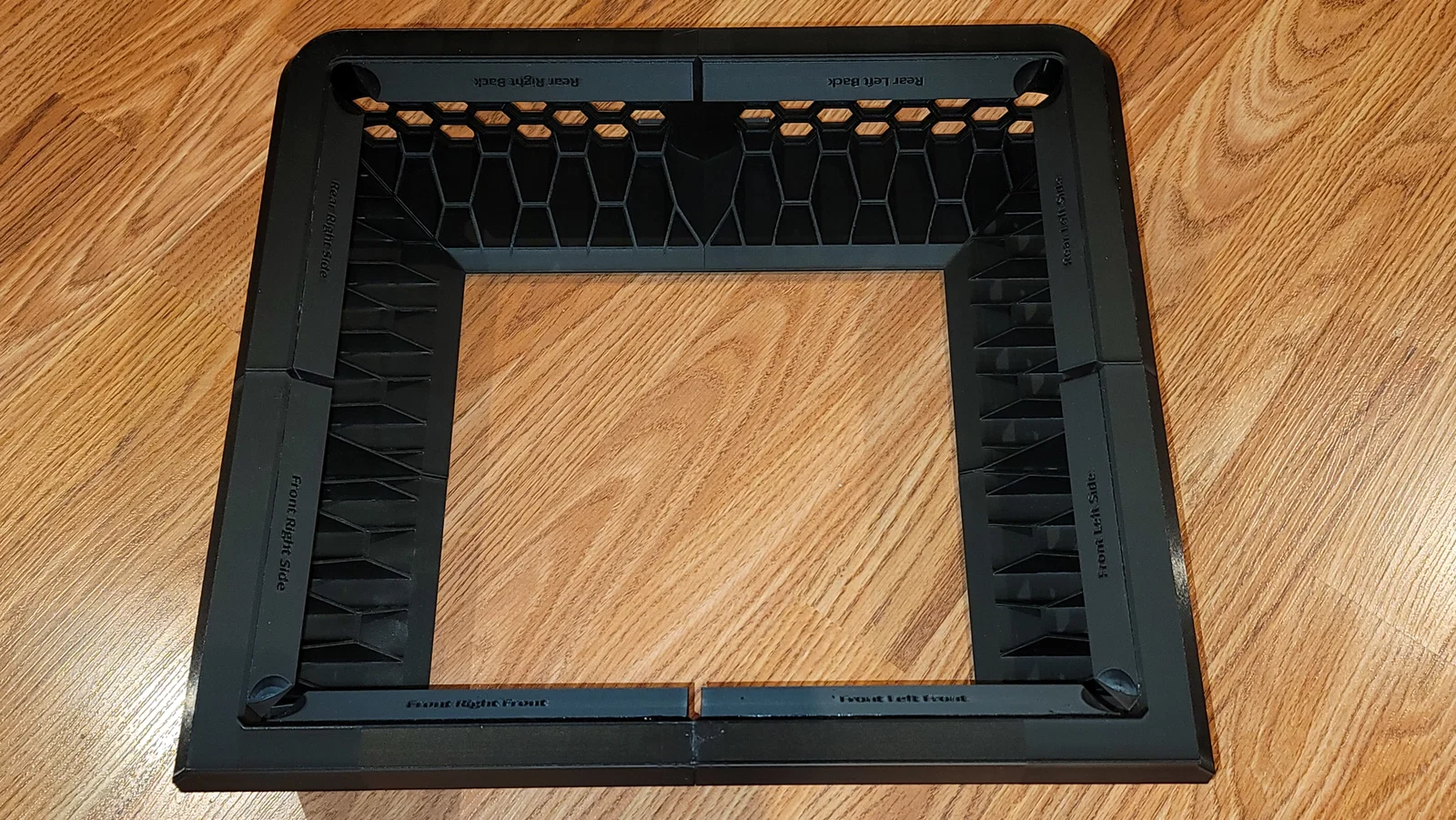

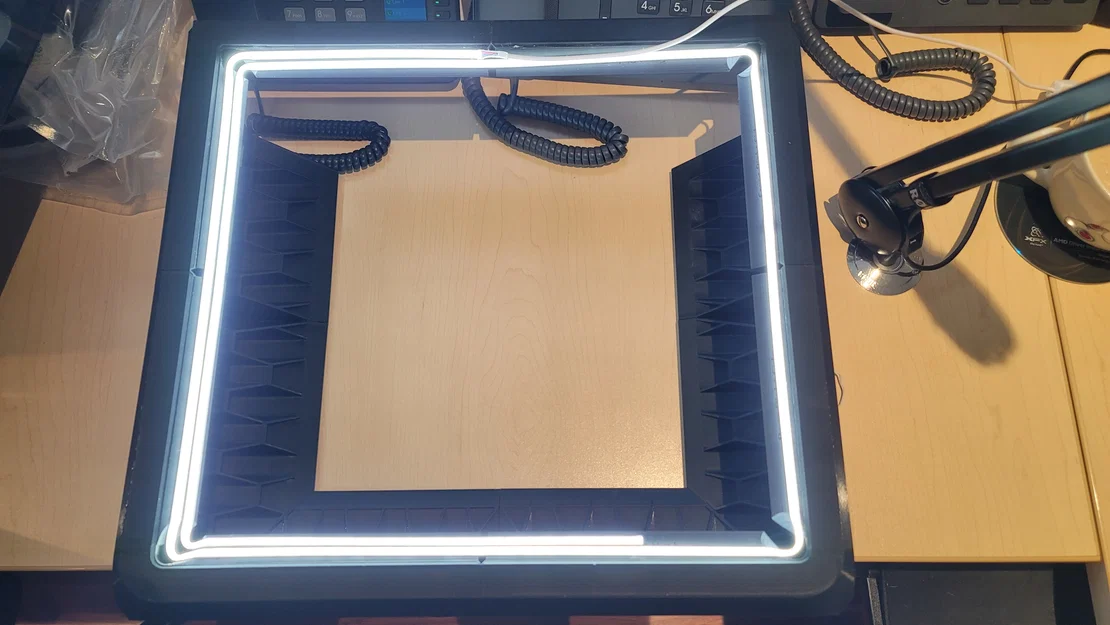

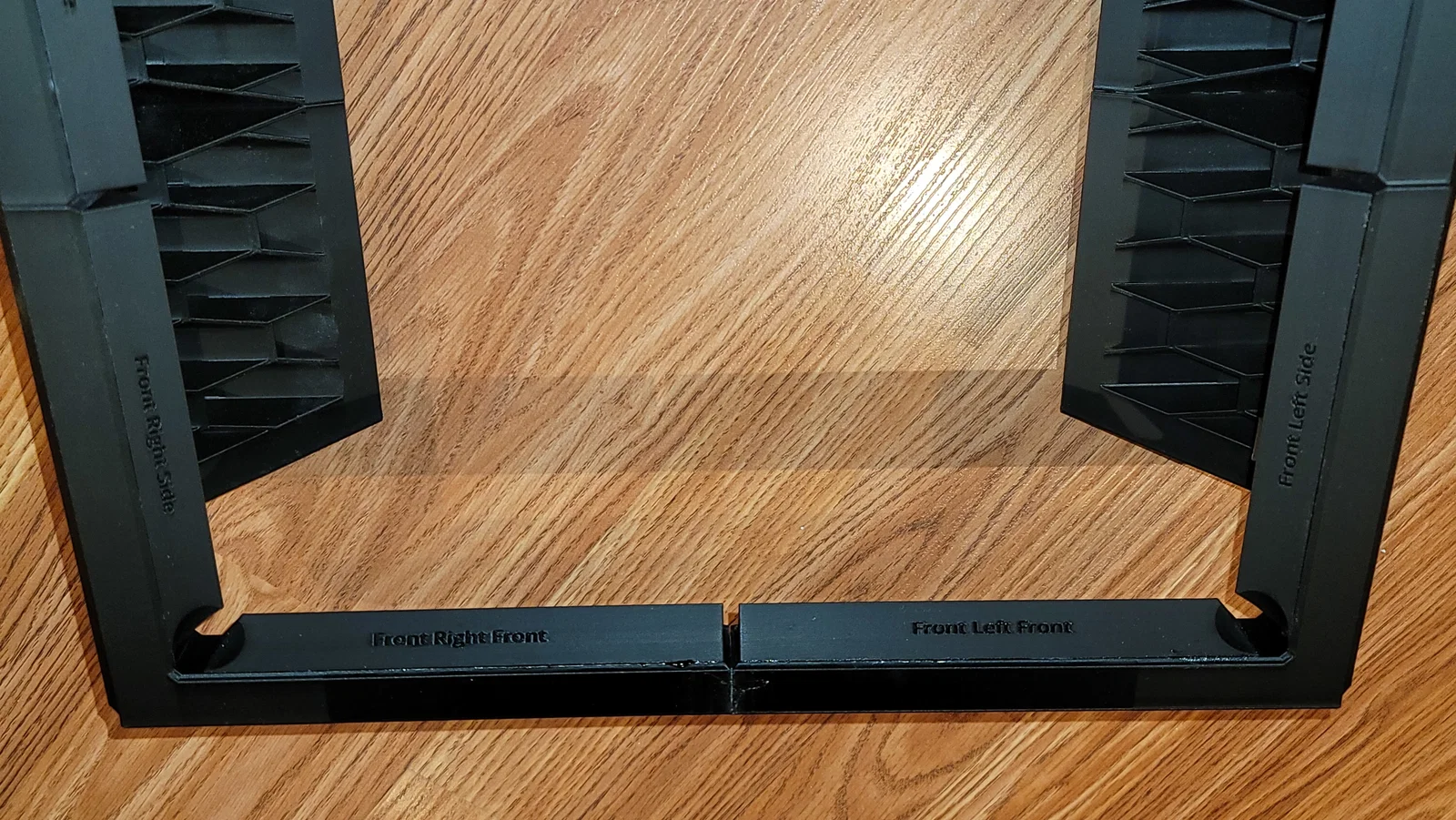

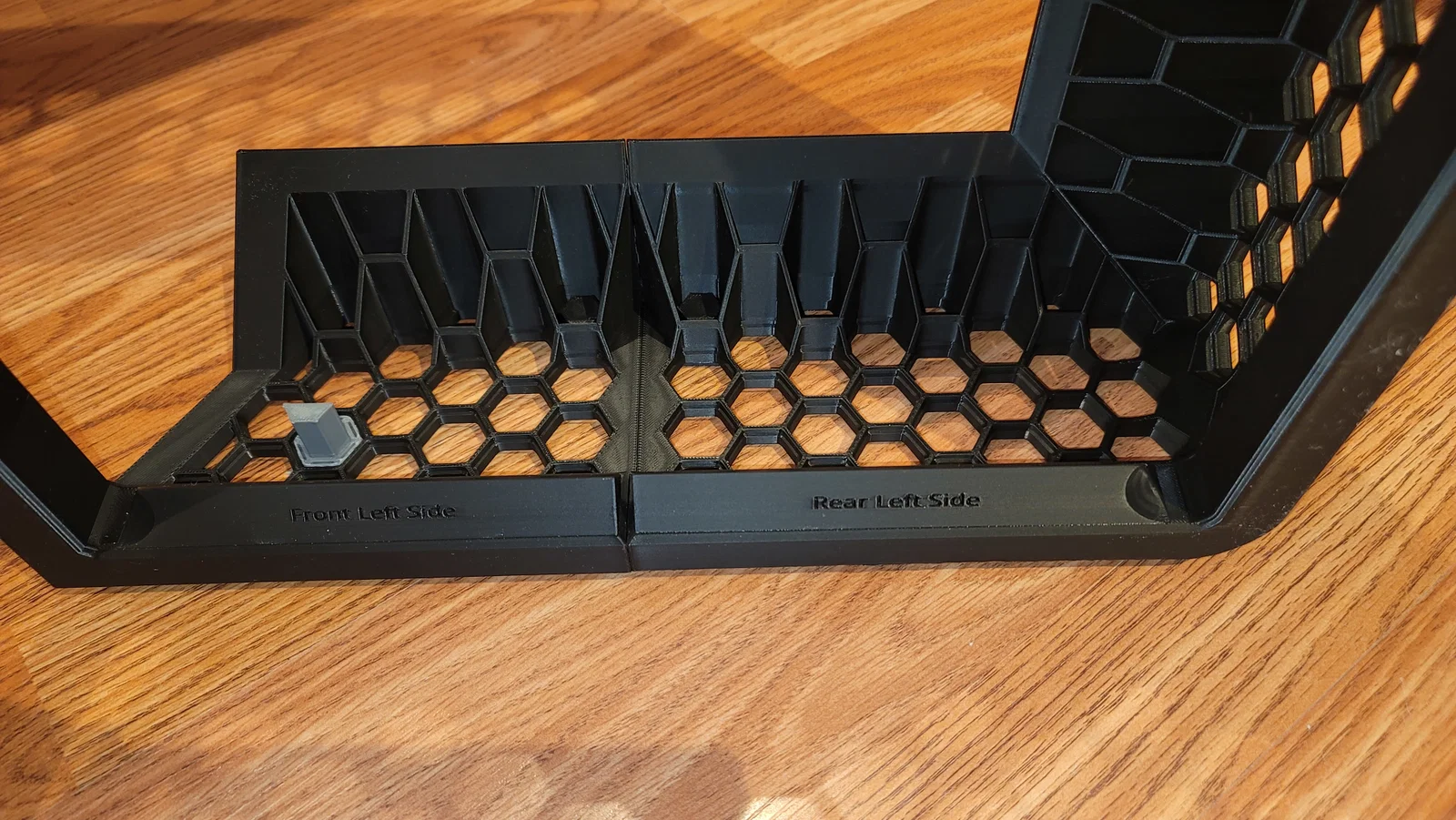

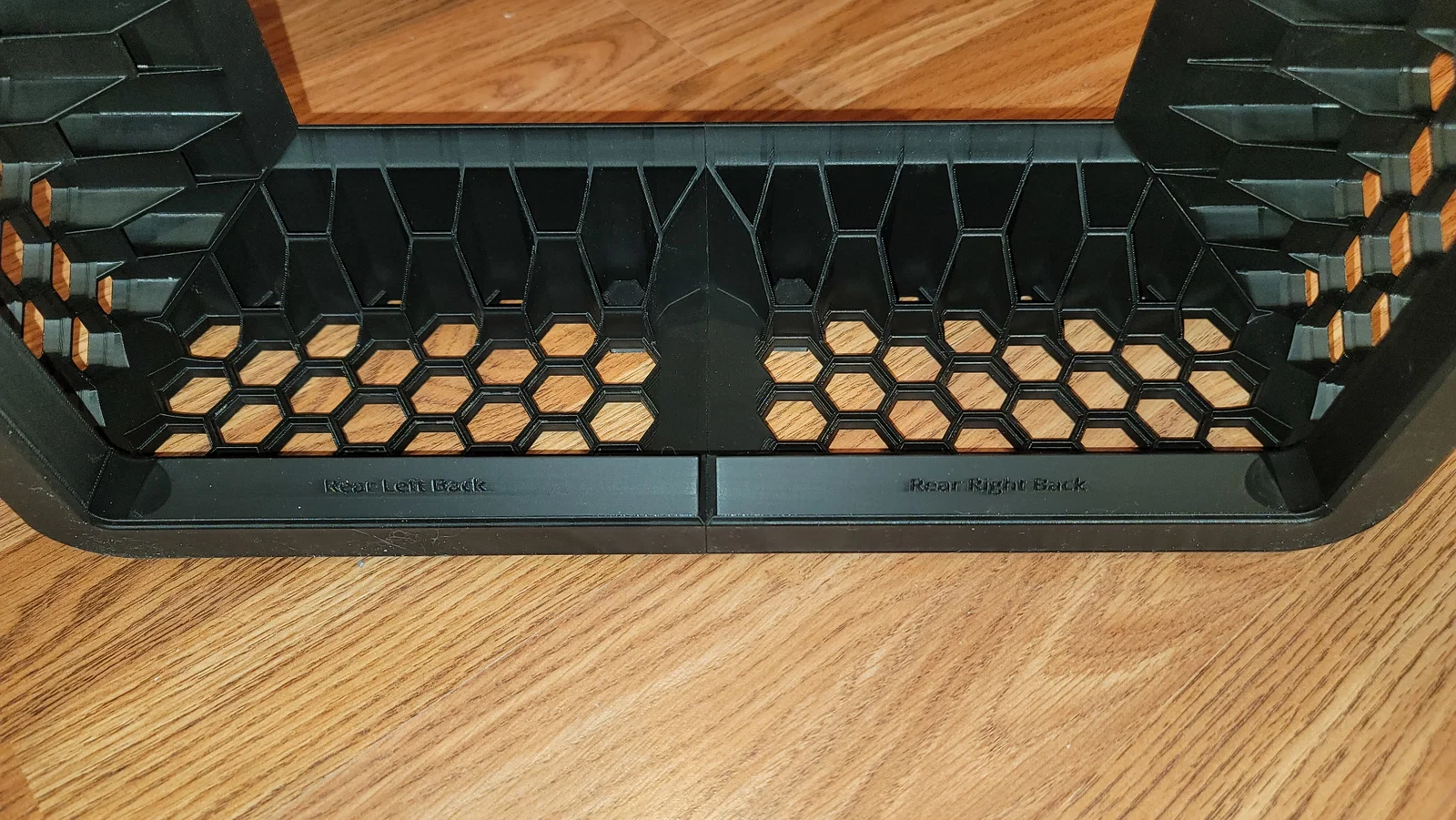

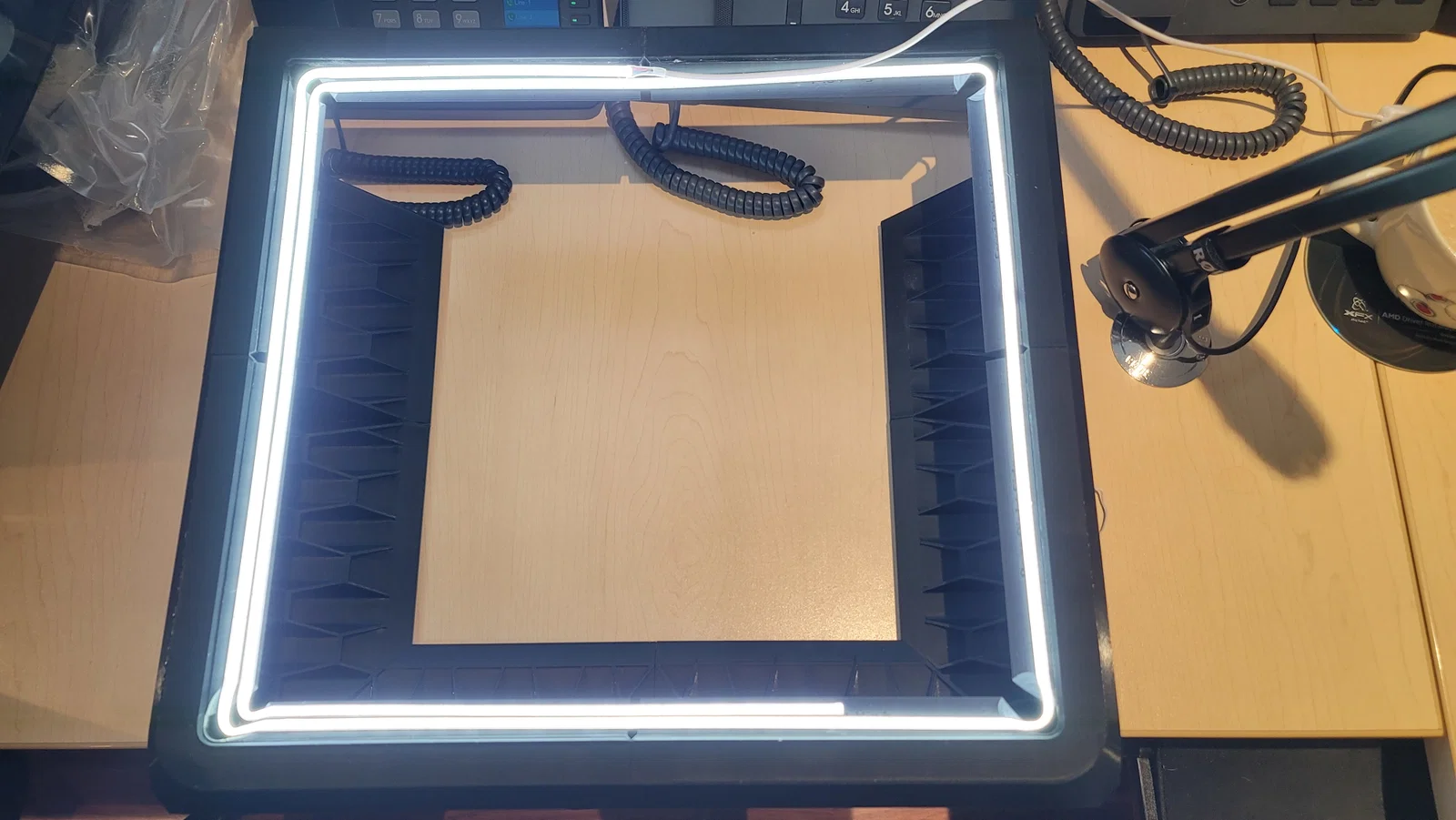

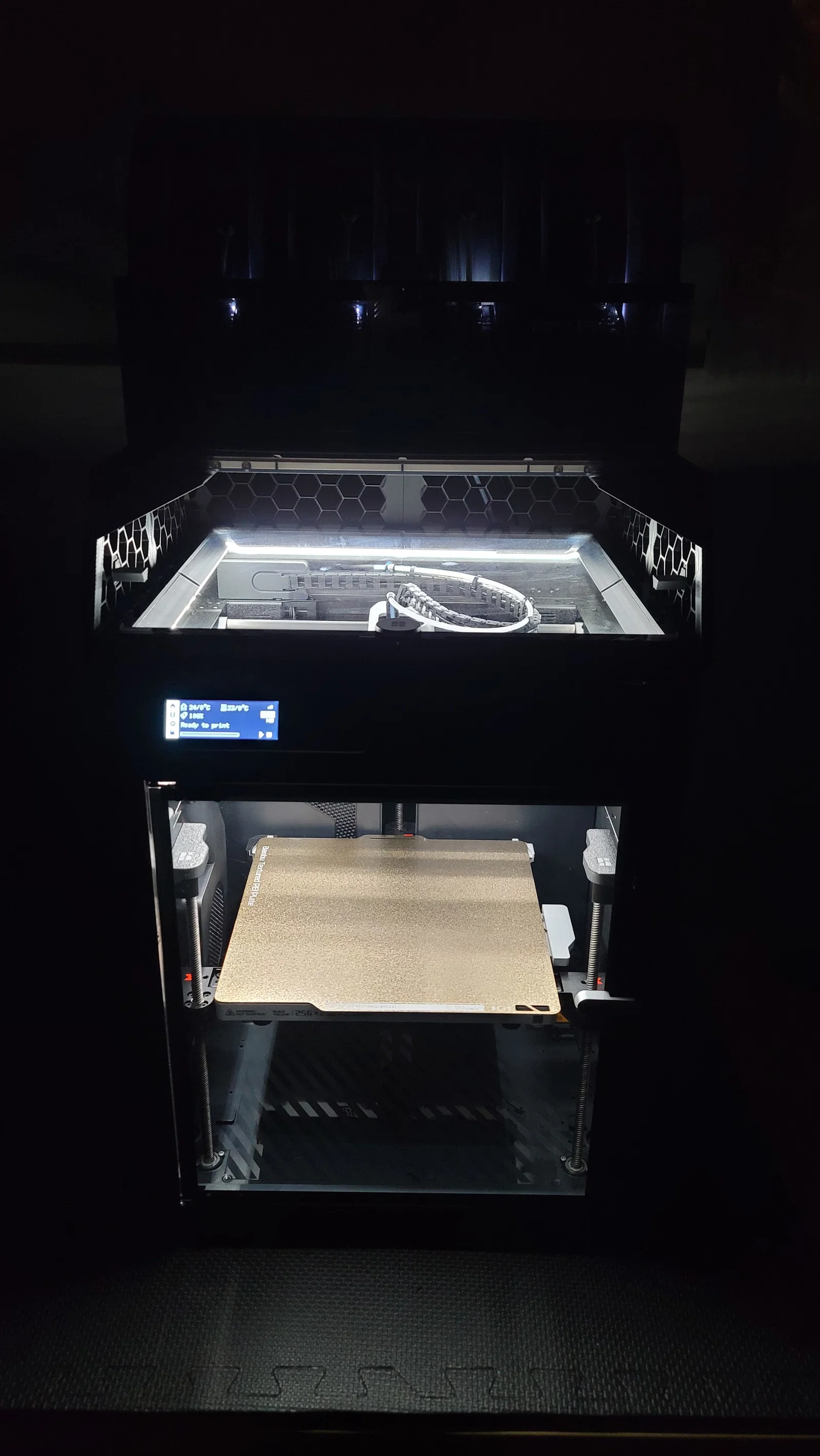

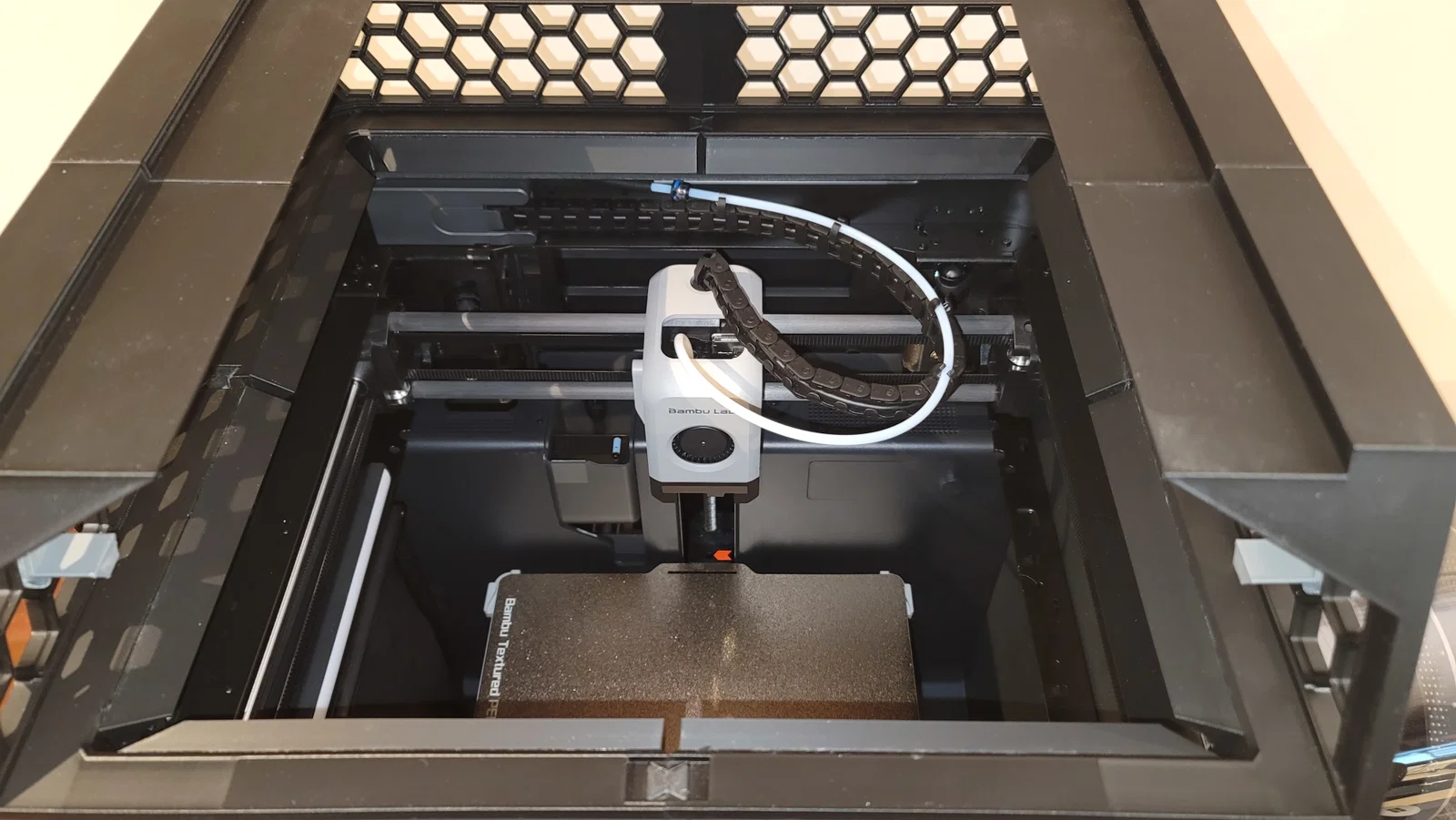

Các chi tiết này được thiết kế để dán trực tiếp lên khung X3D V3 AMS Riser, cho phép gắn thêm COB LED strip, đồng thời để dải LED nghiêng xuống dưới nhằm tránh bị chói khi nhìn vào phần trên của máy in. Mặt đáy của các chi tiết này tạo ra một bề mặt cao 18mm để dán COB LED strip gần như mọi bề rộng. Mình chừa khoảng hở ở các góc, và thêm một chút dạng “hang/cave” ở mỗi chi tiết góc để LED strip có thể bẻ cong và quấn vòng quanh toàn bộ.

Đây mới là bản make gốc thứ hai của mình, nên vẫn còn chỗ để cải thiện và có thể sau này sẽ có các bản chỉnh sửa.

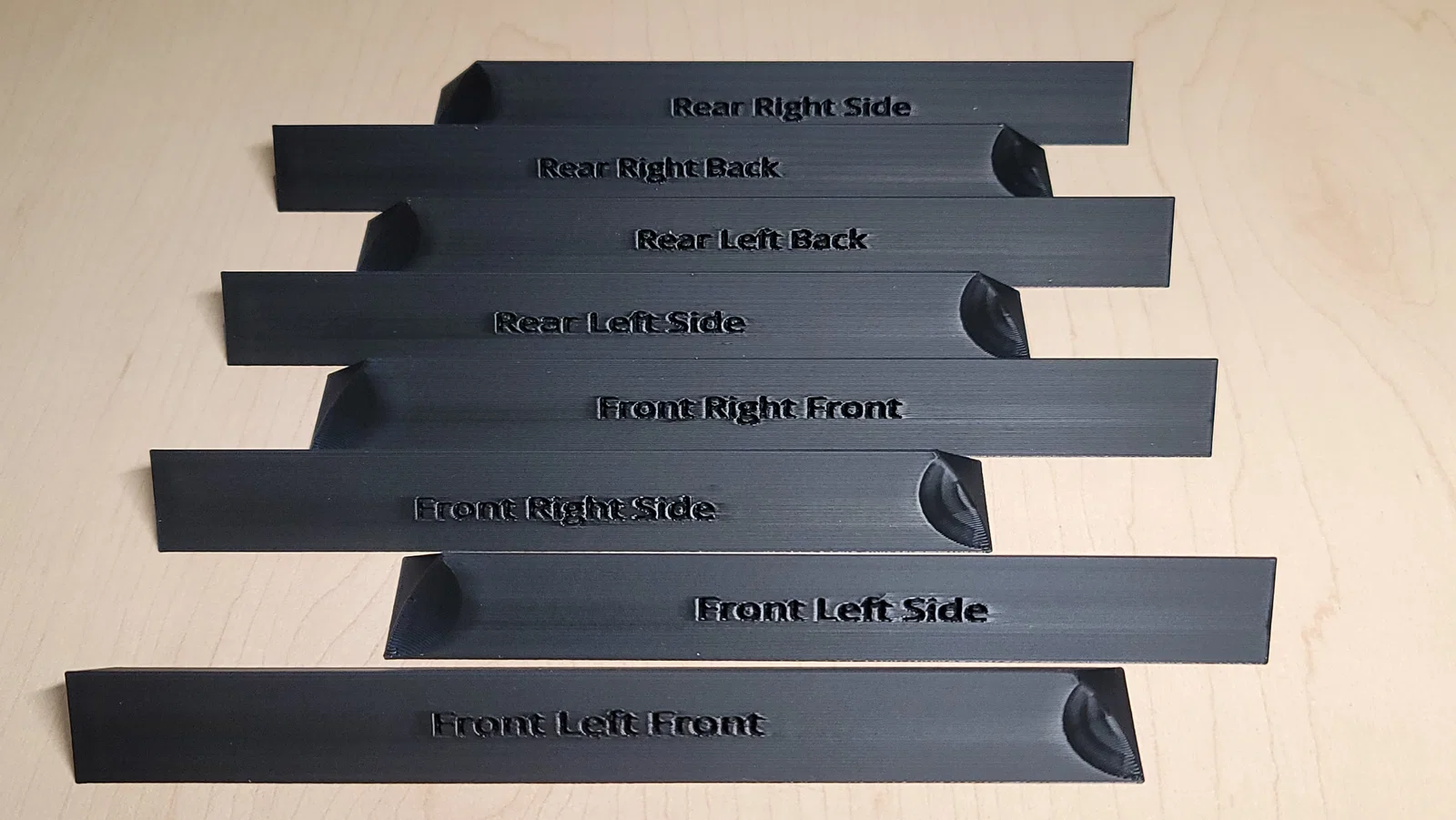

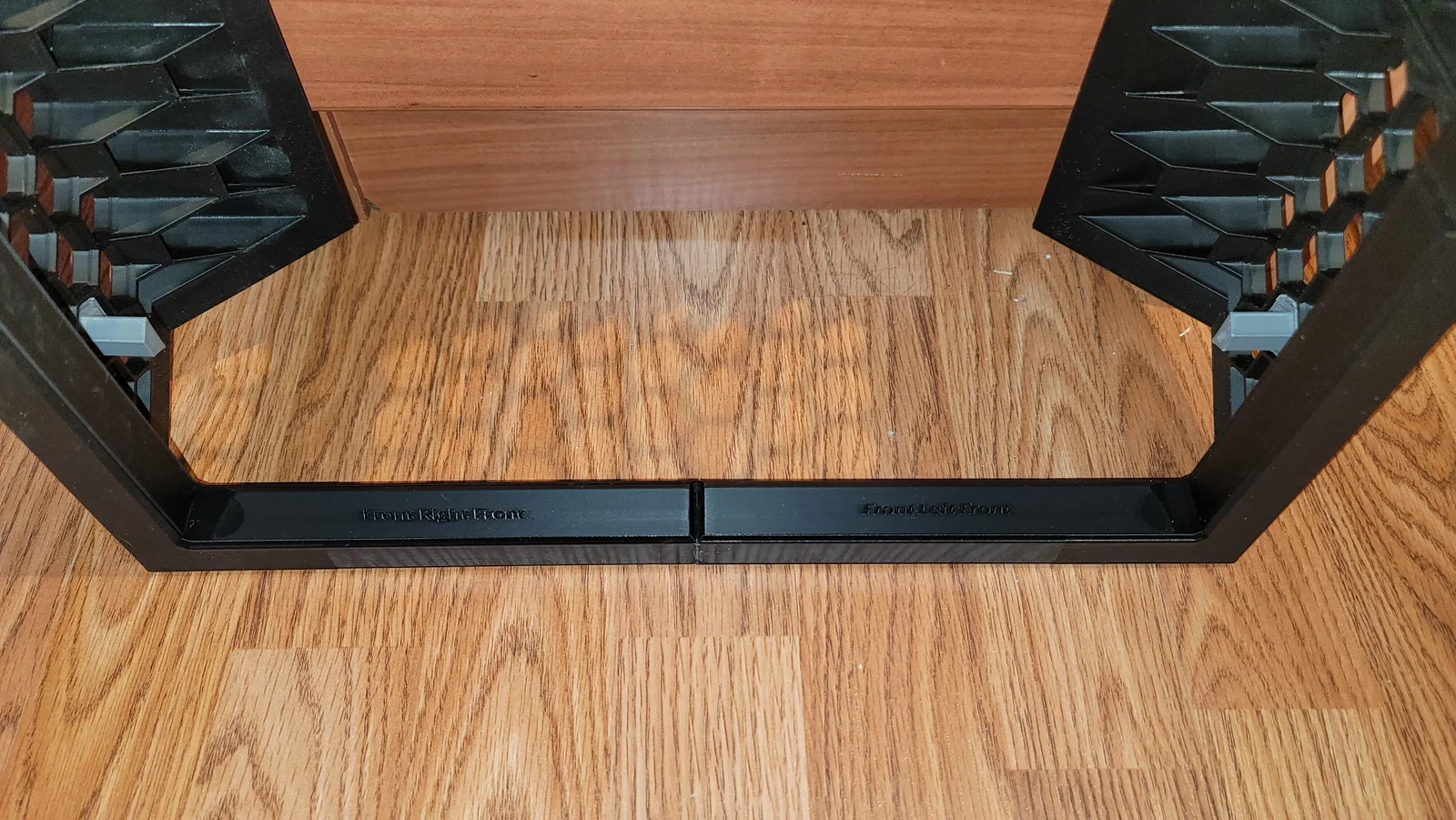

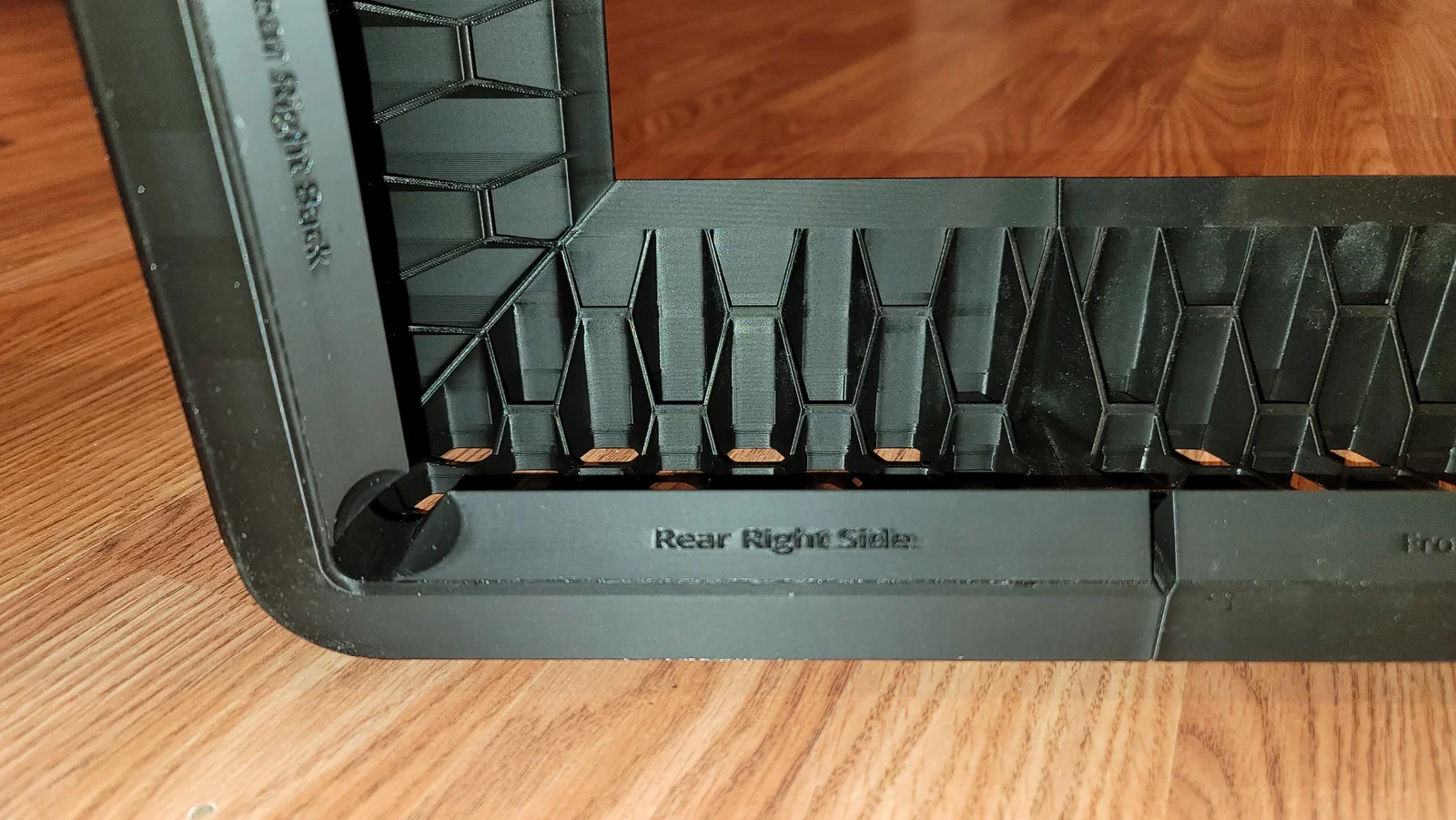

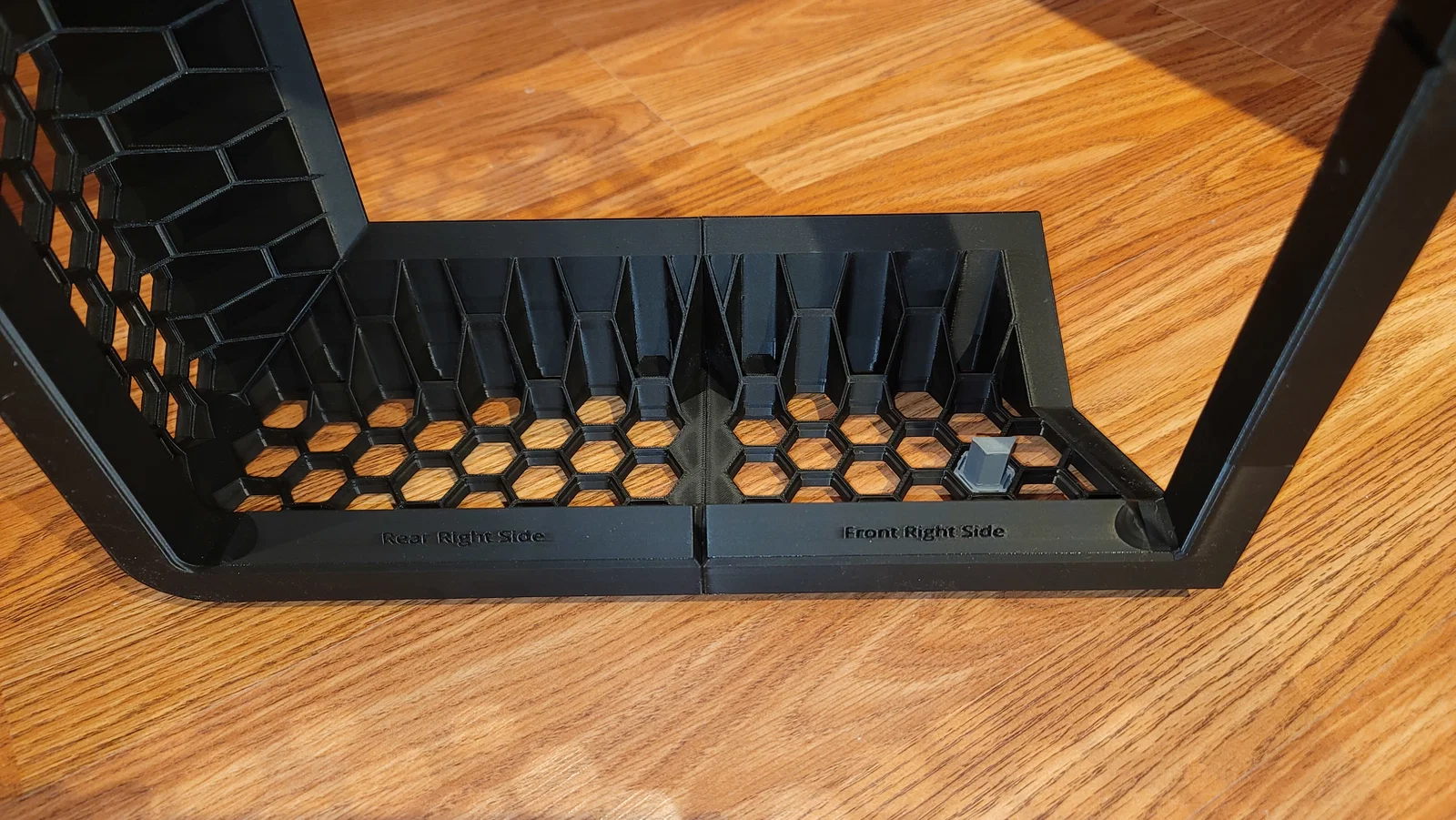

Trong phần file có STL gồm đủ 8 chi tiết (mỗi chi tiết đều được ghi định danh), và cả file 3MF của mình. Mình in bằng Bambu Studio với setting standard 0.2, dùng Sunlu PLA Meta màu đen.

COB LED mình đang dùng là loại USB có nút bấm, bản 2 mét ở link này: https://www.aliexpress.com/item/1005004585867911.html

2024-03-06 : Mình đã thêm một file PDF hướng dẫn lắp LED strip mà mình nhận được hôm nay. Trong đó cũng có vài hình cận cảnh kết quả cuối. Chúc mọi người vui vẻ!

Đây là riser mình đang dùng – Remastered X3D V3 Riser của lehighluke: *** LƯU Ý QUAN TRỌNG về bản remastered mình dùng (xem comment mình đã đăng trong phần make). Mình in các phần của AMS riser theo hướng nằm ngang (in trên cạnh) để đảm bảo các overhang lớn ra đẹp.

Đây là mẫu gốc mà bản remastered dựa trên – X3D V3 Riser của DutchWorkX3D:
