Bộ Dẫn Filament Bên Hông cho Anycubic Kobra (Anycubic Kobra Lateral Filament Guide)

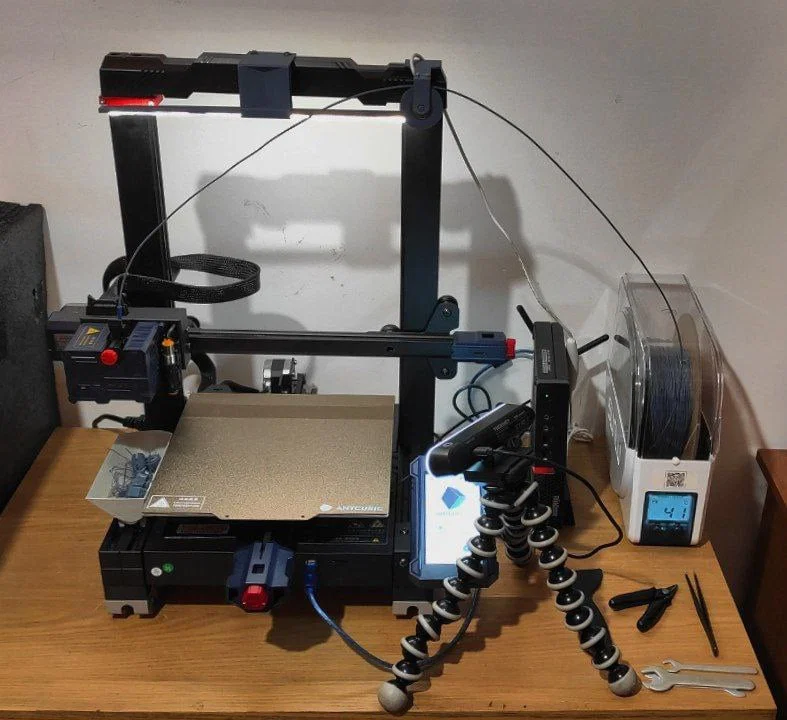

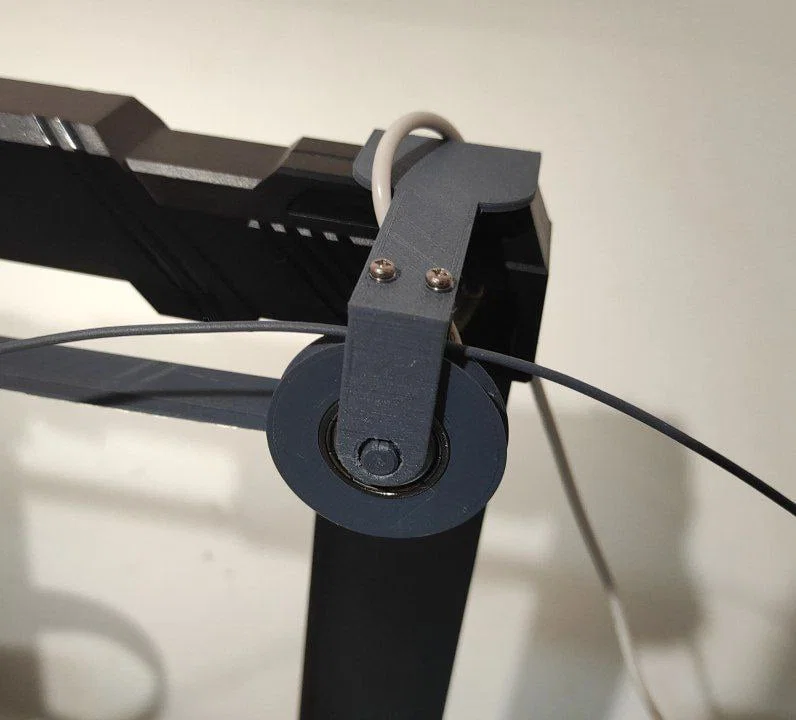

Đây là một filament guide cho Anycubic Kobra, rất hợp nếu bạn để giá cuộn filament ở bên hông máy in, hoặc như trường hợp của mình là để trong máy sấy filament. Nó dẫn filament đi từ bên hông, và có thể gắn vào hai lỗ trên hai bên khung trên của máy in. Bạn cũng cần 1 vòng bi 608ZZ (8x22x7mm) cho pulley và 2 con vít M2.5.

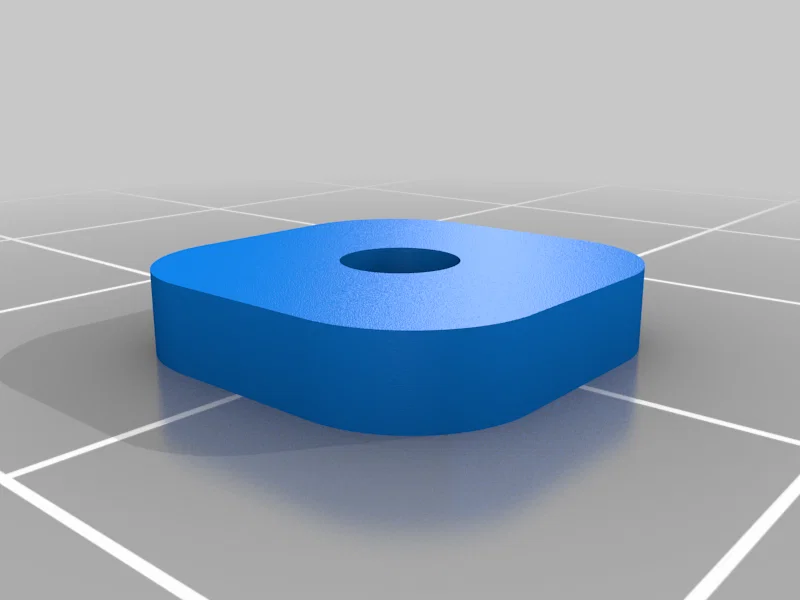

CẬP NHẬT 18-02-2024: Mình đã thêm một cái stopper cho trục.

Print Settings

Printer Brand:

Anycubic

Printer:

Kobra

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

20%

Notes:

Nếu bạn sắp xếp đúng vị trí từng part trong slicer thì có thể in được hết mà không cần supports.

How I Designed This ===================

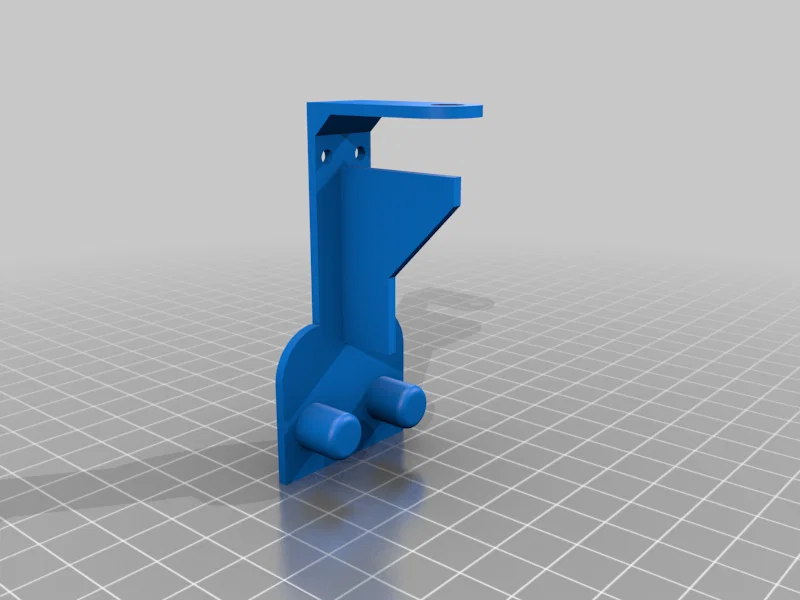

Mình dùng Fusion360 để dựng/thiết kế các chi tiết; phần pulley và trục (axis) được thiết kế để ghép với phần carrier, tạo thành một “đường hầm” nơi filament được giữ lại và chỉ có thể trượt mượt trên ray của pulley, không bị văng ra ngoài.

Mình làm món này vì các filament guide khác chưa làm mình hài lòng: nhiều mẫu vẫn thiết kế để cuộn filament nằm trên khung máy in, hoặc để “đưa filament quay lại”. Trong khi mình cần một giải pháp để dẫn filament từ bên hông.
