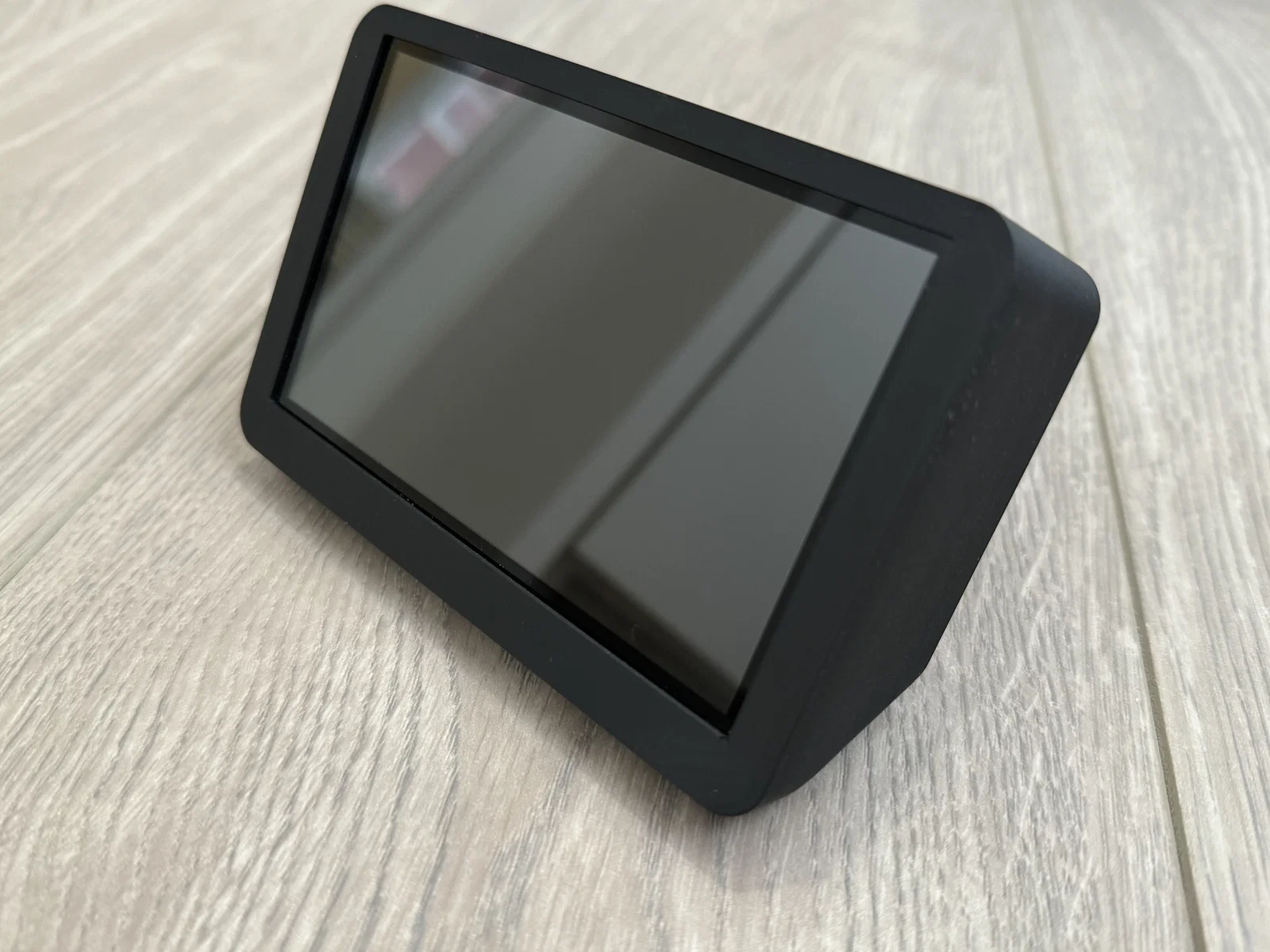

Hộp Raspberry Pi 3B+ kèm màn BTT TFT50 (Klipper Screen, Home Assistant)

Đây là phiên bản case của mình cho RPI 3B+ gắn với màn hình BTT TFT50 v2.1, có khe thông gió và chừa lối bấm các nút trên màn hình. Rất hữu ích để lắp Klipper Screen từ xa, hiển thị dashboard Home Assistant, hoặc làm bất cứ thứ gì một “máy tính màn hình cảm ứng” nhỏ gọn có thể làm!

Đã ra mắt V2!

Thay đổi chính:

1. Dùng USB-C breakout board để đi dây gọn hơn và hỗ trợ cấp nguồn USB C PD

2. Dùng vít M3x8 để giữ phần chân đế

Giới thiệu

Mình muốn làm một thiết bị màn hình cảm ứng chạy Klipper Screen từ xa để điều khiển các máy in 3D, không gắn trực tiếp lên máy in mà để trên bàn làm việc.

Tuy nhiên mình không tìm được enclosure nào đáp ứng đủ các yêu cầu:

1. Thiết kế cho RPI 3B+ và màn hình cảm ứng BTT PI TFT50 v2.1

2. Có góc nghiêng nhẹ để dùng cảm ứng thoải mái mà không dễ bị lật

3. Thông gió thụ động – không cần quạt

4. Đủ đẹp để đặt ngay trên bàn làm việc

5. Không dùng ốc – mọi thứ lắp kiểu snap fit

Vậy nên mẫu này ra đời!

Các tình huống sử dụng

Dù mình cấu hình để chạy Klipper Screen, “máy tính mini” độc lập này vẫn có thể chạy rPI desktop operating system, nên có thể dùng như một tablet cảm ứng cho nhiều mục đích: Homeassistant dashboards, mini tablet hoặc custom voice assistant. Nói chung là chỗ nào bạn cần một máy tính nhỏ kèm màn hình cảm ứng!

Thiết lập in:

In với các thông số dưới đây trên slicer bạn hay dùng:

• 0.2 layer height

• 3 perimeters

• 15% infill

• Không cần supports

• Outer perimeter first hoặc chế độ “inner-outer-inner” trong Orca slicer để đạt độ chính xác kích thước tốt nhất

• Matte PLA / ABS GF/CF để bề mặt nhìn mịn và đẹp

Case này fit khá chặt và chính xác, nên nhớ áp dụng shrinkage compensation phù hợp trong slicer nếu cần.

Bill of materials:

1. RPI 3B+

2. Heatsink cho chip RPI (không bắt buộc nhưng khuyến nghị)

3. BTT Pi TFT50 – phiên bản 2.1

4. Một ít keo 502 (superglue) để dán chân đế vào tấm lưng

5. Khuyến nghị Matte PLA vì đẹp, nhưng vật liệu nào cũng được. Với ABS/ASA nhớ đặt shrink factor phù hợp trong slicer, nếu không case sẽ không khít do co rút vật liệu.

V2 Bill of materials

1. RPI 3B+ / Pi 4

2. Heatsink cho chip RPI (không bắt buộc nhưng khuyến nghị)

3. BTT Pi TFT50 – phiên bản 2.1

4. 1x M3x8 FHCS cho phần chân đế.

5. USB Type-C Female Breakout Board (có điện trở để hỗ trợ PD delivery)

6. Micro USB Male Type B 5-Pin Jack Port để cấp nguồn cho rPI.

Lắp ráp:

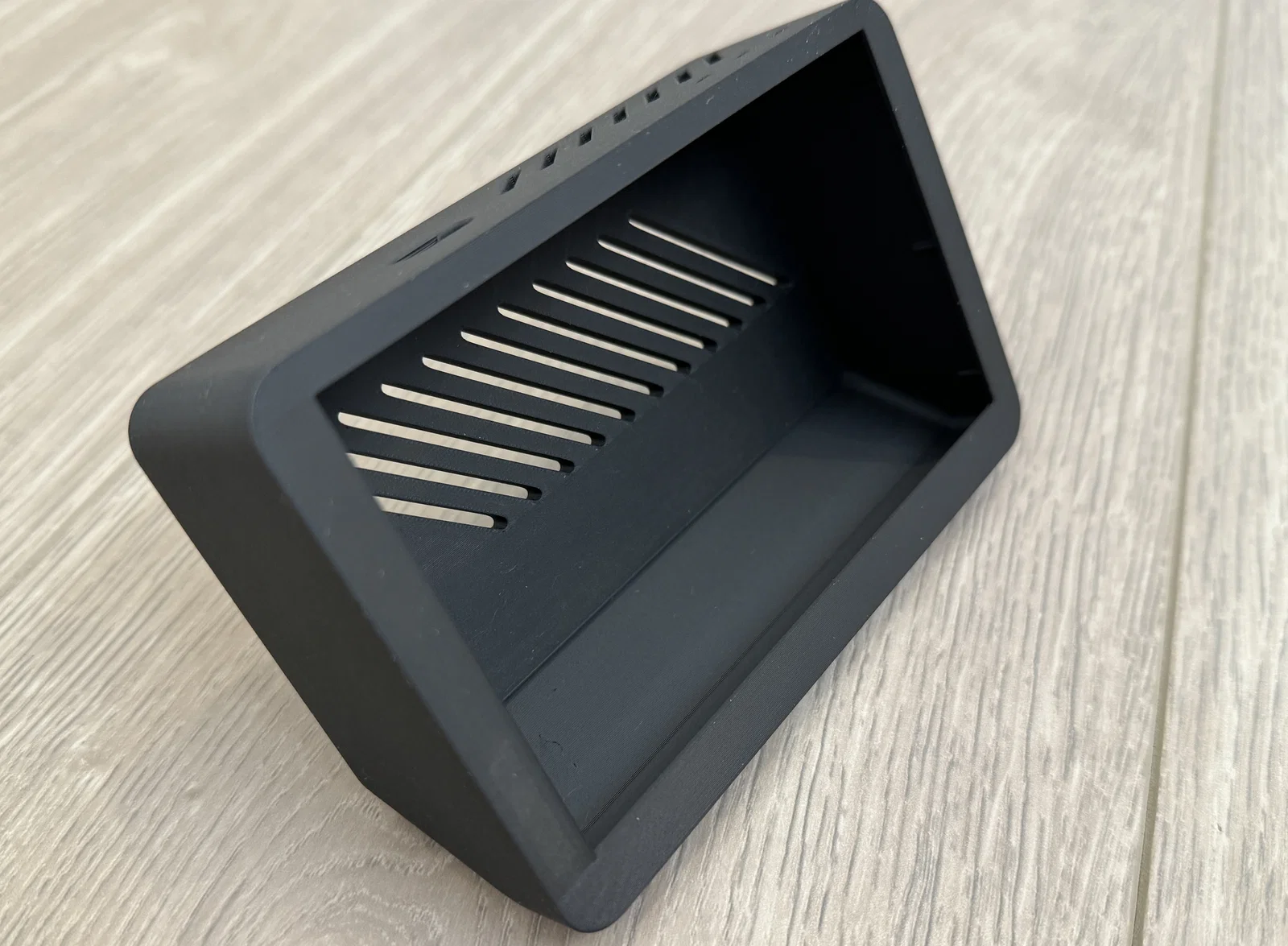

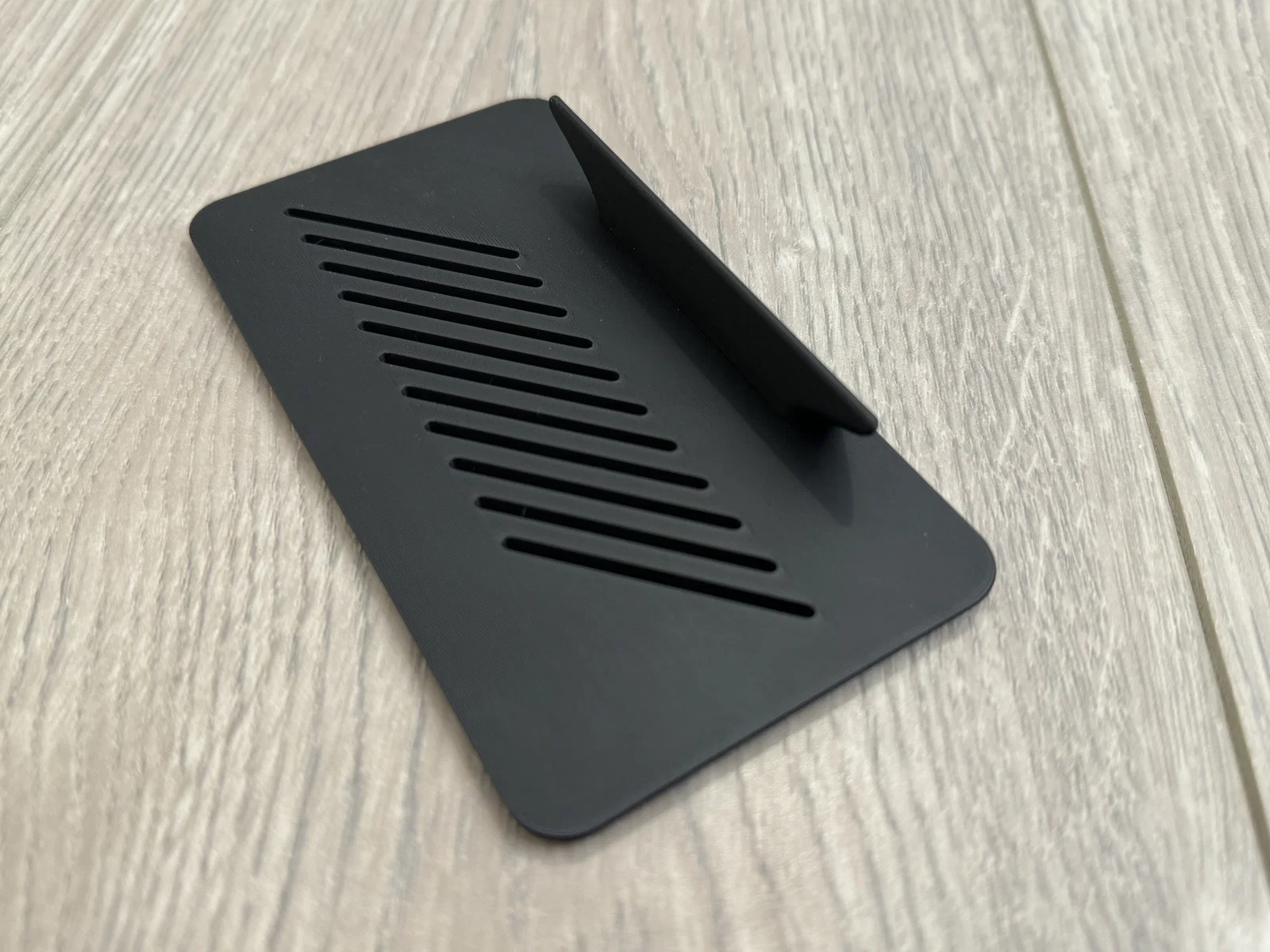

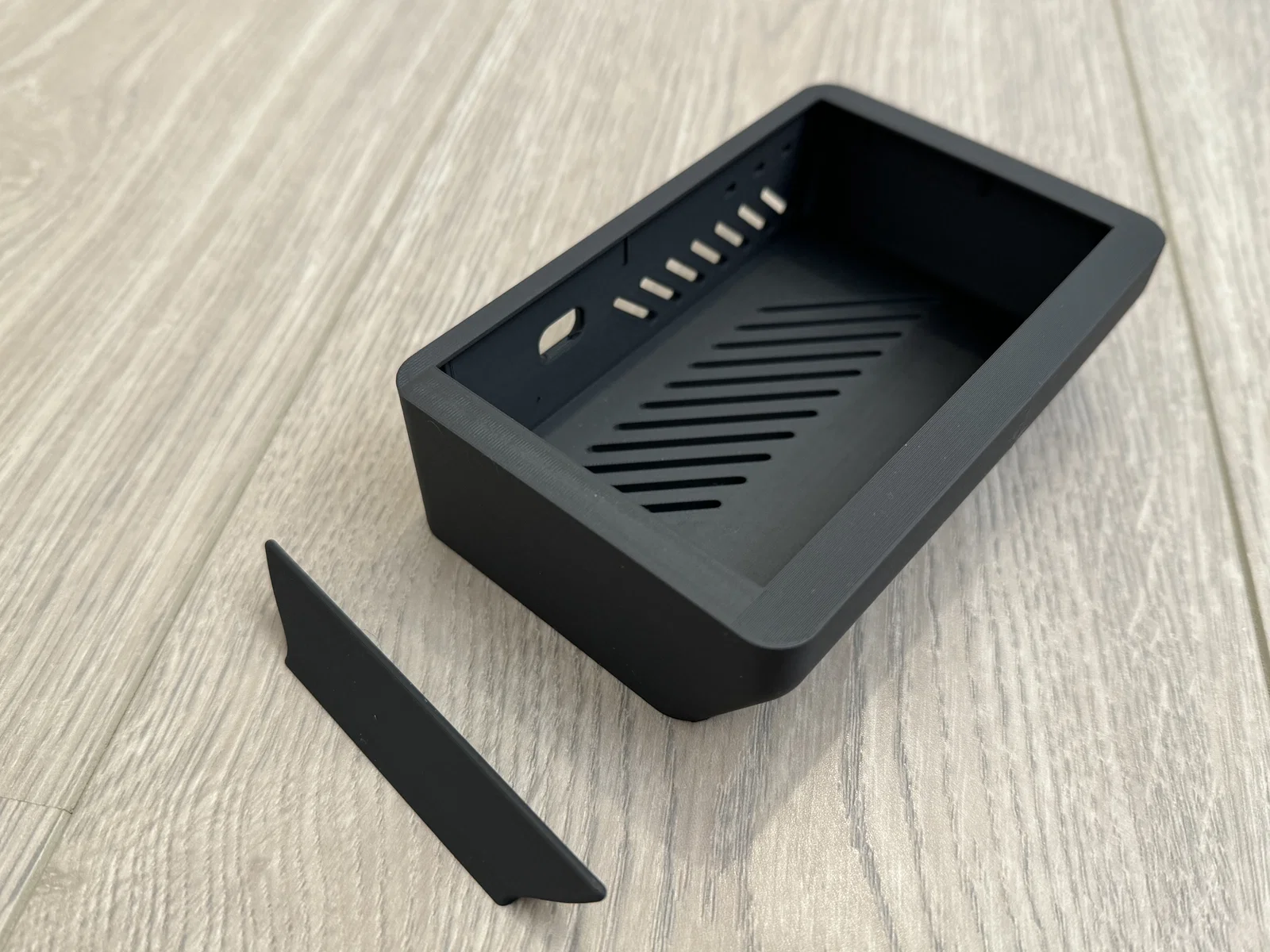

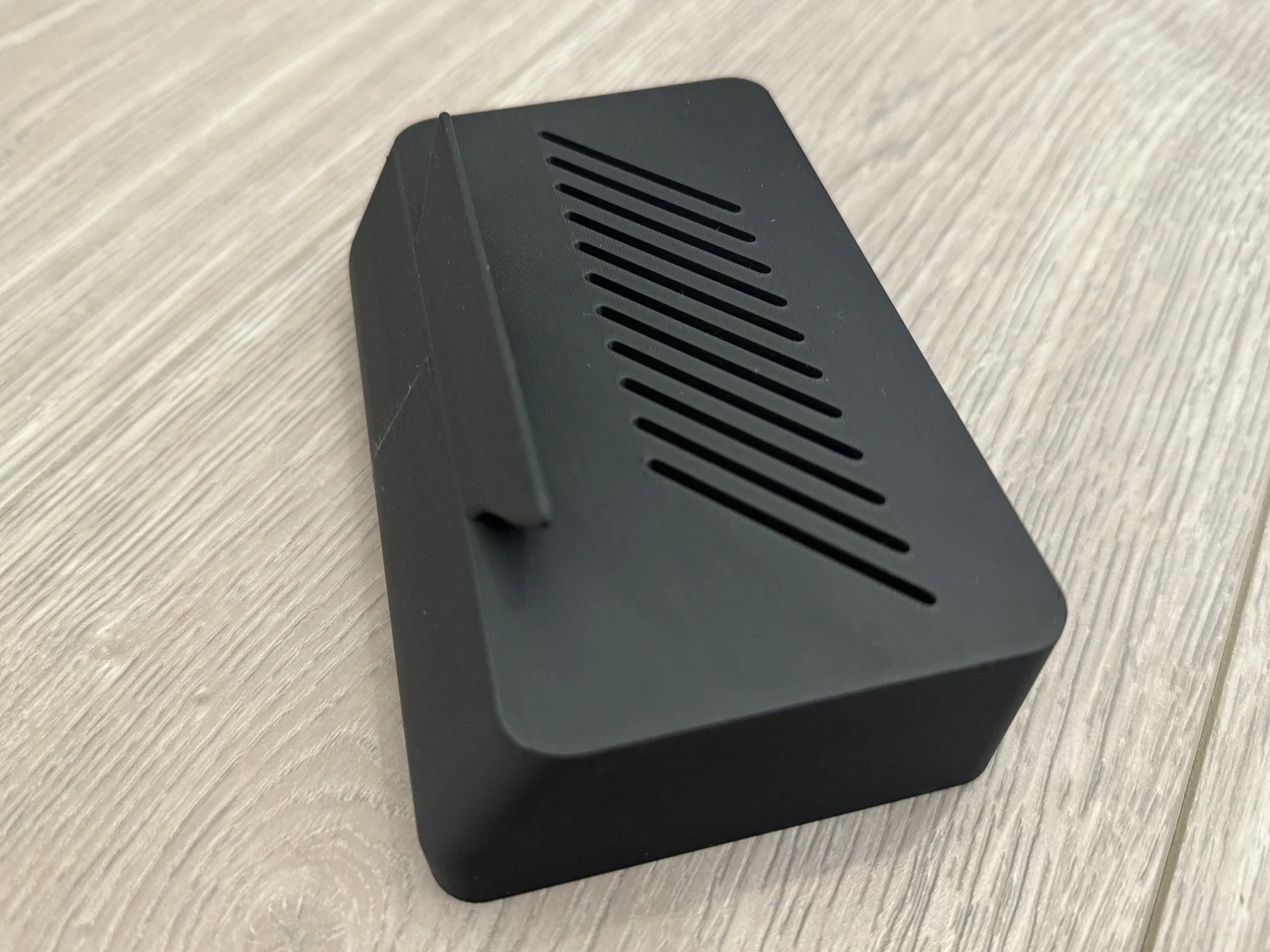

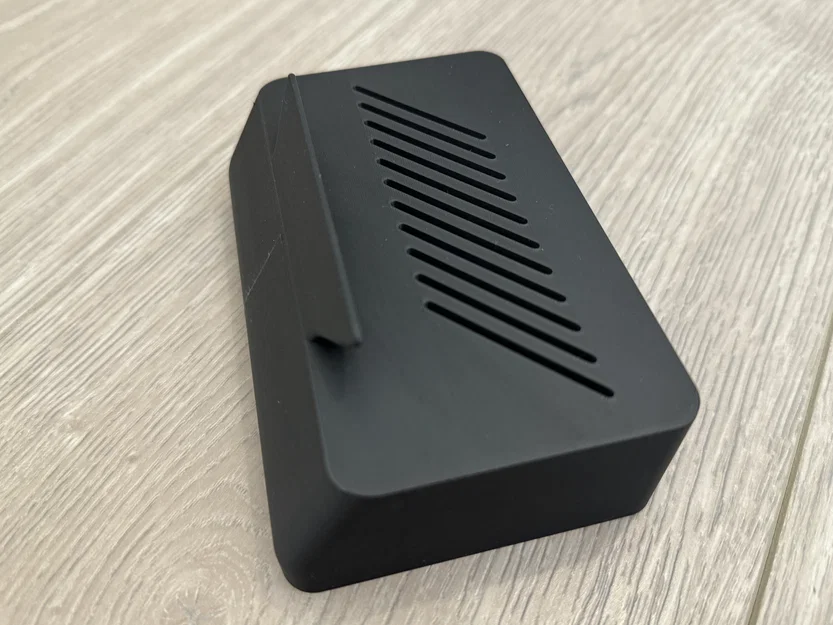

Trước tiên lắp phần tấm lưng bằng cách dán chân đế vào phía dưới mặt sau như hình:

Gắn cáp DSI vào màn hình và RPI. Đồng thời cài SD card và hệ điều hành. Nên làm bước này trước khi lắp vào case vì sau khi ráp xong sẽ đóng kín, không còn truy cập được SD card.

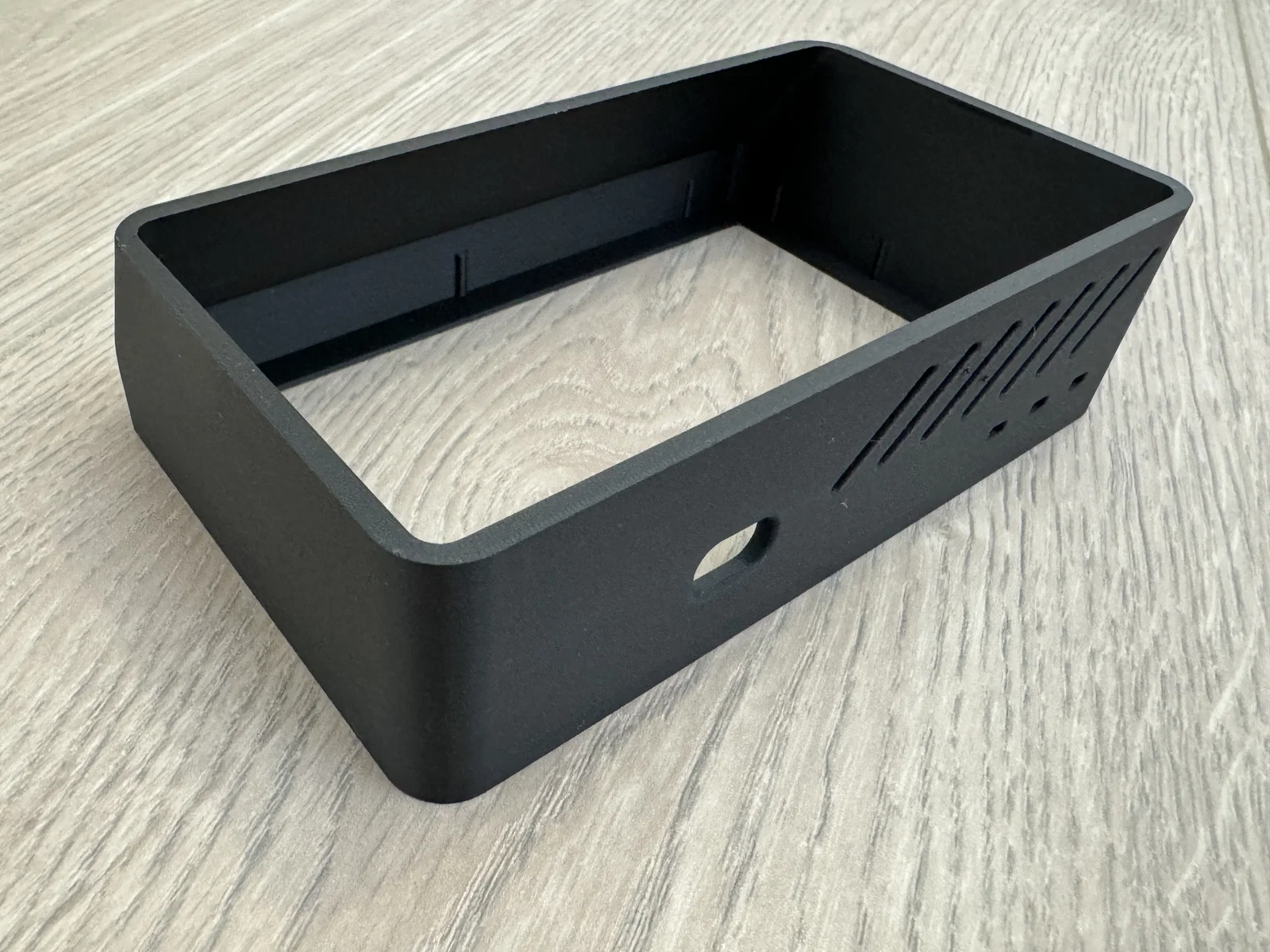

Lắp màn hình vào case và ấn chắc tay để màn hình tỳ sát vào các ngàm giữ. Phần này là friction fit nên có thể cần dùng lực nhẹ để cố định màn hình đúng vị trí.

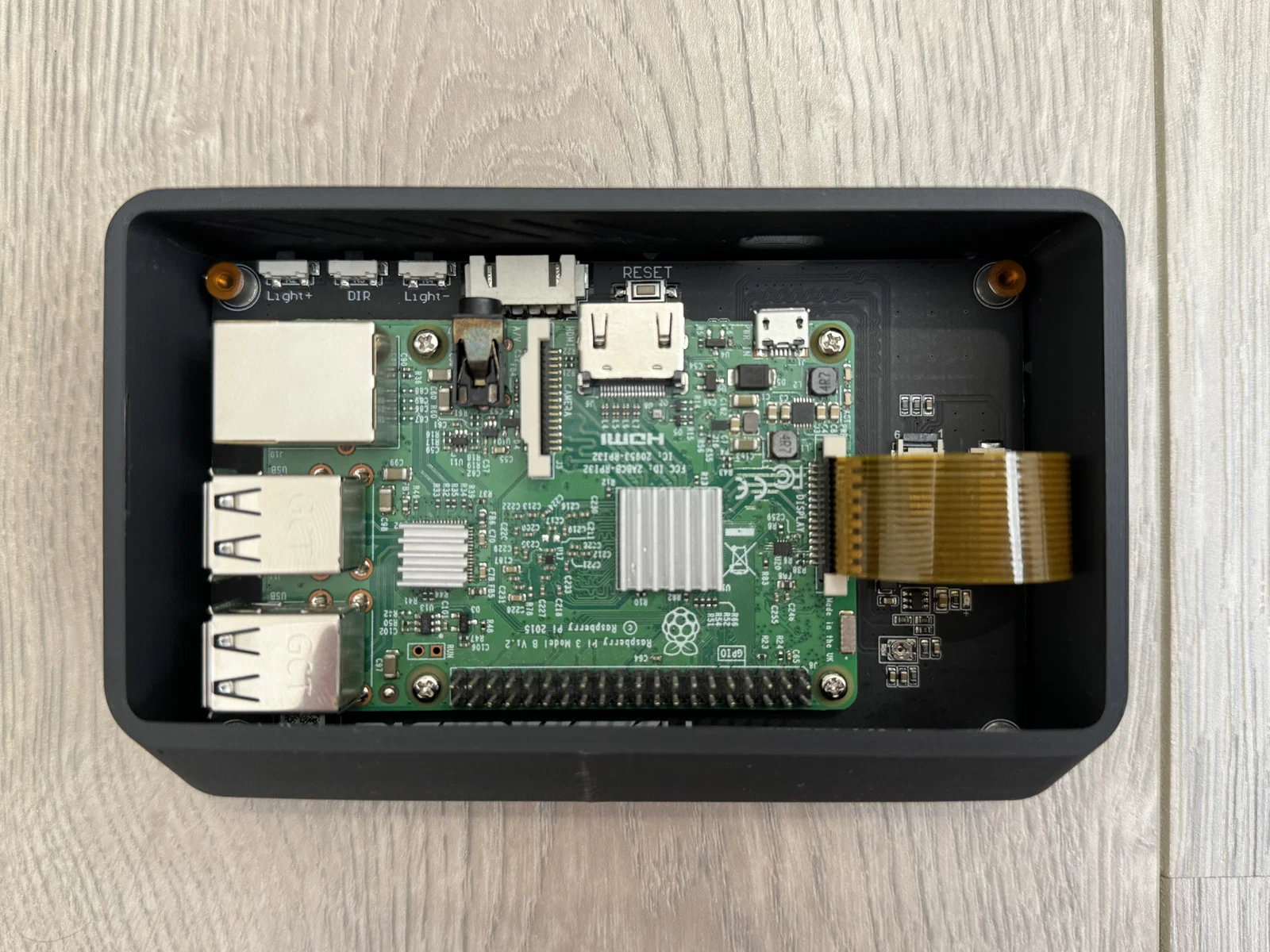

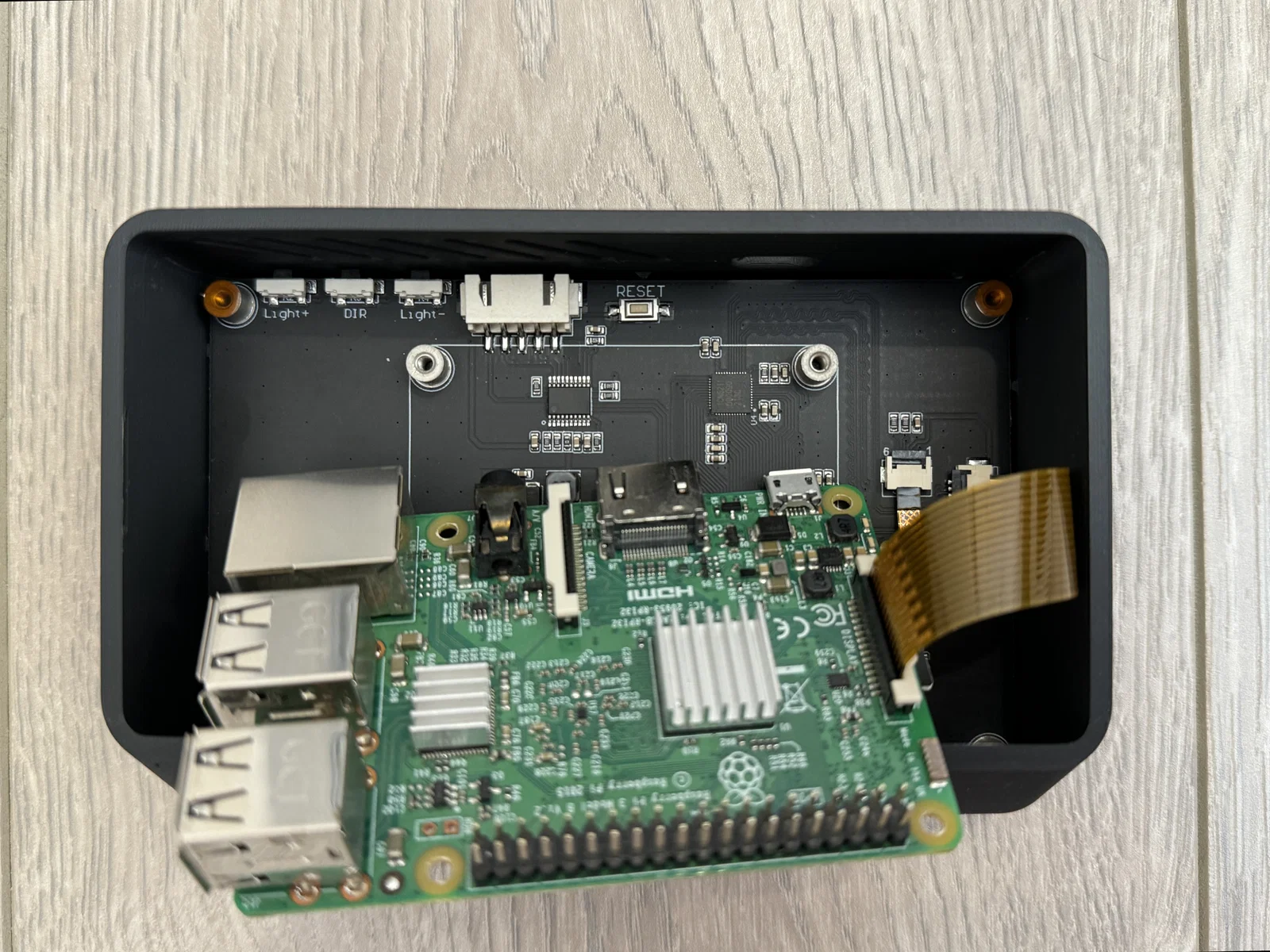

Tiếp theo, gắn RPI vào mặt sau của màn hình như hình:

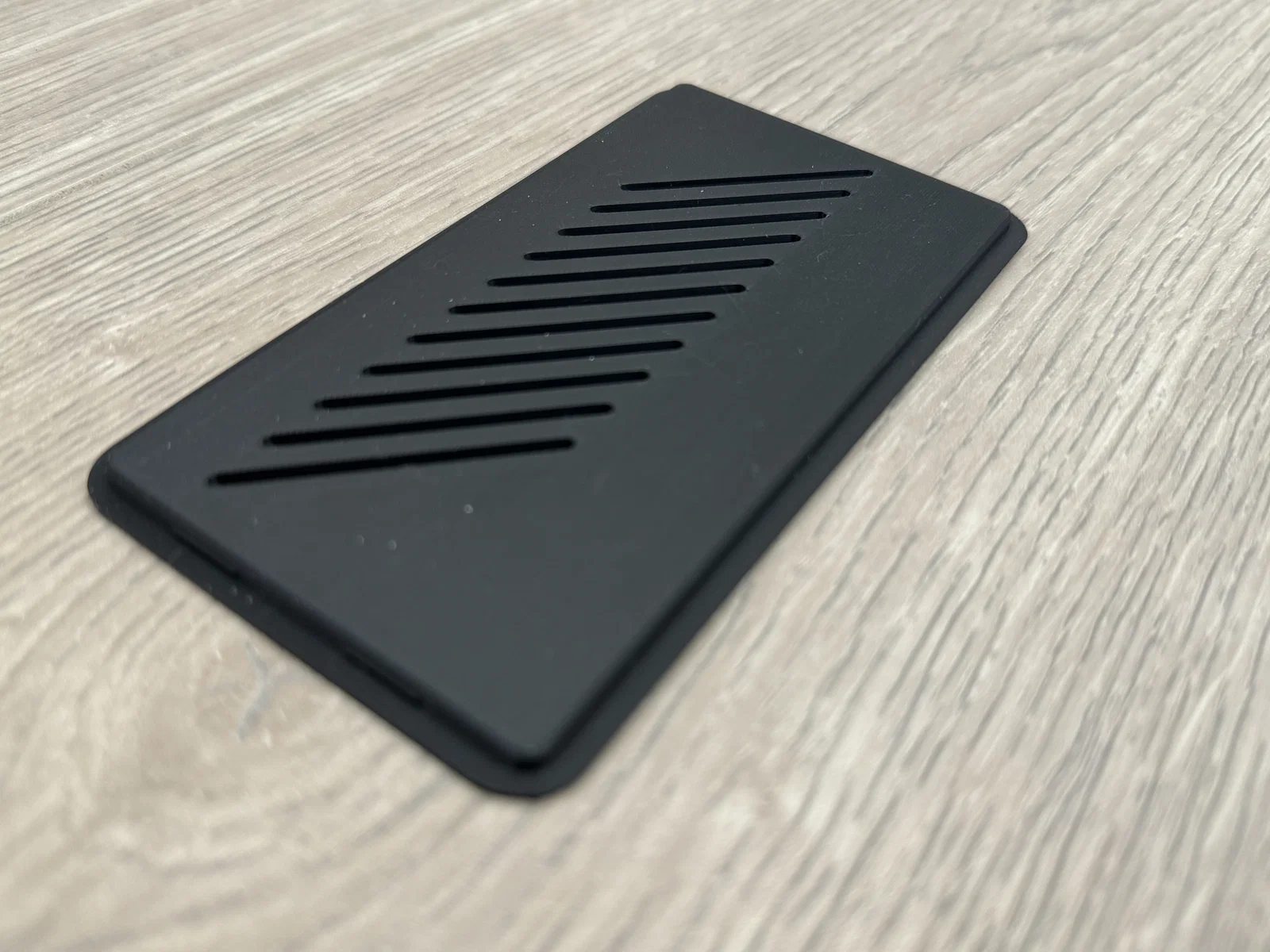

Cuối cùng, ấn nắp lưng vào và cố định bằng các ngàm snap fit

Vậy là máy tính mini của bạn đã ráp xong

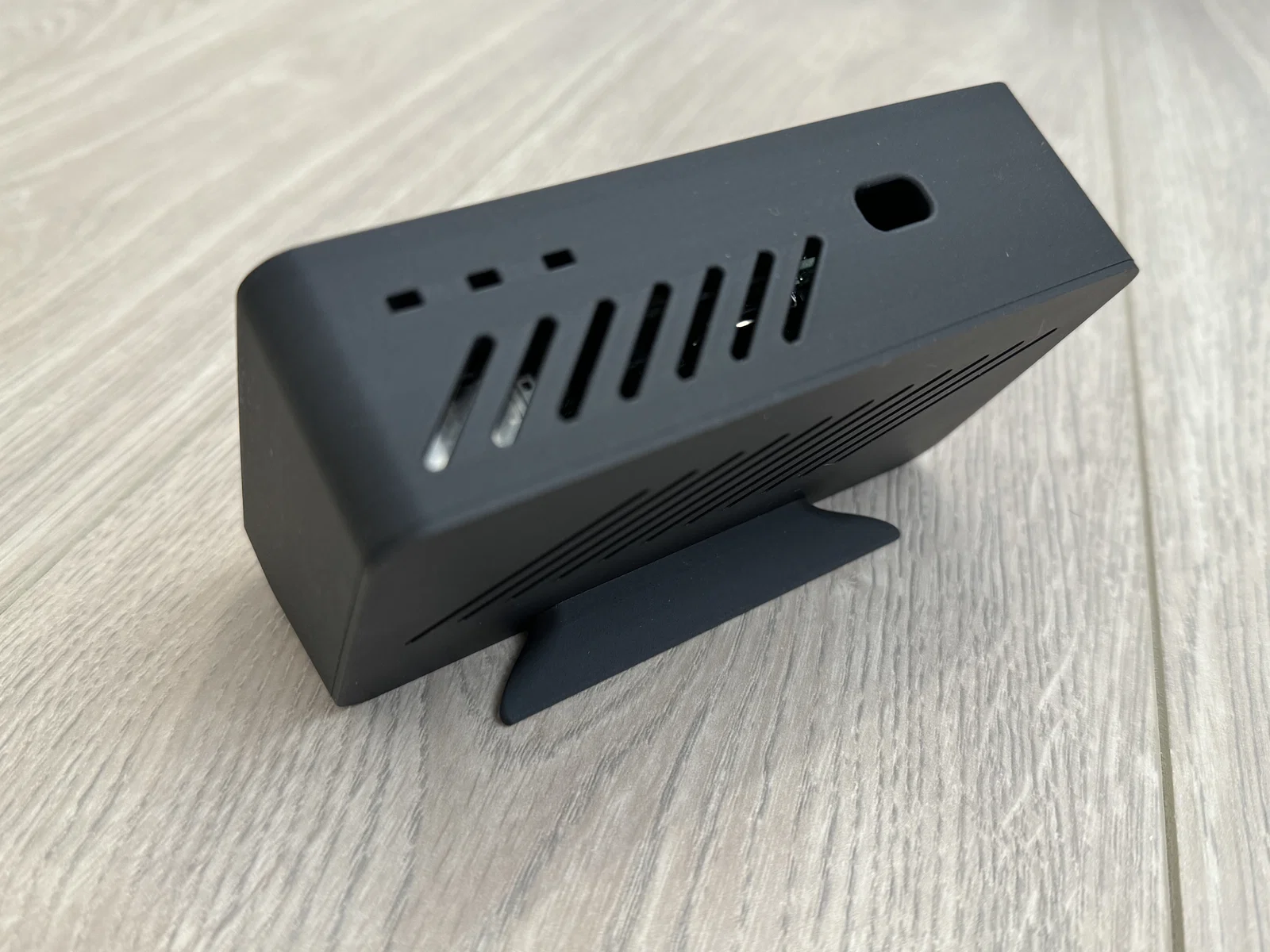

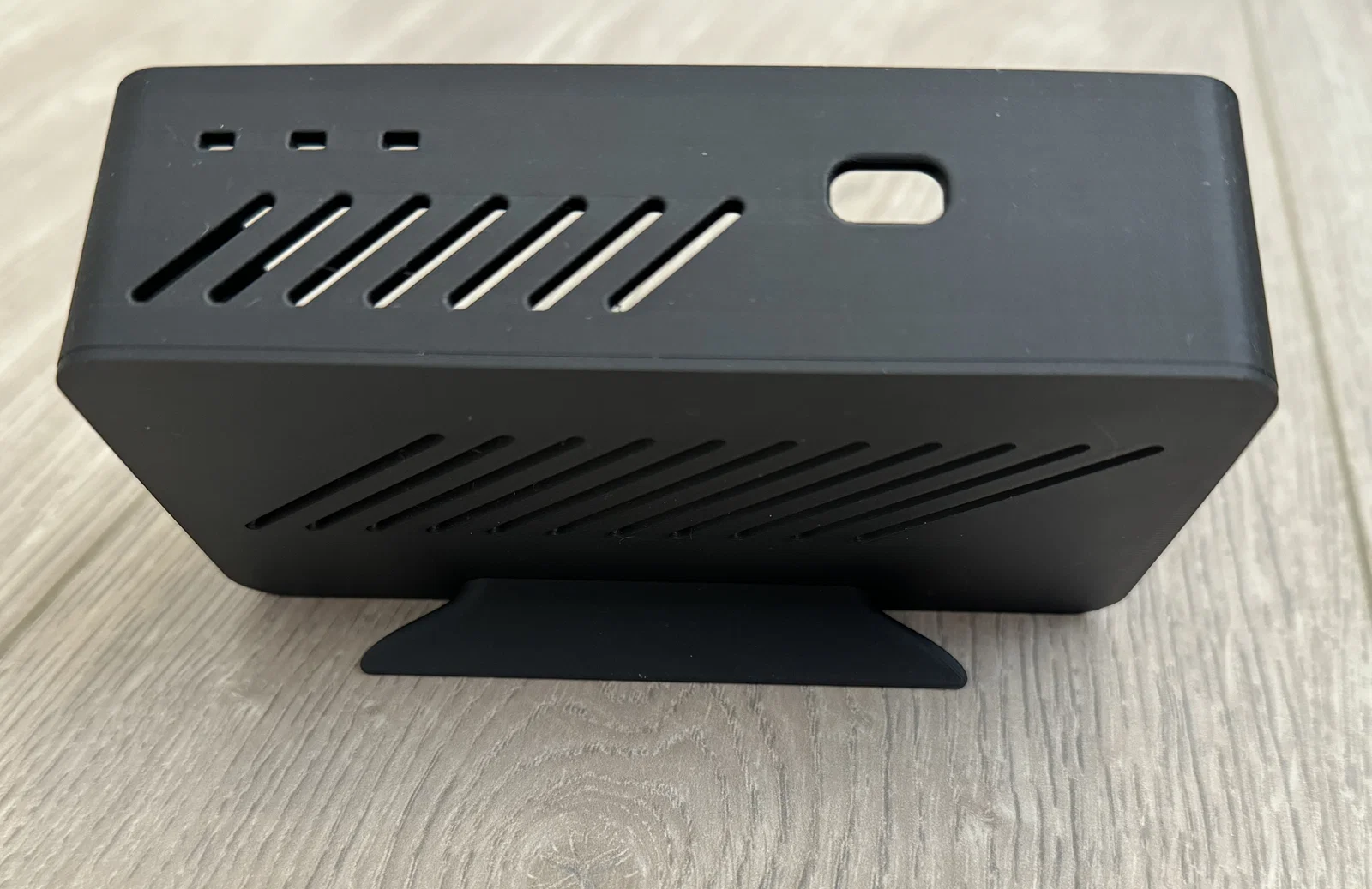

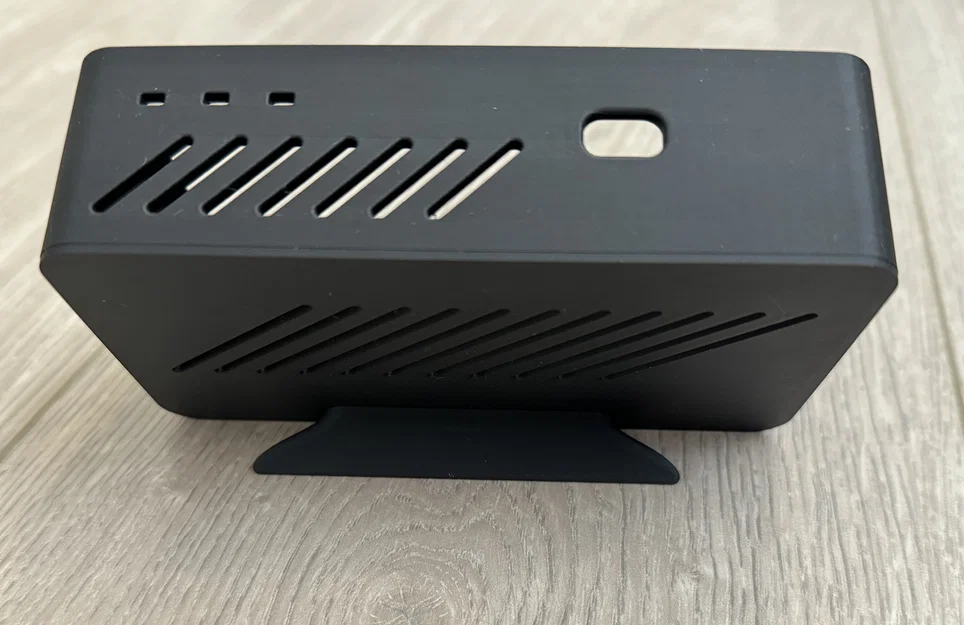

Bước cuối là cắm nguồn qua khe khoét ở phía trên case. Bất kỳ đầu cắm micro USB loại nhỏ gọn (small form factor) thường đều sẽ vừa và có đủ khoảng hở.
