Vỏ Waveshare ESP32-S3 Touch LCD & Chân Đế Nam Châm

Waveshare mới ra mắt một màn hình ESP32-S3 mới. Tên model: ESP32-S3-Touch-LCD-4.3. Mình đang dùng màn này cho bộ openHASP. Bạn có thể tìm file .ini ở đây. Mình không đủ tự tin để làm phần hàn (soldering) cho đèn nền (backlight) như hướng dẫn trong link. Nên backlight và chức năng dimming sẽ không hoạt động với màn hình này.

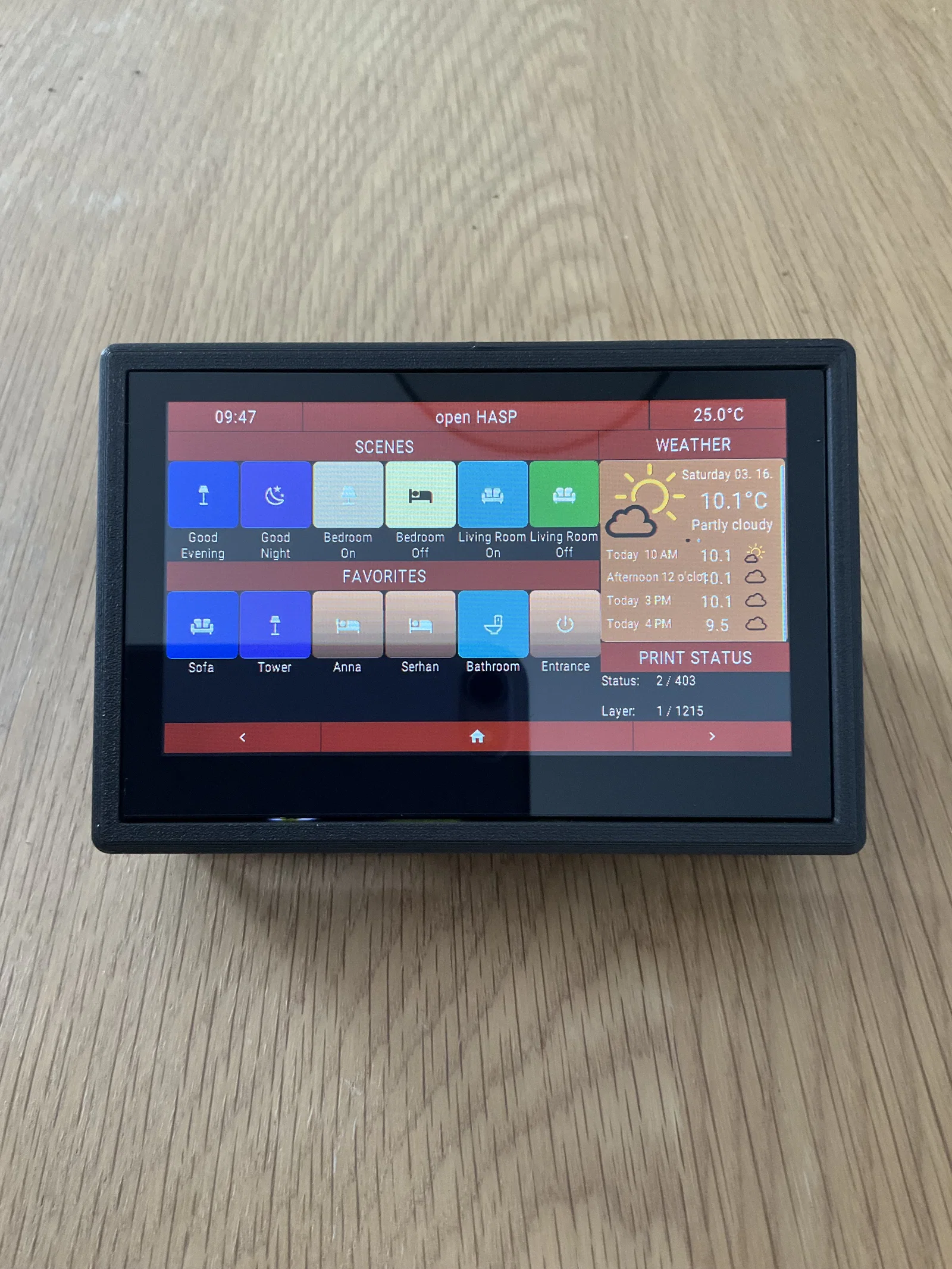

Nâng cấp trải nghiệm Waveshare ESP32-S3-Touch-LCD-4.3 của bạn với bộ khung (frame) và chân đế (stand) in 3D được thiết kế kỹ lưỡng.

Làm rất chuẩn xác, phụ kiện này có các lỗ/cutout đúng vị trí để thao tác dễ dàng với những cổng quan trọng như USB, UART, CAN, các cổng sensor, I2C, RS485 và đầu nối pin PH2.0. Chưa hết, mình cũng chừa lối để bấm nút thuận tiện hơn khi sử dụng.

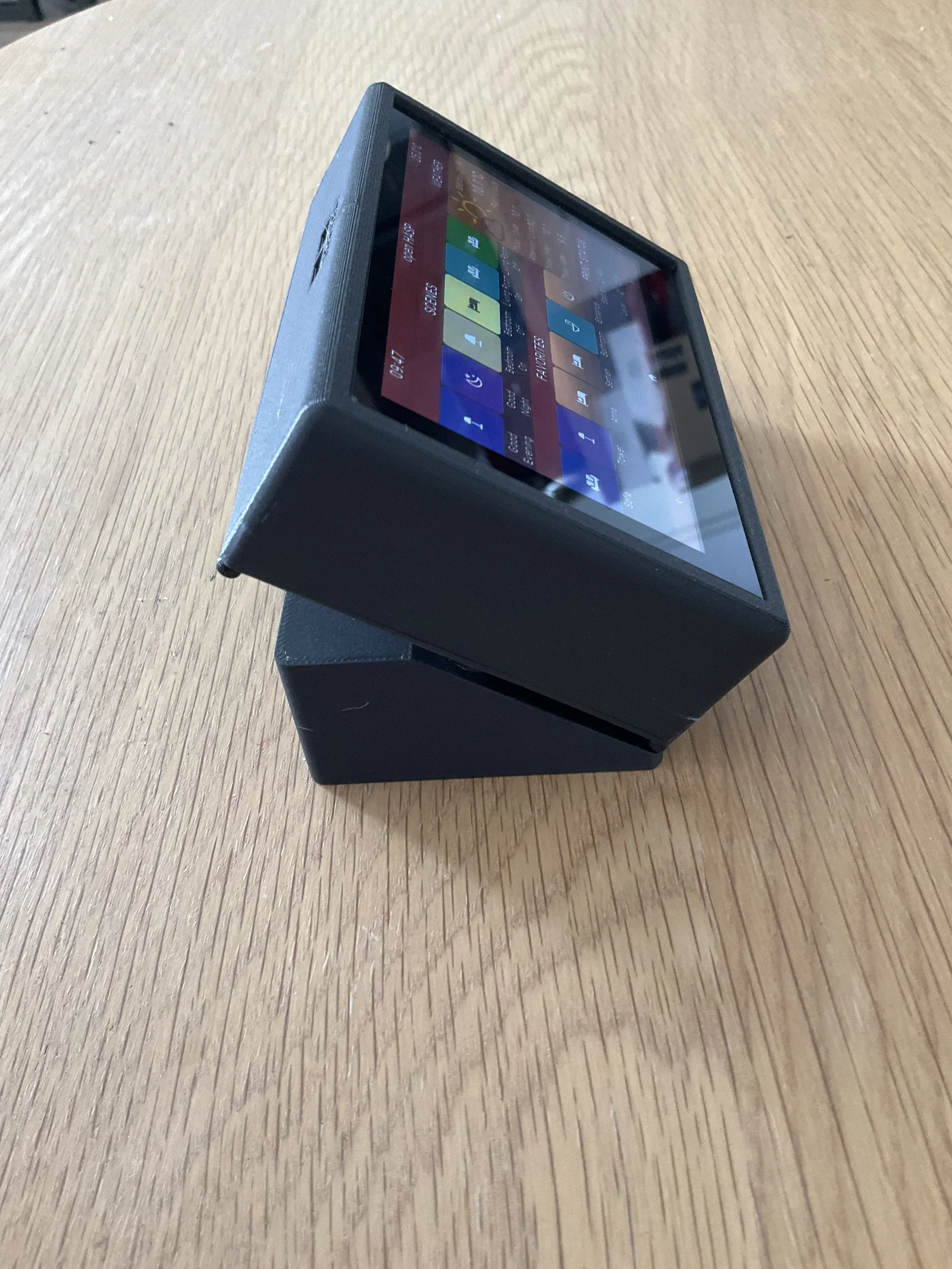

Chân đế nam châm này không chỉ vững mà còn linh hoạt, giúp chỉnh góc nhìn tối ưu. Dù bạn đang vọc, làm prototype hay đơn giản là khám phá khả năng của ESP32-S3 Touch LCD, combo khung + chân đế này sẽ giúp trải nghiệm của bạn “lên hẳn một tầm”.

Không cần supports.

Bill of materials:

• 6x nam châm 15x3
• 4x vít M2x12
• 4x vít M2.5x8 (tùy chọn, để nối nắp lưng với màn hình)
• 4x standoff đi kèm màn Waveshare của bạn

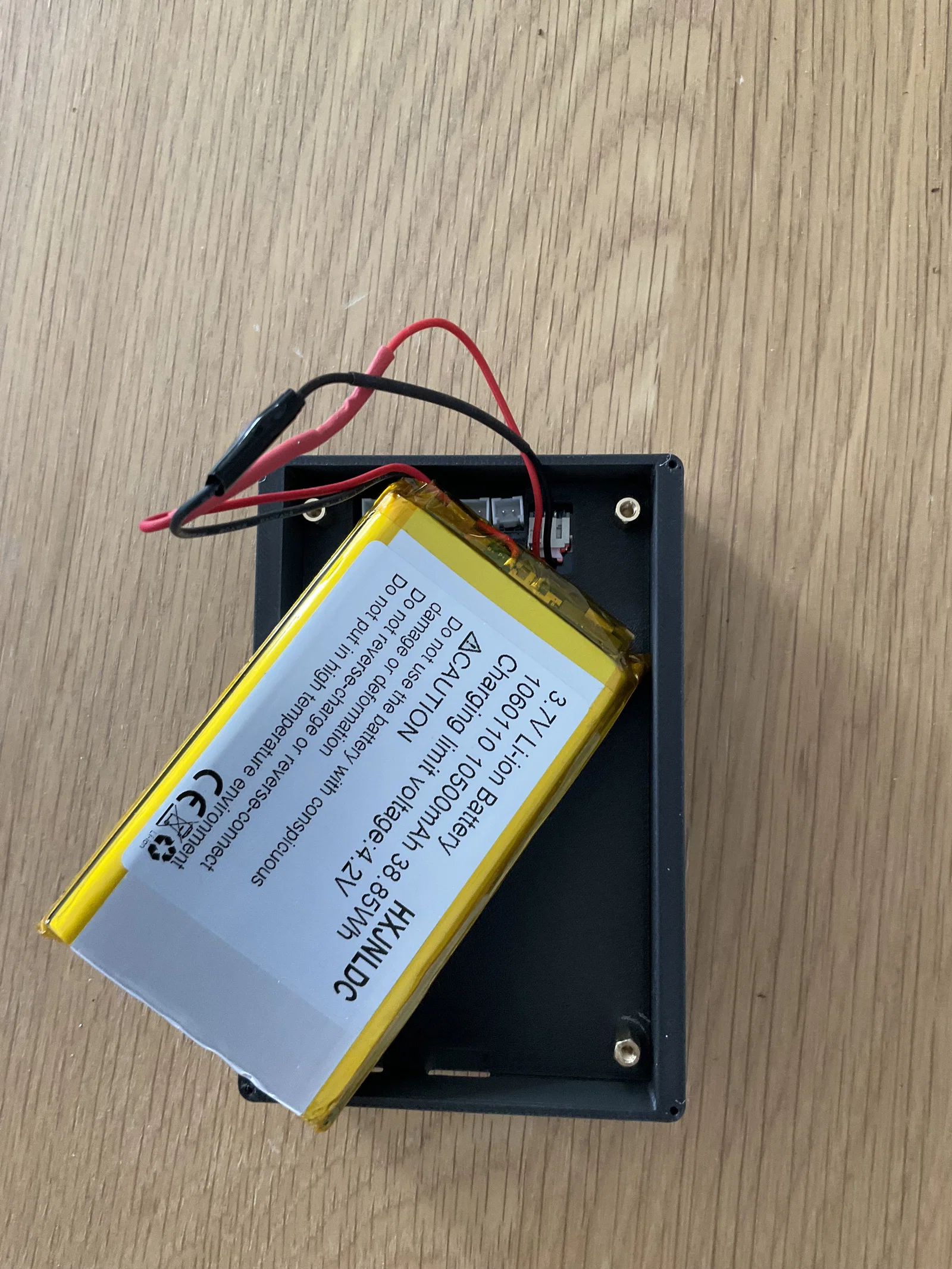

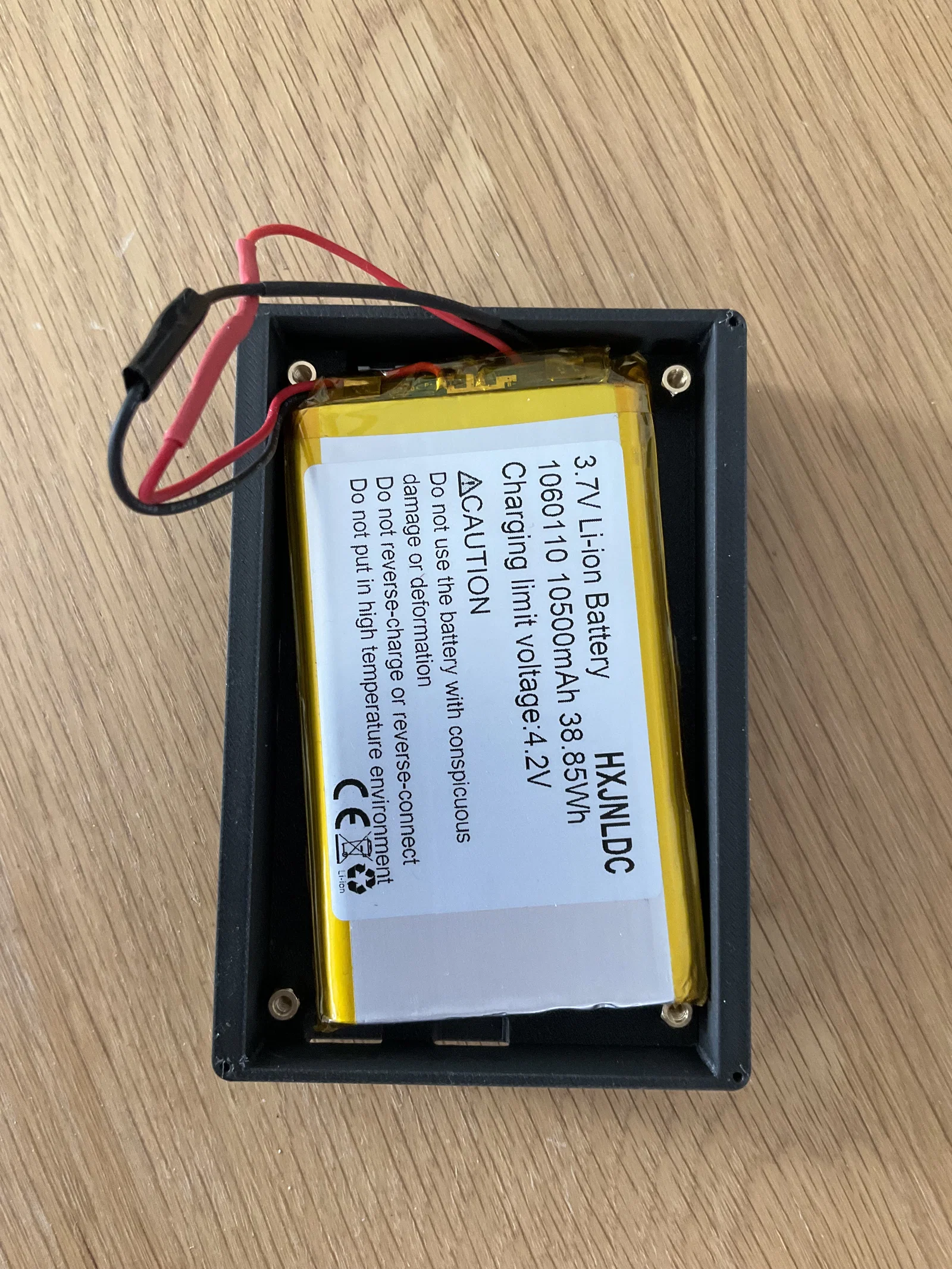

• pin 10.000 mAh (tùy chọn nếu muốn dùng bằng pin)
