Muỗng xúc đá mũi cụt cho máy làm đá để bàn

Tác giả mscalora

Lượt tải
140
Lượt thích
11
Lượt coi
771

File 8 6 MB

  • Compact_Ice_Scoop_v3_1777381856.f3dF3D · 255 KB
  • Compact_Ice_Scoop_v3_1777381858.3mf3MF · 509,4 KB
  • Compact_Ice_Scoop_v3_PROJECT_1777381859.3mf3MF · 348,6 KB
  • Compact_Ice_Scoop_v2_1777381861.3mf3MF · 330,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

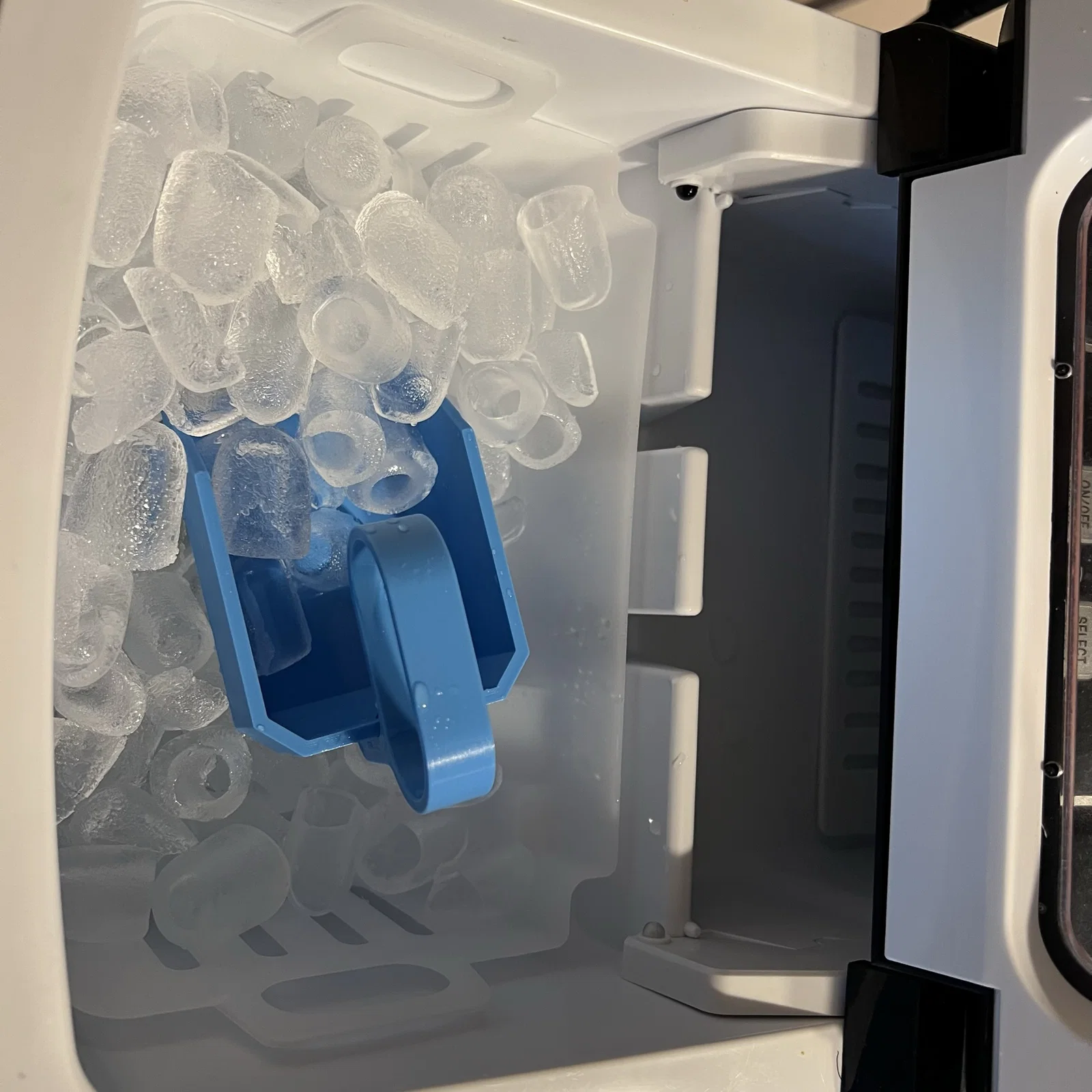

Đây là một biến thể từ mẫu muỗng xúc đá 2 mảnh trước đó của mình với kiểu tay cầm truyền thống. Mình thấy phần tay cầm kiểu truyền thống thò ra phía sau lại gây vướng trong các khoang đá sâu và hẹp của mấy máy làm đá để bàn. Thiết kế này giải quyết triệt để vấn đề đó bằng cách đặt một vòng cầm 2 ngón ở phía trên muỗng, thay vì nằm phía sau.

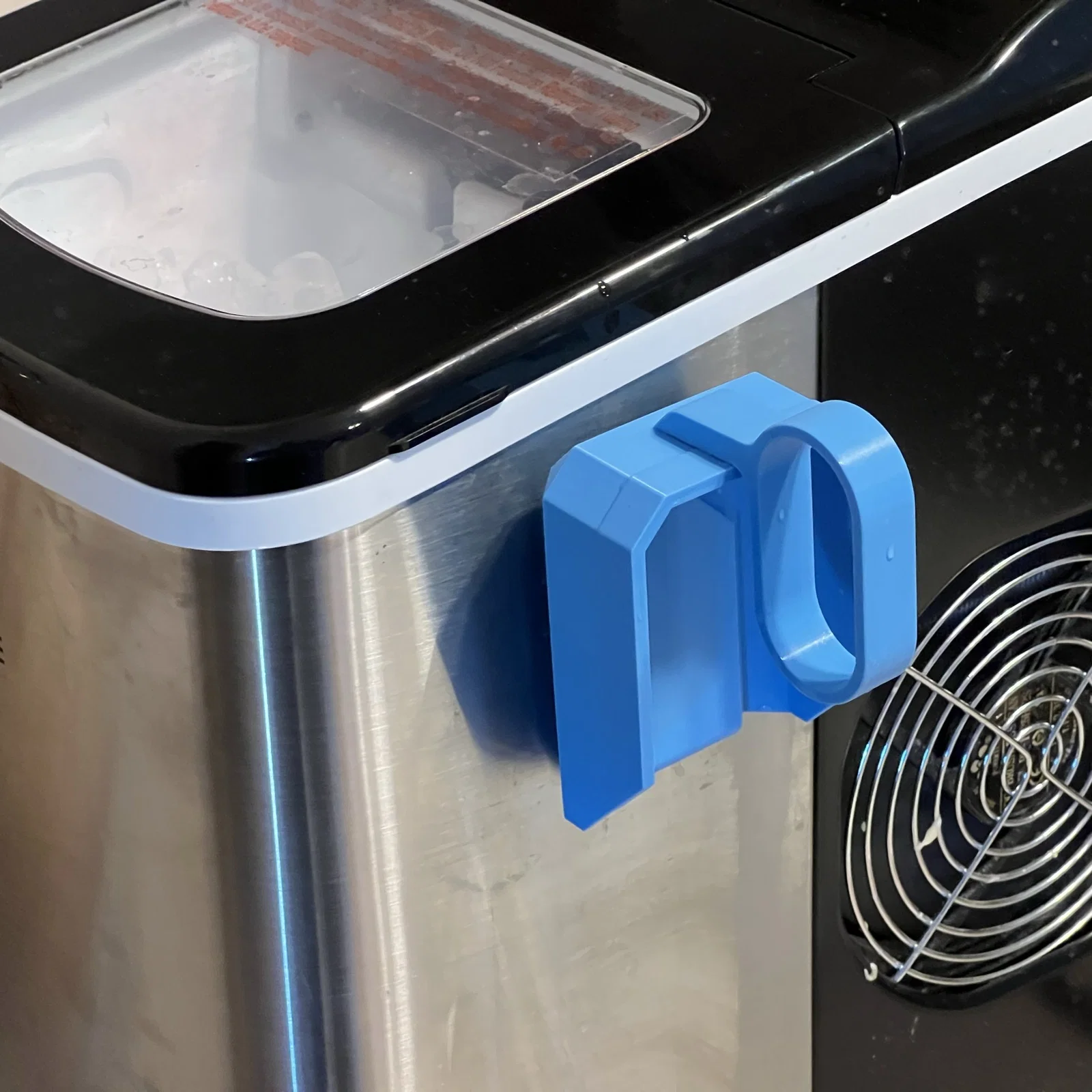

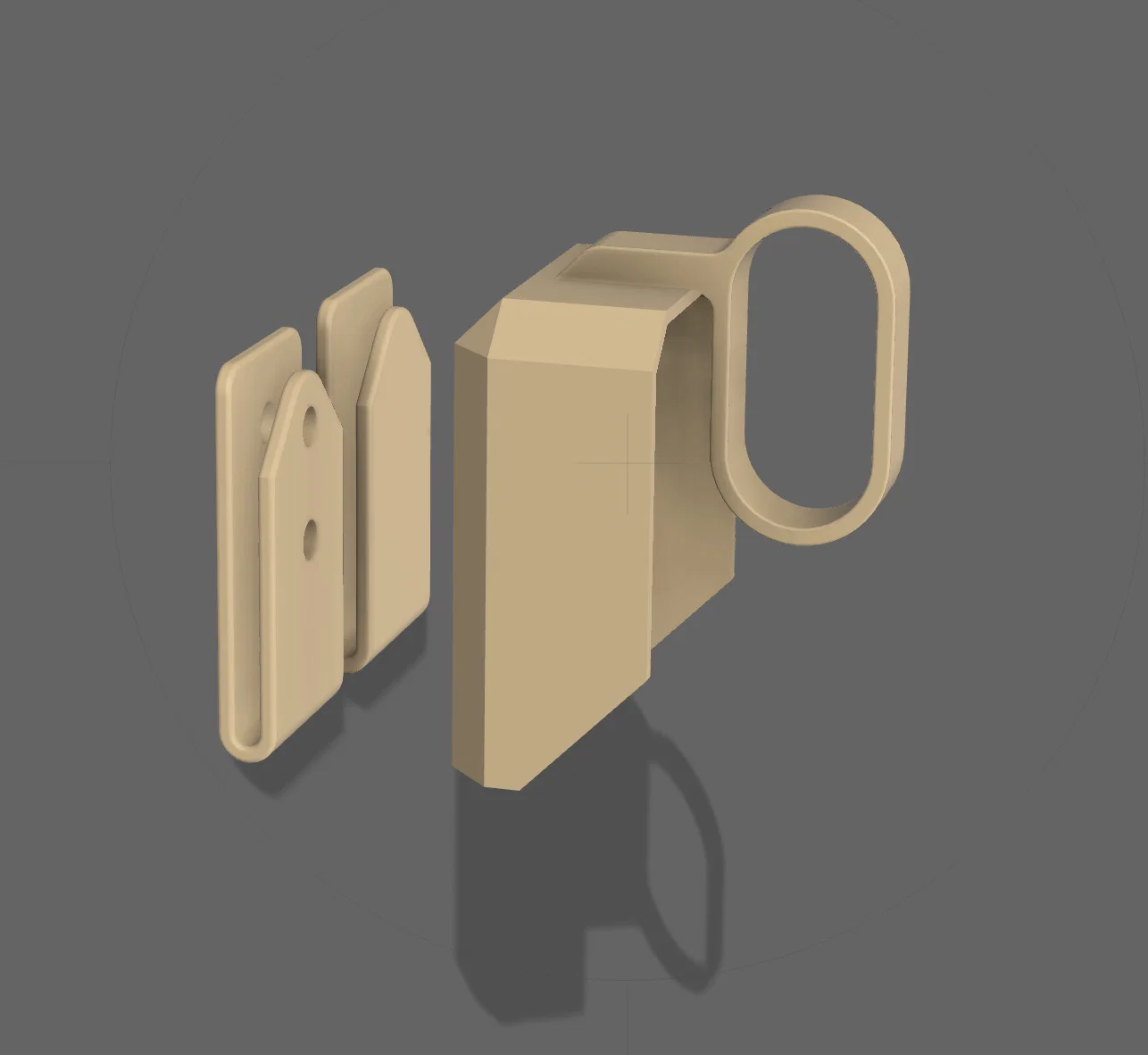

Phần giá treo (holder) có phiên bản có lỗ bắt vít và phiên bản không lỗ, để bạn gắn lên bất kỳ bề mặt thẳng đứng nào như hông của máy làm đá. Mình dùng băng keo hai mặt và/hoặc miếng dán 3M Command để dán lên hông máy làm đá của mình.

In phần handle và holder theo cạnh bên (đặt nằm nghiêng theo side edge), còn phần muỗng chính thì để đáy phẳng (flat bottom) xuống bàn in. Mình in bằng PLA, nhưng ASA thì sẽ cho phép bạn đem rửa bằng máy rửa chén.

Thiết kế có parameterized, nên ai có cài Fusion 360 chạy ổn là có thể tùy chỉnh model. Ngoài ra có kèm file STEP để import qua phần mềm khác.

Cần 2 con vít M3 để gắn phần handle, dài 5mm hoặc 6mm đều được. Mình dùng loại đầu tròn (roundhead) nhưng loại nào cũng được.

EDIT: Thêm phiên bản lớn hơn theo yêu cầu của anh trai mình

Original: 80mm L x 65mm W x 35mm H
Larger: 105mm L x 85mm W x 35mm H
