HSW Hex Shelf/Bin Parametric – Kệ/Hộp lục giác cho Honeycomb Storage Wall

exnerd exnerd

Model parametric tạo kệ/hộp lục giác tương thích Honeycomb Storage Wall (HSW), có bản lỗ hex hoặc solid, tùy chọn hex mini/insert và keyhole connectors. Có sẵn file .STEP/.STL và nhiều kích thước để bạn chọn.

👁️

1.6K

Lượt Xem

❤️

Lượt Thích

📥

296

Lượt Tải

Cập Nhật Apr 28, 2026

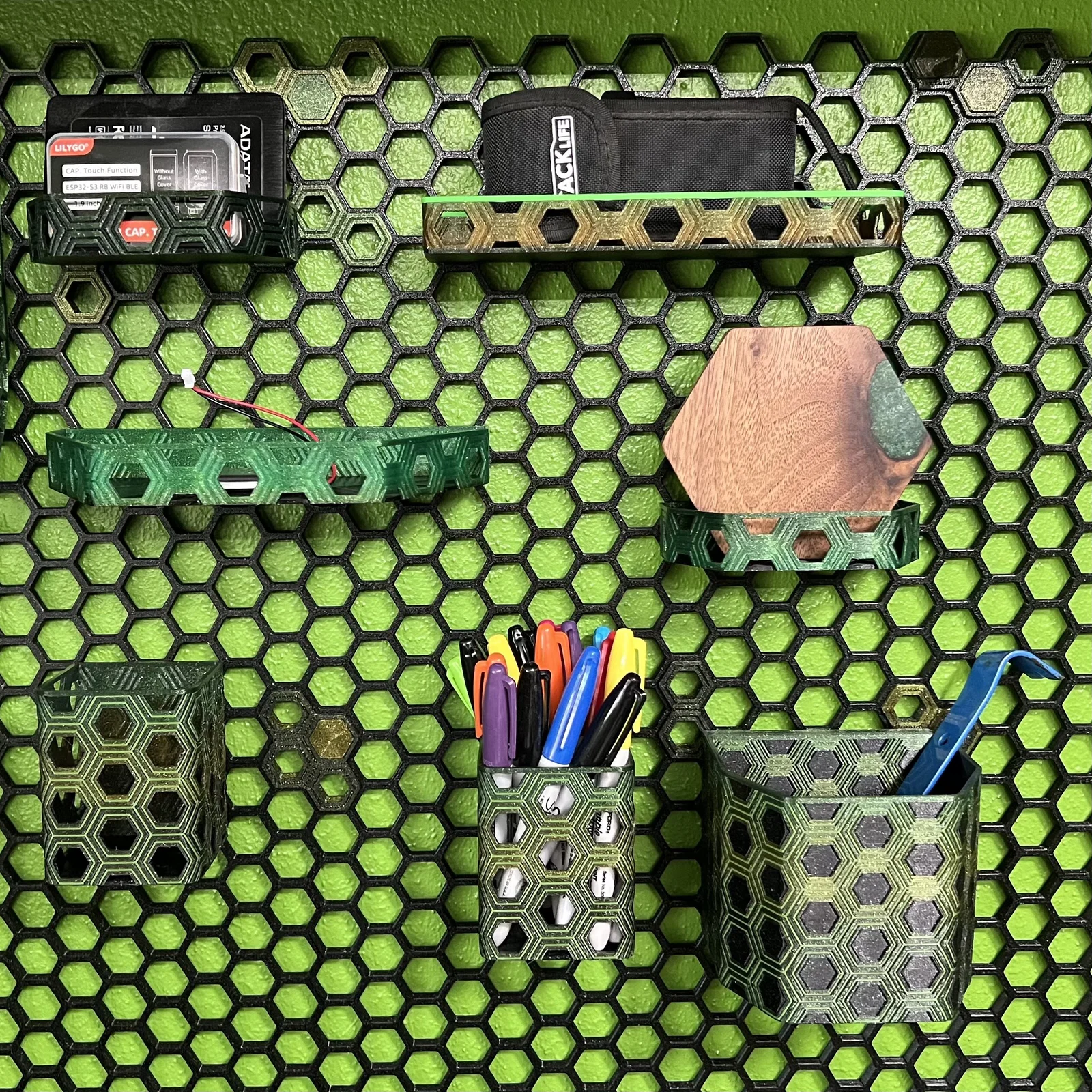

HSW Hex Shelf/Bin Parametric – Kệ/Hộp lục giác cho Honeycomb Storage Wall - Image 1

Mô tả

Mình đã thử qua khá nhiều mẫu kệ/khay HSW có sẵn nhưng rồi quyết định tự làm một mẫu sao cho “ăn khớp” hoàn toàn với chính cái wall. Các lỗ cắt hình lục giác trên mẫu này còn fit được cả connector dùng kiểu lục giác nhỏ dạng “insert”, nên bạn có thể gắn móc và các phụ kiện khác ngay trên chính cái khay/hộp (dù các bản mình upload ở đây thì thành vách hơi mỏng để làm vậy).

Cập nhật:

2024-03-19
- Export lại, đổi tên và sắp xếp lại toàn bộ.
  - Mình cũng bỏ vài size và thêm nhiều size khác.
- Giờ model có bản thường (có lỗ hex) và bản “solid”.
- Giờ model có tùy chọn hex thường và hex “mini/insert”, và .

Mẹo:

Để dùng các phiên bản keyhole của những model này, bạn sẽ cần in thêm một số móc keyhole HSW của mình ở đây: .
Mình có cung cấp file .step và .stl. Nếu slicer của bạn hỗ trợ (đa số là có) thì nên dùng file .step.
- Cẩn thận khi tải toàn bộ file. Cả gói nén tổng cộng hơn 1GB.
- Một số tên file có thể quá dài đối với PrusaSlicer. Mình đuối quá sau khi xử lý xong 358 file export nên không quay lại rút gọn tên nữa.
Mình in rất ổn với profile 0.2mm (speed và structural) trong PrusaSlicer (nhưng mình đổi infill sang gyroid, và top/bottom infill sang concentric).
- Thường thì không cần support, nhưng nếu bạn gặp vấn đề với vài đoạn bridge cong ở các góc thì cứ thêm support cho chắc.
Mình đã cố chọn số lượng connector và vị trí đặt connector hợp lý cho từng size. Nếu bạn thấy có chỗ nào khó lắp, cứ báo mình để mình generate lại model với vị trí tốt hơn.
- Các model cao “3.5” là size hoàn hảo để đựng bút bi/bút chì.
- Nếu bạn thấy connector nào bị chặt quá, bạn có thể bẻ/gãy nhẹ vài cái tab nhỏ xíu để nó lỏng ra.
Mấy mẫu này nhìn đẹp hơn hẳn nếu bạn có máy in đa màu và dùng công cụ multi-material painting của PrusaSlicer để highlight các vùng hex khác nhau. Chỉ lưu ý là thời gian in sẽ khá lâu.

Dùng model parametric:

Model parametric (bạn có thể xem trên Onshape ở đây: https://cad.onshape.com/documents/4daaa6554c5ece612454986b/w/21321c032b70daf92cb8b78d/e/204407afa802b1be6b558494?configuration=Full_Size_Connectors%3Dtrue%3BList_eSzBiflcYixV5Y%3DCopy_of_Copy_of_hex__3x2x60%3BRim_Height%3D0.002%2Bmeter%3BSolid%3Dfalse%3BWall%3D0.0025%2Bmeter&renderMode=0&uiState=65fa28f05851a051fc9e1971) có nhiều cấu hình dựng sẵn (đa phần mình đã upload ở đây). Nhưng mình khuyến khích bạn tạo một tài khoản Onshape miễn phí rồi thử các tùy chọn khác để ra hình dạng nào bạn thấy hữu ích nhất.

Note: do cách mình triển khai, một số biến thể theo chiều rộng/chiều sâu sẽ không chạy được với thuật toán của Onshape. Nếu bạn thấy pattern bị mất hoặc chỉ render được nửa chi tiết, thường có thể xử lý bằng cách chỉnh giá trị width theo bước 0.1mm cho tới khi mọi thứ render lại bình thường.

Giống như các model parametric khác của mình, mình sẵn sàng generate và upload thêm các biến thể khác nếu bạn chưa tự tin dùng Onshape để tự tạo. Cứ để lại comment hoặc nhắn tin cho mình là được.
