Vỏ Meshtastic RAK board MagSafe gắn iPhone

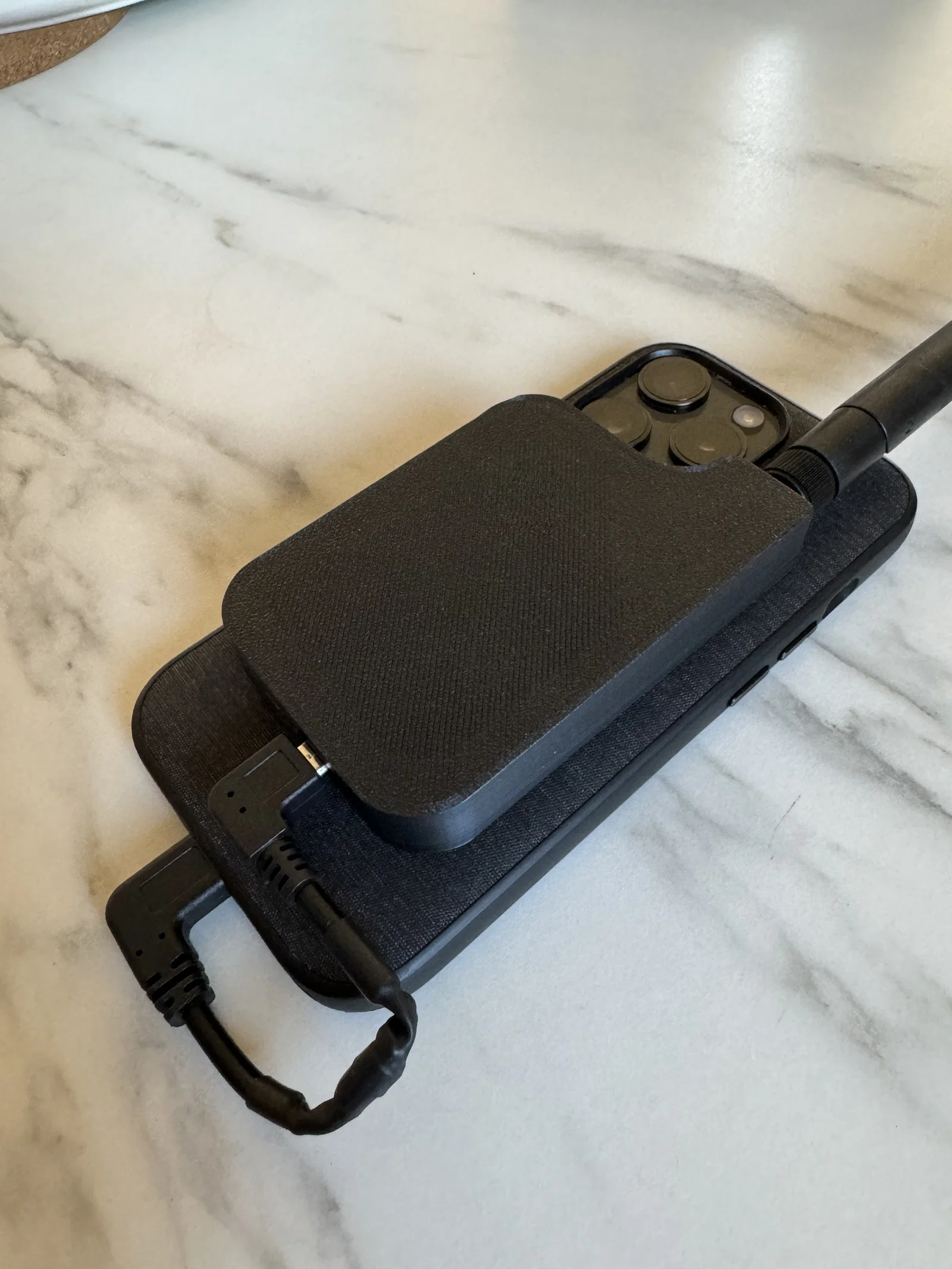

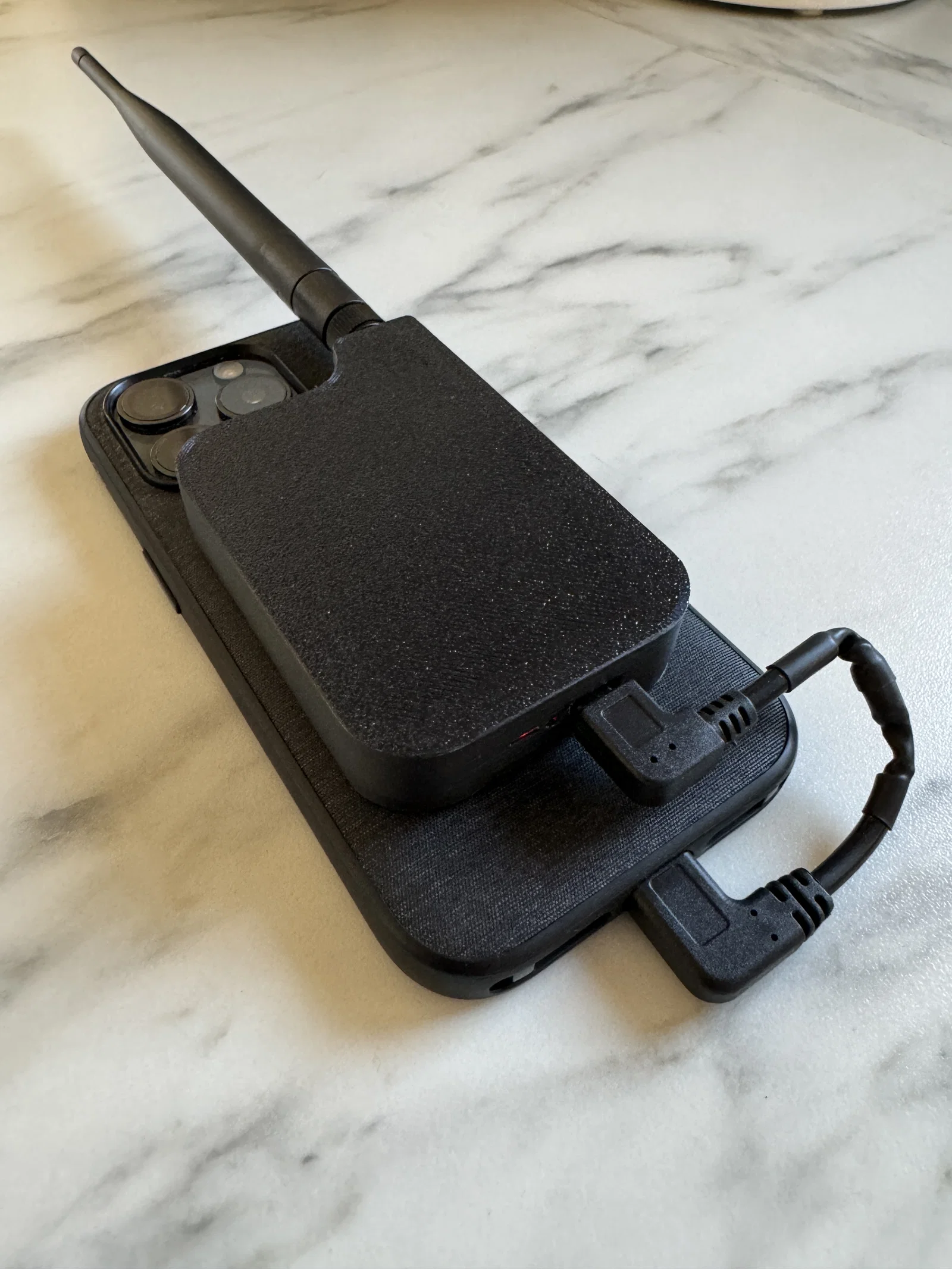

Đây là một vỏ (enclosure) cho RAK Wisblock, được thiết kế để làm adapter MagSafe gắn sau lưng iPhone và lấy nguồn bằng cáp từ iPhone USB-C (tính năng này chỉ có trên iPhone 15 trở lên). Mẫu này được thiết kế cụ thể cho cổng USB Micro trên board RAK, nhưng mình đã làm khe hở lớn hơn để cũng dùng được cho bản USB-C.
(Nếu bạn gặp vấn đề gì thì vui lòng comment, mình sẽ chỉnh sửa lại file)

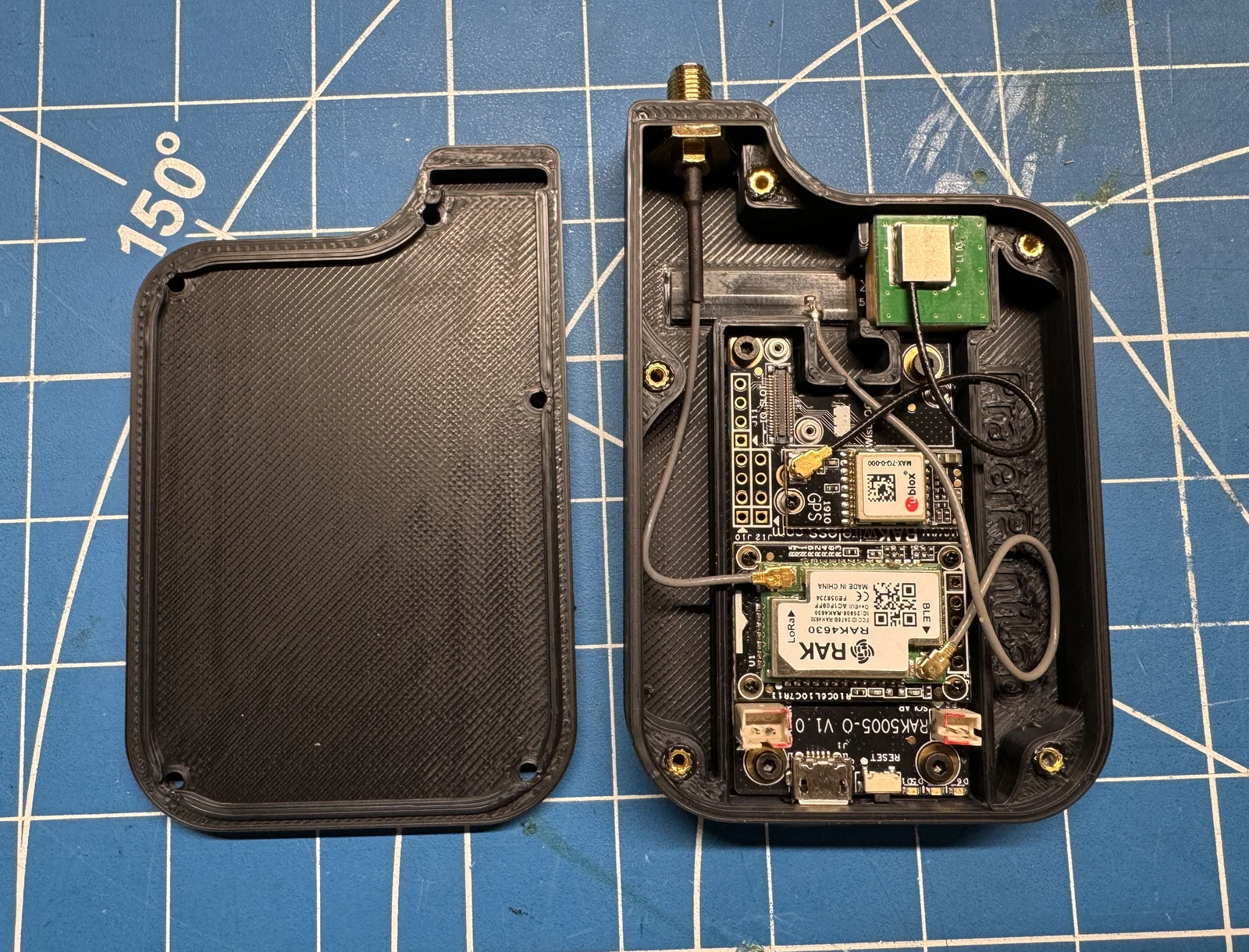

Vỏ này sẽ dùng được cho cả antenna bluetooth zin và antenna GPS.

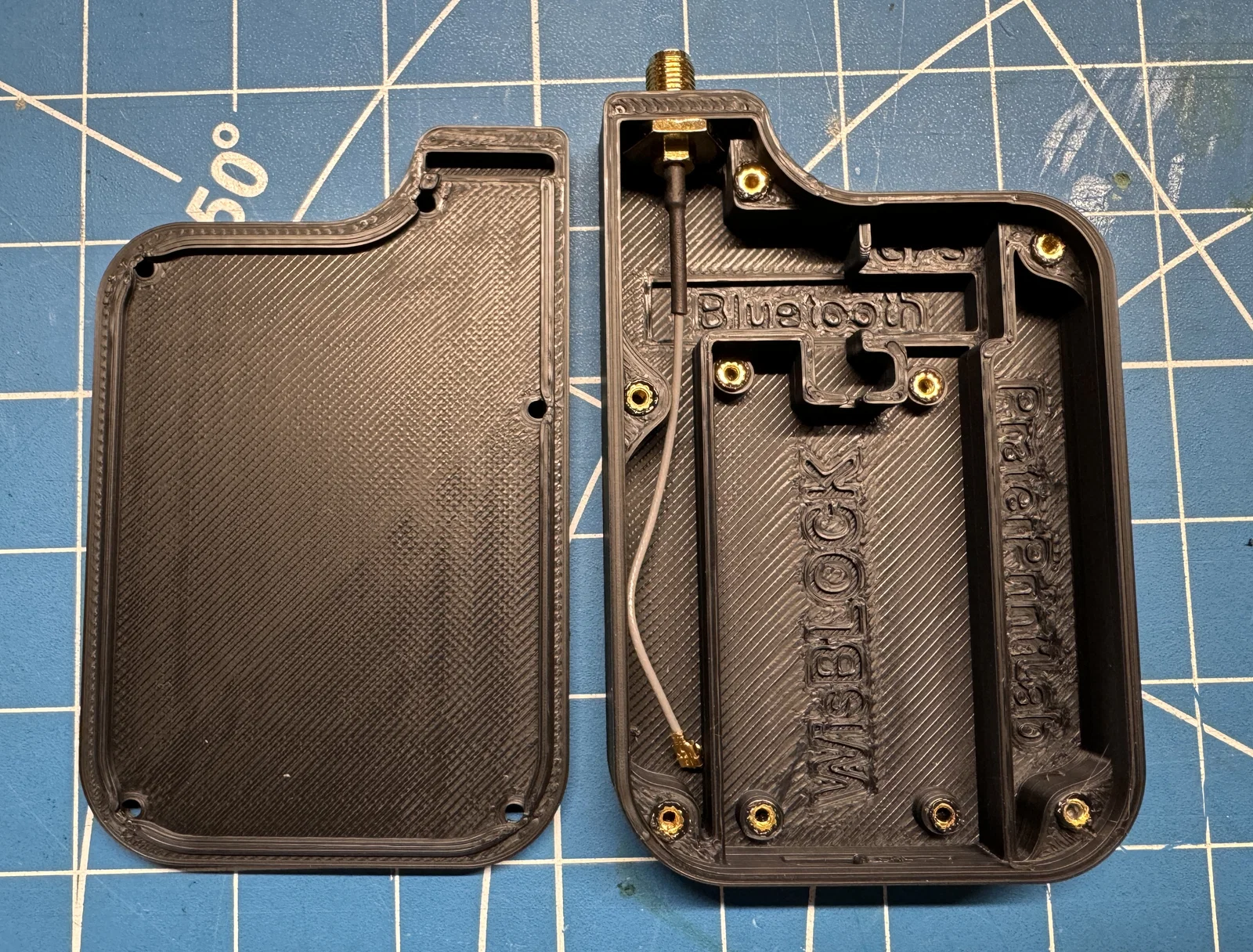

Về threaded inserts, mình dùng loại M2 x 4mm quanh viền, và M2 x 2mm ở các góc của board.

Ốc mình dùng là M2 x 8mm cho phần viền của enclosure, và M2 x 4 để cố định board. Bạn cũng có thể dùng vít tự ren (self tapping) nhỏ để thay cho các vị trí vốn thiết kế cho threaded inserts, nhưng phần chọn size thì tùy bạn. Tất cả các lỗ đều đường kính 2.8mm.

Bộ M2 threaded inserts mình dùng từ kit này; https://a.co/d/evHGmv7

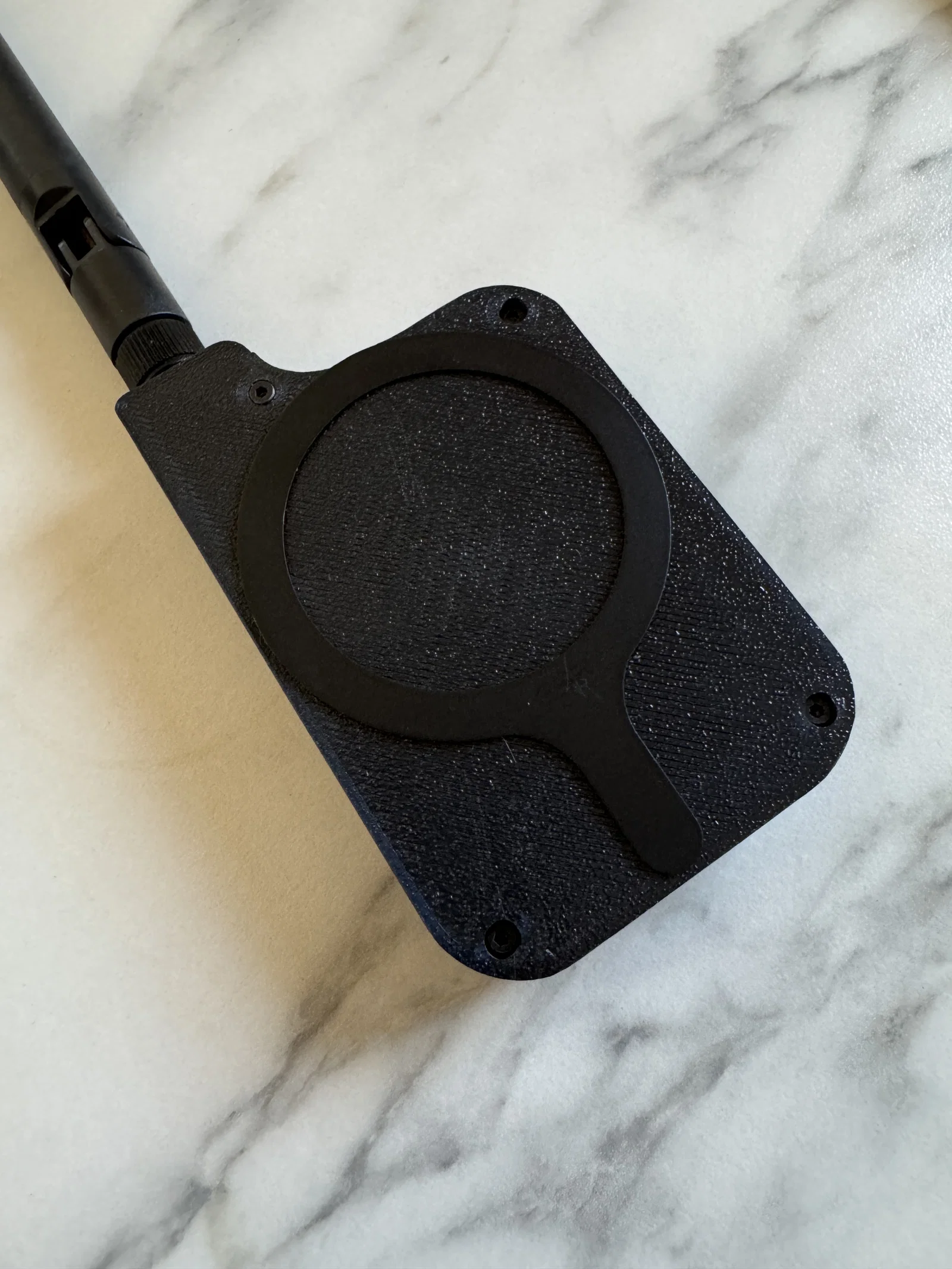

Miếng dán magsafe backer mình dùng là loại này; https://a.co/d/i76mhCl

Cáp antenna mình dùng; https://a.co/d/05txJjN

Về cáp nguồn/kết nối, bạn tìm loại USB-C to Micro hoặc USB-C to USB-C tùy theo model RAK bạn có. Đây là loại mình dùng; https://a.co/d/bdeYE1C

Không cần supports khi in mẫu này.
