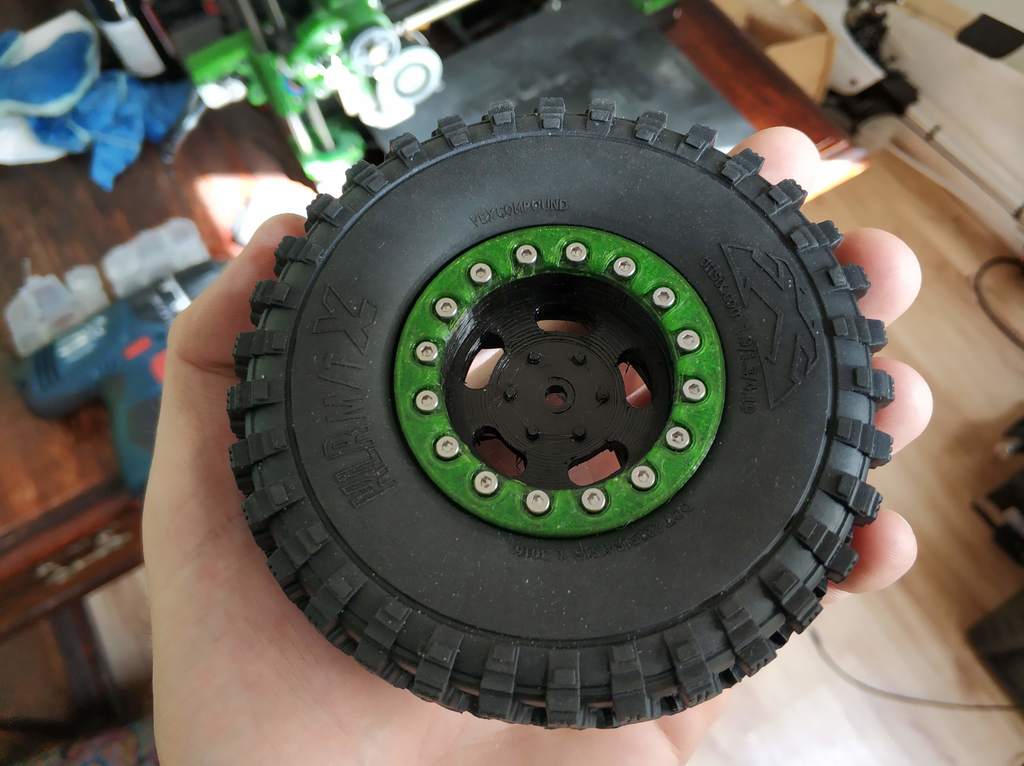

Mâm beadlock RC 1.9" hex 12mm bản rộng (Wider 1.9" 12mm hex RC beadlock rims)

Đây là một bản remix từ bộ mâm RC 1.9" hex 12mm khá xịn, dùng thiết kế beadlock bên trong để kẹp lốp chặt vào mâm.

Mình chỉ kèm theo vòng bead ring mình thích nhất (bạn vẫn có thể dùng lại các vòng từ bản gốc nếu cần—ghé coi thiết kế gốc nha, ngon lắm) kèm thêm vòng trong (internal ring) được làm dày hơn.

Mình thiết kế cái này như thế nào

Đã chỉnh vị trí hub

Mình chỉnh vị trí tâm hub vào sâu hơn trong lòng mâm và phóng to thêm 2% vì mấy cái aluminum hex của mình in ra bằng PLA thì không vừa.

Vị trí hub đã chỉnh thể hiện trên wireframe

Lỗ bắt vít sâu hơn

Mình kéo dài lỗ vít để dùng được ốc M2 dài 20mm — chắc chắn hơn, với lại mình có sẵn cả đống loại này.

Phần lỗ vít sâu hơn được tô nổi trên ảnh wireframe

Vòng rộng hơn

Để lốp ôm vừa hơn, vòng trong giờ rộng hơn 5mm và phần mâm rộng hơn 4mm. Việc này giúp giữ lốp tốt hơn và làm tổng bề ngang đạt 26mm ở chỗ mỏng nhất.

Phần mép trên đã chỉnh được tô nổi trên ảnh wireframe
