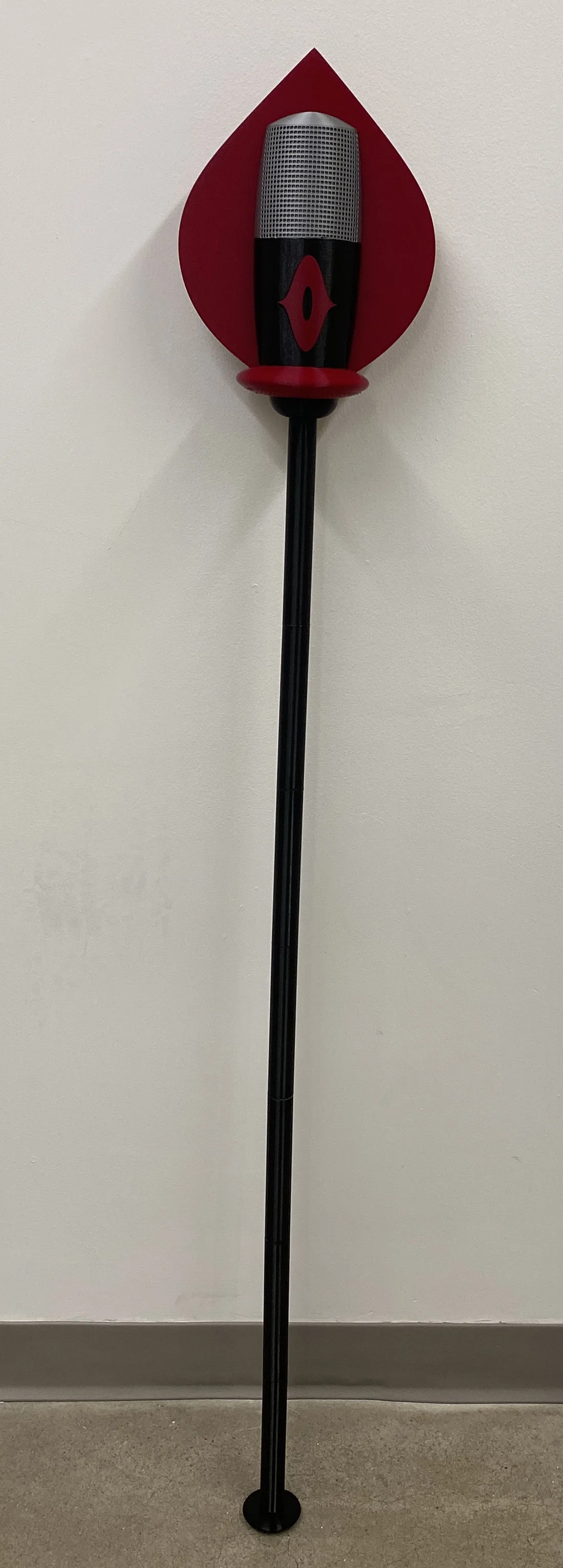

Gậy micro của Alastor (Hazbin Hotel) đúng tỉ lệ, cao hơn 1,37m

Hello!

Đây là cây gậy/microphone staff/cane của Alastor trong Hazbin Hotel!! Phần lớn các chi tiết đều có kiểu khớp/joinery để đảm bảo lắp khít đúng chuẩn, nên khâu ráp rất dễ, chỉ cần keo hoặc plastiweld. Mình thì khuyên dùng plastiweld, nhưng keo siêu dính Loctite loại tốt cũng ổn. Dĩ nhiên dùng cái nào cũng nhớ cẩn thận.

Printing

1. Cane parts (BLACK)
   Cane 7 có thể in không cần supports. Cane 0 sẽ cần một ít supports gần phần đế, nhưng nhớ đảm bảo KHÔNG có supports nằm giữa các ren (threads)! Với các phần còn lại, đặt sao cho ren trong (internal threads) hướng xuống và ren ngoài (external threads) hướng lên. Để tiện hơn, bạn có thể xếp Canes 1-6 chung trên một build plate. Phần overhang phẳng ở đáy của ren trong có thể cần support, hoặc có thể bridge được nếu máy bạn đã “dialed in” chuẩn. Mình in có supports chỉ ngay mặt phẳng đó và thấy ổn. Nhắc lại: đừng để supports lọt vào giữa các ren! In tất cả các phần này với infill 20% trở lên. Khuyến nghị nhất là 25% để chắc hơn.

2. Eye (RED)
   Miếng này hơi khó chịu do bề mặt cong. Mình khuyên in theo chiều dọc, thêm supports ở phần đáy để khỏi bị ngã, đồng thời đỡ được các phần overhang bên trái và phải. In với infill thấp vừa (~10%).

3. Mic Lower (BLACK)
   Đặt úp xuống (mặt trên úp xuống bed). Không khuyến nghị in nằm ngửa (trên lưng) vì vân layer lines sẽ lộ rất rõ. Chỉ cần supports dưới phần giữa của hốc con mắt và thêm một tí ở các góc của eye pocket. In với infill thấp (~5%).

4. Mic Upper (SILVER or WHITE) (canon là trắng ở season 1, nhưng mình thấy bạc nhìn ngoài đời đẹp hơn)
   Đặt đúng chiều (right-side-up) trên bed. Không cần supports. Tương tự, đừng in nằm ngửa. In với infill thấp (~5%).

5. Top base (RED)
   Đặt phần đáy (KHÔNG phải phần có hai chỗ bị cắt khoét) xuống build plate. Cần một ít supports gần phần chân/đế. In với infill thấp (~5%).

6. Large part (RED)
   Phần này sẽ cần cắt làm đôi. Mình đã cung cấp file đã cắt sẵn làm hai, nhưng bạn cũng có thể tự cắt trong Cura hoặc PrusaSlicer. Mình khuyên in nằm trên mặt phẳng của nó, không phải mặt nơi hai nửa ghép lại. Cách này có thể để lại vài layer lines, nhưng giúp giảm cong vênh (warping). Nếu bạn tự tin máy mình ít bị warping, thì thêm brim lớn (~1cm) cho mỗi nửa và đặt lên bed theo hướng mặt ghép của hai phần. In với infill thấp (~5%). Phần này có thể in một mảnh nếu dùng Prusa XL hoặc máy có khổ tương tự.

Assembly

1. Cane/Shaft
   Gỡ supports khỏi phần ren trong (internal thread) của từng chi tiết. Các ren này được in theo dung sai mặc định của Fusion, nên sẽ khít RẤT chặt. Đây là chủ ý thiết kế, vì khi vặn ép vào thì giữ rất chắc. Lưu ý là không thiết kế để tháo ra lại. Bắt đầu từ dưới lên trên: vặn phần đáy vào Cane 1, chừa lại một khe nhỏ. Bơm/cho keo hoặc plastiweld vào khe đó, rồi vặn chặt hết cỡ để đóng kín. Lặp lại với các phần tiếp theo. Cẩn thận với phần trên cùng (Cane 7) vì góc cạnh khá bén; mình khuyên mang găng tay hoặc dùng khăn để cầm cho chắc.

2. Top

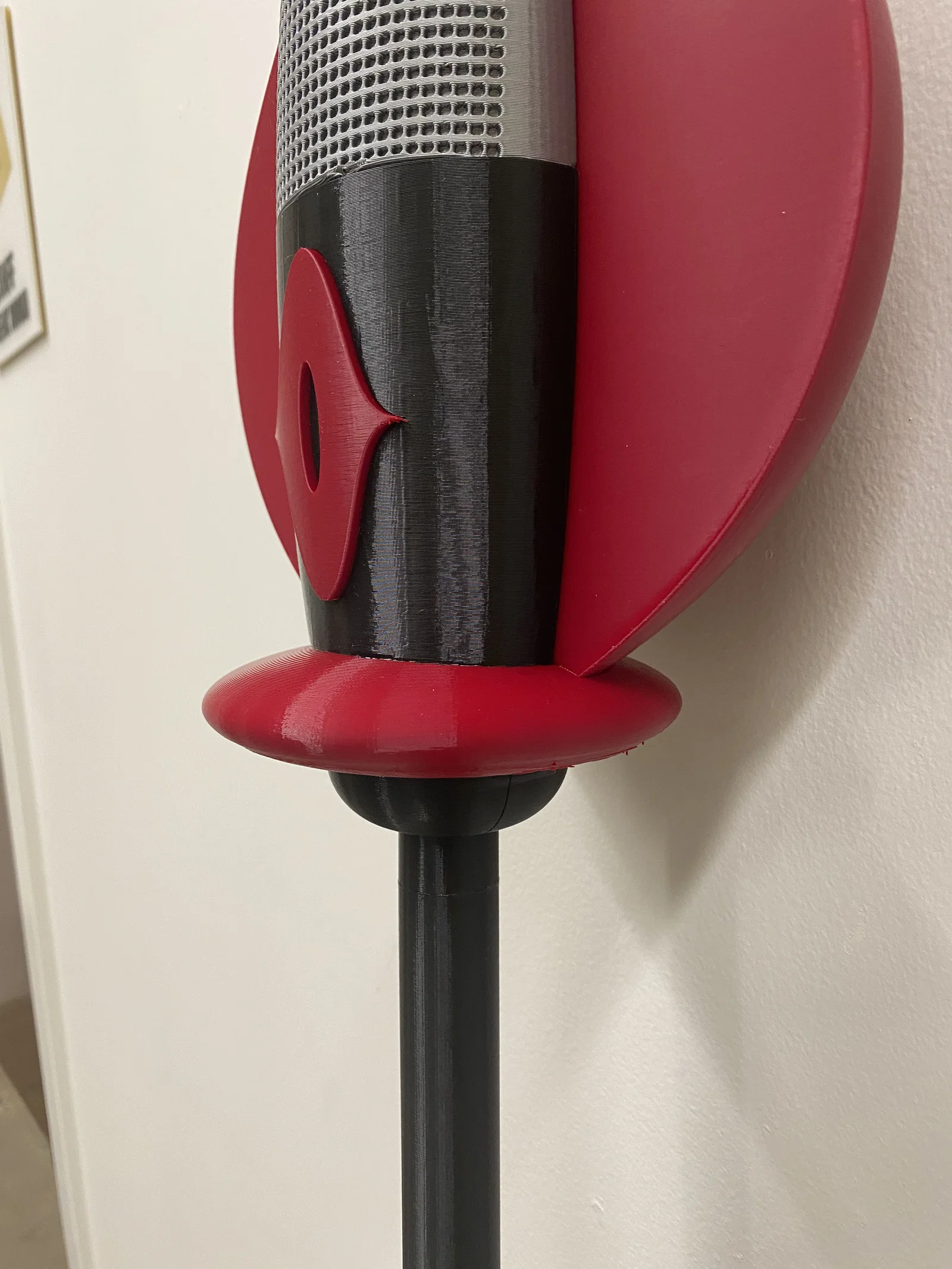

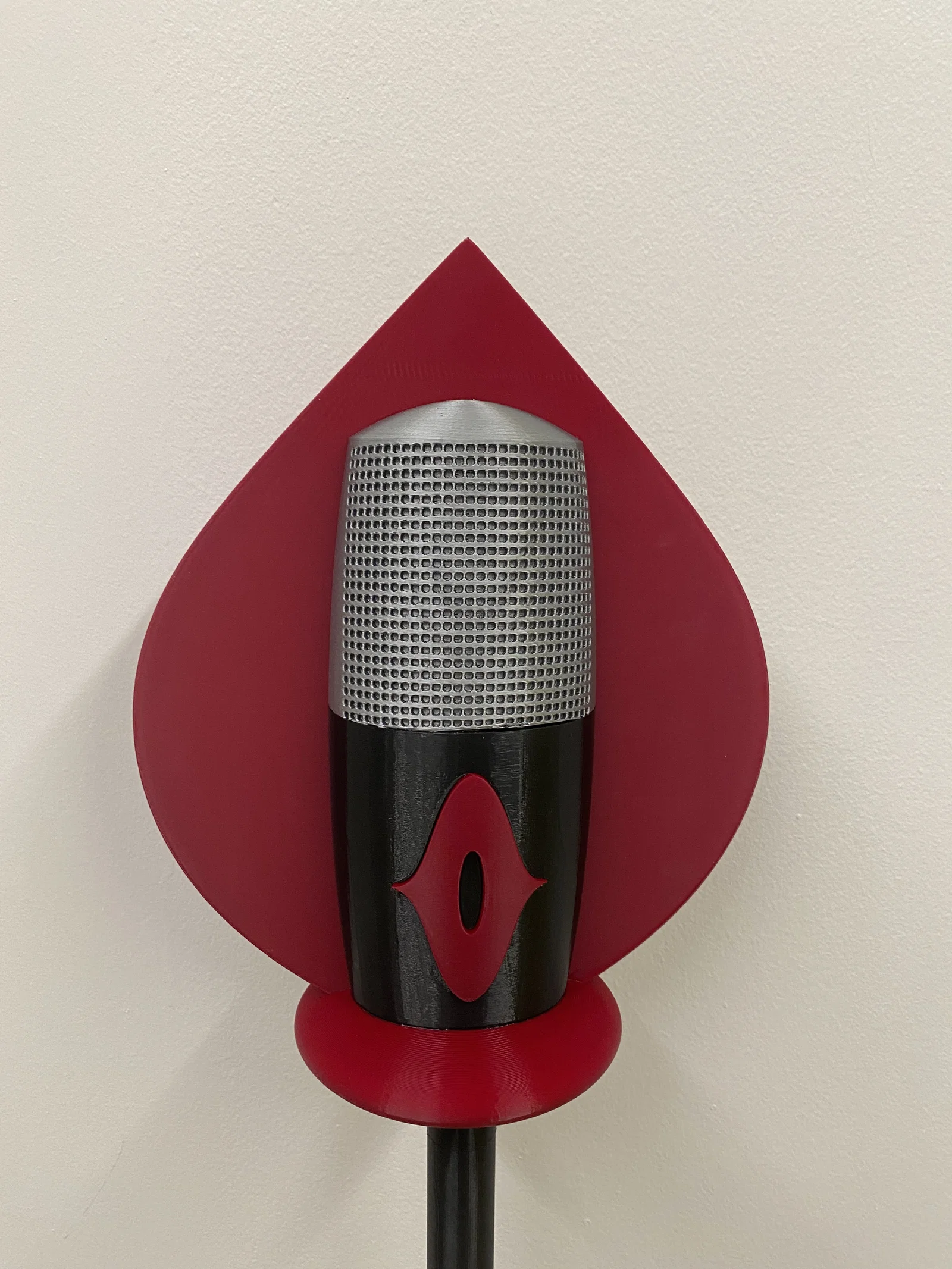

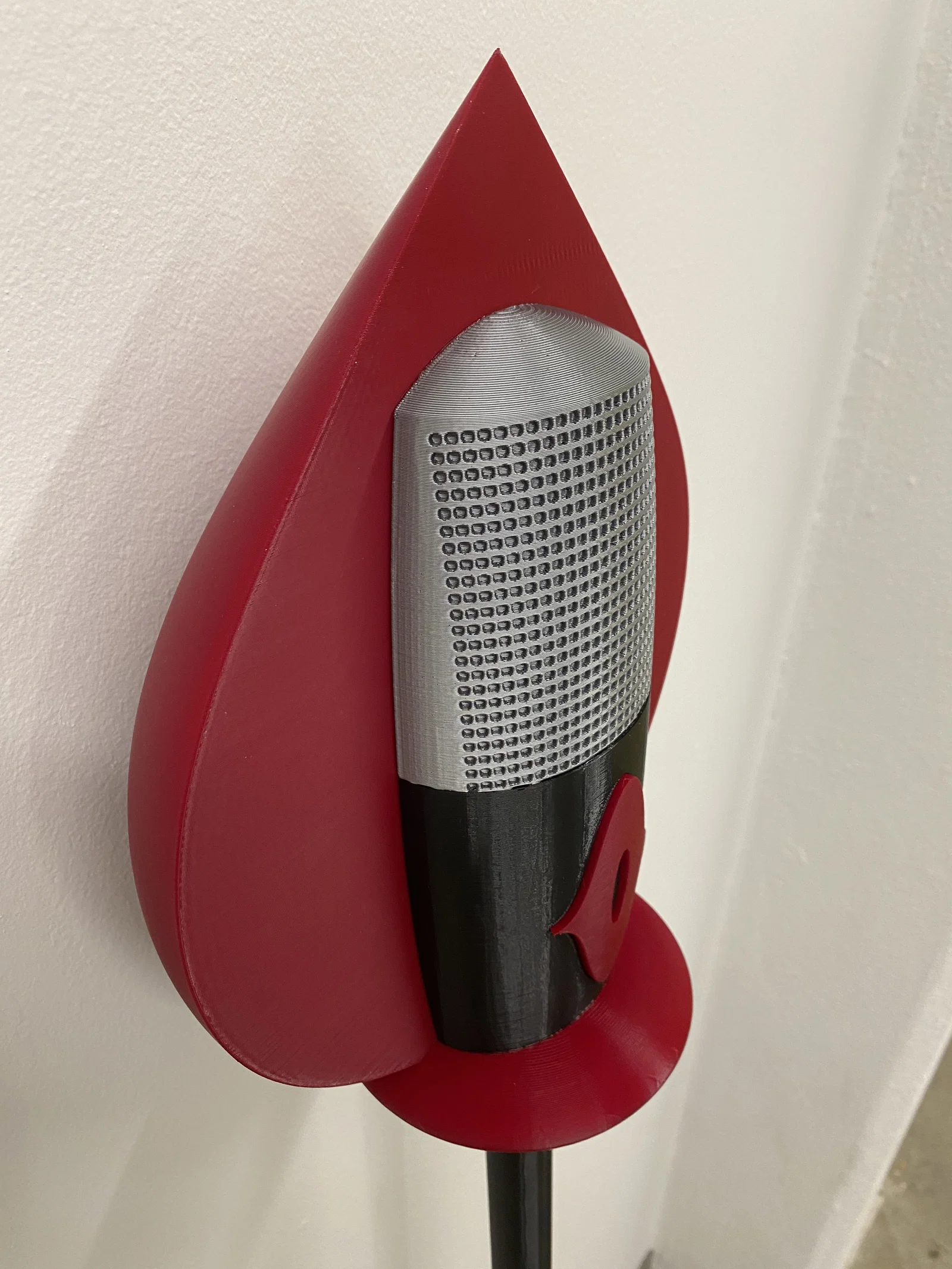

   Nếu bạn in Large Part dạng 2 miếng thì dán chúng lại với nhau trước. Sau đó bắt đầu với Top Base: đặt Large Part (đã ráp) vào nửa hình tròn lớn hơn, kèm keo hoặc plastiweld. Phần Eye cần press-fit vào Mic Lower. Dùng búa cao su (rubber mallet) có lót khăn lên con mắt, gõ nhẹ để ép vào đúng vị trí. Thường sẽ không cần keo. Tiếp theo, đặt cụm Mic Lower + Eye vào nửa hình tròn nhỏ hơn và dán nó vào cả Top Base và Large Part cùng lúc. Rồi dán Mic Upper lên trên, dán vào Mic Lower và Large Part. Phần này không có khớp định vị (no joinery), nên canh cho thẳng trước khi dán. Cuối cùng gắn toàn bộ cụm “đầu” lên đỉnh cây cane bằng keo. Chỗ này cũng không có joinery nên nhớ canh cho đúng tâm.

Thank you!

Cảm ơn bạn đã ghé xem nhiều nha. Nếu bạn đã build/in ráp xong thì chúc mừng!! Và cảm ơn bạn đã ủng hộ mình. Có thắc mắc gì cứ để lại bình luận, và nhớ đăng make của bạn nữa!
