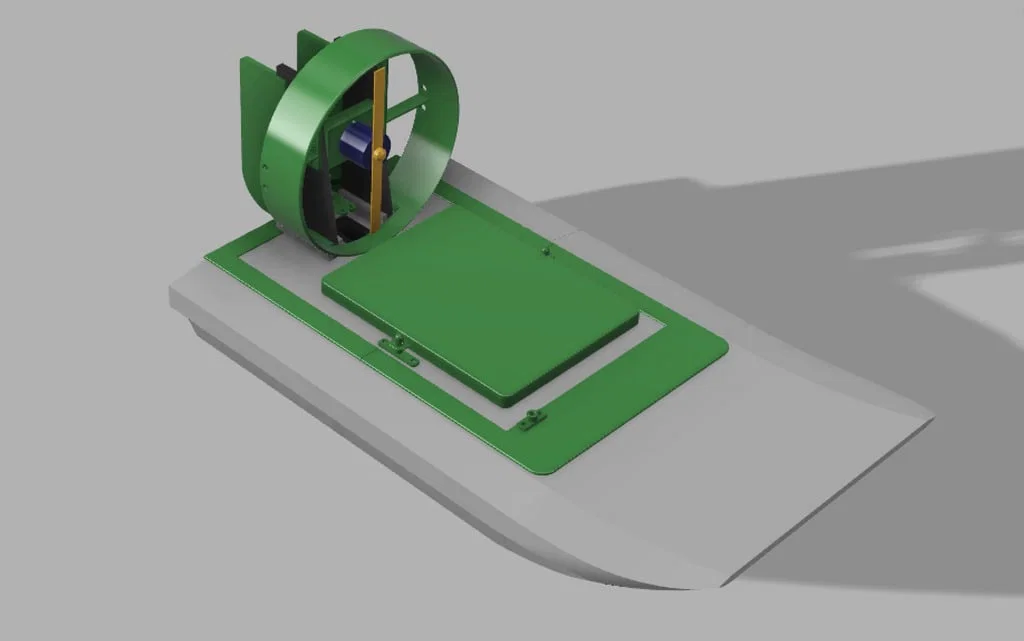

Air boat / Swamp boat (Thuyền khí chạy sân ngập nước)

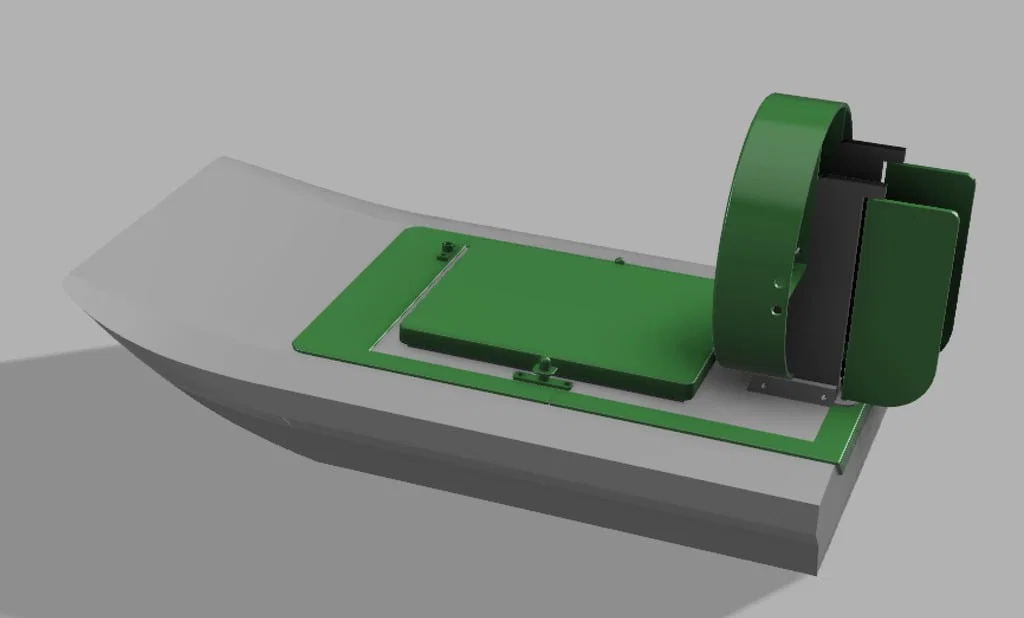

Mẫu airboat/swamp boat RC để chạy khi sân bị ngập nước. Thiết kế dùng chân vịt phía sau tránh vướng rác, có thể trượt qua cỏ. Kèm danh sách linh kiện và thông số in 3D để thân kín nước.
Mô tả

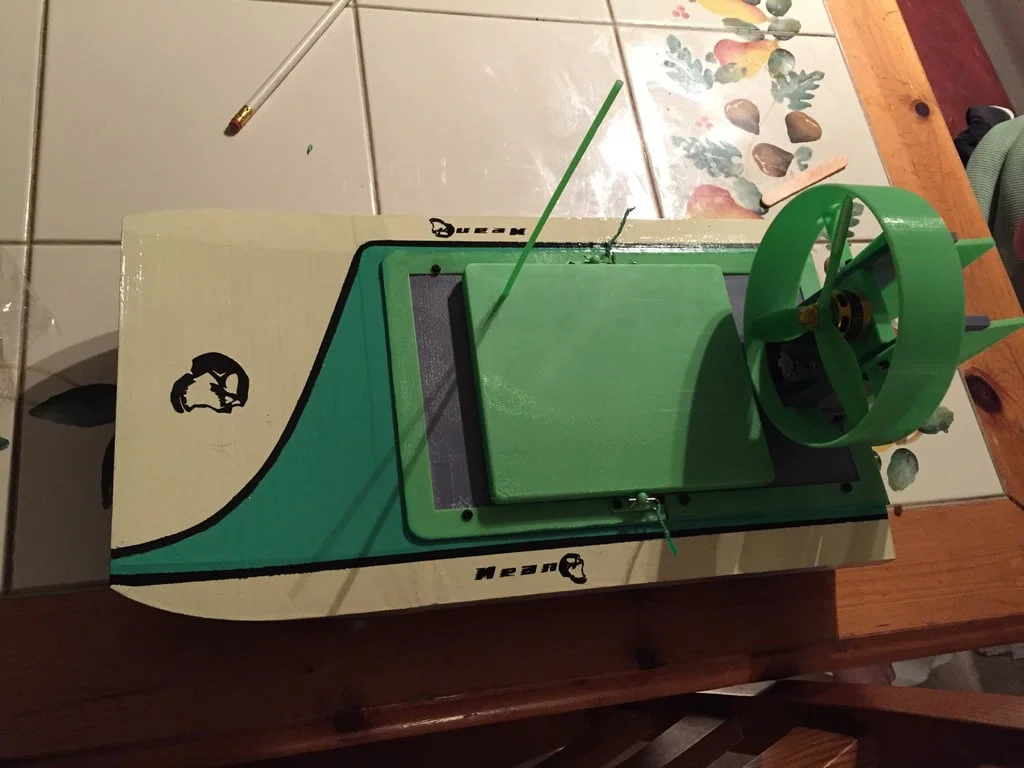

Sân trước nhà ba mẹ mình cứ mưa lớn là ngập tới khoảng 4 inch nước. Mình nói với ba mình nhiều năm rồi là lúc đó mà chạy RC boat thì vui hết sảy. Nên mình quyết định làm tặng ba một chiếc nhân Ngày của Cha. Mình chọn kiểu airboat để khỏi bị chân vịt (prop) vướng rác/cỏ dại, và nếu được thì nó còn có thể trượt trên cỏ từ cửa trước ra tới cái “hồ tạm” ngoài sân.
Để hoàn thiện bạn sẽ cần:
Micro servo
Chân vịt 5" (mình dùng 5045x3)
Motor (mình dùng 2204-2300 loại multi-rotor)
ESC (mình dùng ESC multi-rotor 20A, mod bidirectional bằng blheli)
RX tùy bạn chọn
Chốt ghim thân xe RC (RC car body pins)
Ốc 3mm
Pin (mình dùng 3S 1300mAh)
Keo dán cho các chi tiết nhựa
Print Settings
Printer Brand:
FlashForge
Printer:
Dreamer
Rafts:
No
Supports:
No
Resolution:
.15
Infill:
tùy phần
Notes:

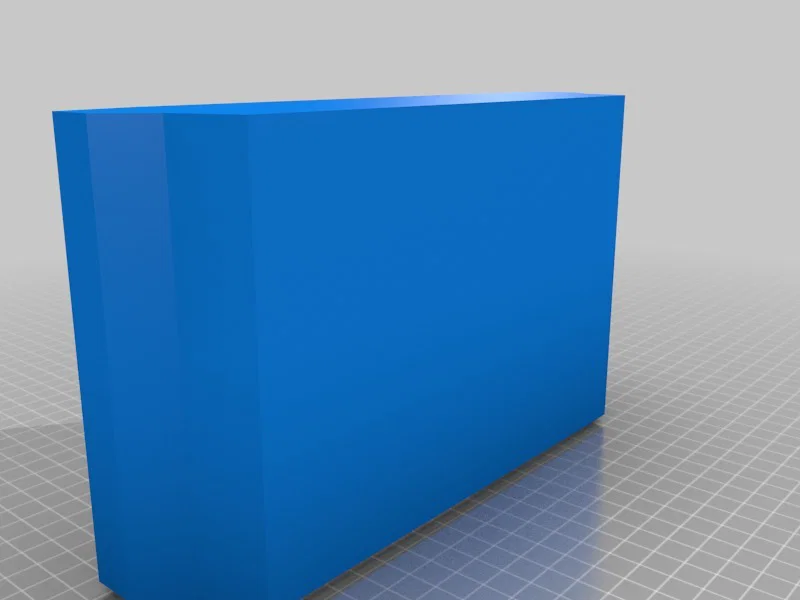

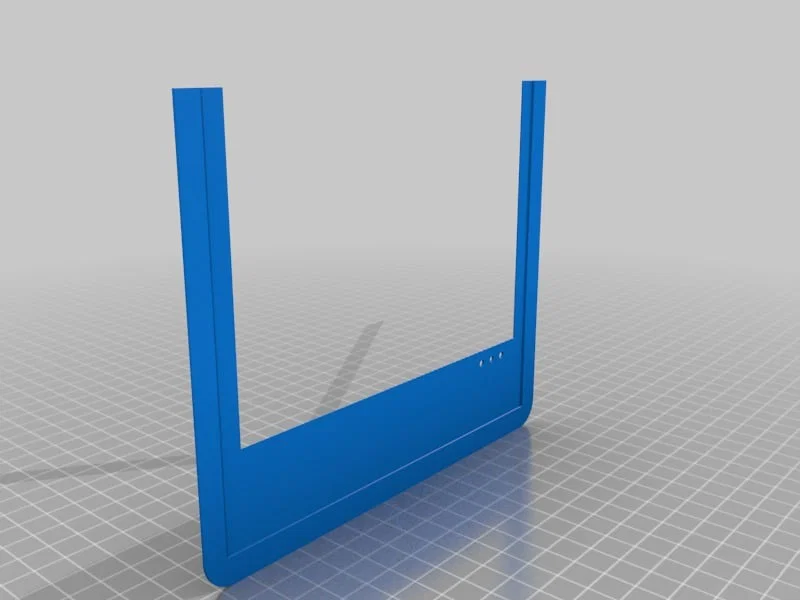

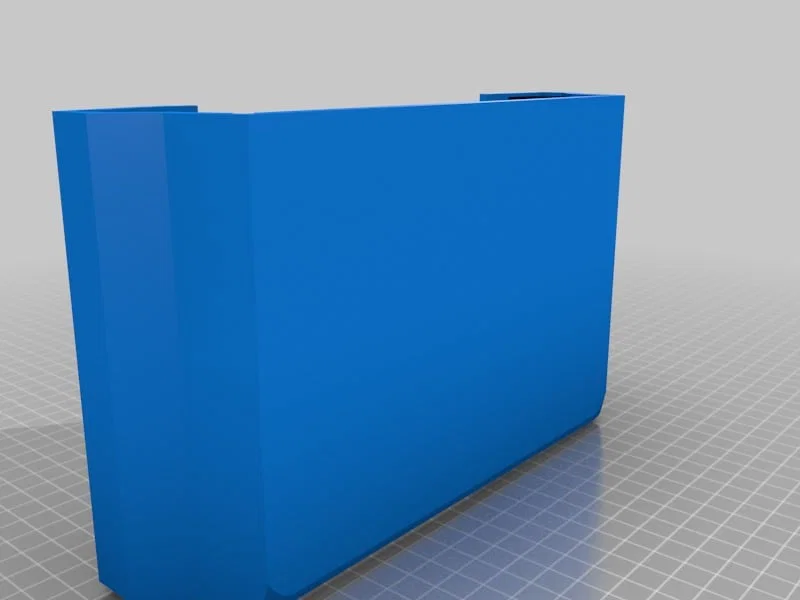

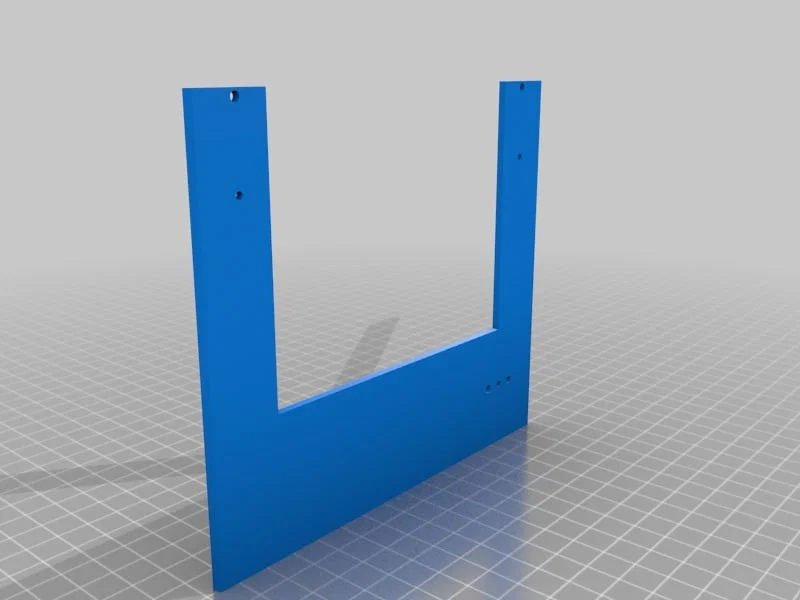

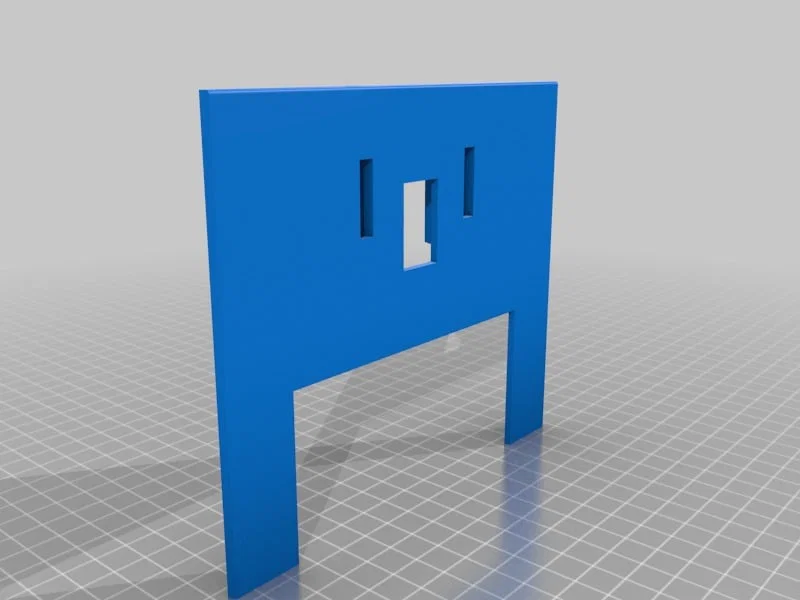

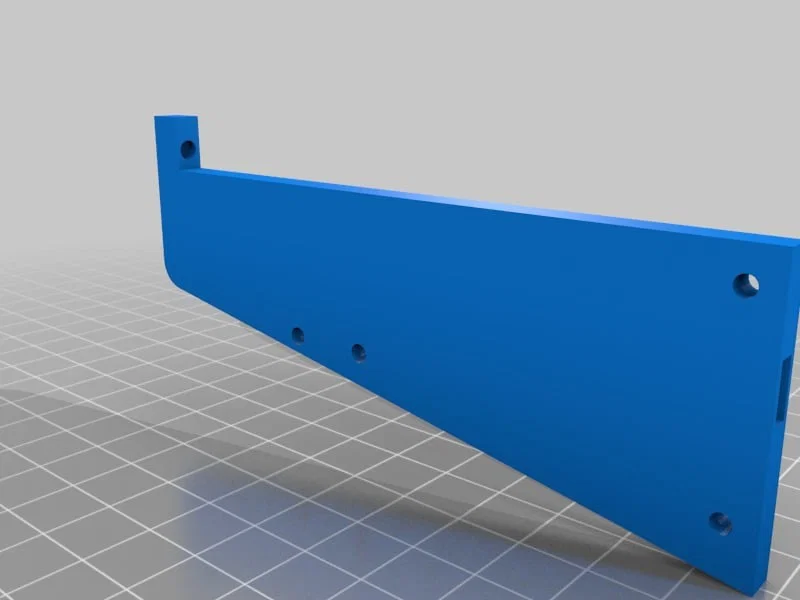

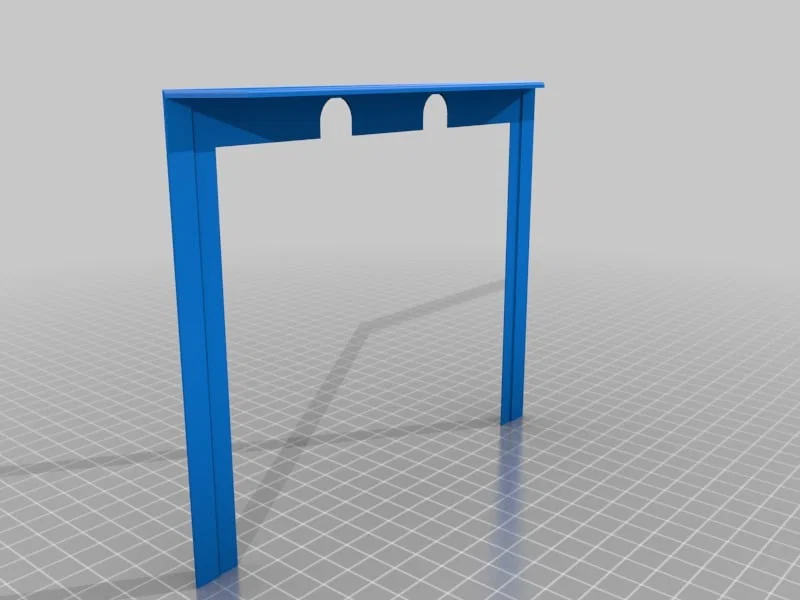

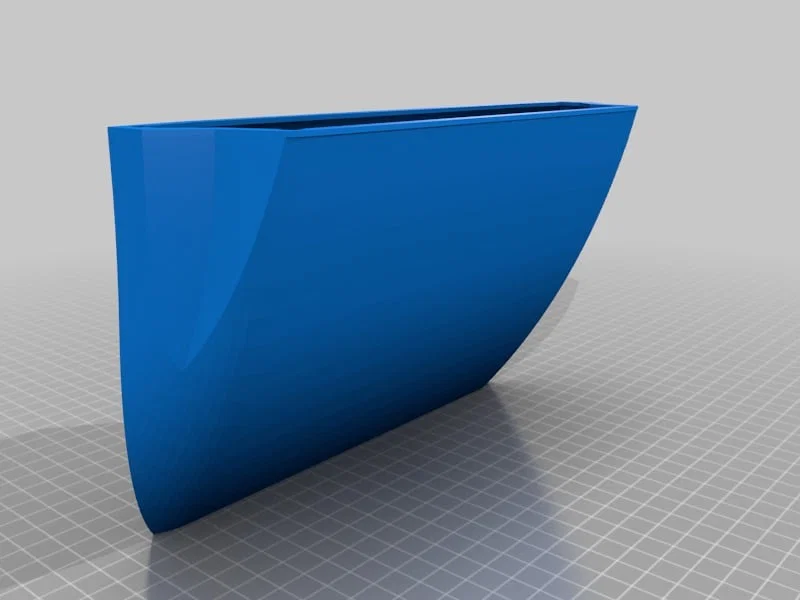

Ít nhất 3 miếng đáy của thân (hull) cần in 100% infill để kín nước. Các chi tiết còn lại bạn làm sao cũng được; mình làm 50% cho phần lớn.
Post-Printing

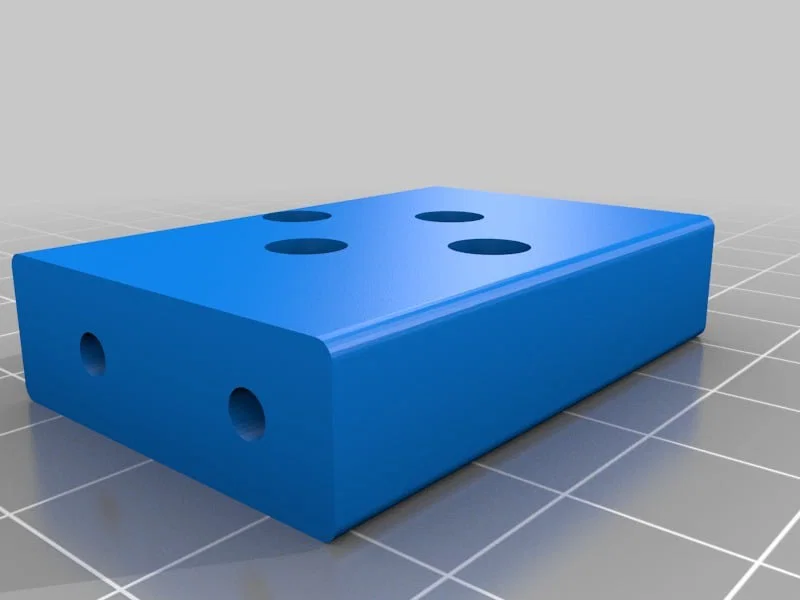

Tất cả các phần có lỗ được thiết kế để bắt vít lại với nhau bằng ốc 3mm. Phần thân (hull) thì dán keo để ghép lại.
Sơn thân sẽ giúp bịt những chỗ có thể rò nước và làm bề mặt trơn hơn.

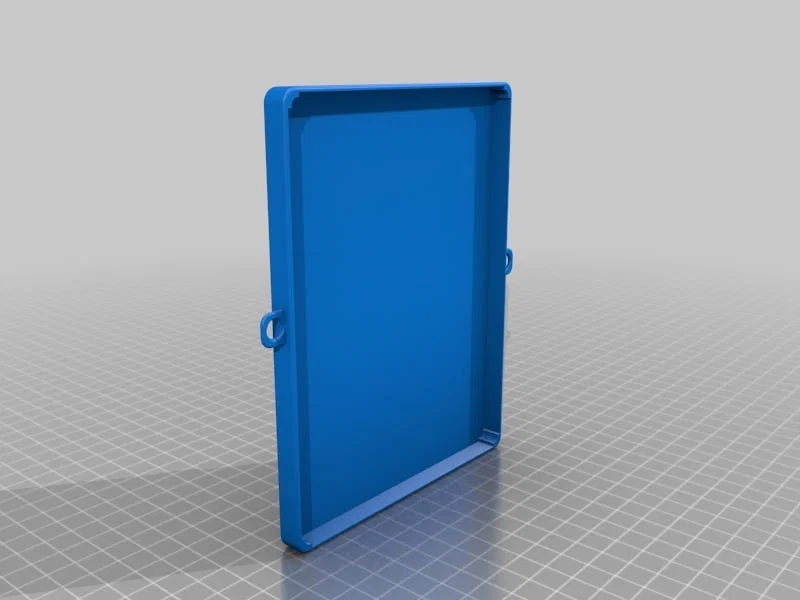

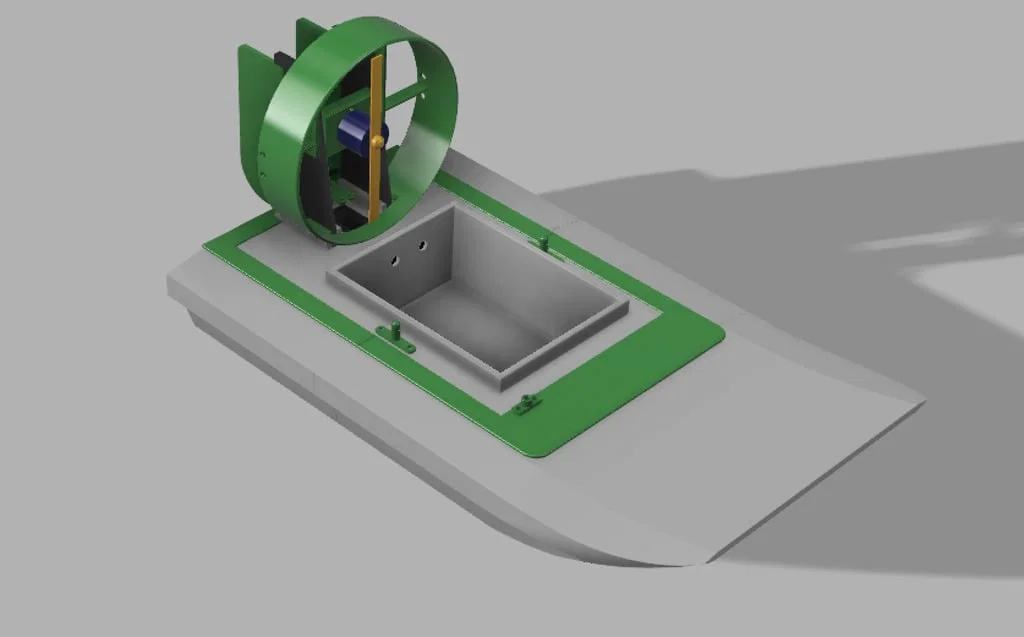

Có thể dùng keo nến nhiệt thấp để trám kín các lỗ đi dây trên hộp radio.
How I Designed This

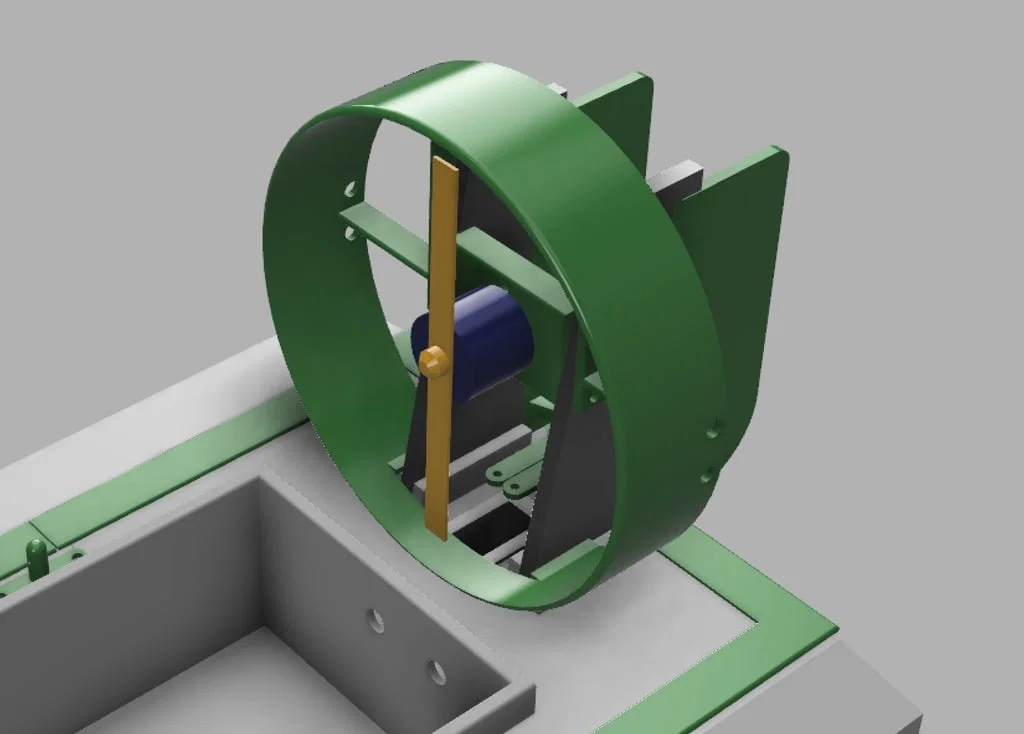

Fusion 360
Category: R/C Vehicles
