Ống suốt (Bobbins) cho Weaving Shuttle

Mình tạo ra vài mẫu bobbin dệt để lắp vào boat shuttle. Một số mẫu được chỉnh sửa để chứa được nhiều sợi hơn. Đổi lại, chúng sẽ cần quấn tay hoặc dùng loại Ashford bobbin winder đặc thù vì lỗ (hole) khá hẹp. Mình cũng đính kèm file template Fusion cơ bản mà mình dùng để thiết kế các mẫu này. Mình thấy cách dễ nhất là chỉ sửa các kích thước, rồi mirror và join cho từng phiên bản. Nếu bạn không phải người mới dùng Fusion, chắc bạn sẽ biết cách làm “gọn” hơn so với kiểu “brute force” này.

Dù sao thì, dưới đây là thông số cho từng phiên bản (tất cả số đo tính bằng mm):

Description Length Rod Dia Hole Dia End Diameter

Ashford * 110 9 5 12

HandyMan-Original 150 11 7 21

HandyMan-Modified * 7 3

Schact-Original 100 11 8 25

Schact-Modified * 9 5

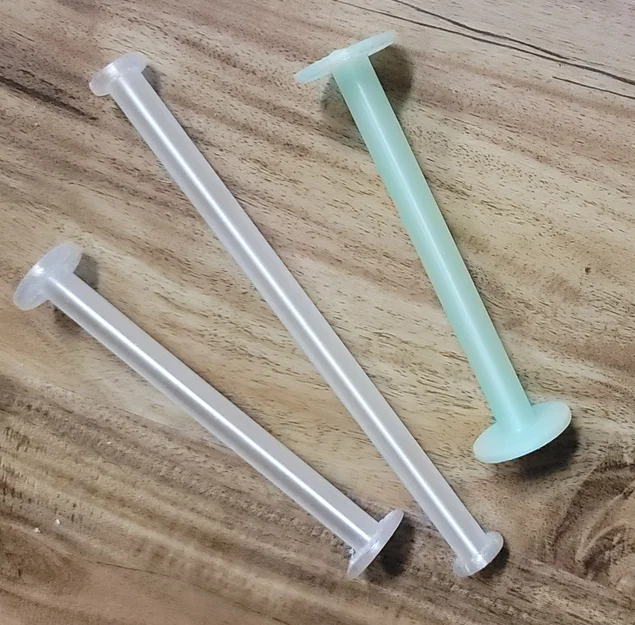

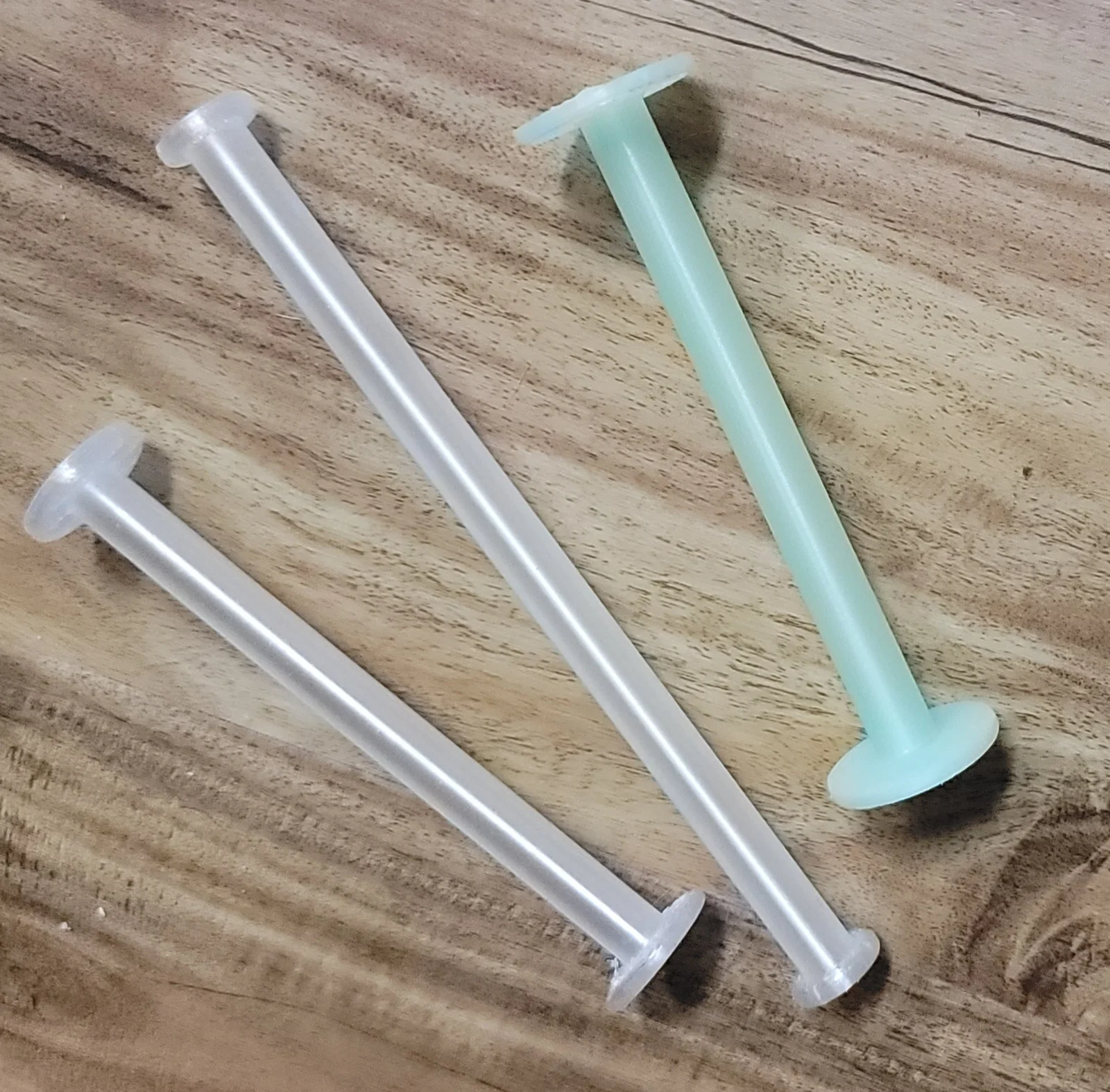

        \* nghĩa là đã in và có trong hình

In theo hướng dựng đứng (vertical orientation) để lỗ bên trong được sạch, đẹp. Có thể bạn in được hoặc không in được nếu không dùng supports — mình thử thì lúc được lúc không.

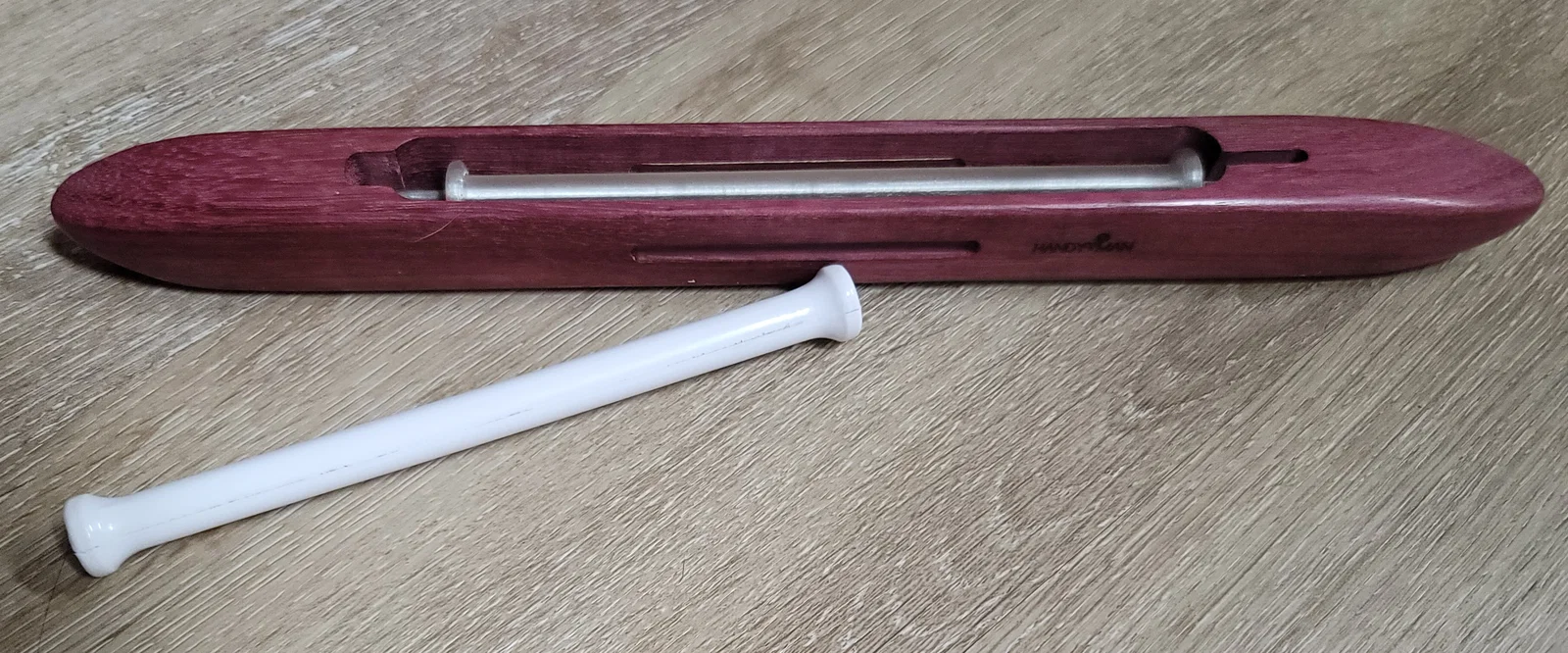

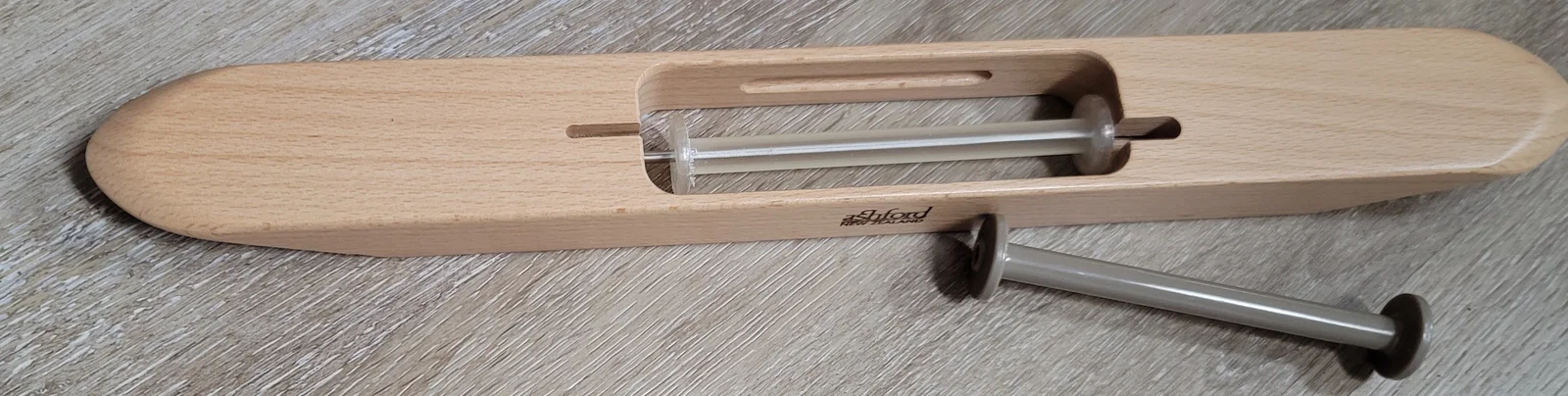

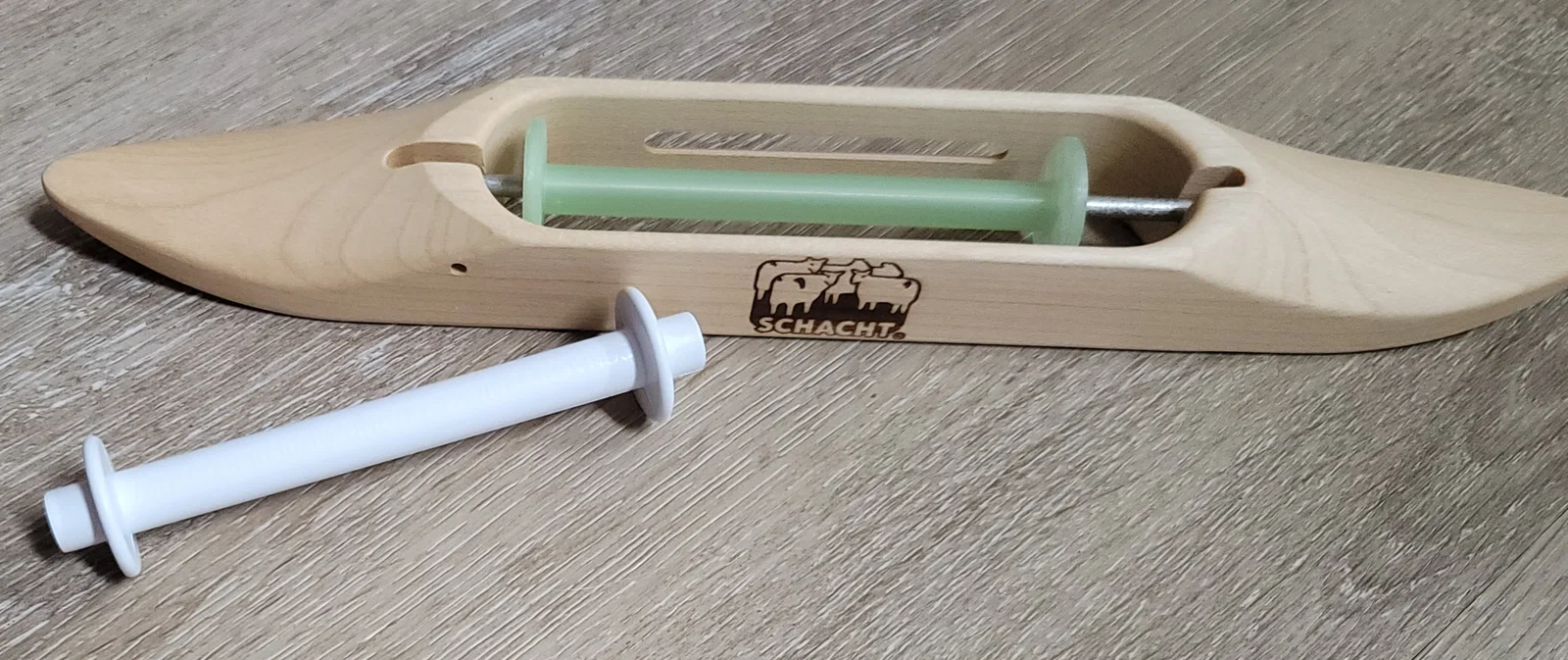

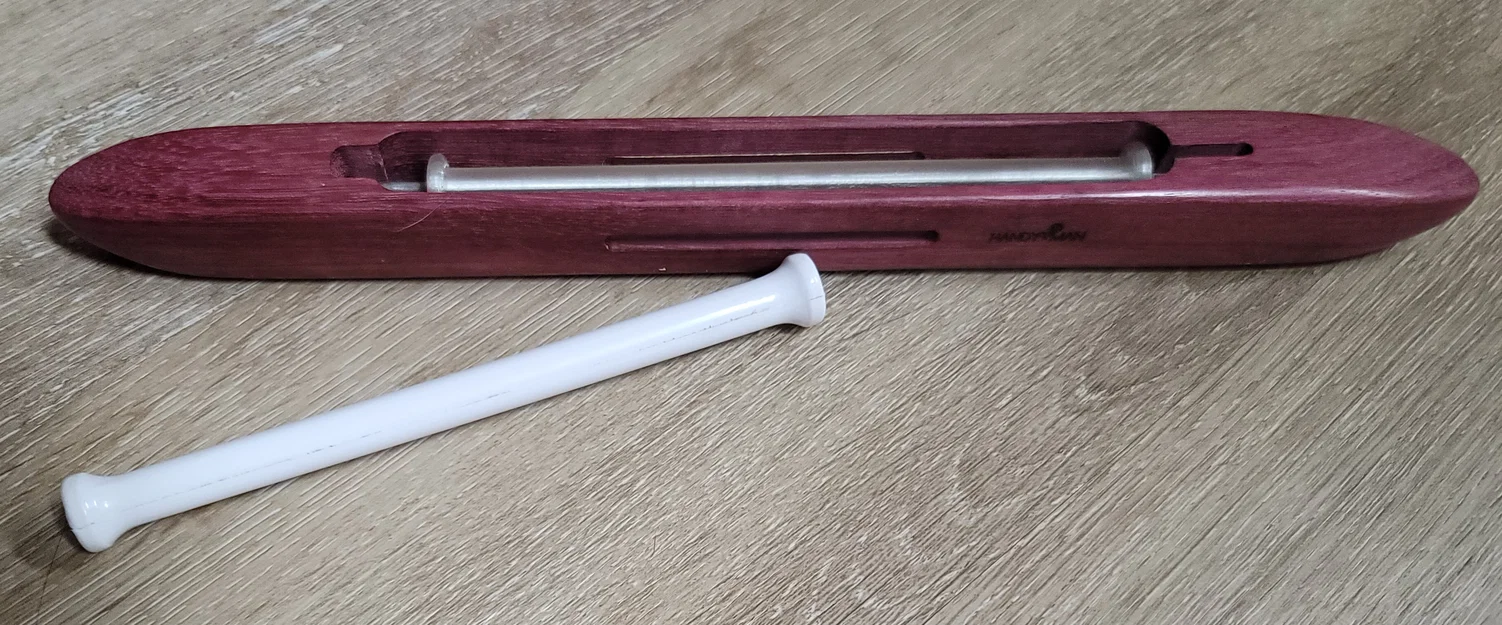

Hình chụp cho thấy bobbin bản Modified nằm trong shuttle, còn bobbin bản gốc (original) đặt phía trước.
