Bát gắn bên hông/Giá đỡ Tablet cho Fanatec Clubsport DD / DD+ / DD Pro / CSL DD

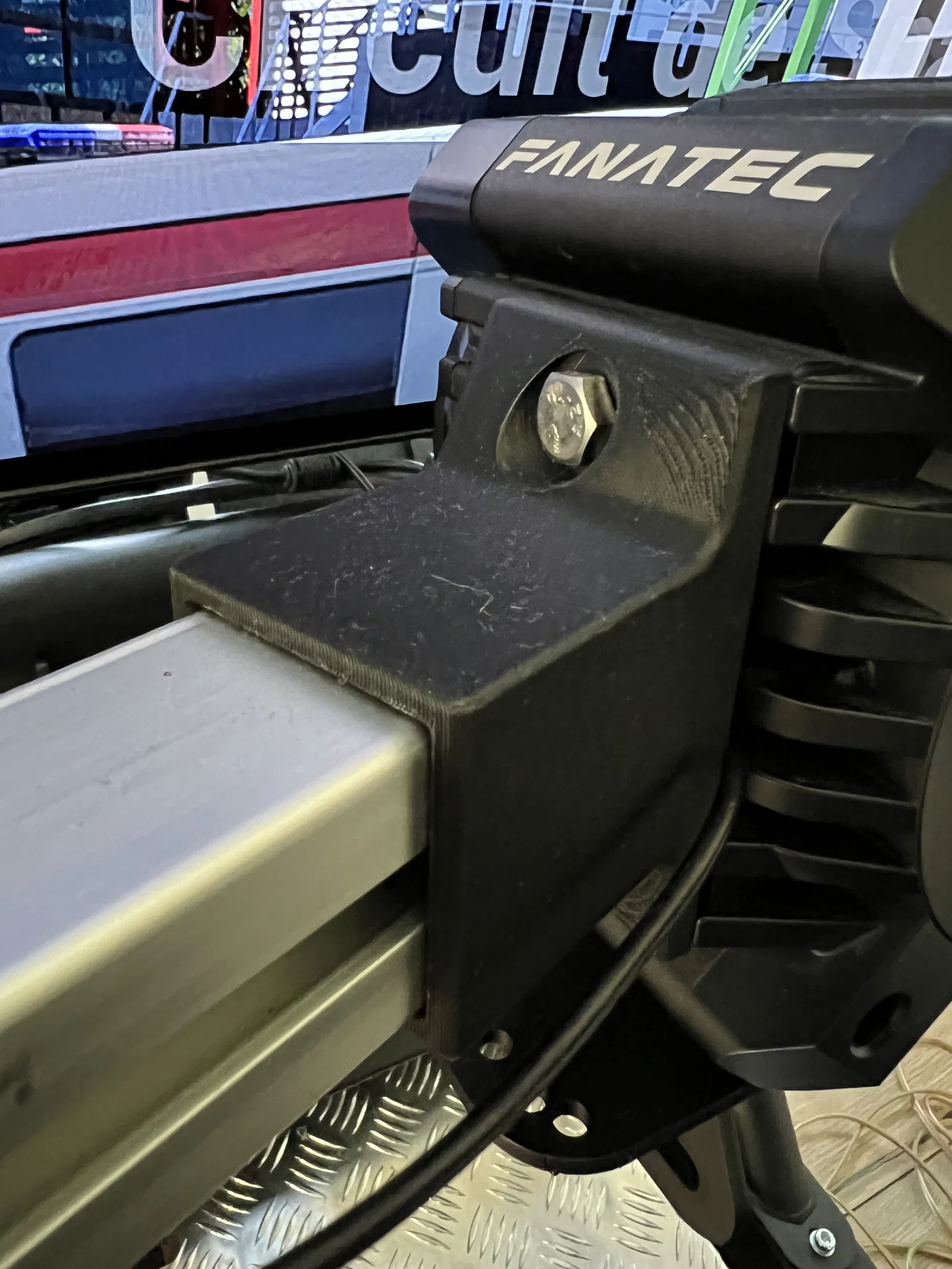

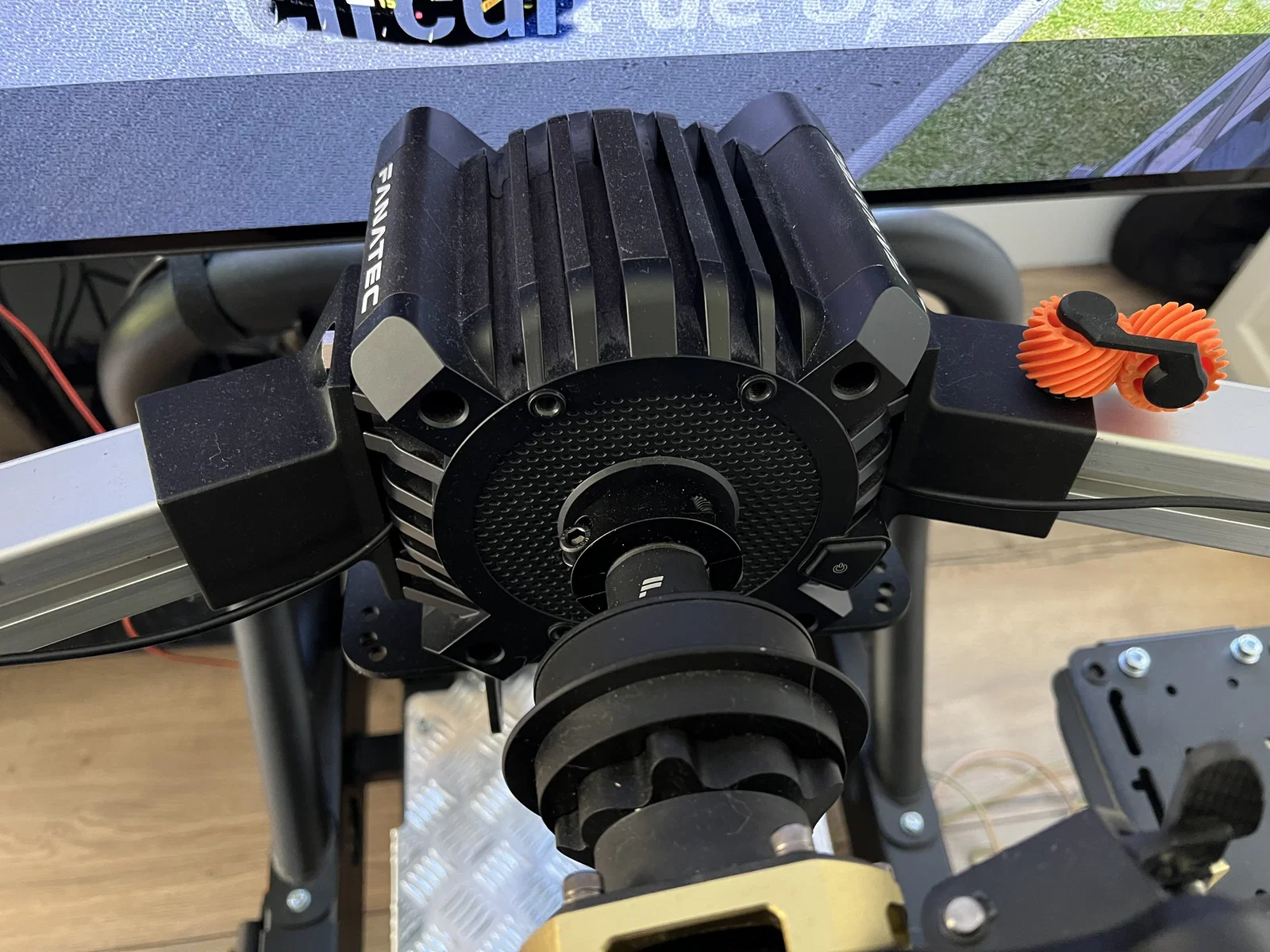

Đây là bát gắn bên hông (side bracket) dùng cho hệ khung nhôm định hình 40x40mm, tương thích với các dòng đế vô lăng Fanatec Clubsport DD Pro / CSL DD / DD hoặc DD+.

Mô hình này được chia sẻ miễn phí để mọi người cùng sử dụng. Nếu anh chị thấy hữu ích và muốn mời mình ly cà phê để ủng hộ công sức, thời gian thiết kế cũng như chi phí in thử nghiệm, anh chị có thể gửi qua:

https://paypal.me/mikloskiszely

Mình in các linh kiện này với thông số:

• Chiều cao lớp in (layer height): 0.2mm (Cấu hình tiêu chuẩn của máy Bambu Lab X1C)
• 5 lớp trên / 5 lớp dưới (top/bottom layers)
• 3 lớp vách (walls)
• Độ phủ (infill): 25%
• Sử dụng nhựa PLA thông thường

Phụ kiện cần thiết cho mỗi bên:

• 2 ốc M8 16mm (đai ốc đã có sẵn theo đế vô lăng)
• Thanh nhôm định hình 40x40mm cắt theo độ dài cần thiết; của mình là 350mm (35cm) như trong ảnh.

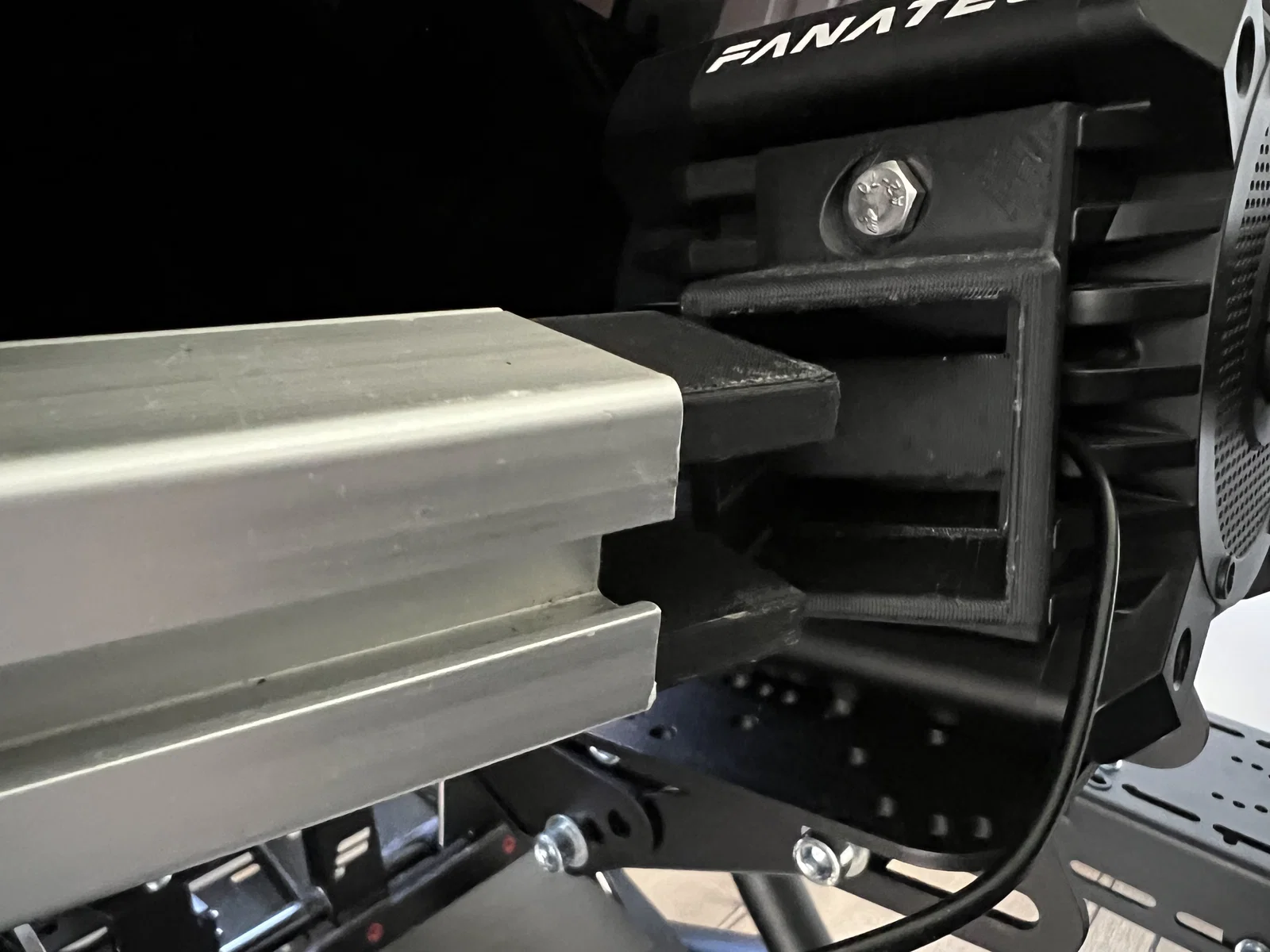

Anh chị nhớ in file “Fanatec 40x40 Aluprofil Einschuebe.stl” hai lần cho mỗi bên. Các chi tiết còn lại chỉ cần in một cái cho mỗi bên vì chúng giống hệt nhau cho cả trái và phải.

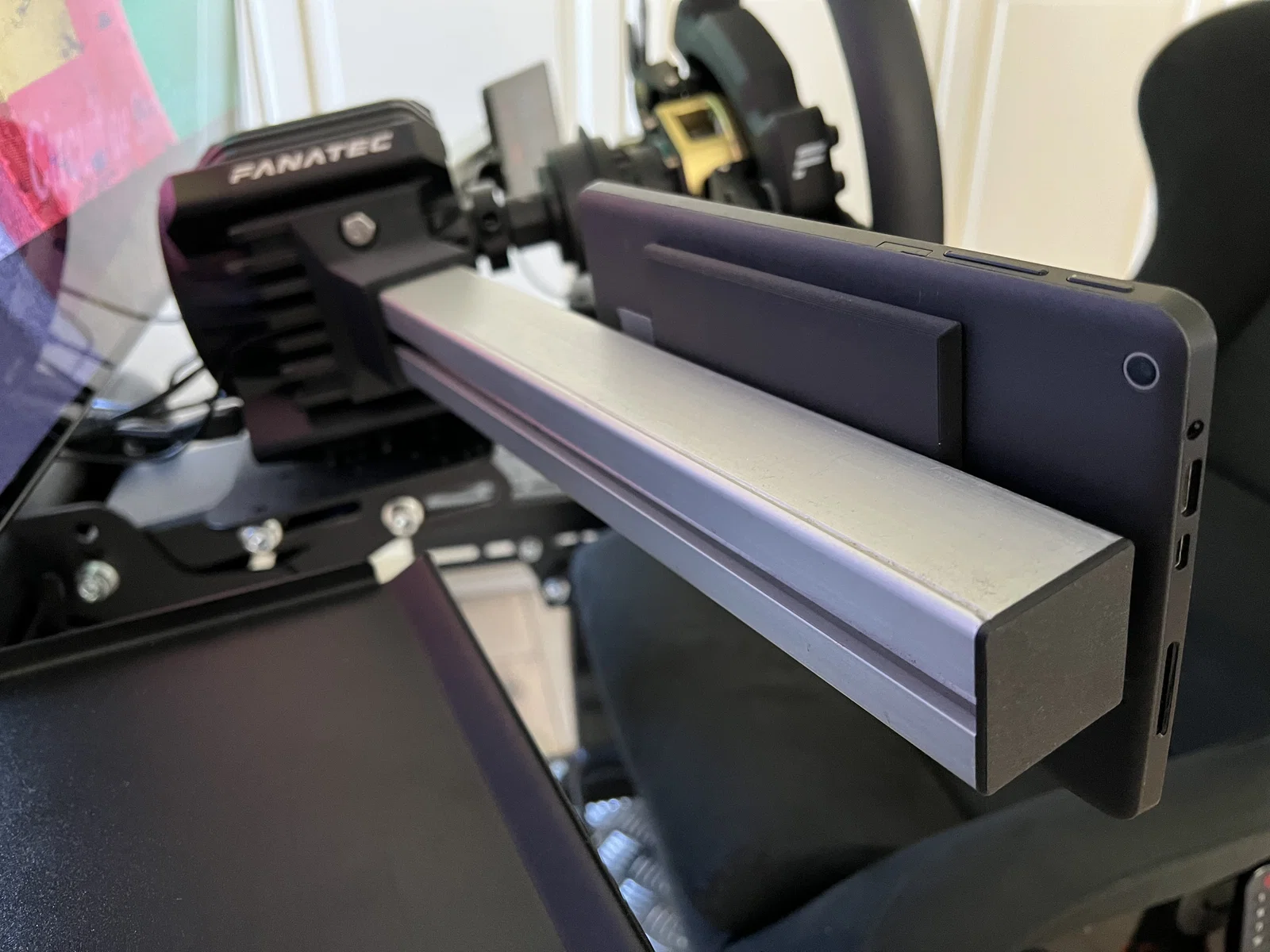

Phần máy tính bảng được dán trực tiếp lên giá đỡ bằng băng keo hai mặt loại tốt (bản rộng 50mm, dài khoảng 80mm).

Mình không cần dùng keo dán các chi tiết lại với nhau, chúng đã khớp với nhau rất chắc chắn.

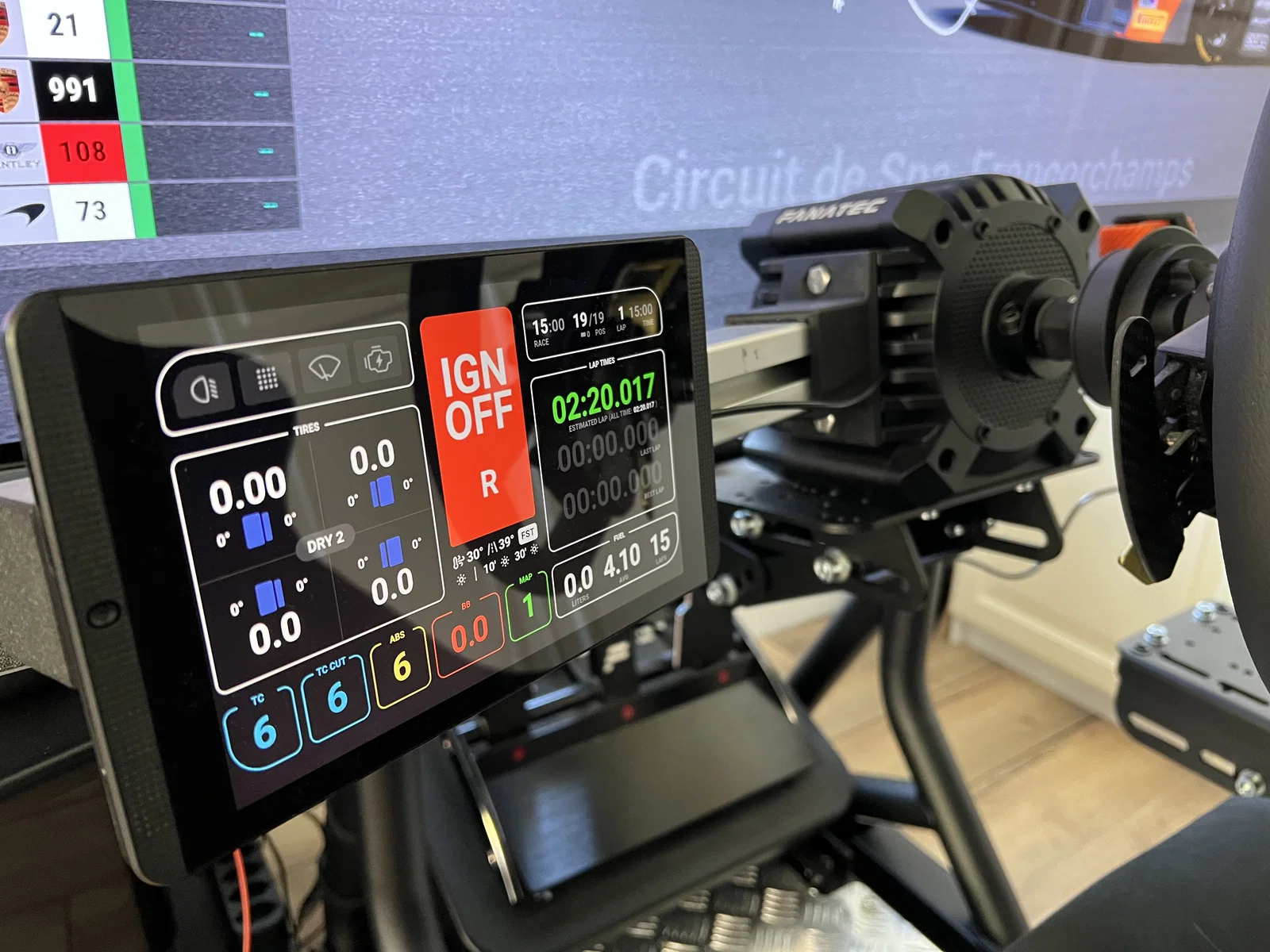

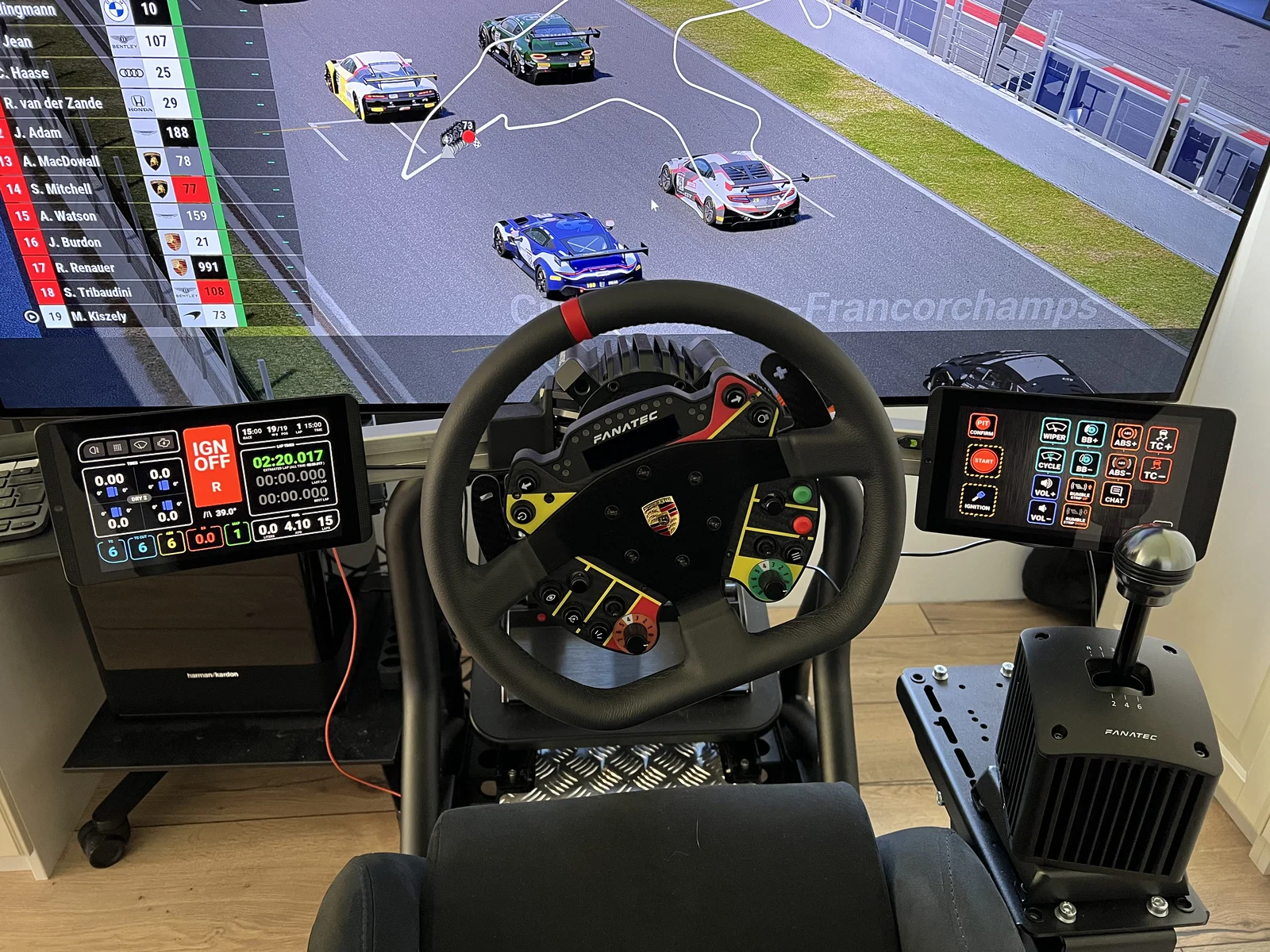

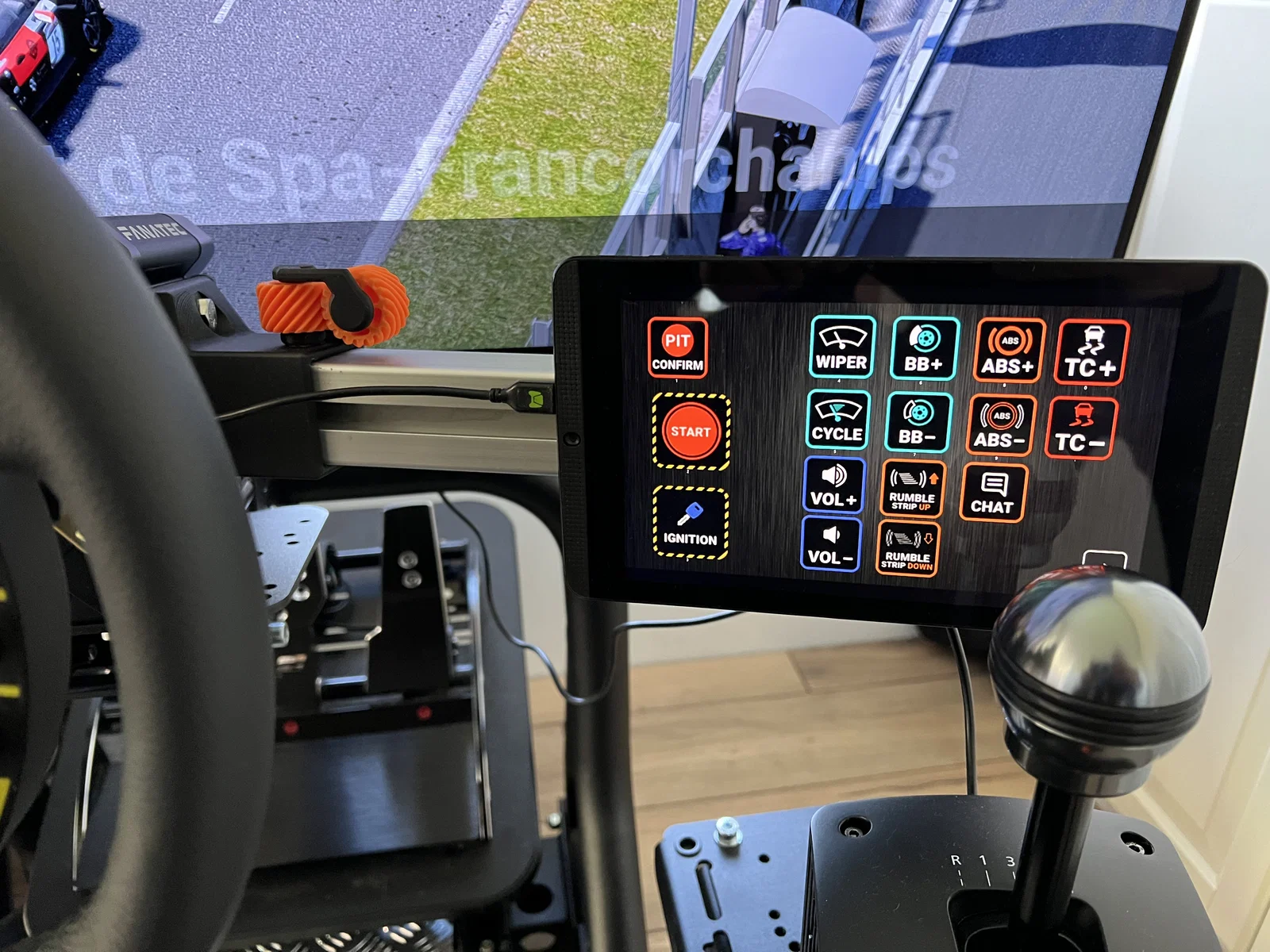

Mình tận dụng hai chiếc máy tính bảng Android cũ (NVidia Shield Tegra K1, kích thước khoảng 12.5cm x 22cm) để làm màn hình phụ hoặc bộ điều khiển (button box).
