Ống đo mưa dùng chai PET 500ml (PET Bottle Rain Gauge/Regenmesser)

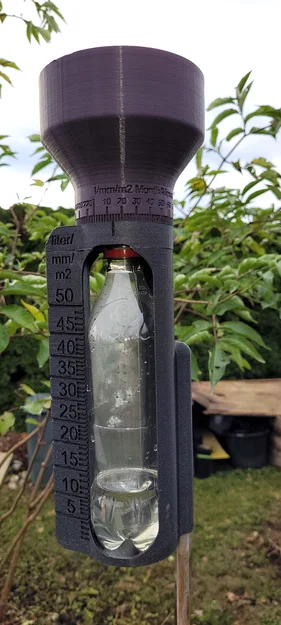

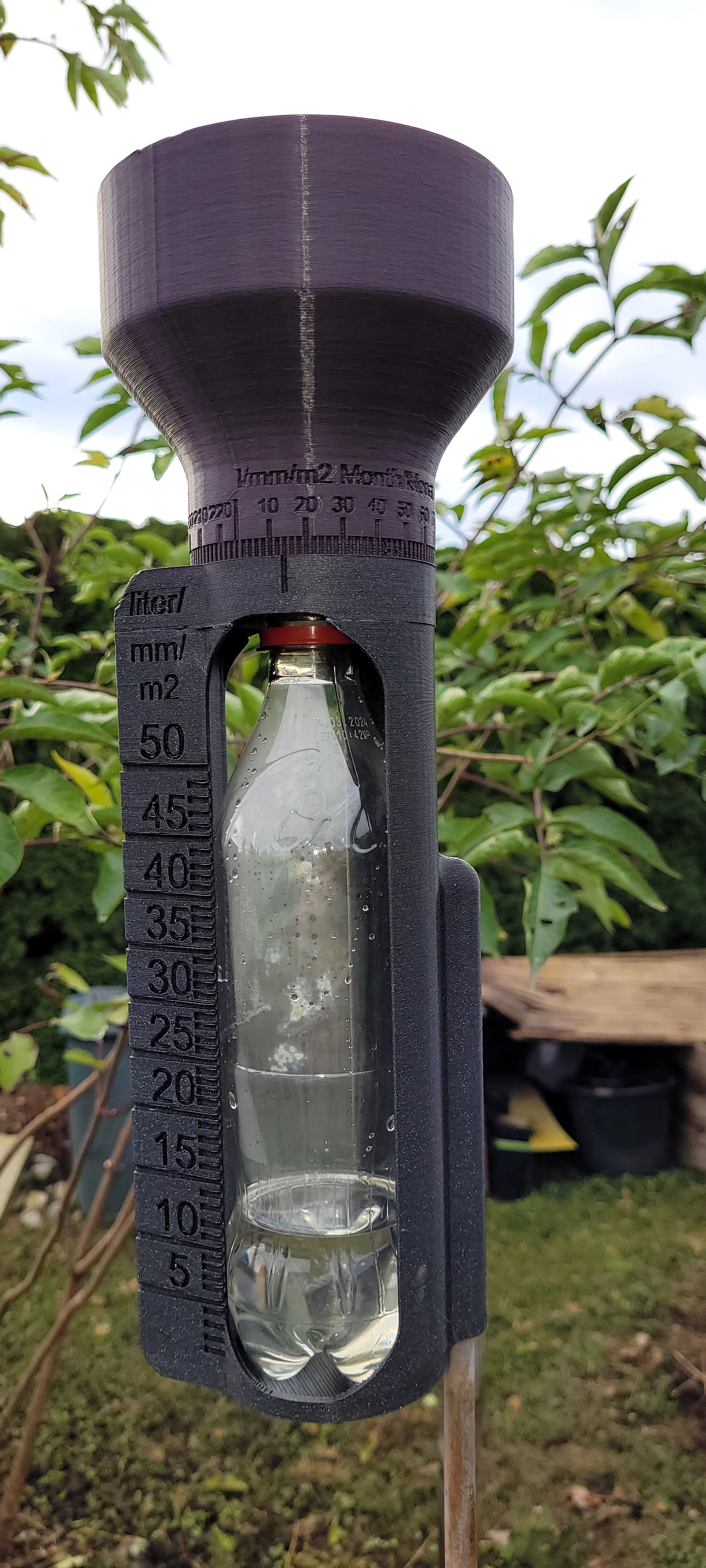

Ống đo mưa (rain gauge) cần dùng chai PET 500ml làm bình chứa đo – lượng mưa theo tháng có thể cộng dồn nhờ phễu xoay

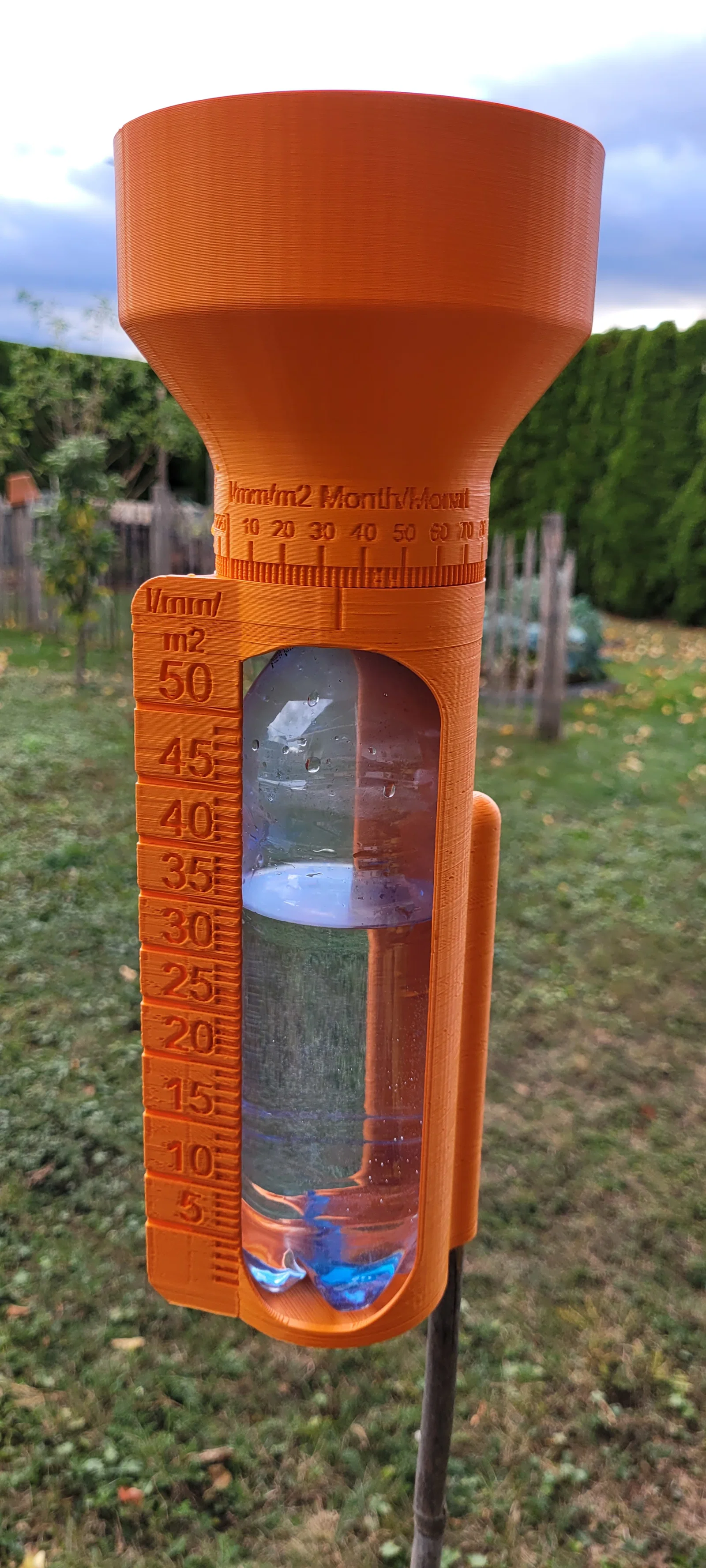

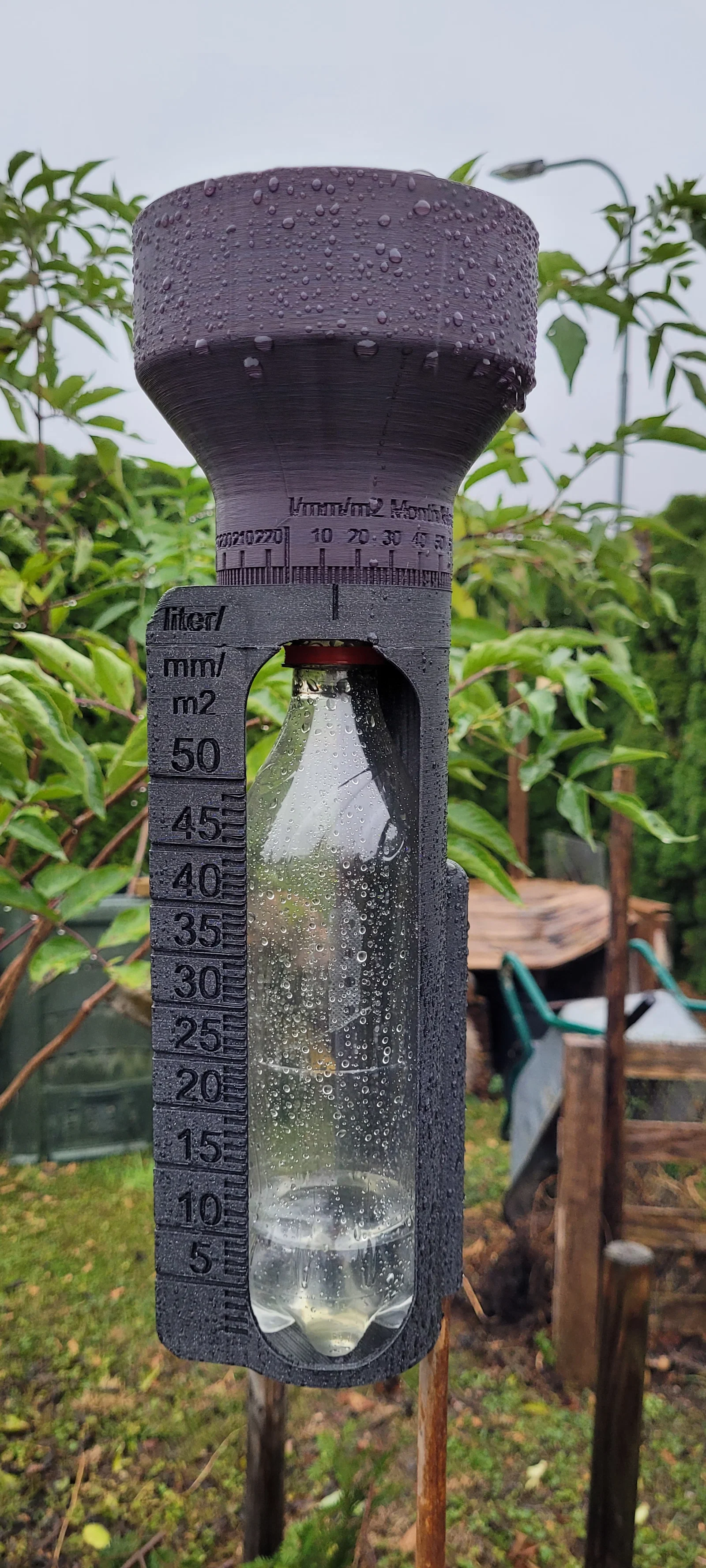

Dùng để gắn lên một cây/que đường kính D10mm bằng tre/gỗ/thép…

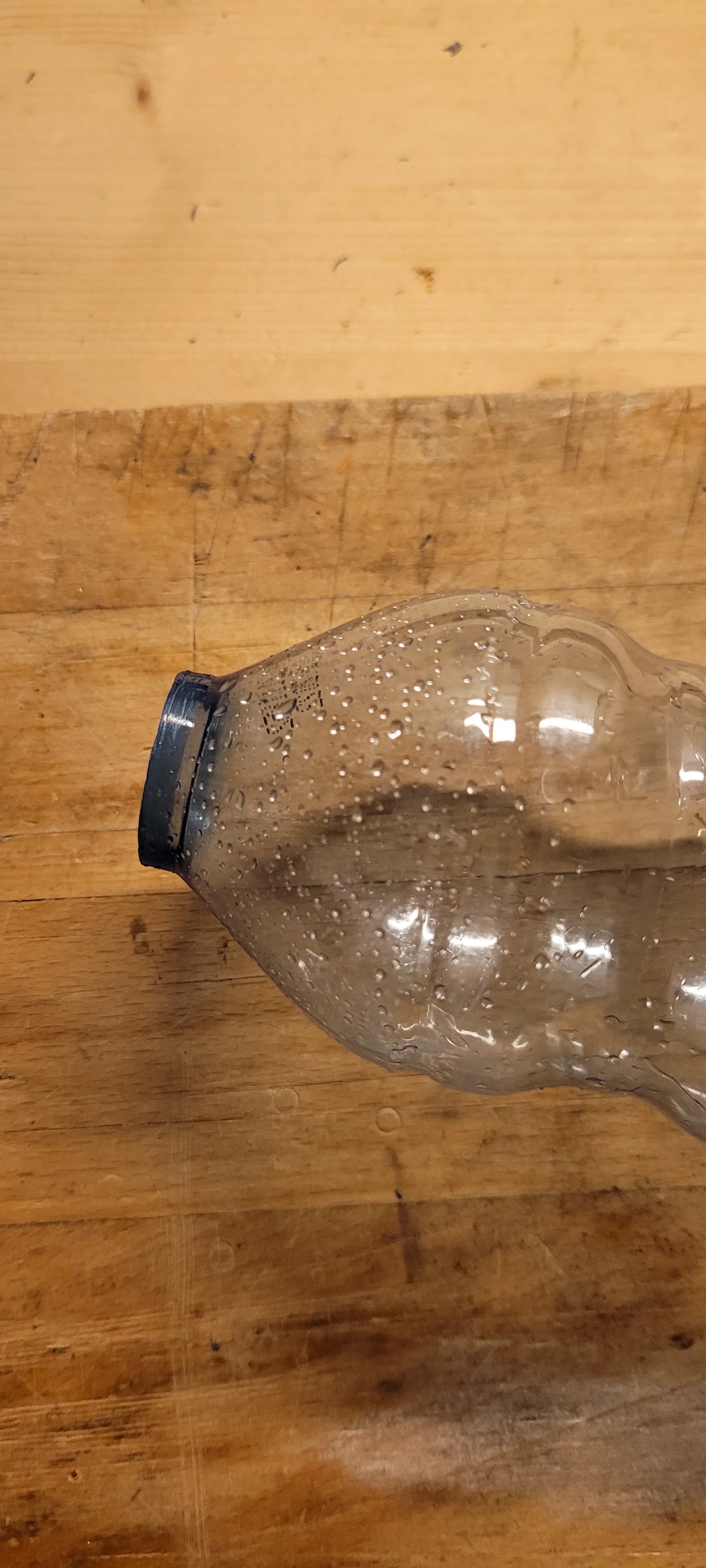

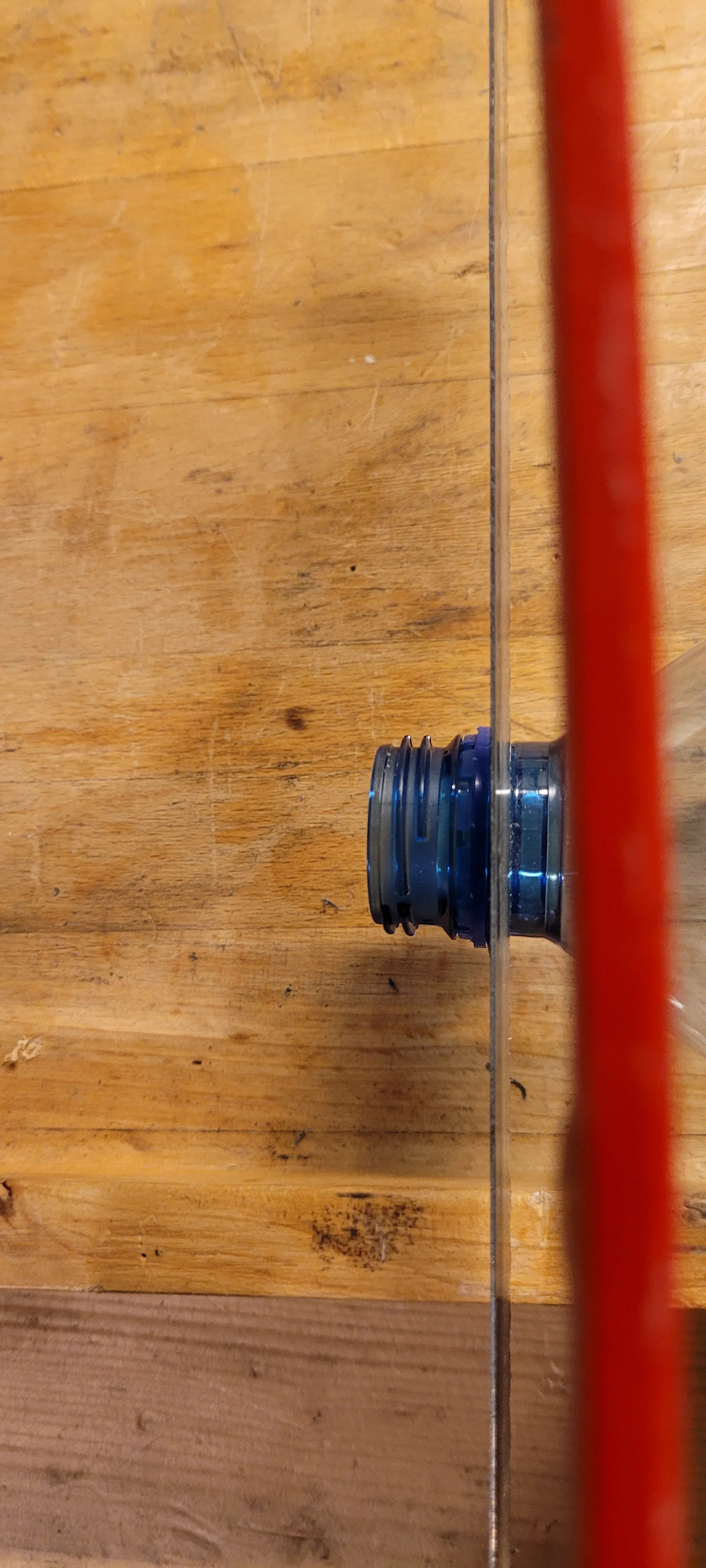

Mình làm phiên bản cao 215mm cho máy in có chiều cao in thấp hơn, và phiên bản cao 235mm cho máy in có chiều cao in cao hơn – nếu dùng bản 215mm thì chai PET vẫn cần cắt ngắn lại (xem hình).

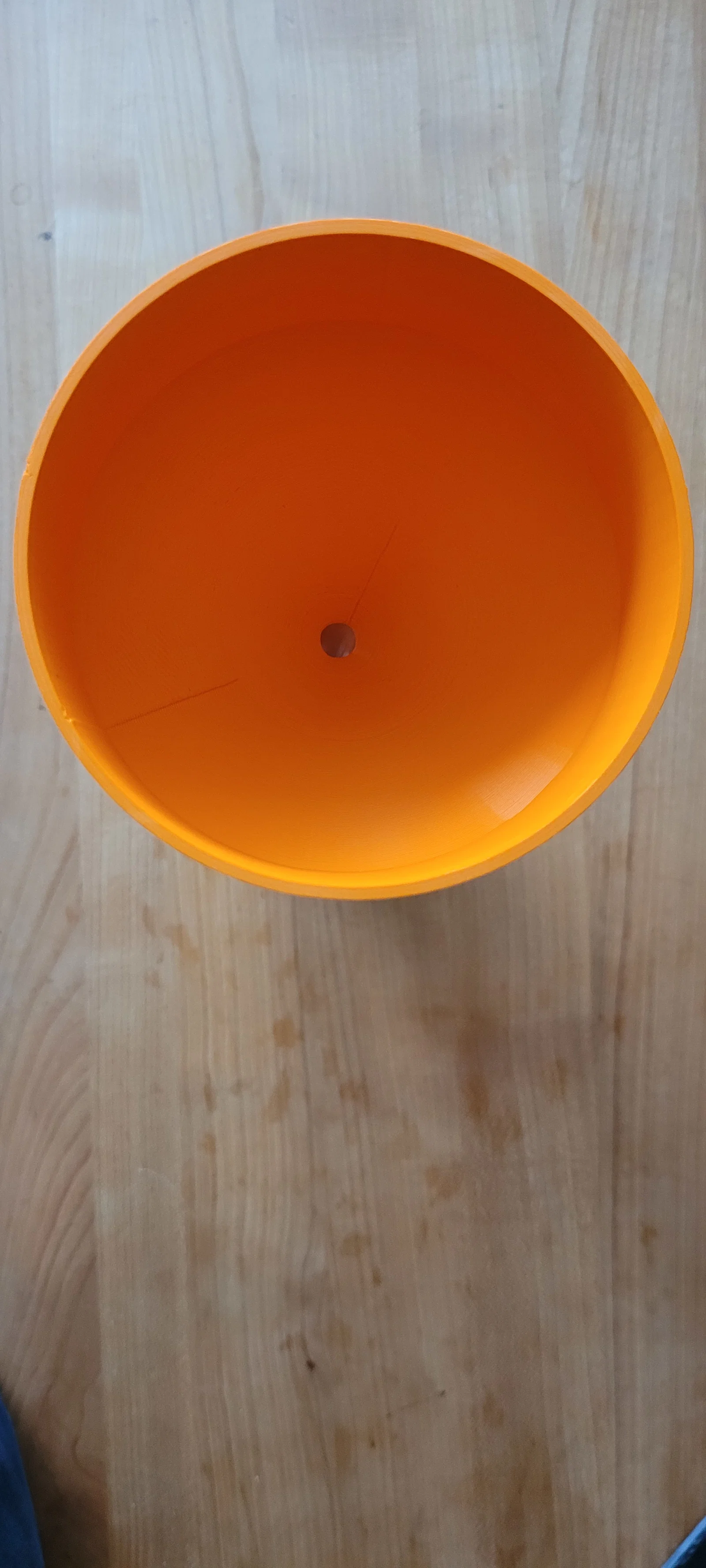

Phễu có diện tích miệng 100cm2 = 0.01m2 – quy đổi theo m2 thì 10ml trong phễu hứng = 1l (1mm)/m2, vậy 500ml tương ứng 50l/m2.

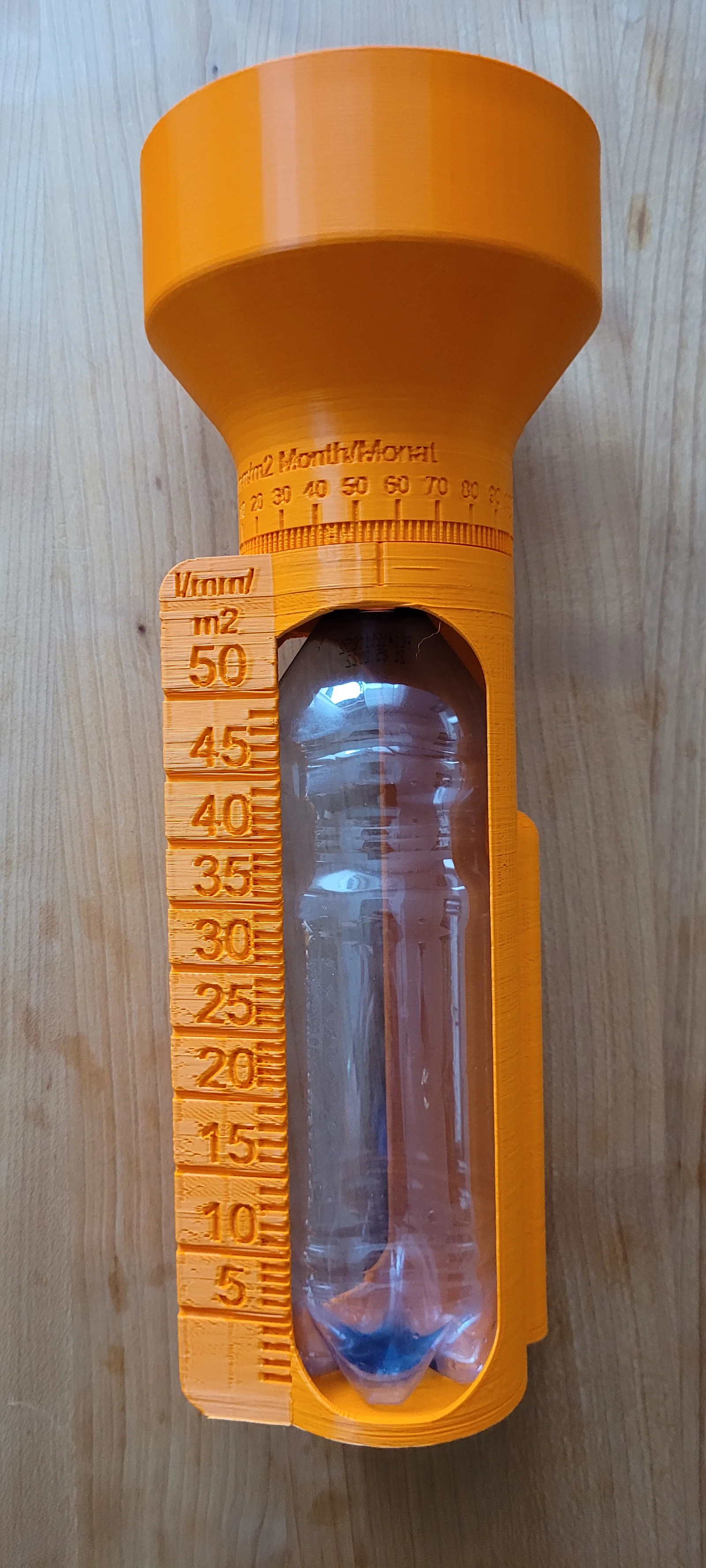

Mình đã hiệu chỉnh thang đo theo chai PET Coca Cola 500ml (D66mm/H235mm), nhưng cũng sẽ khớp tương đối với các chai PET 500ml khác…

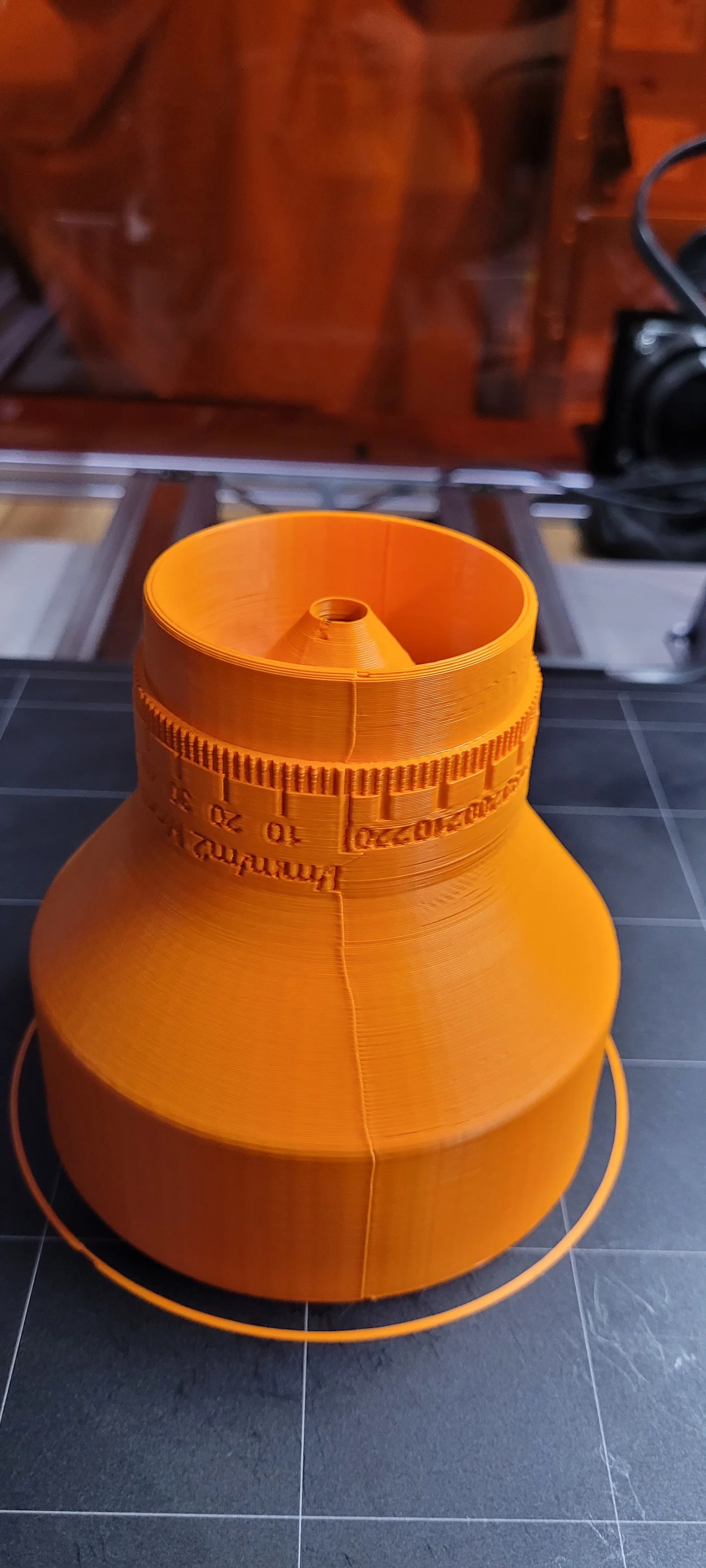

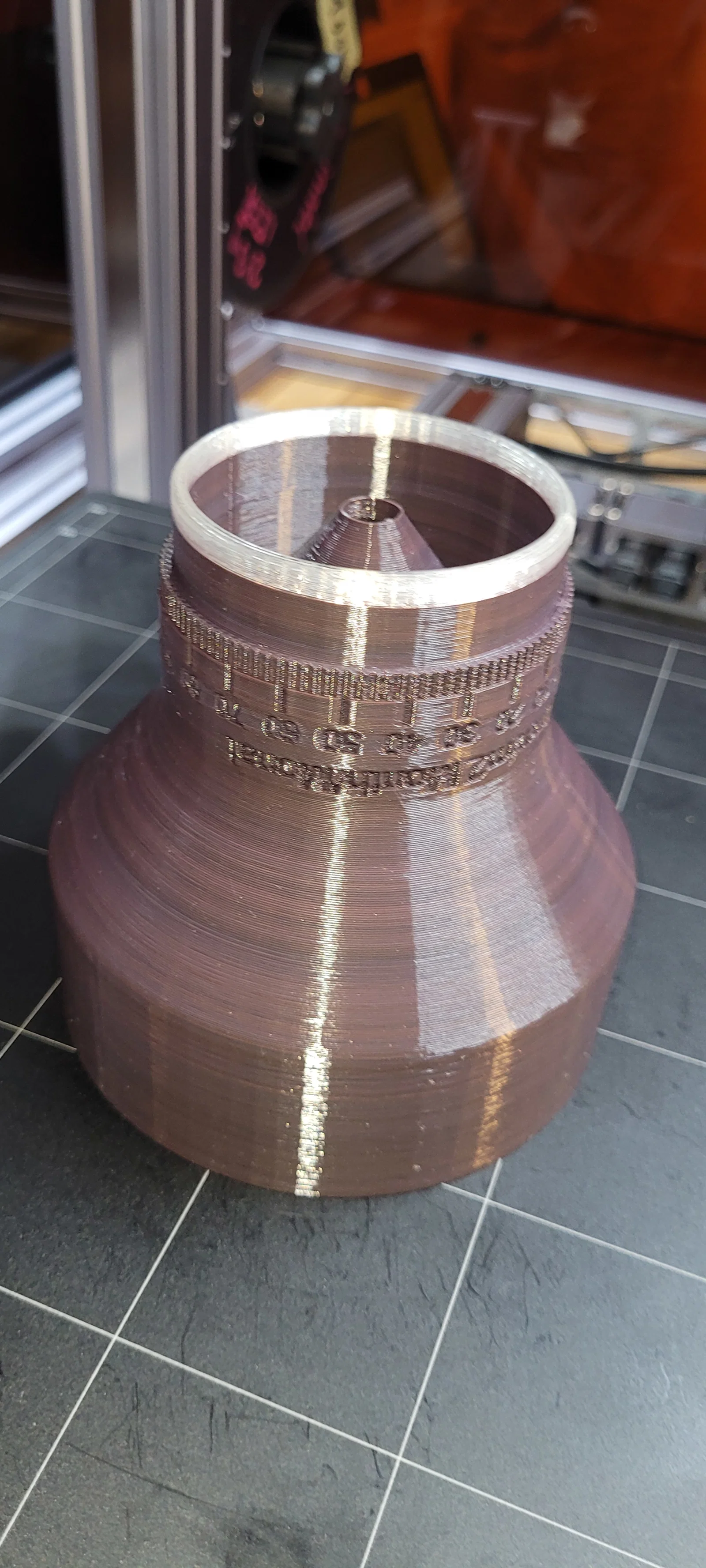

Lượng mưa theo tháng có thể cộng dồn mỗi ngày sau khi đọc số đo và đổ bỏ nước, nhờ phễu xoay.

Nếu phễu lỏng quá, chỉ cần dán một vòng băng keo quanh thành dưới của phễu; nếu chặt quá thì chỉ còn cách chà nhám bớt, rồi nếu cần thì bôi trơn…

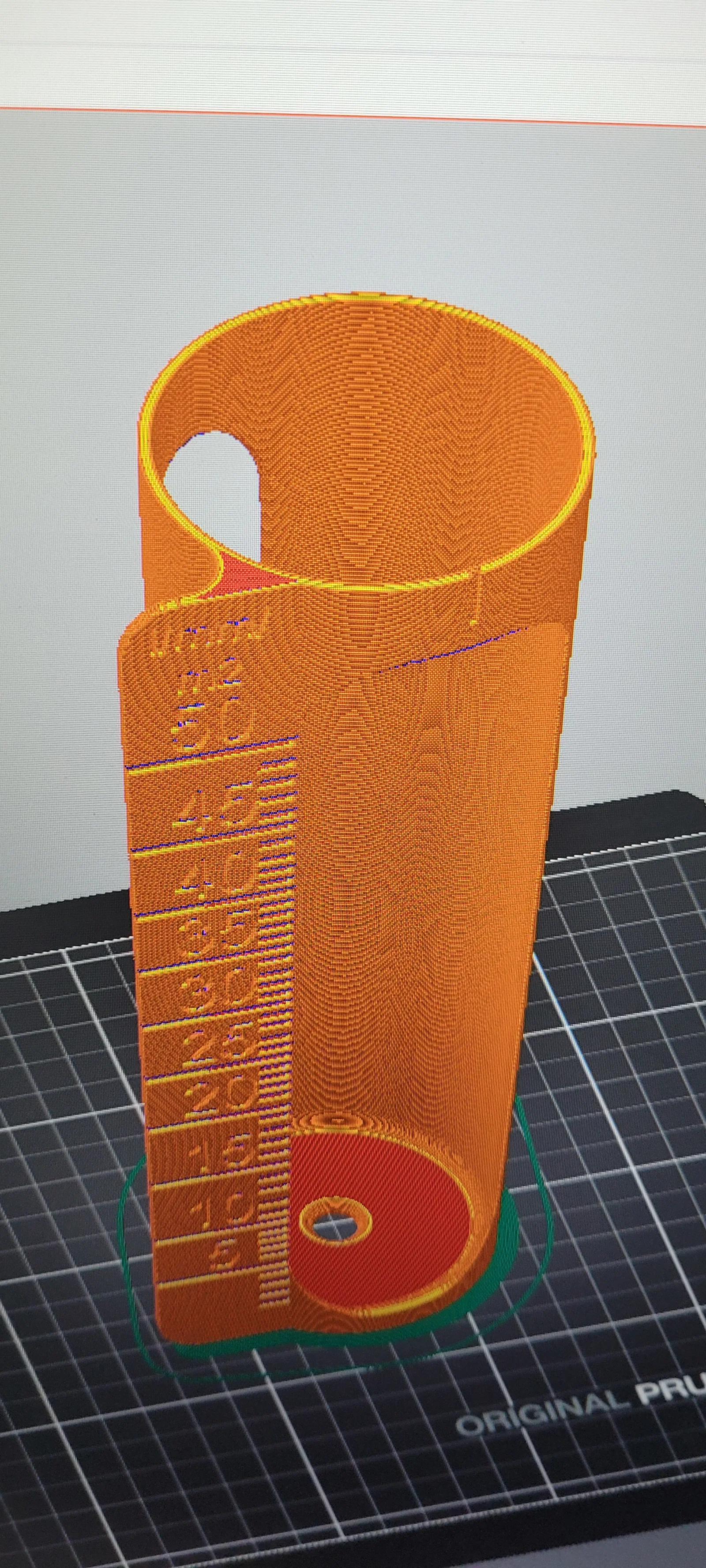

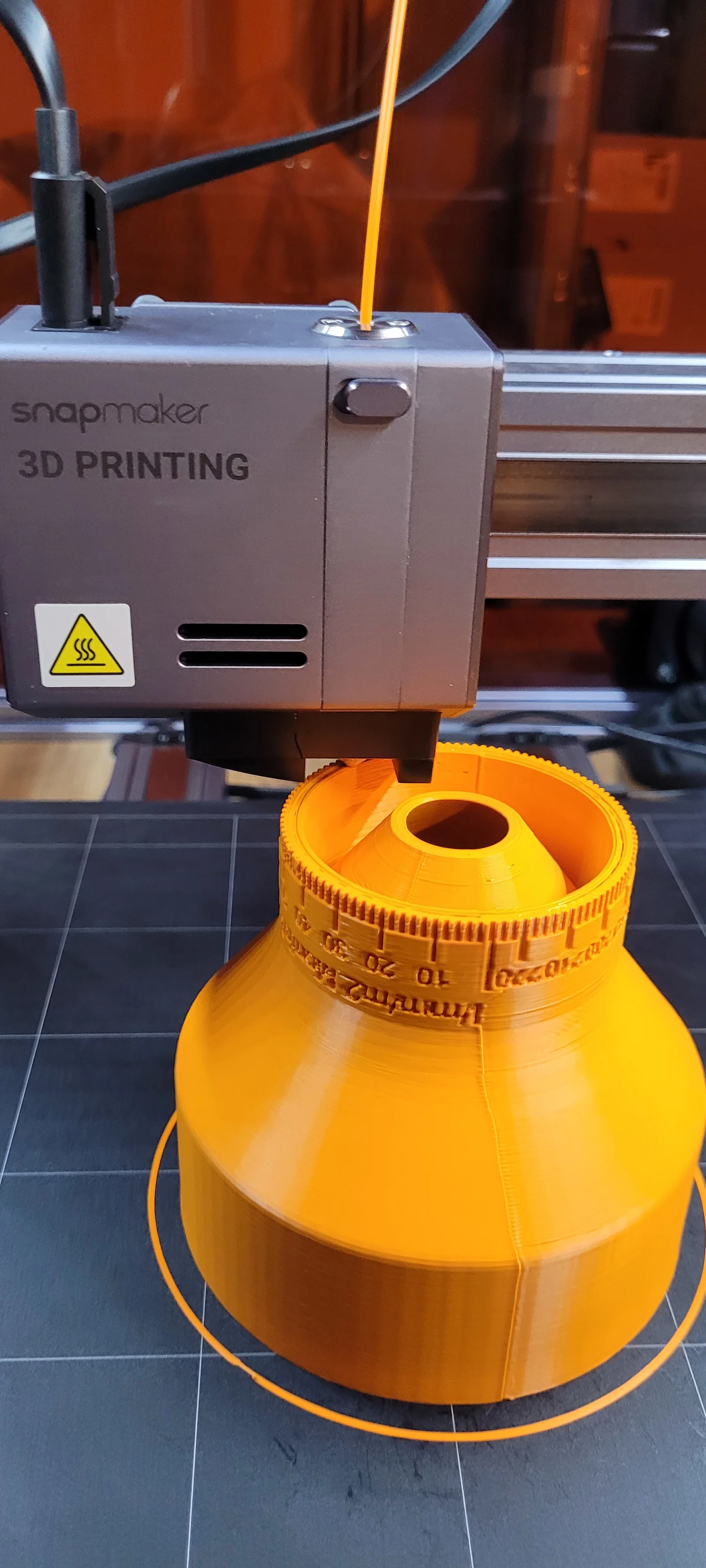

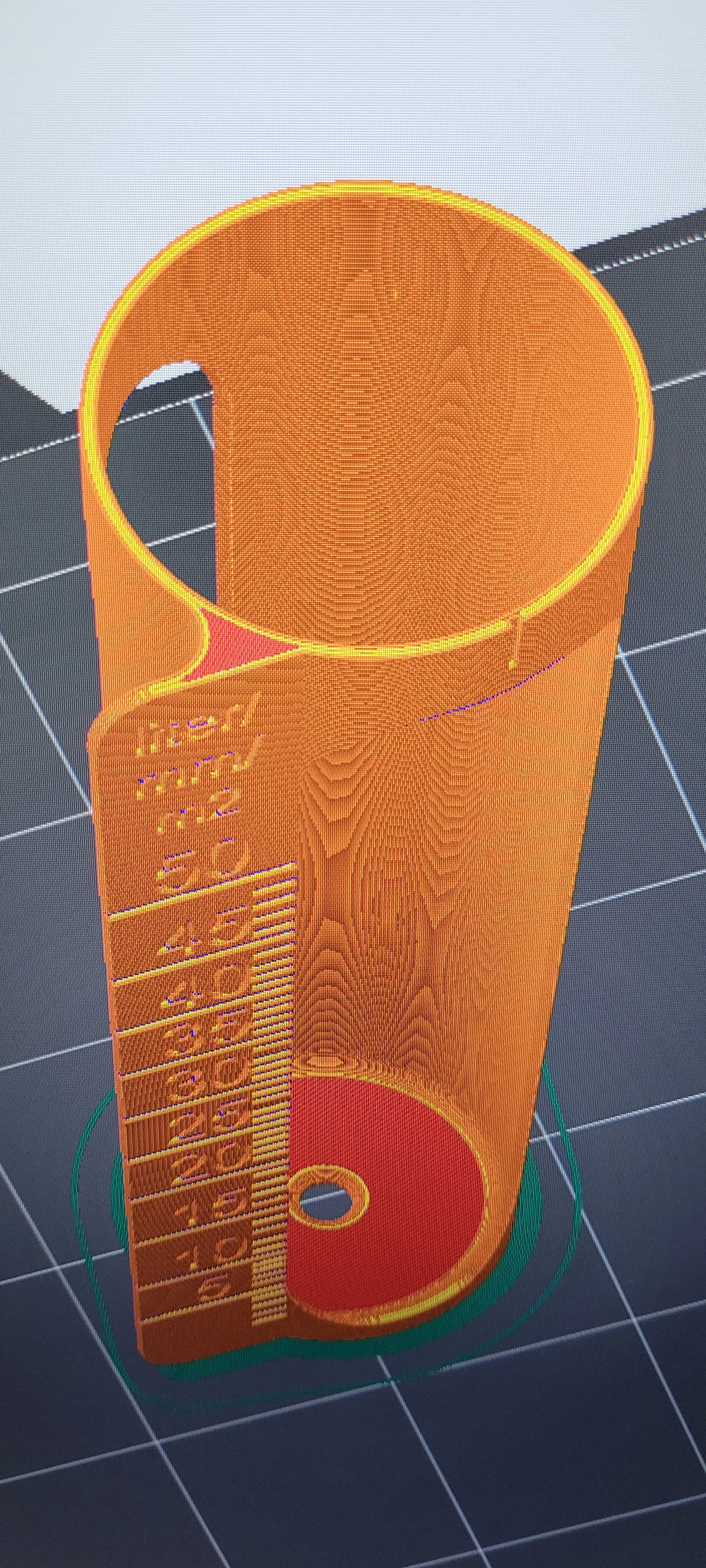

Print settings:

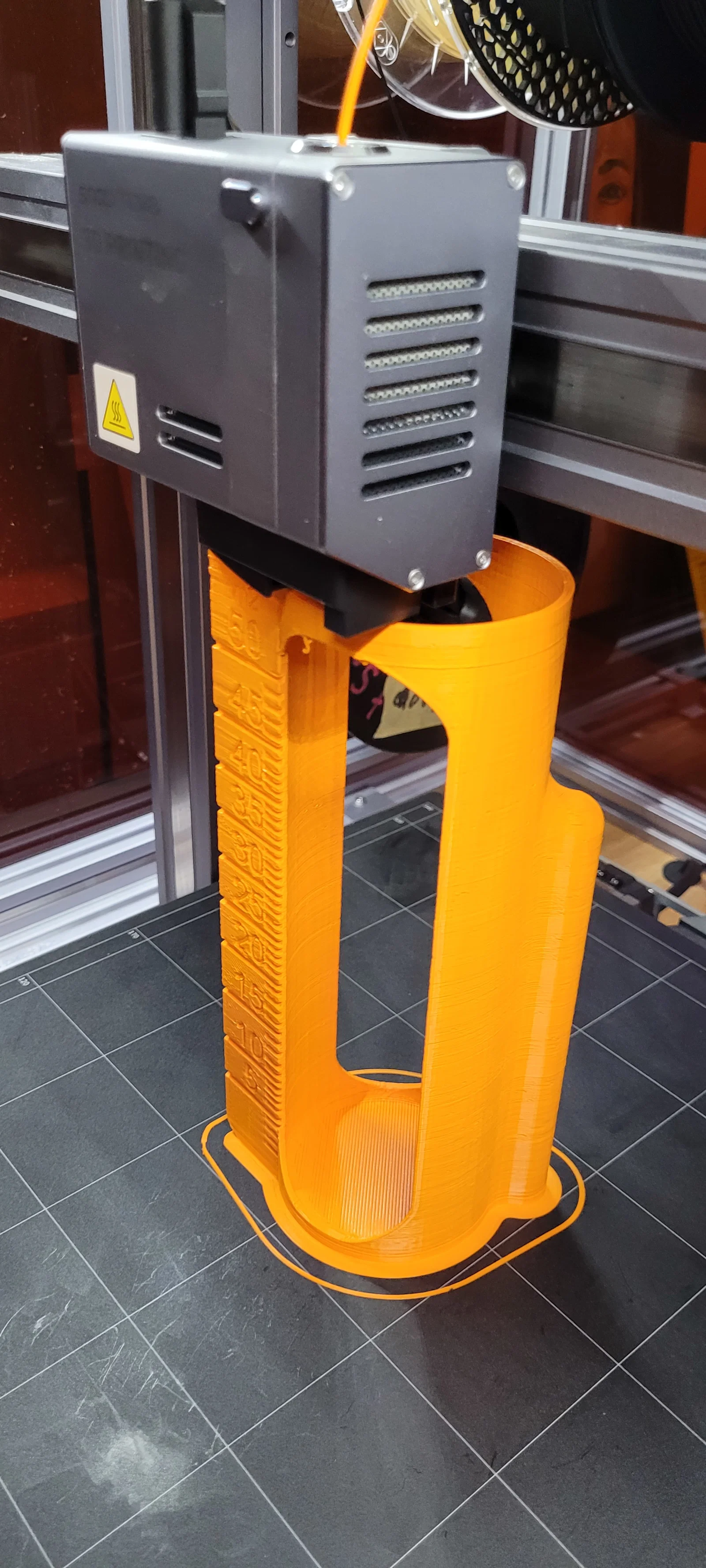

Tùy ý – mình in layer 0.3 và infill 20% với nozzle 0.6; nếu muốn mịn hơn thì nên dùng nozzle 0.4 với layer height thấp hơn.

Nhớ đảm bảo bám bàn in đủ tốt, in kèm Brim!

Không cần supports.

Vật liệu: tùy ý

Chúc bạn in vui vẻ, và cho mình xem thành phẩm hoặc góp ý về độ hữu dụng/chức năng, v.v.

-------------------

DEUTSCH

Ein Regenmesser der als Messbehälter eine 500ml PET Flasche benötigt- über den drehbaren Trichter kann die monatliche Regenmenge aufsummiert werden.

Zur Montage auf einem D10mm Bambus/Holz/Stahl etc Stab

Ich habe eine 215mm hohe Version für Drucker mit geringerer Druckhöhe, und eine 235mm hohe Version für Drucker mit höherer Druckhöhe erstellt - bei Verwendung der 215mm Version muss die PET Flasche noch gekürzt werden (Foto).

Der Trichter hat eine Öffnungsfläche von 100cm2 = 0.01m2 -  umgerechnet auf m2 entsprechen 10ml in den Auffangtrichter = 1l (1mm)/m2, 500ml somit 50l/m2

Ich habe die Skala auf eine 500ml PET Coca Cola Flasche (D66mm/H235mm) geeicht, müsste aber auch annähernd mit anderen 500ml PET Flaschen übereinstimmen...

Die monatliche Regenmenge kann über den drehbaren Trichter täglich nach dem ablesen und ausleeren aufsummiert werden.

Sollte der Trichter zu lose sitzen, einfach ein Klebeband um die Untere Trichterwand kleben - sitzt er zu fest, hilft nur abschleifen und danach gegebenfalls einfetten...

Druckeinstellungen:

Nach belieben - ich habe mit 0.6 Düse 0.3 Layer und 20% Füllung gedruckt - für feinere Ergebnisse ist eine 0.4 Düse mit geringerer Layerhöhe vorzuziehen.

Auf ausreichende Betthaftung achten, mit Brim drucken!

Keine Stützen notwendig.

Material: nach belieben

Viel Spaß beim Drucken und lasst mich eure Drucke sehen, beziehungsweise eure Meinung zu Funktionalität etc. wissen…
