Xe Trượt Tuyết RC In 3D Open Source (dùng electronics Open rc f1)

Xin chào và chào mừng bạn đến với 3Drcnc!

V2 đã ra mắt rồi nè:

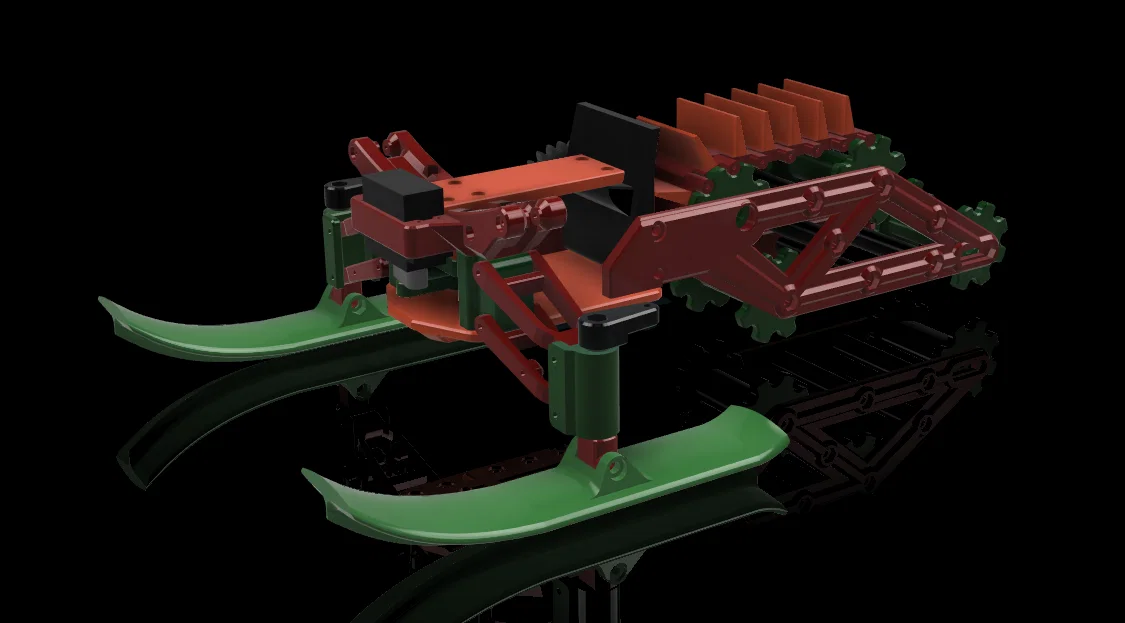

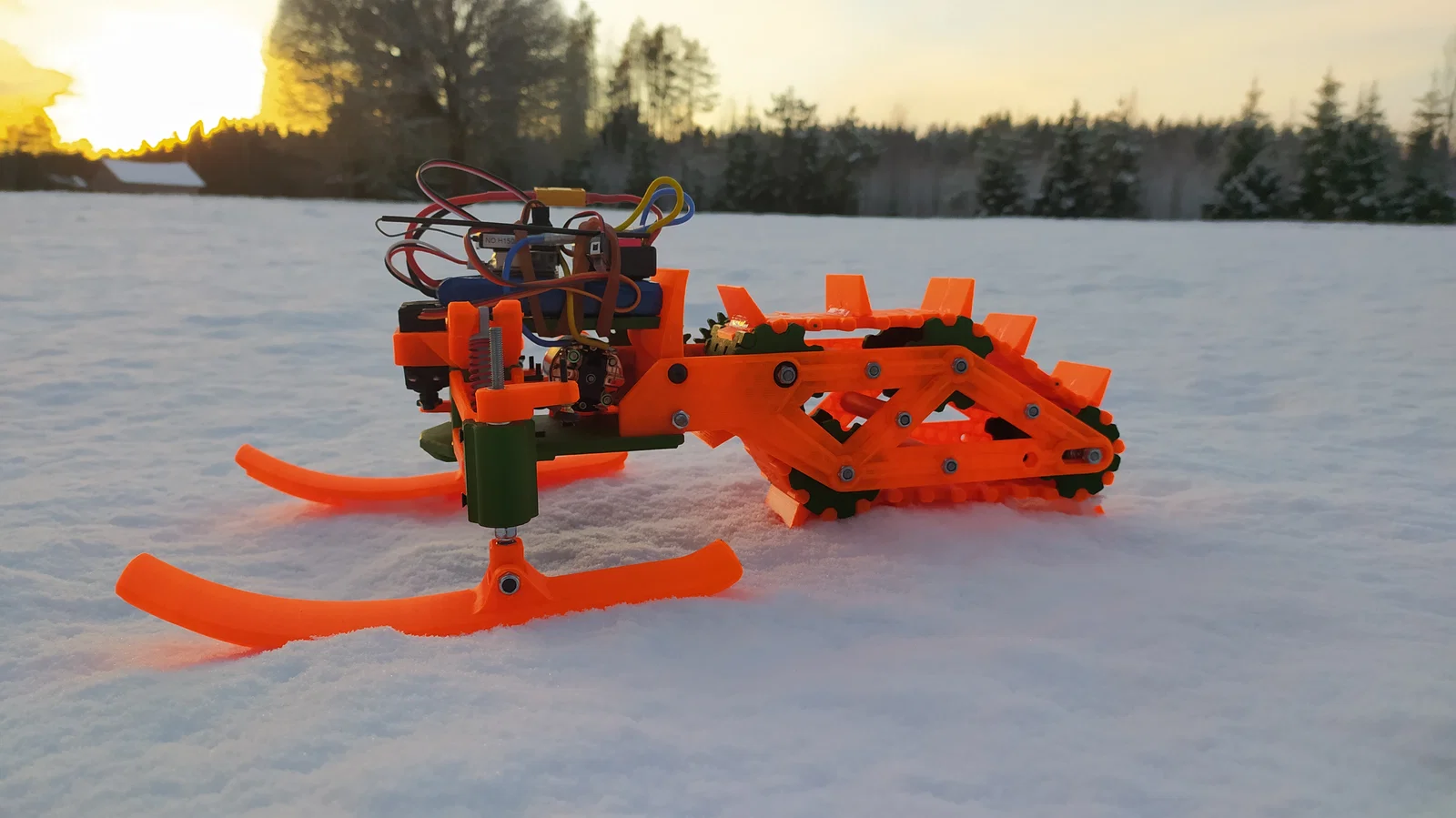

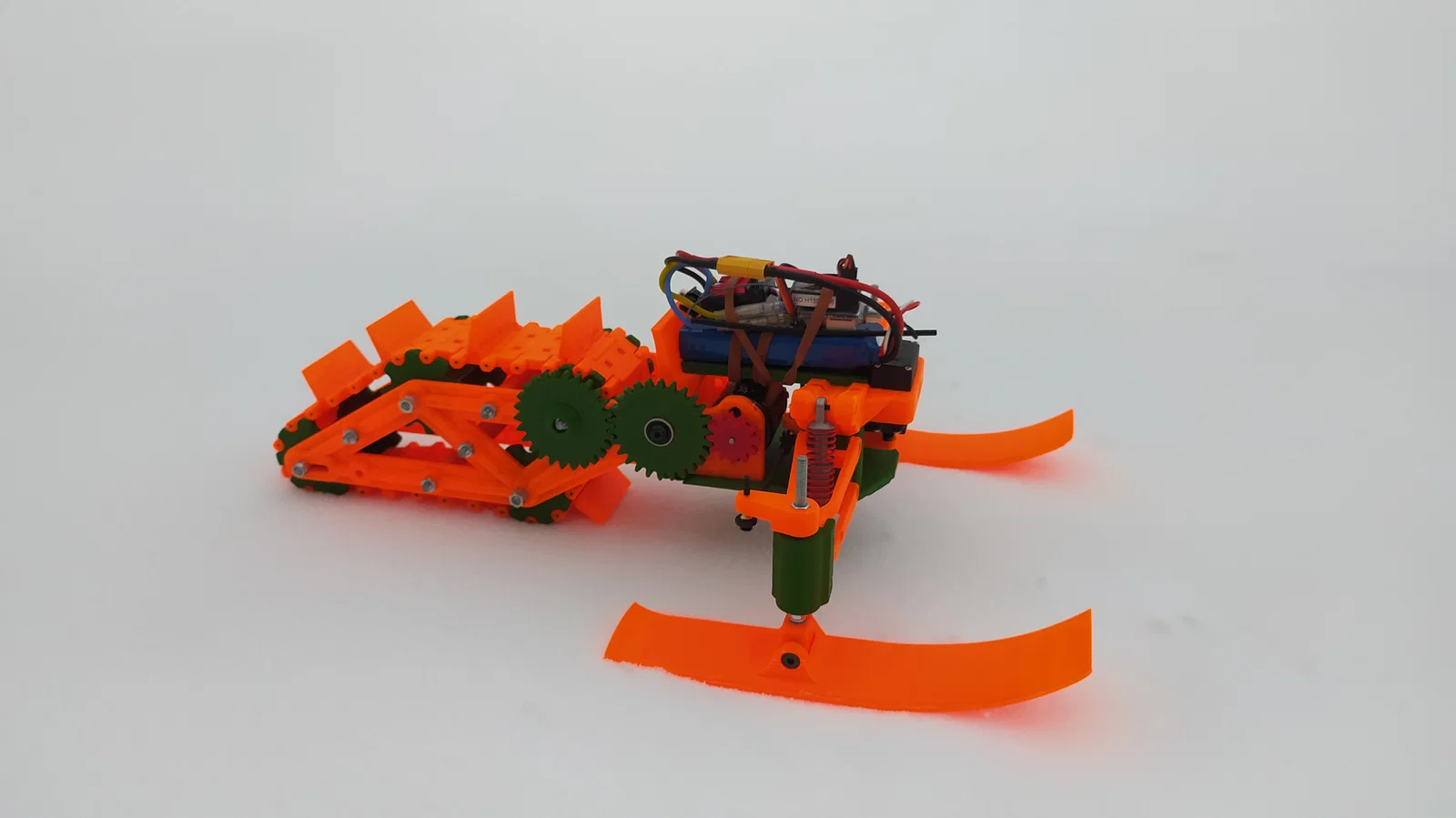

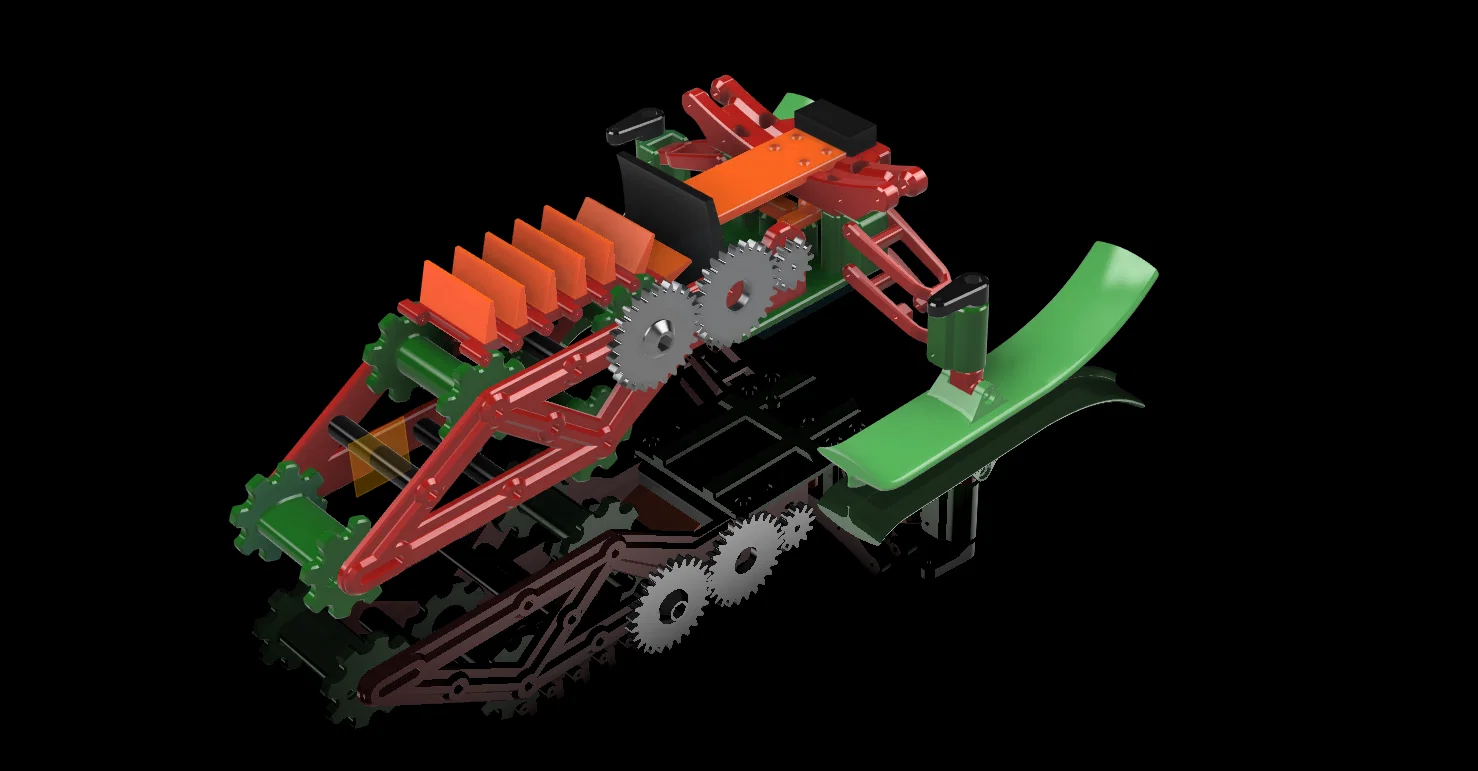

Đây là dự án OP3D RC Snowmobile (xe trượt tuyết RC in 3D mã nguồn mở).
Một dự án mình đã làm trong khá nhiều thời gian. Đúng như tiêu đề, mình đã tạo ra một mẫu snowmobile có thể in 3D và hoàn toàn open source. Và điểm hay nhất là nó dùng chung bộ electronics với xe Open rc f1 (trừ servo). Vì vậy nhiều bạn có sẵn các món đắt tiền nhất cho bản build này rồi, quá tiện.

Đây là một trong những dự án lớn nhất của mình và mình thật sự muốn càng nhiều bạn càng tốt có thể build được. Vì vậy mình đã cố gắng viết hướng dẫn rõ ràng, đồng thời làm thêm hướng dẫn lắp ráp gồm hai video. Nói trước là bản build này hơi phức tạp hơn và thiên về DIY nhiều hơn so với xe Open rc f1.

Dù vậy, nếu bạn thích 3d printing, đồ RC và muốn một dự án thật vui thì đây chính là nó. Làm sẽ vui, mà lúc hoàn thiện xong cũng vui luôn. Đây là cách hay để “đổi gió” từ xe Open rc f1 sang một thứ gì đó chơi được vào mùa đông. Và dĩ nhiên bạn cũng có thể đổi ngược lại bất cứ khi nào muốn quay lại cảm giác tốc độ kiểu F1.

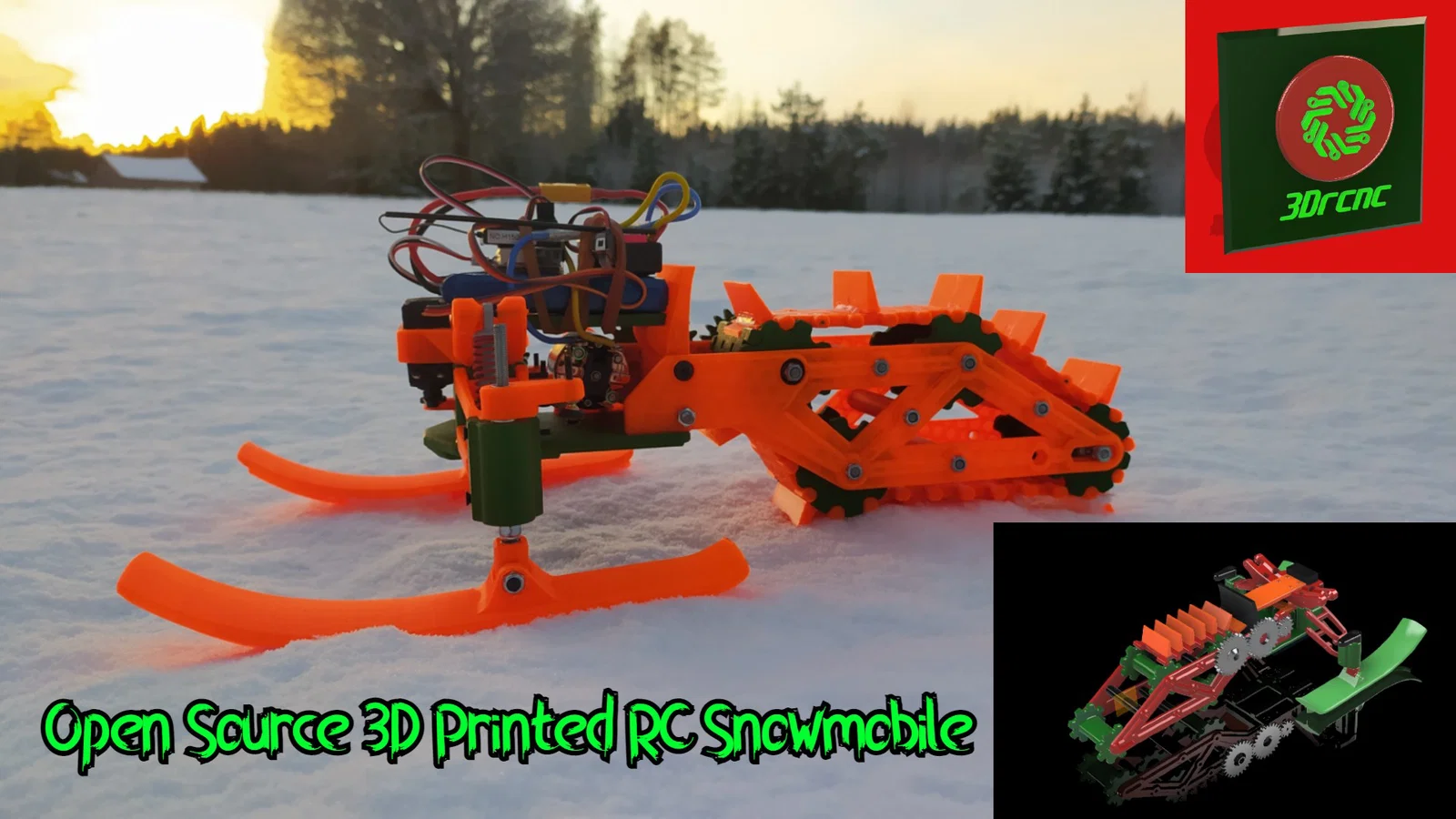

Đây là video giới thiệu của mình: https://www.youtube.com/watch?v=sYAAATcfTOo

Và đây là hai video hướng dẫn build
Part1: https://www.youtube.com/watch?v=vTMGH2WbR1Q
Part2: https://www.youtube.com/watch?v=5c5ODbu6vgM

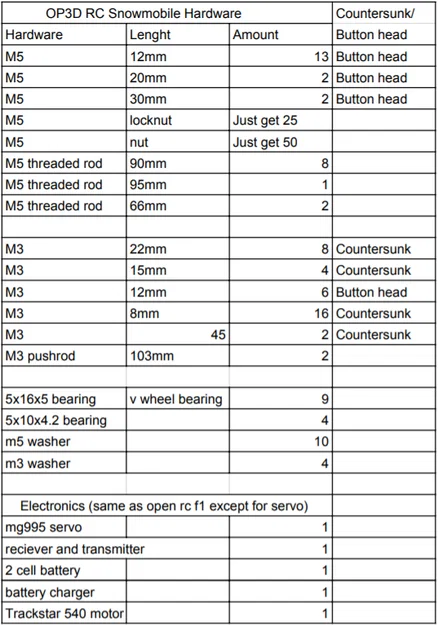

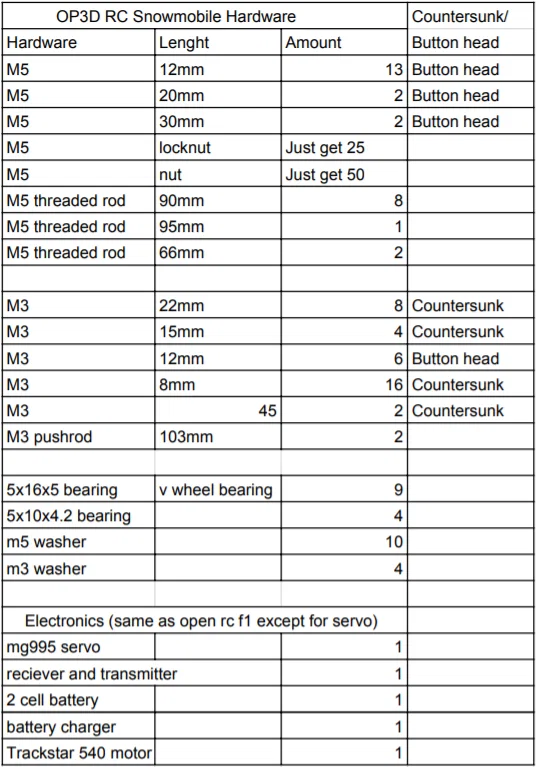

Dưới đây là một vài gợi ý về phần hardware:

Ball joints: https://hobbyking.com/en_us/heavy-duty-ball-link-27mm-m3-black-10pcs.html

Push rods: https://hobbyking.com/en_us/metal-push-rods-m3xl300-2pcs-set.html?queryID=0f494191ddd9078dbbe2bc6373bd32e7&objectID=5610&indexName=hbk_live_magento_en_us_products

Nuts/bolts: https://hobbyking.com/en_us/workbench/hardware/fasteners.html
Nuts/bolts/bearings: https://www.ratrig.com/hardware2/openbuilds/screws.html

Electronics: http://danielnoree.com/openrc-f1-electronics-hardware-banggood/

Servo: https://www.banggood.com/MG995-High-Torgue-Metal-Gear-Analog-Servo-for-RC-Airplane-Models-p-73885.html?cur_warehouse=CN&rmmds=search

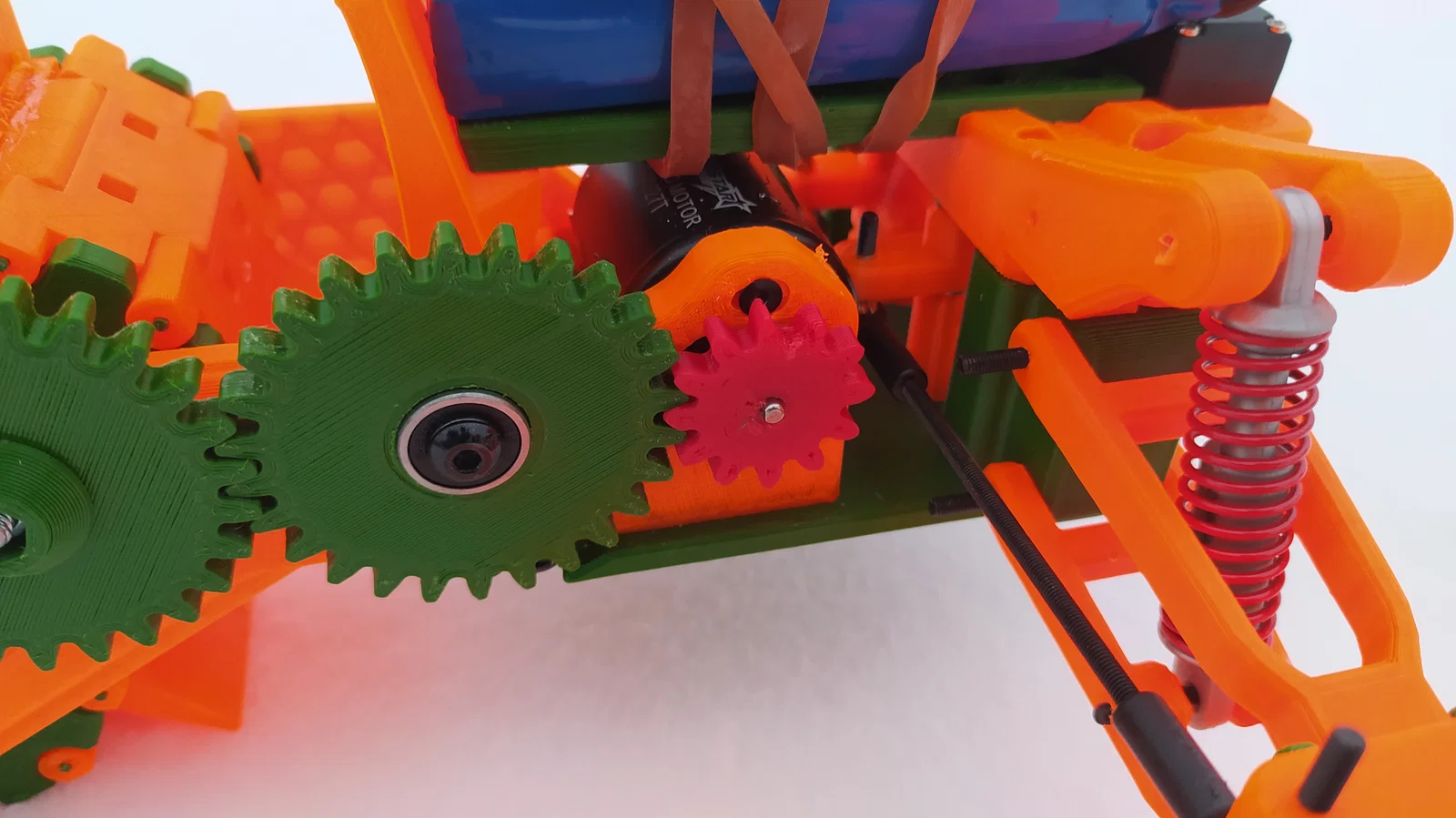

Bạn cũng sẽ cần 2 cái shock 60 mm, hoặc bạn có thể in một bản thay thế cứng nếu không thấy cần. Trong tuyết mềm thì hệ thống treo cũng không làm được nhiều lắm.

Nếu bạn có câu hỏi thì cứ hỏi thoải mái nha. Mình ưu tiên câu hỏi ở phần Youtube videos hoặc qua email: [email protected] . Mình không tin lắm vụ Thingiverse gửi thông báo.

Chúc bạn in vui! /3Drcnc

Hướng dẫn in (Print instructions)

Hãng máy in:
Creality

Máy in:
Ender 3

Rafts:
Không

Supports:
Có

Độ phân giải:
0.3

Infill:
20%

Thương hiệu filament:
Hobbyking

Màu filament:
Cam và Xanh lá

Vật liệu filament:
PLA

Ghi chú:
Phần lớn chi tiết không cần support. Support chỉ cần cho một vài hốc nhỏ để bắt vít và đặt bearing, cũng như cho phần skis.
