Adapter pin aiwa LIB-902 cho 10440 TrustFire

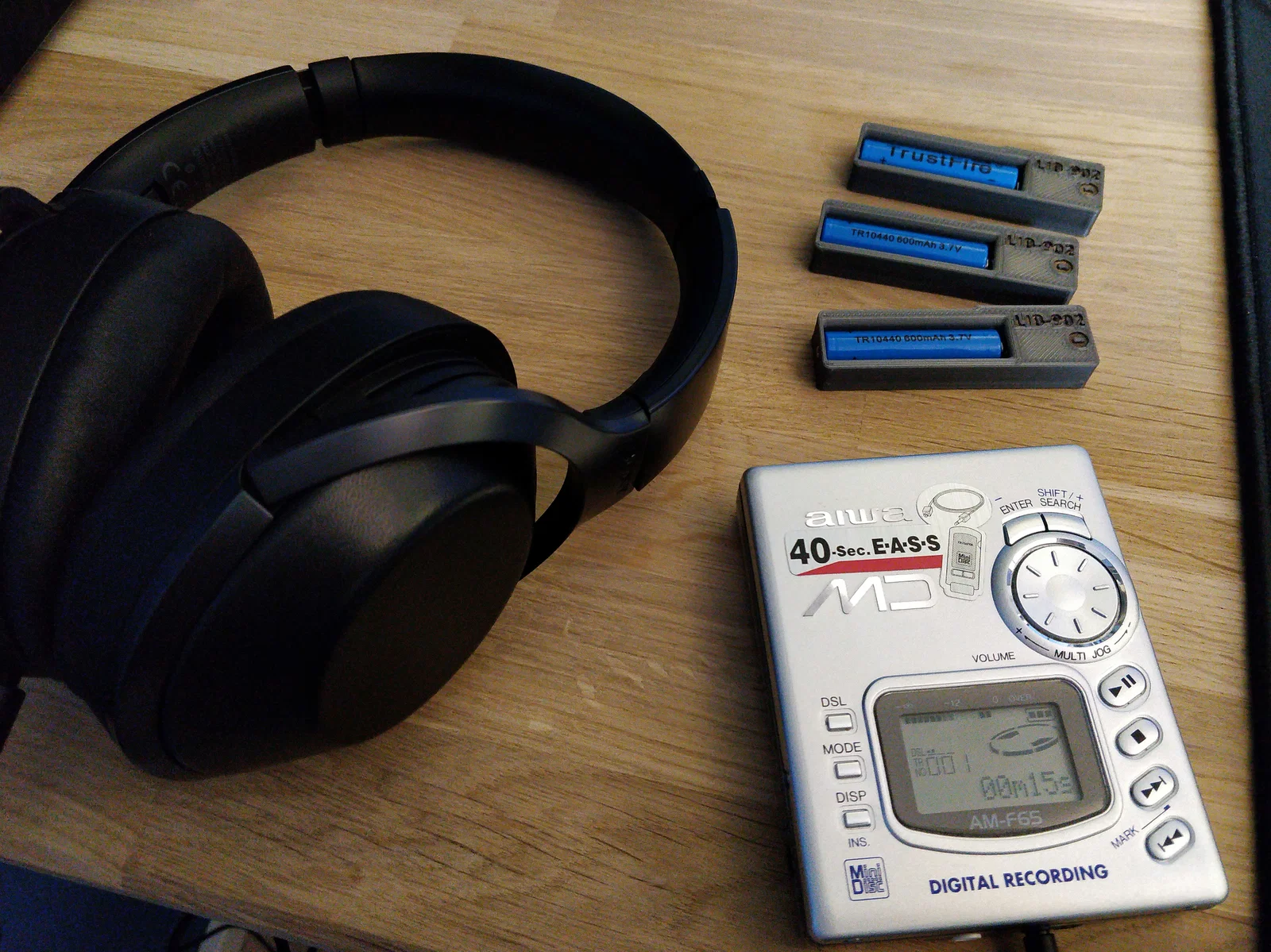

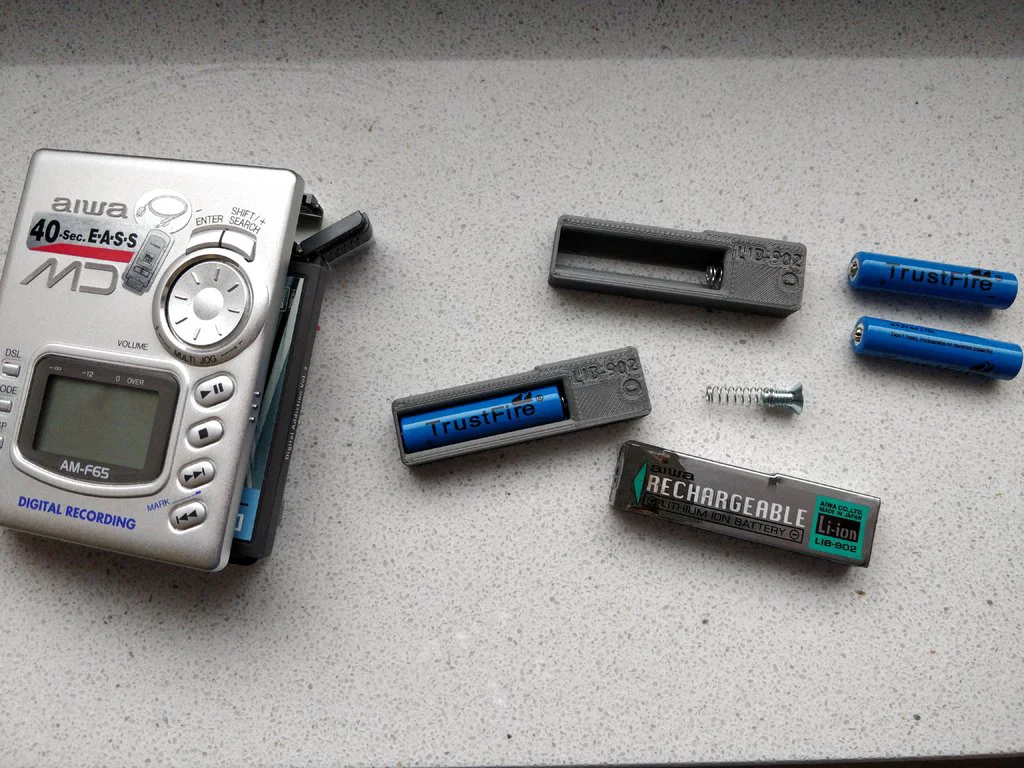

Mình rất mê cái máy nghe nhạc aiwa Minidisc cũ và muốn giữ cho nó còn xài được. Cục pin LiIon LIB-902 zin thì bị chảy/rục và coi như chết luôn rồi. Nên mình tìm hiểu và thấy đã có vài mẫu adapter dùng cell 10440. Nhưng mình muốn làm cái của mình “xịn” hơn chút.

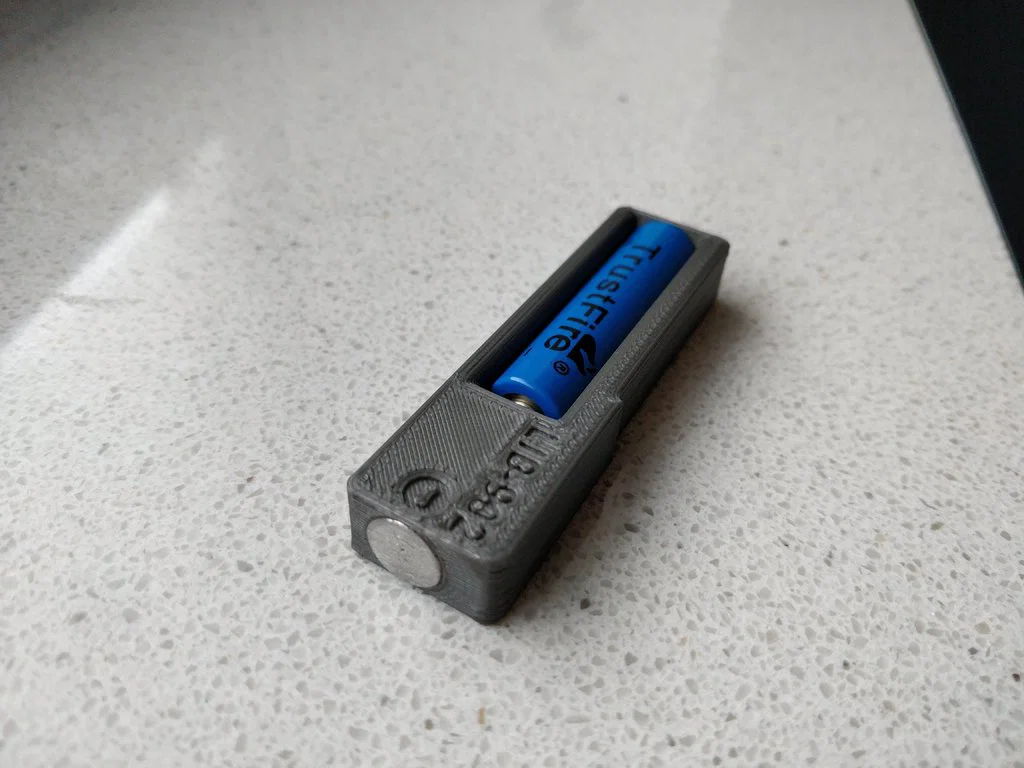

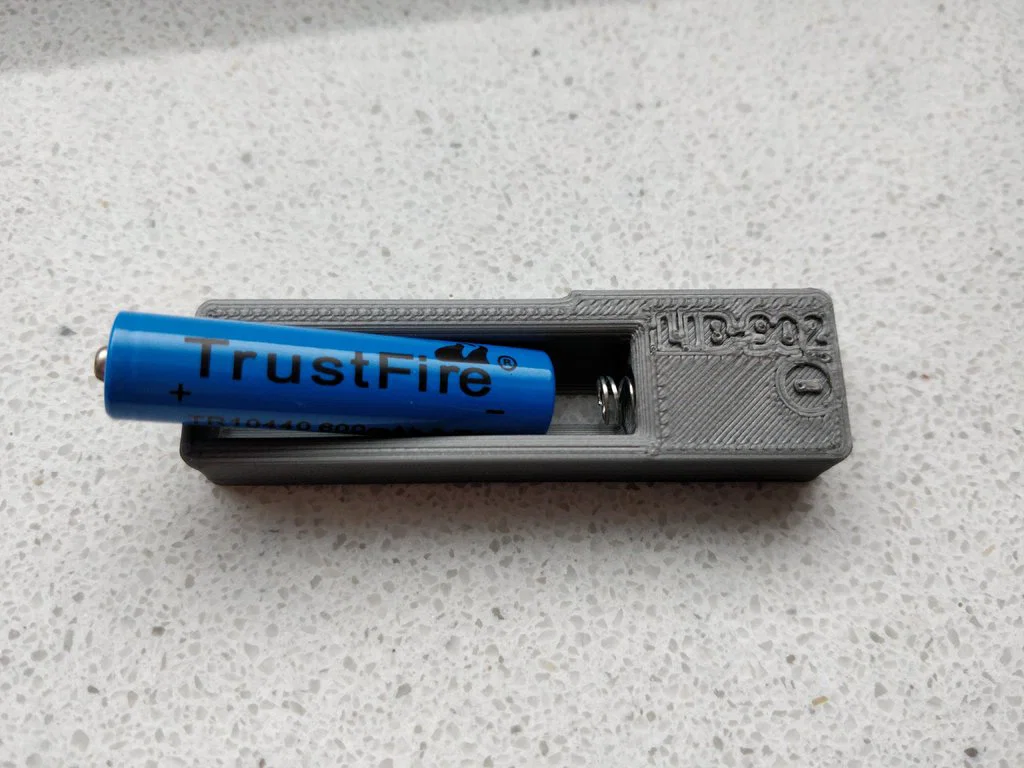

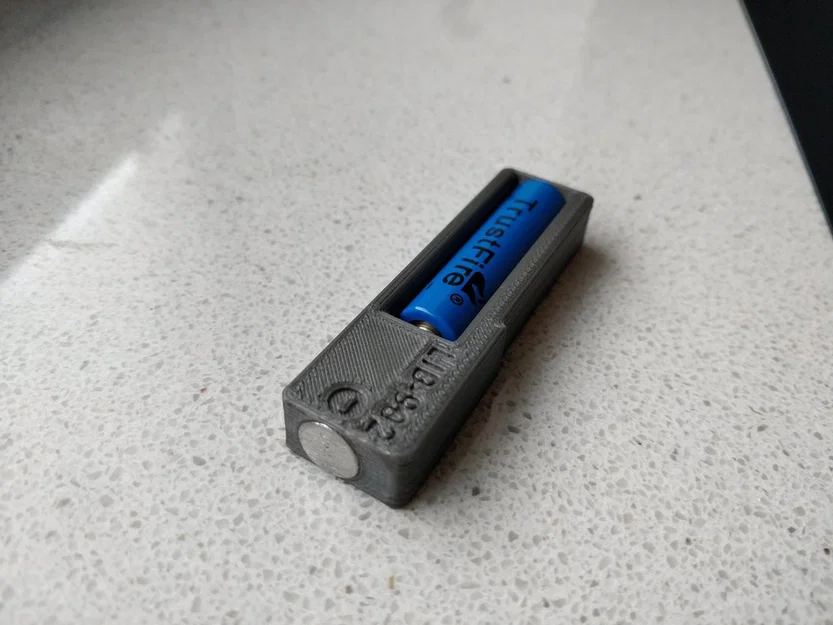

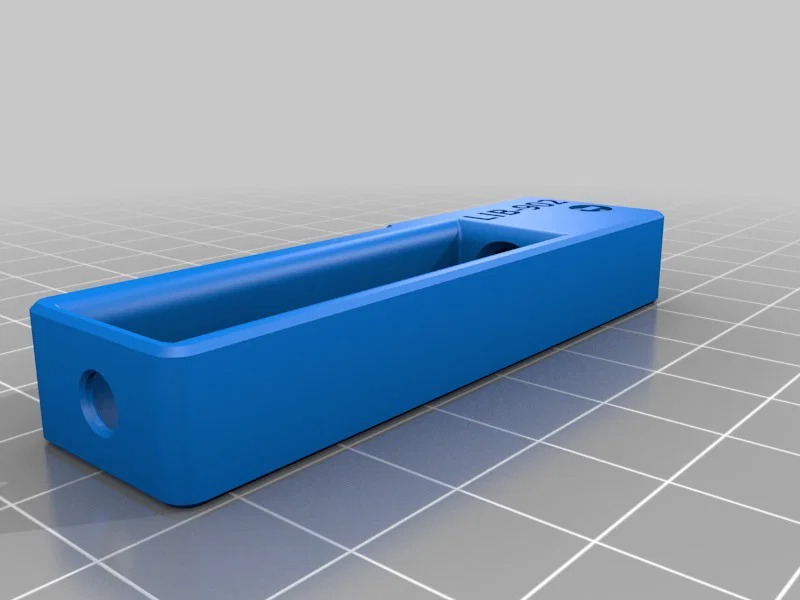

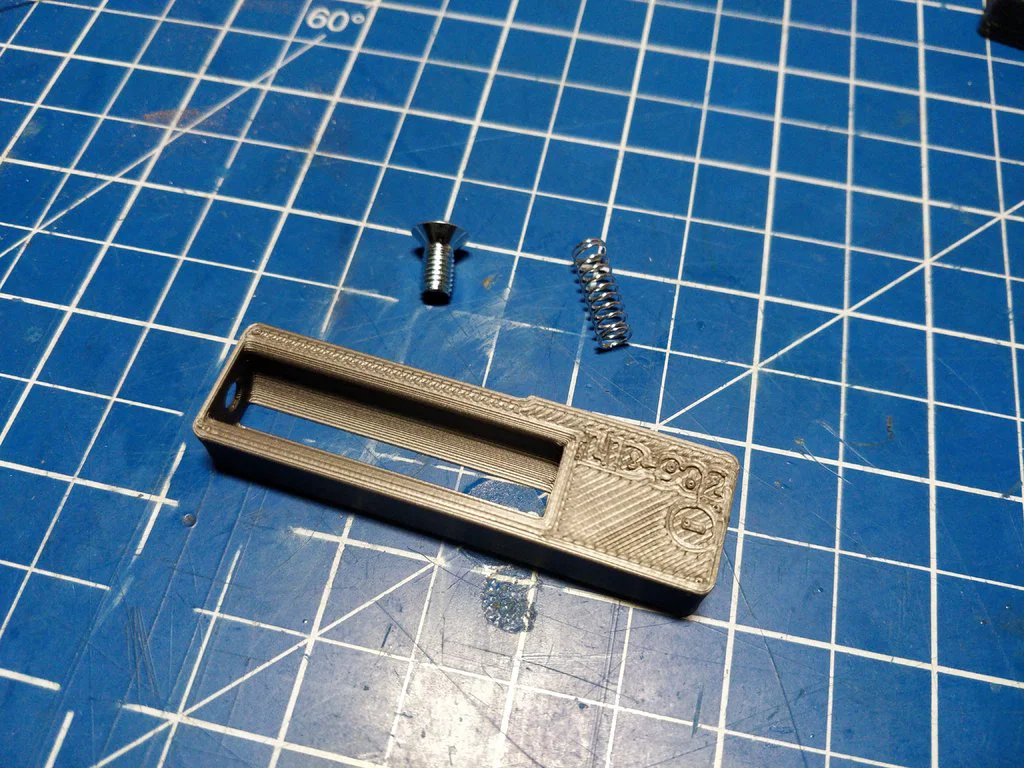

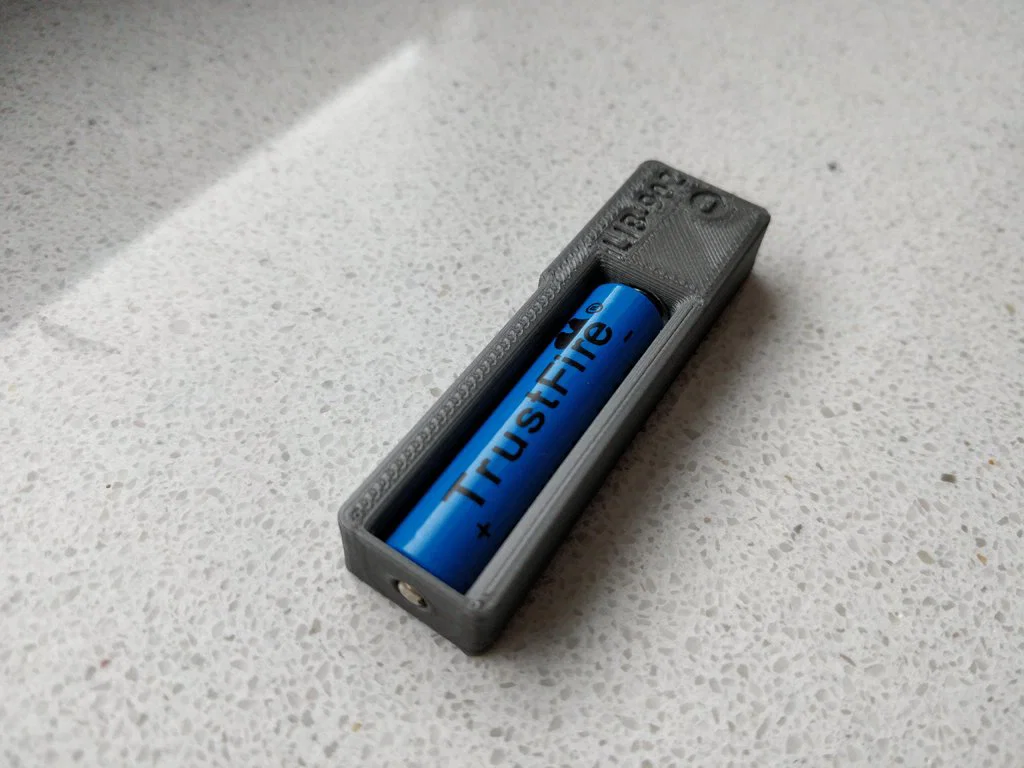

Vậy là mình tự thiết kế một cái. Mình có sẵn một hộp lò xo nên tận dụng để vừa tiếp xúc điện với cell bên trong adapter, vừa giữ cell nằm chắc tại chỗ. Với cực âm, mình dùng một con vít M5 đầu chìm (countersunk). Vặn vào một lần để tự tạo ren. Sau đó mình hàn phần đầu lại cho phẳng, rồi dùng kềm vặn lại vào và chà nhám bớt một chút. Cái lò xo có thể vặn vào phần ren của vít M5 từ phía bên kia. Cách này cho tiếp xúc điện rất ổn, và lò xo cũng không bị tuột khi tháo cell 10440 ra để sạc ngoài chẳng hạn.

Biết đâu có bạn nào thấy ý tưởng này hay và cũng cần dùng tới.

Print Settings

Printer:

Custom

Rafts:

No

Supports:

No

Resolution:

0.2mm

Infill:

20%

Filament:

Das Filament PLA

Category: Audio
