Bracket treo tường cuộn filament cho Duraline F-System

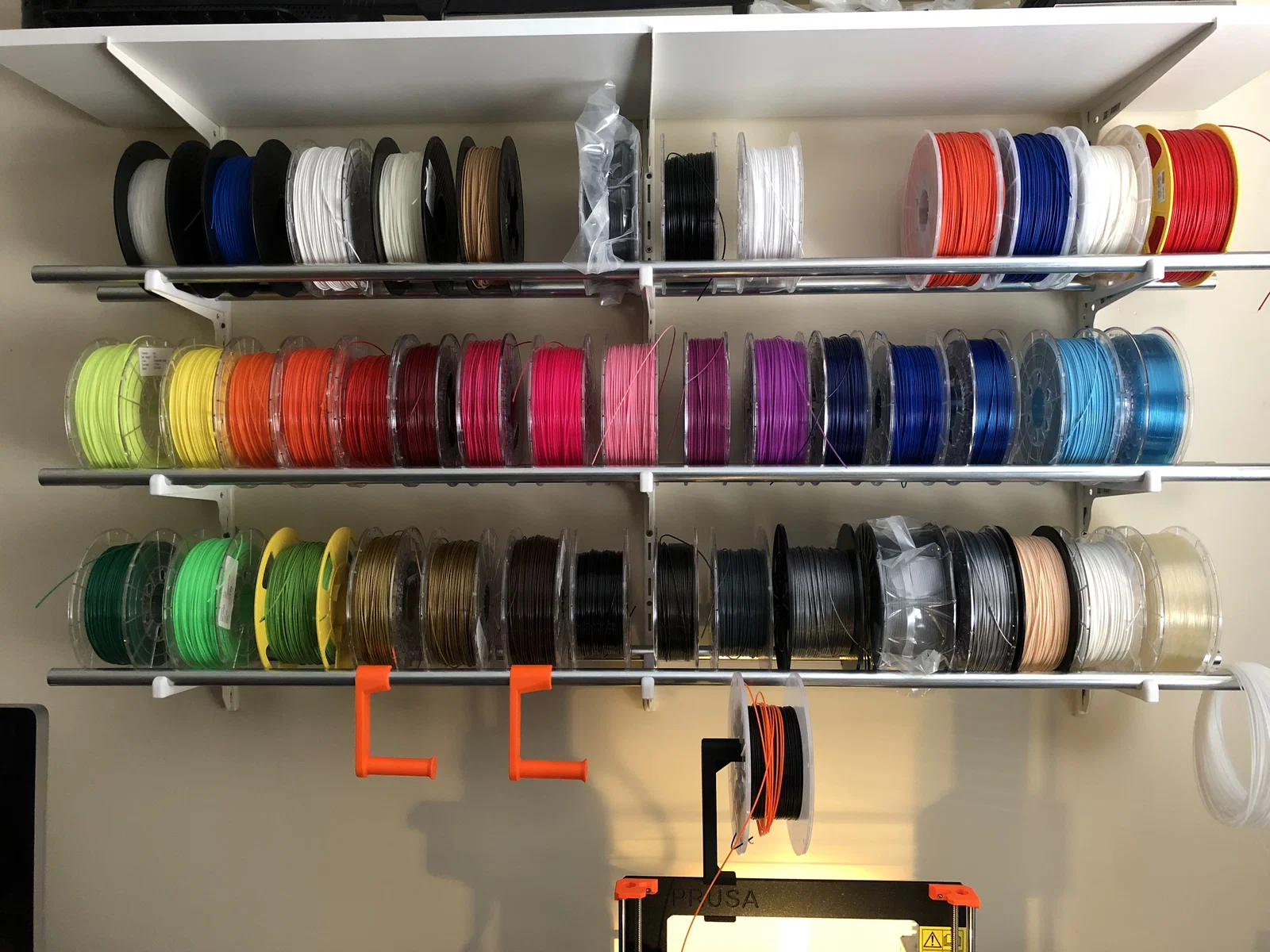

Mình đang kiếm một cách gọn gàng, sạch sẽ và rẻ để lưu trữ hơn 40 cuộn filament.

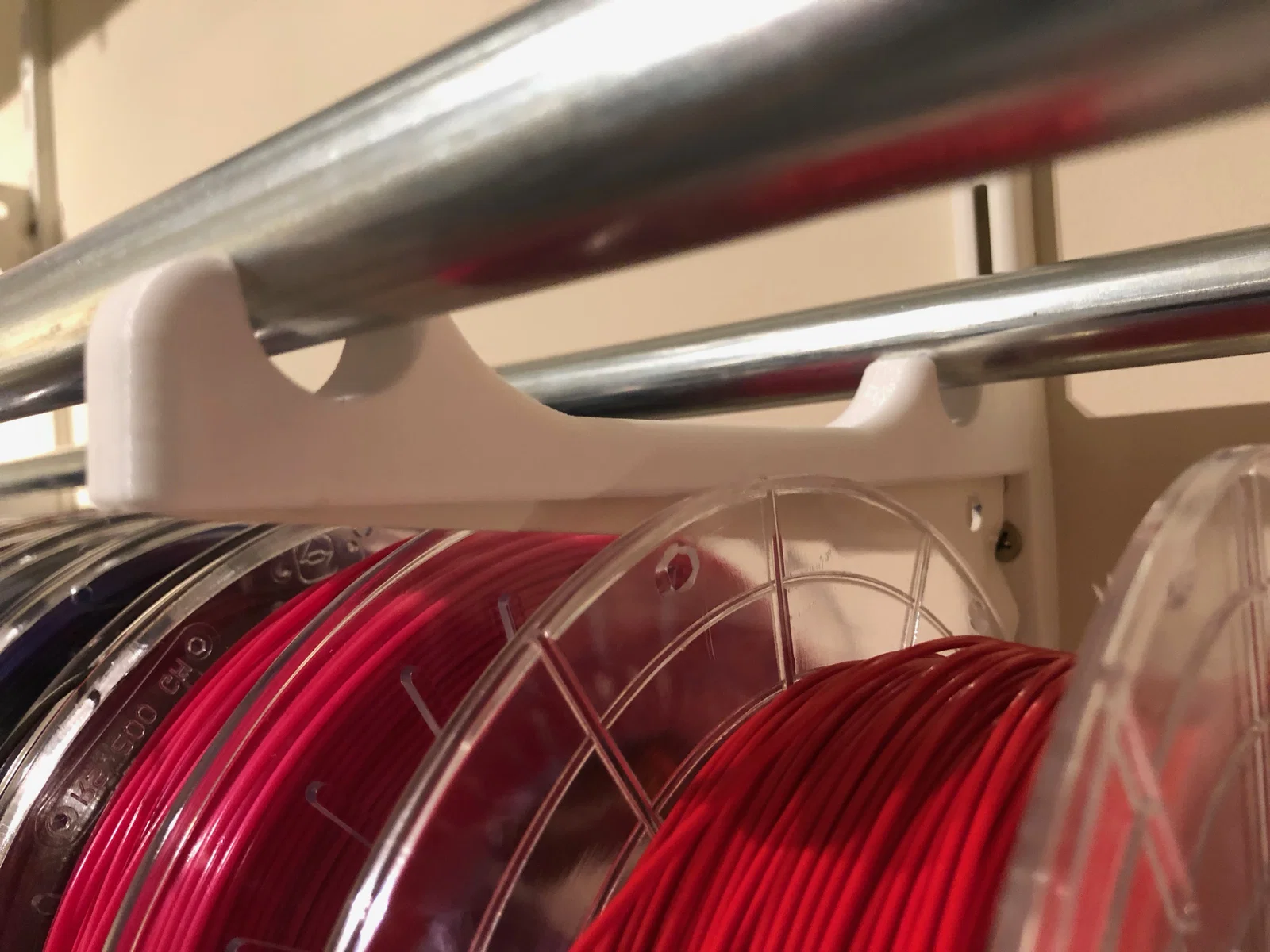

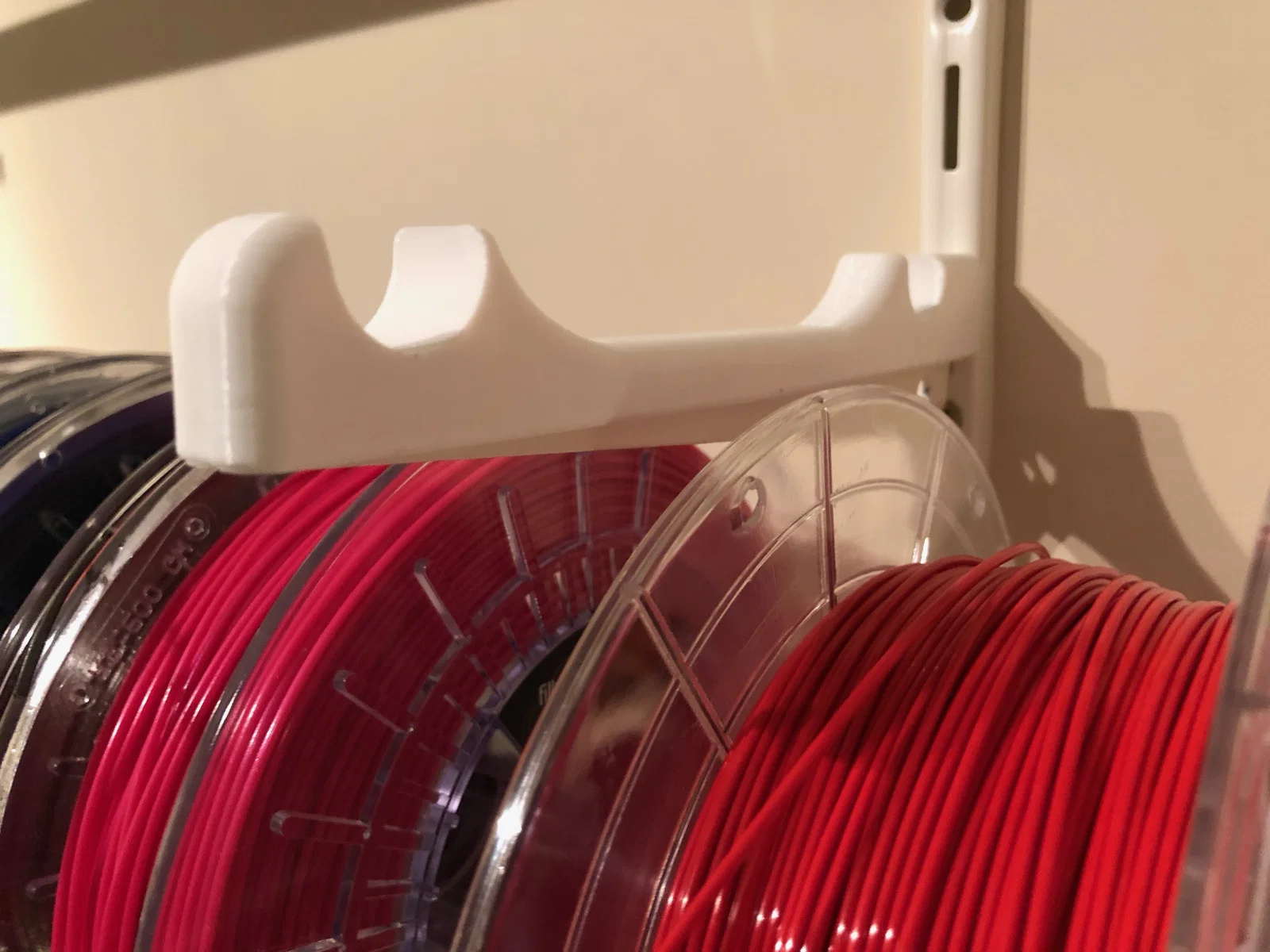

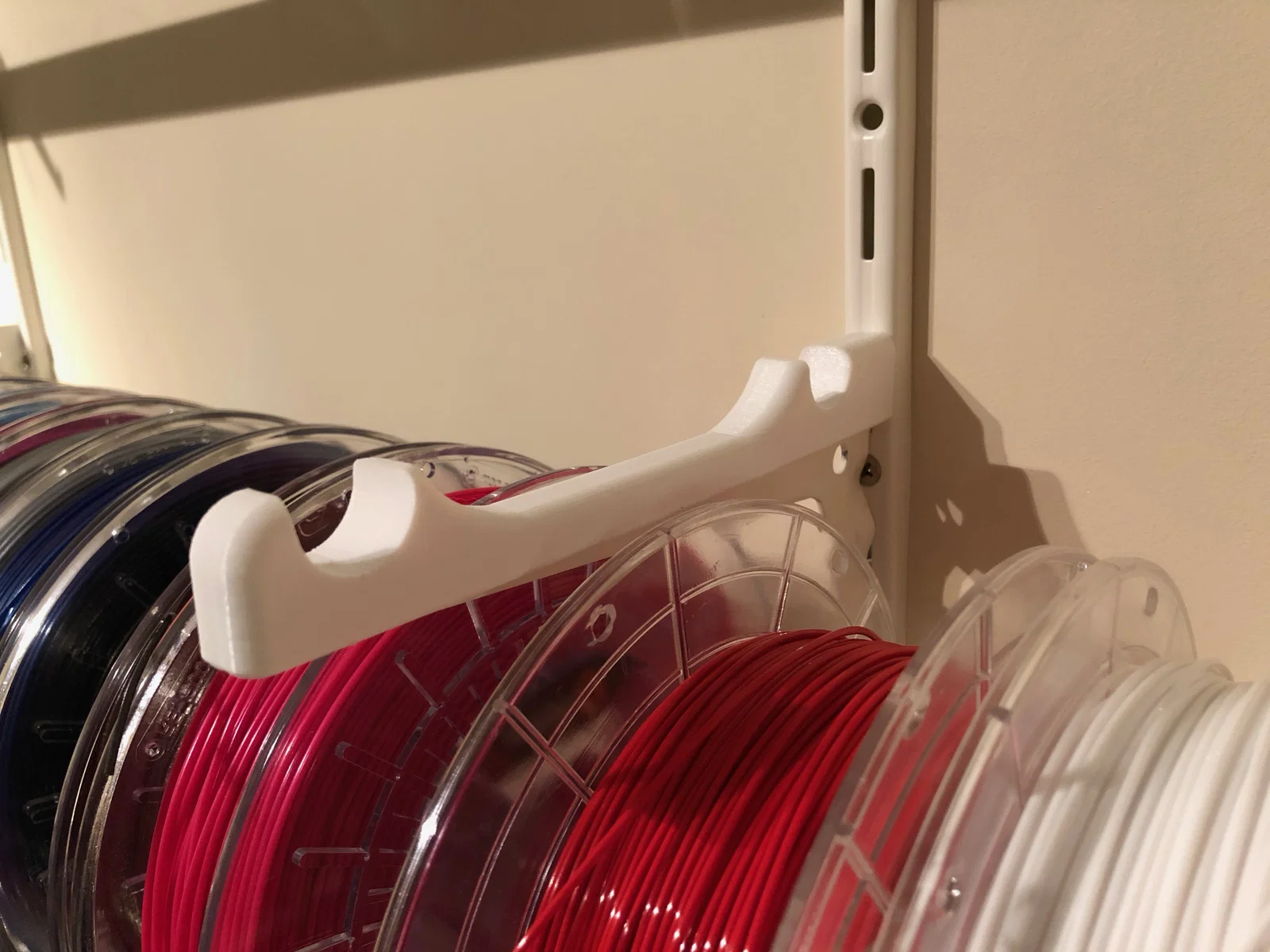

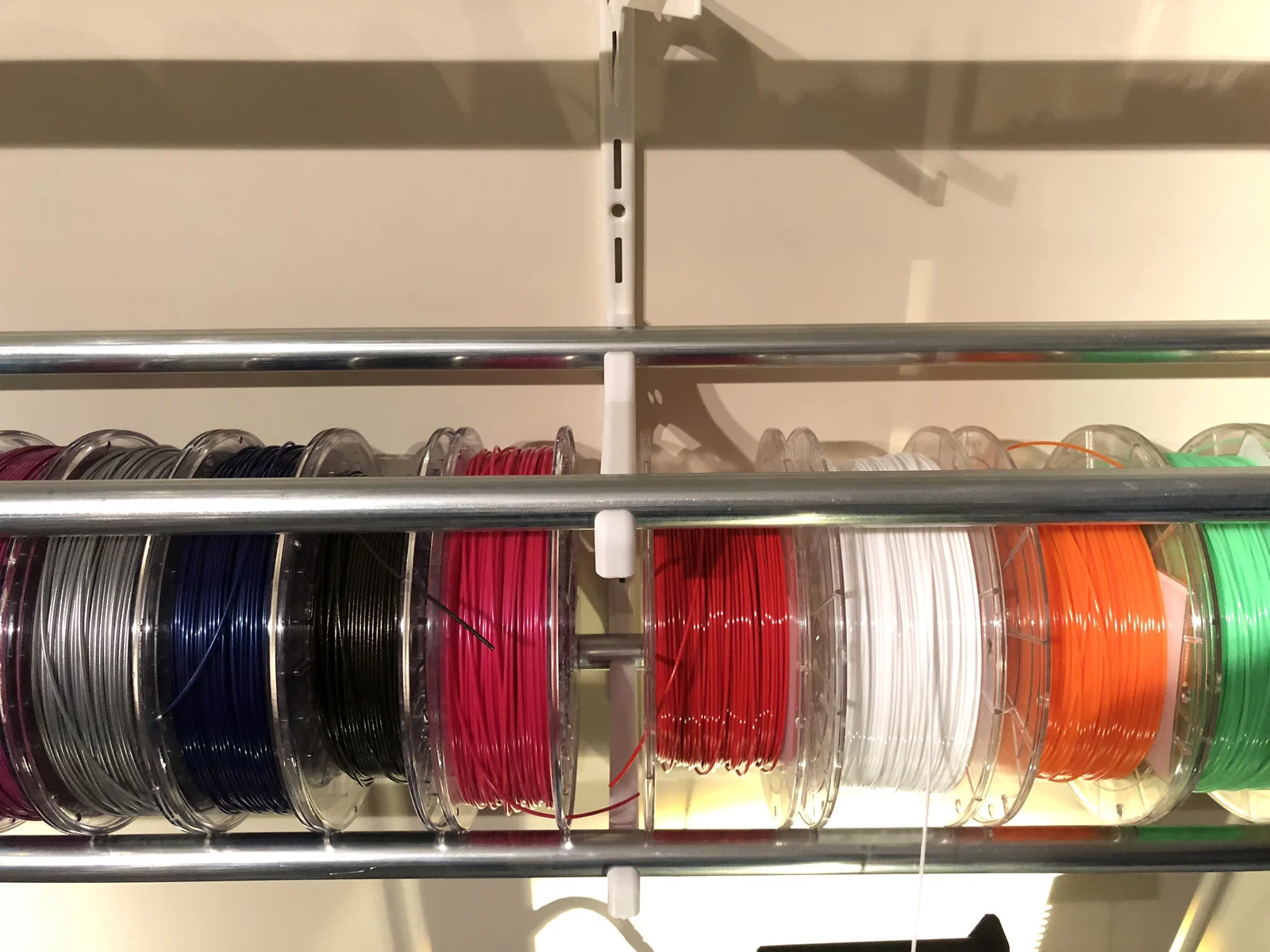

Mình nghĩ ra một giải pháp để đặt mỗi spool lên trên hai ống kim loại của hệ thống sưởi trung tâm.
Mấy cái ống này được gắn lên một hệ kệ/lưu trữ linh hoạt gọi là “F-System”. Hệ này bán khắp thế giới, ở một số nước được gọi là “Duraline F-system”.

Cái hay là bạn có thể đổi bất kỳ spool nào mà bạn muốn, không cần tháo cả một ống đang treo đầy spool.
Bạn cũng có thể chạy filament trực tiếp từ cái mount này. Tuy nhiên mình khuyên dùng thiết kế khác của mình để tránh under extrusion (xem mấy cái spool holder màu cam):

https://www.thingiverse.com/thing:2856675

Cập nhật ngày 25/11/2018

Đã thêm phiên bản 3/4 inch. Mình không tự test được, nên nếu có vấn đề gì bạn để lại comment giúp mình nha.

Bạn cần những gì?

• Thanh ray F-System, mình dùng 3 thanh dài 150 cm (chiều cao)

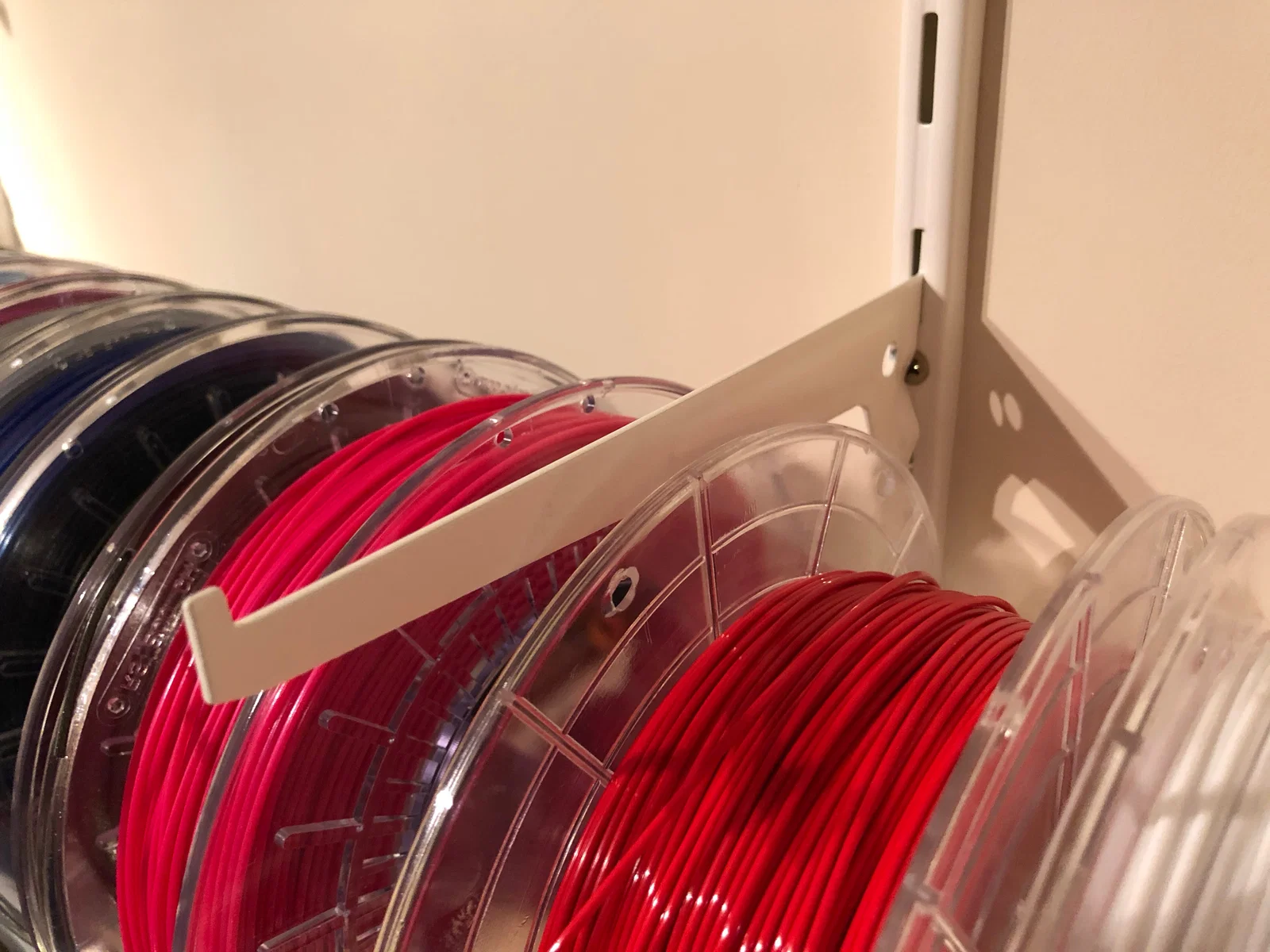

• Móc F-System, dài 20 cm. Mình mua 9 cái cho 3 kệ dài 150 cm (chiều ngang), còn chừa thêm chỗ để gắn vài kệ gỗ.
• Ống sưởi trung tâm, hoặc vật tương tự. Đường kính 22 mm, dài 150 cm.

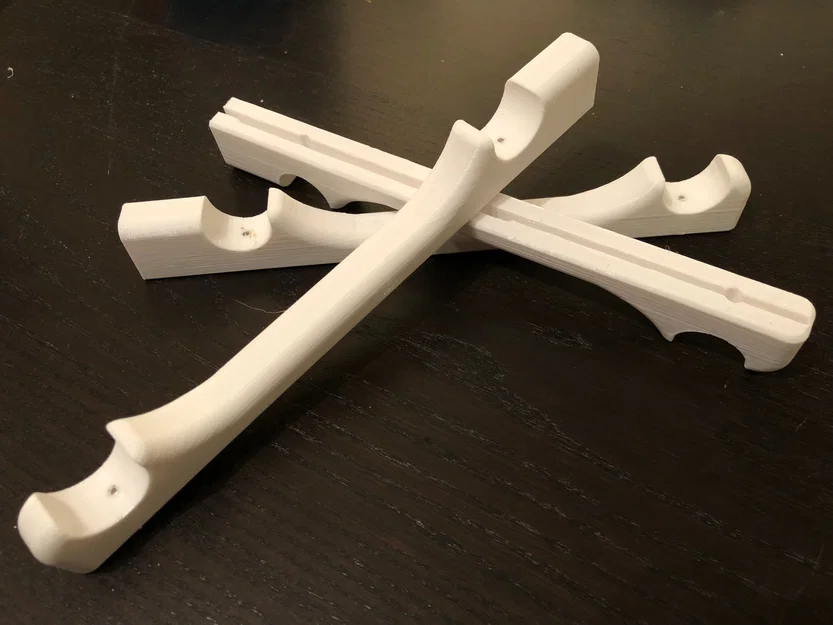

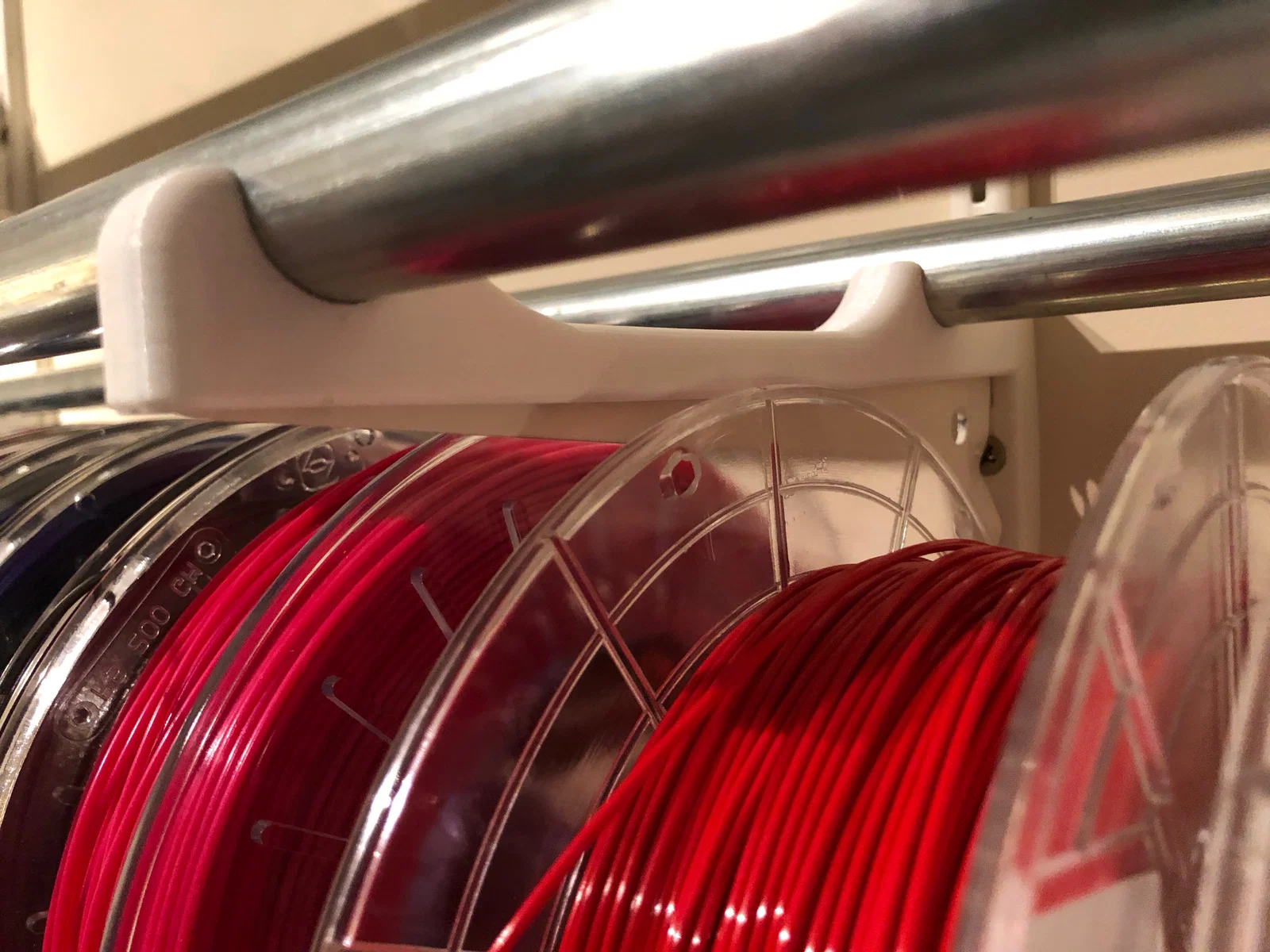

Các bracket in 3D để dùng chung với mấy móc F-system này. Mình in 9 cái bằng PETG.
DIY

1. Gắn các thanh ray, mình chọn dùng 3 thanh và chừa khoảng cách 60 cm ở giữa. Như vậy mỗi bên sẽ dư ra 15 cm ống.
2. Gắn các móc, bạn cần chừa 3 khe trống giữa mỗi “kệ”. Vậy mỗi kệ sẽ dùng 5 khe (2 khe cho chính cái móc). Cách này giúp bạn tháo/lấy tất cả spool dễ dàng (chừa 2 khe cũng vừa, nhưng gần như kẹp cứng luôn).

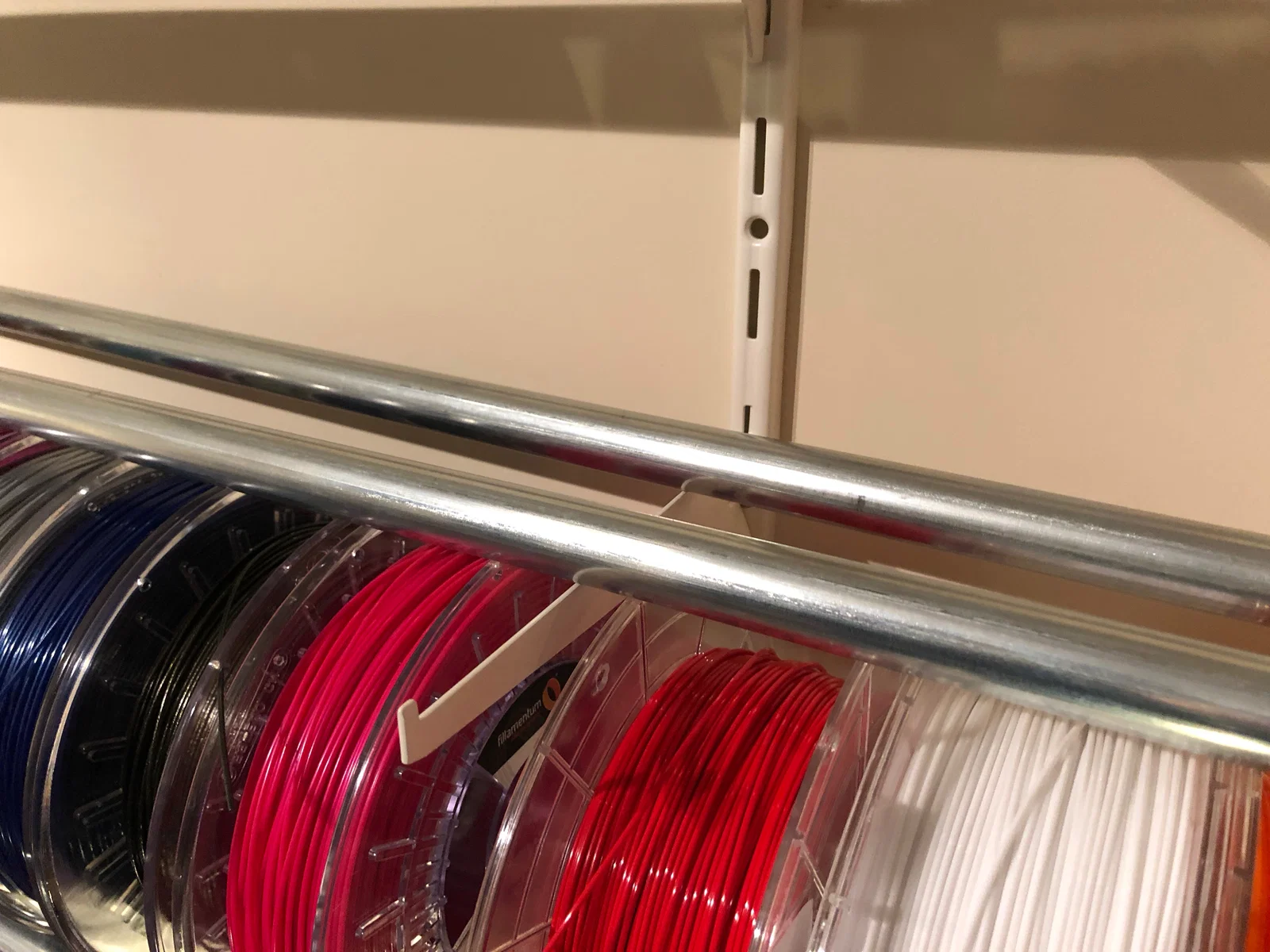

3. Gắn bracket vào móc, nó sẽ khá khít, nên nhớ đẩy vào cho tới khi vô hết.
4. Lắp ống vào, làm nhẹ tay vì nó cũng khít.

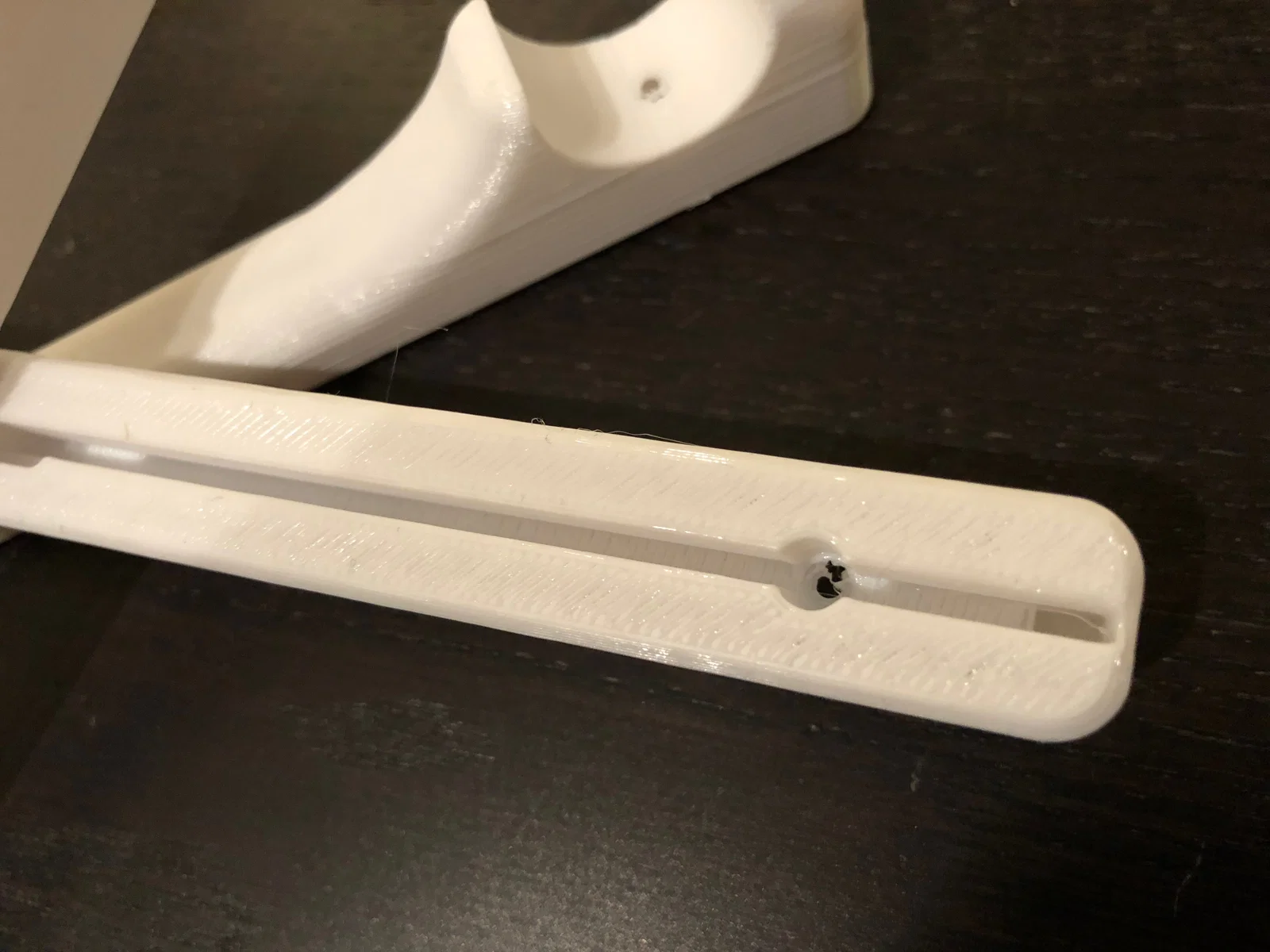

   Nếu bạn muốn chắc hơn nữa, có thể bắt một con vít từ phía dưới (giữa móc và bracket). Mình có chừa chỗ trong thiết kế rồi, nhưng thật ra không cần.

Hướng dẫn in

Category: 3D Printer Accessories Print Settings

Rafts: No

Supports: No

Resolution: 0.200

Infill: 40%

Notes:

Mình in bằng PETG màu trắng, nên dùng infill cao hơn để tránh nứt quanh phần snap-fit kẹp ống. Không cần supports.

Lỗ phía sát tường dễ bị bể nếu infill quá thấp; bạn có thể để tay đỡ/giữ khi bấm ống vào, vậy cũng ổn.

Mình thiết kế cái này như thế nào

Thiết kế trong khoảng 50 phút bằng OnShape.

Mình chỉ phải thiết kế lại 1 lần để phù hợp với một bên của cái móc dày hơn một chút, và làm dài hơn để tổng thể chắc chắn hơn.
