Prusa Mini - Giá đỡ bạc đạn trục Y (Y-Axis Bearing Holders)

Mình muốn thử xài bạc đạn Igus Drylin trên Prusa Mini, nhưng mình không hài lòng khi dùng các ngàm/giá đỡ bạc đạn zin để gắn vì rất dễ siết ốc quá tay, làm kẹp chặt (pinch) mấy cái drylin. Mẫu mà bản remix này dựa trên thì giữ bạc đạn chắc hơn nhiều, nhưng lại không vừa ở một số vị trí trên Prusa Mini.

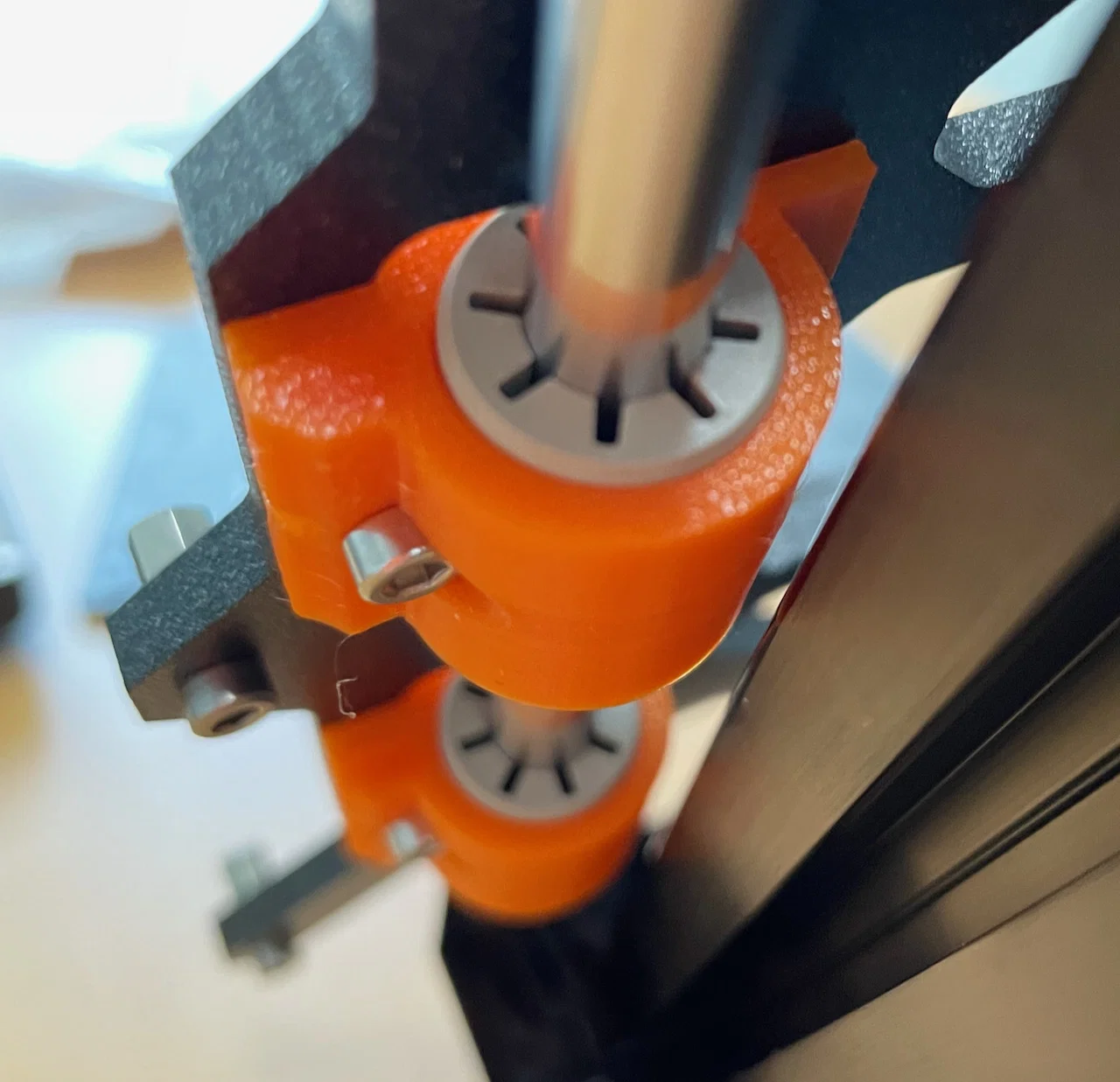

Bên trái thì thanh extrusion nằm sát quá, còn bên phải thì cả ngàm trục Z và motor trục Y đều vướng.

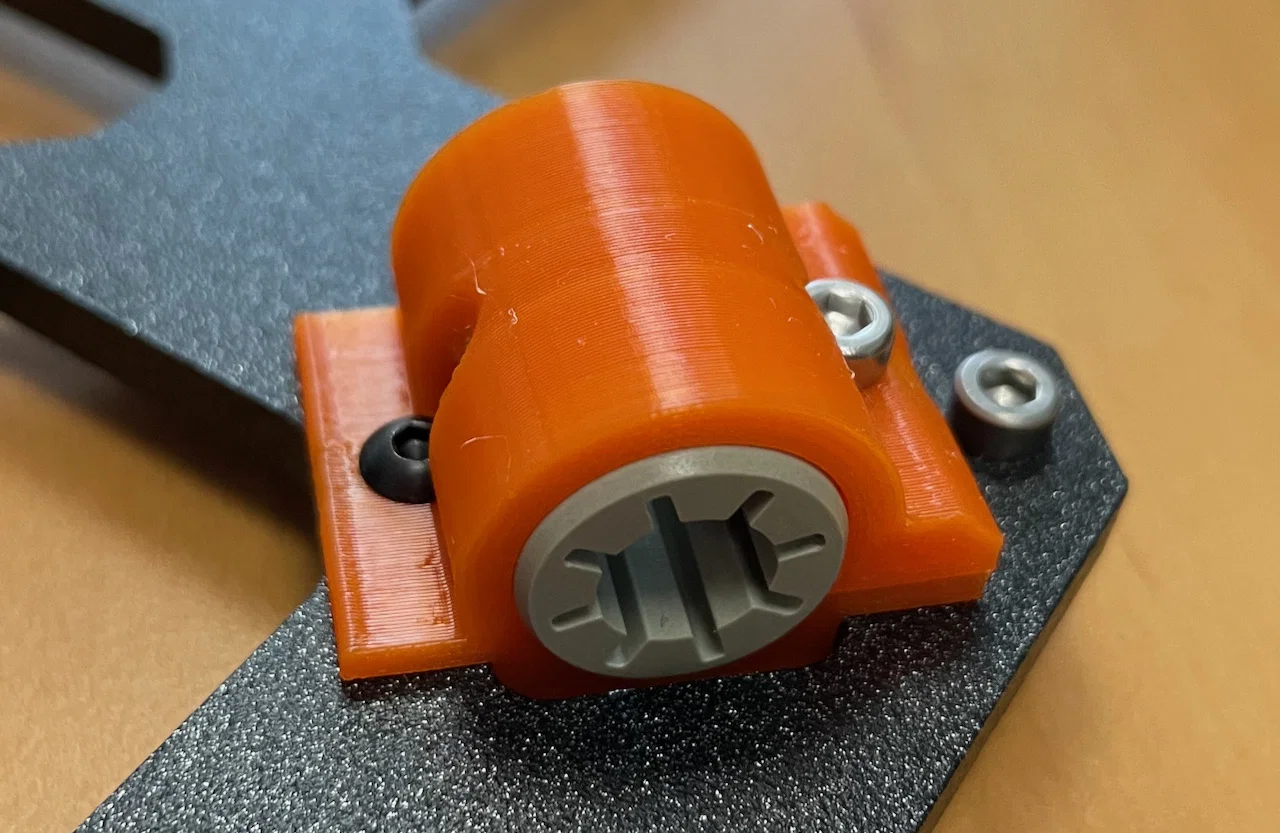

Phiên bản này nhìn hơi “thô”, nhưng mình muốn in được không cần support. Bên cao được làm cao như vậy để đầu ốc không tì/ép vào bạc đạn. Bên thấp thì nên bắt bằng các con ốc của giá đỡ bạc đạn zin.

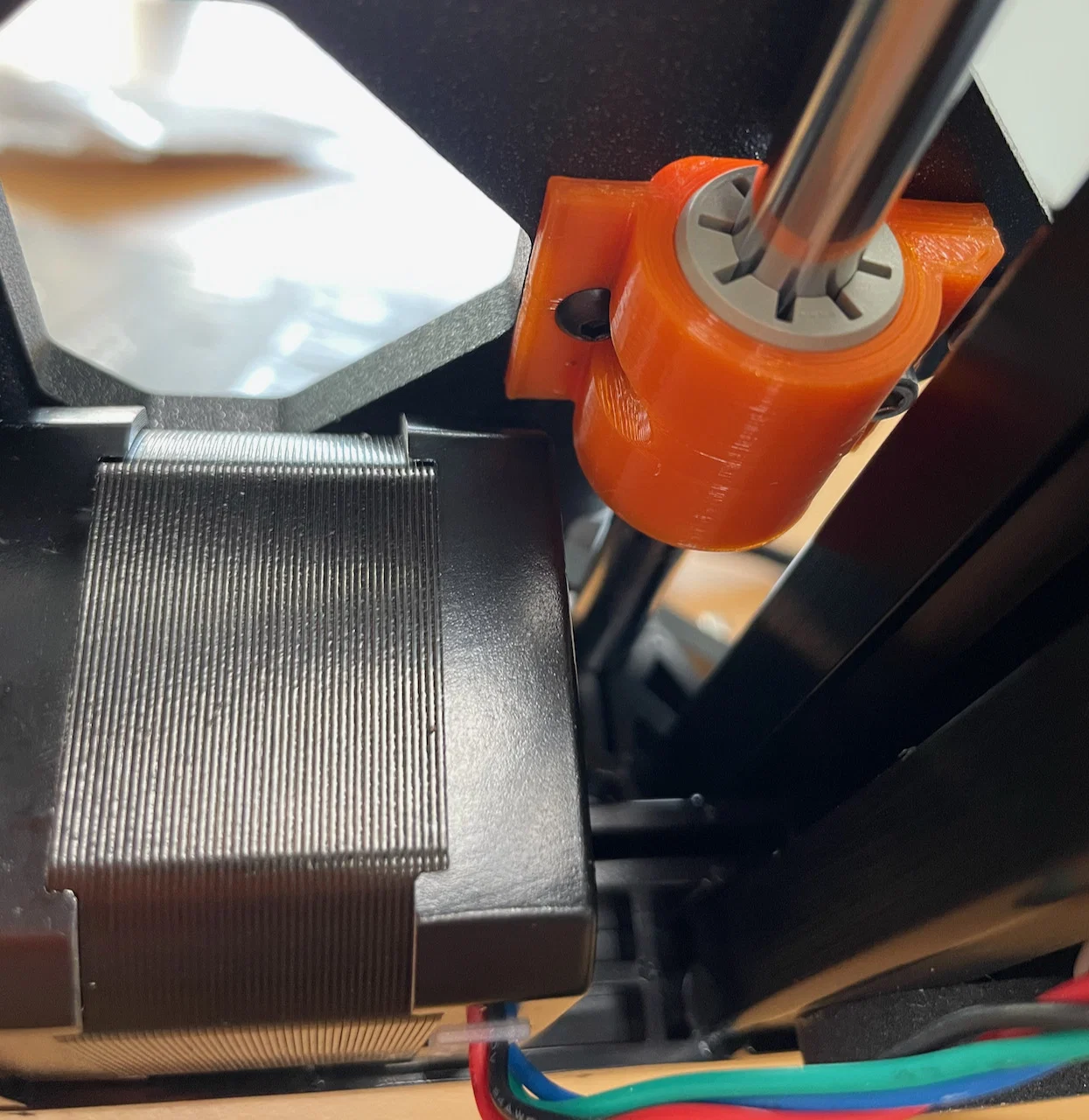

Nhớ lắp bearing holder lên thanh rod bên phải sao cho phần mỏng nằm về phía có motor trục Y. Ép bạc đạn vào holder bằng cách hơi nạy khe hở ra một chút.

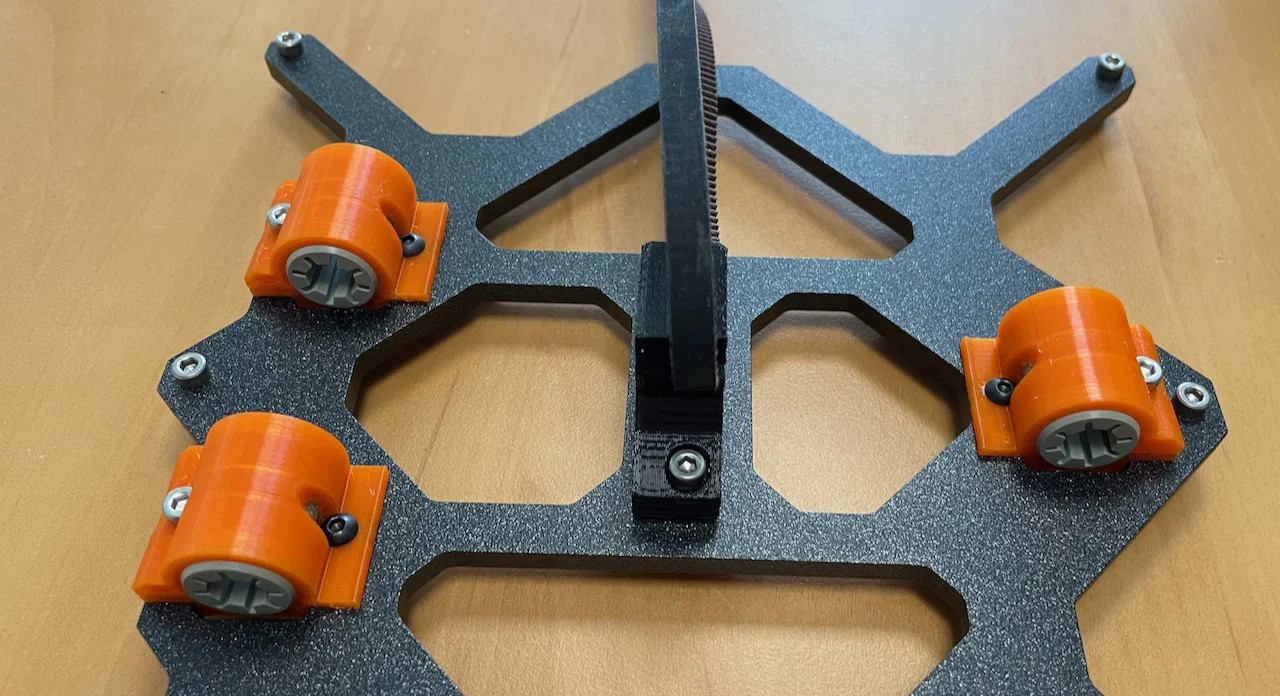

Lắp ráp cần 3 ốc M3x16 (nhớ là đầu ốc cao tối đa 3mm), 3 con ốc zin và các ê-cu lục giác nylon zin. Mình dùng bạc đạn Igus Drylin RJ4JP-01-08.

In nằm nghiêng (on its side) và không cần support. Mình in bằng PETG, nozzle 0.4mm, layer height 0.2mm, 3 perimeters và 100% infill.

Cập nhật 2021-06-15: Mình được báo là các holder này cũng dùng ngon với bạc đạn thường. Vì vậy mình đổi lại tiêu đề cho đúng hơn.
