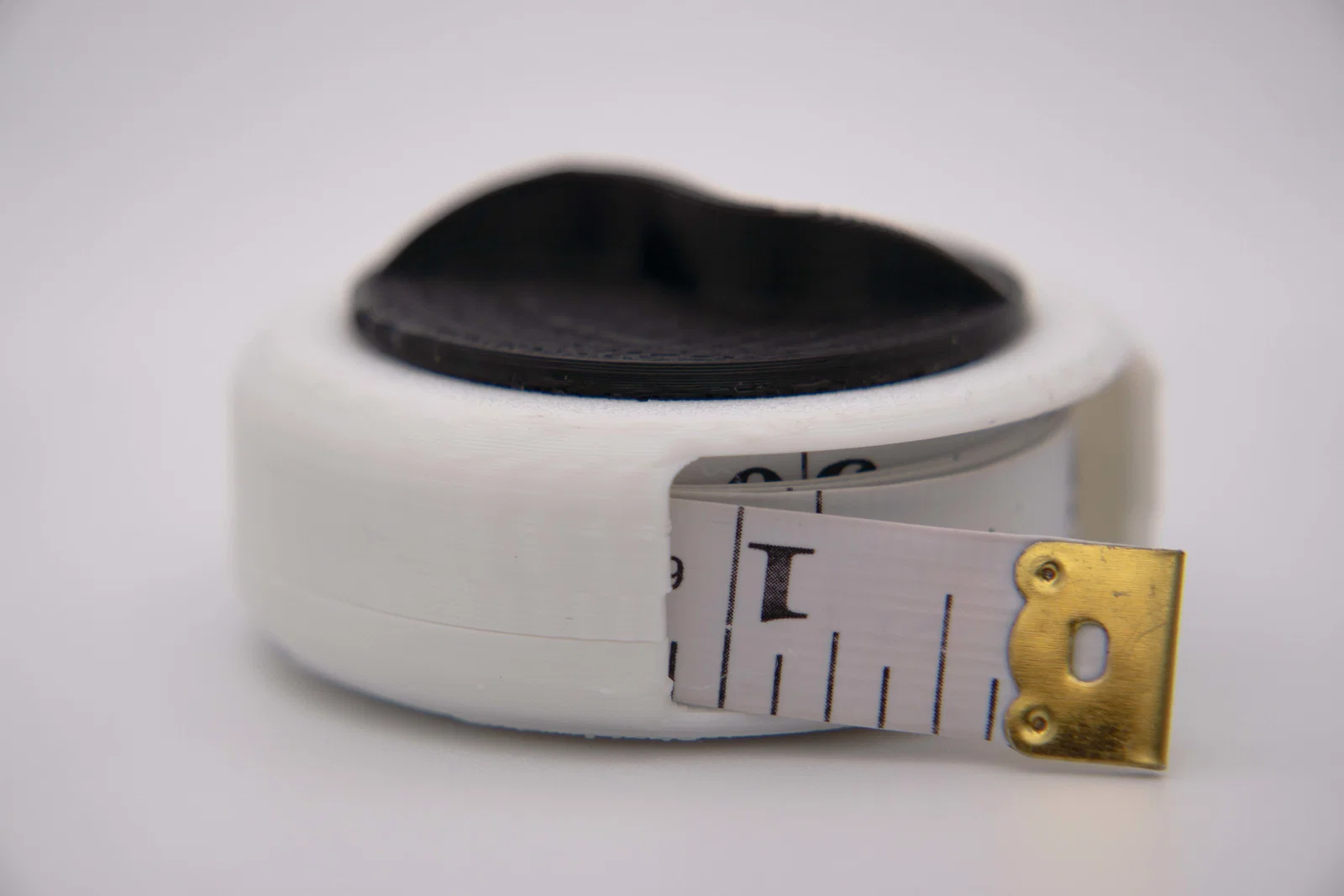

Ống cuộn thước dây mềm dạng kín (Soft Tape Spool)

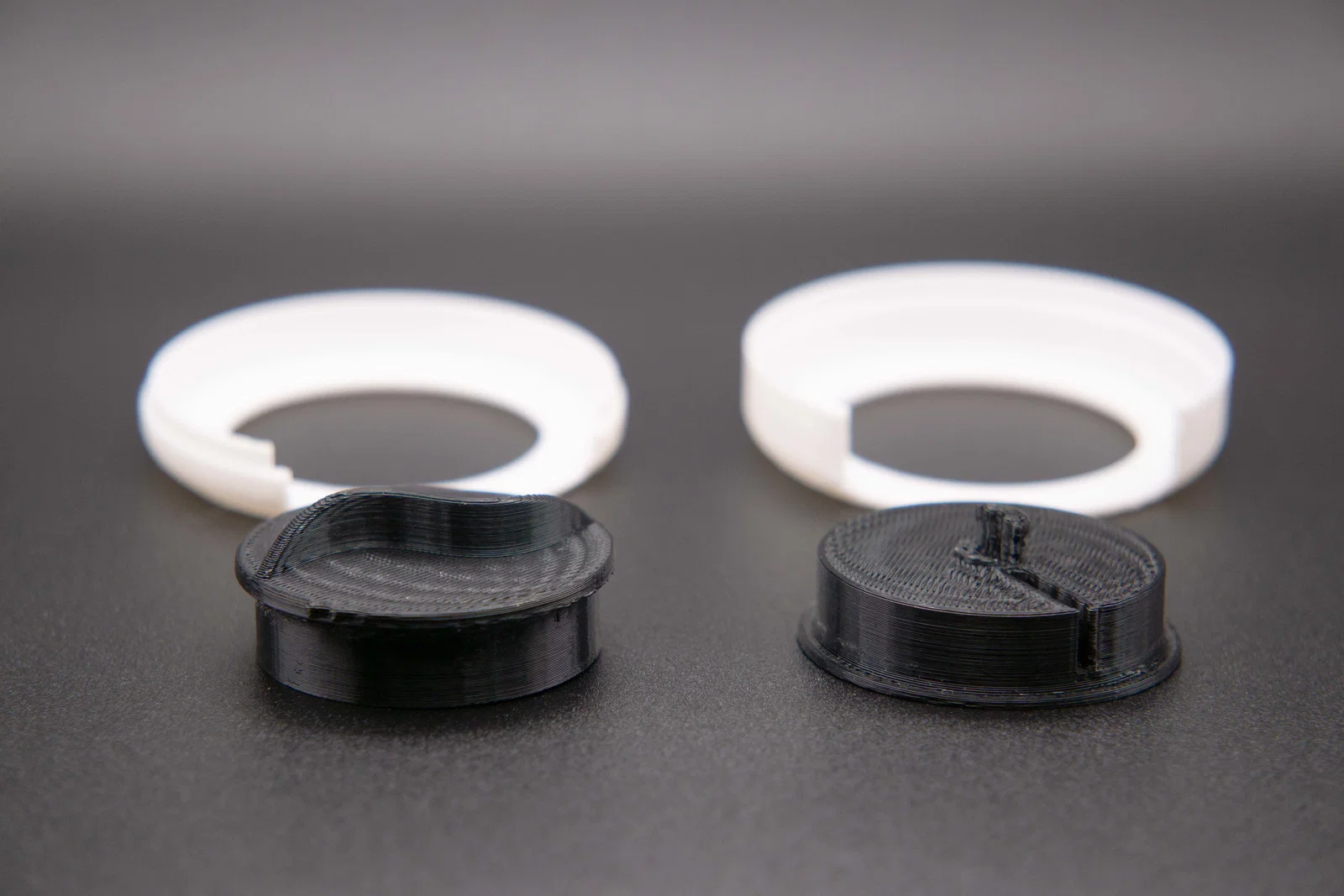

Ống cuộn (spool) dạng kín cho thước dây mềm (soft tape) bản rộng 13mm (0.5in), gồm 4 phần: inner top/bottom và outer top/bottom.

Có kèm file STEP và 3MF.

Print Settings

PLA

0.4mm nozzle

0.2mm layer height

20% infill

Assembly Instructions

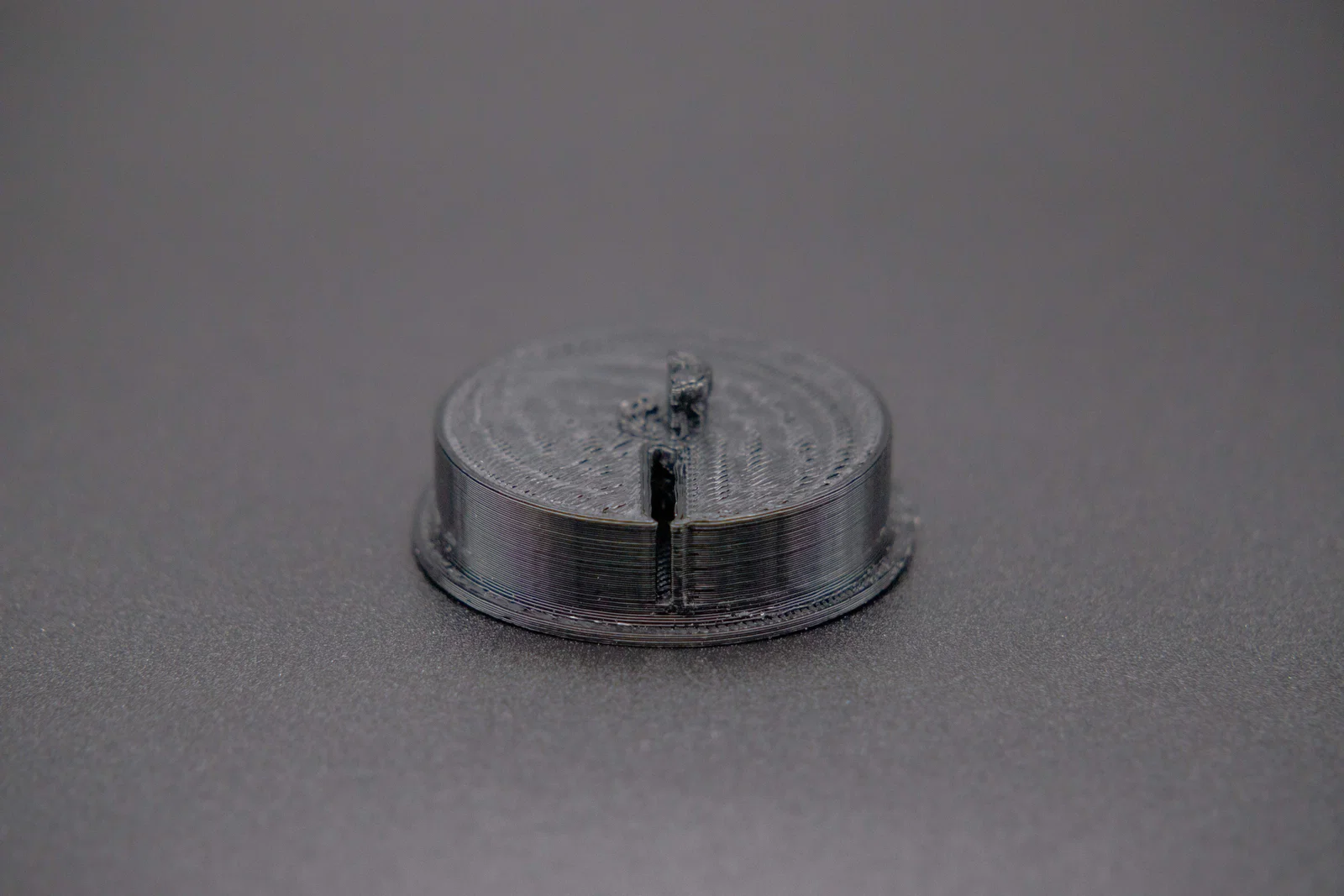

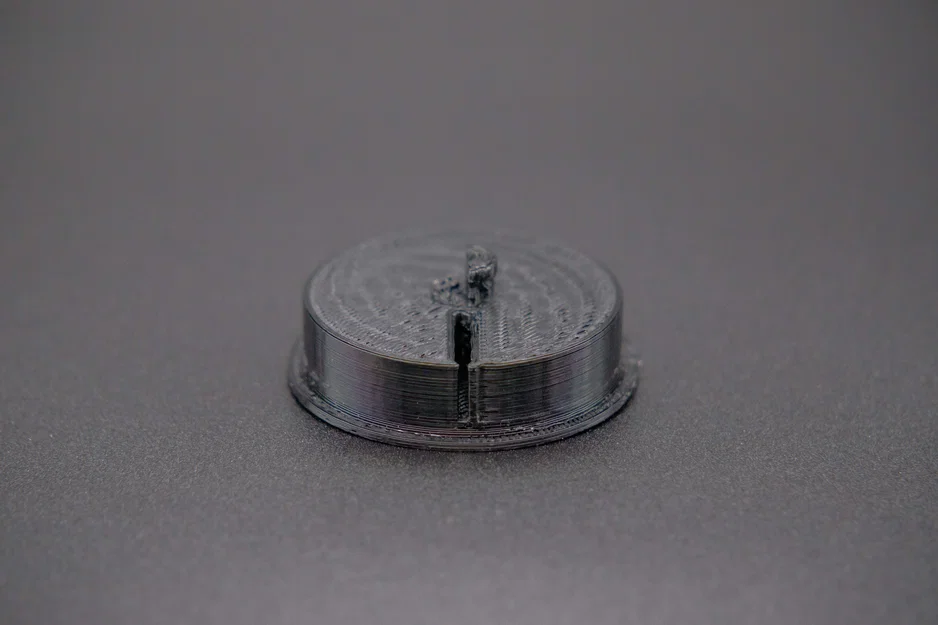

1. Đặt phần inner bottom xuống một mặt phẳng.

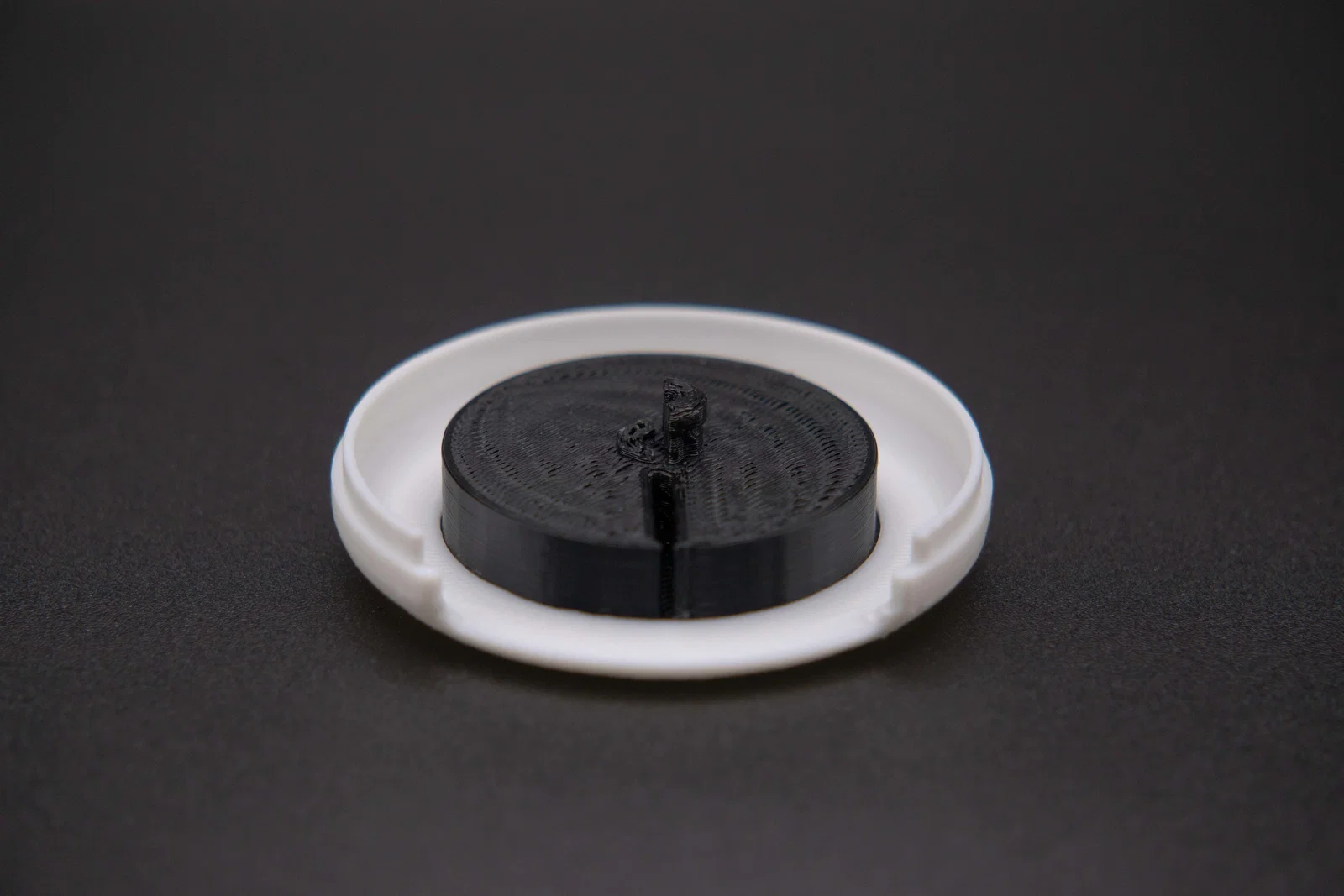

2. Lắp phần outer bottom phủ lên phần inner bottom.

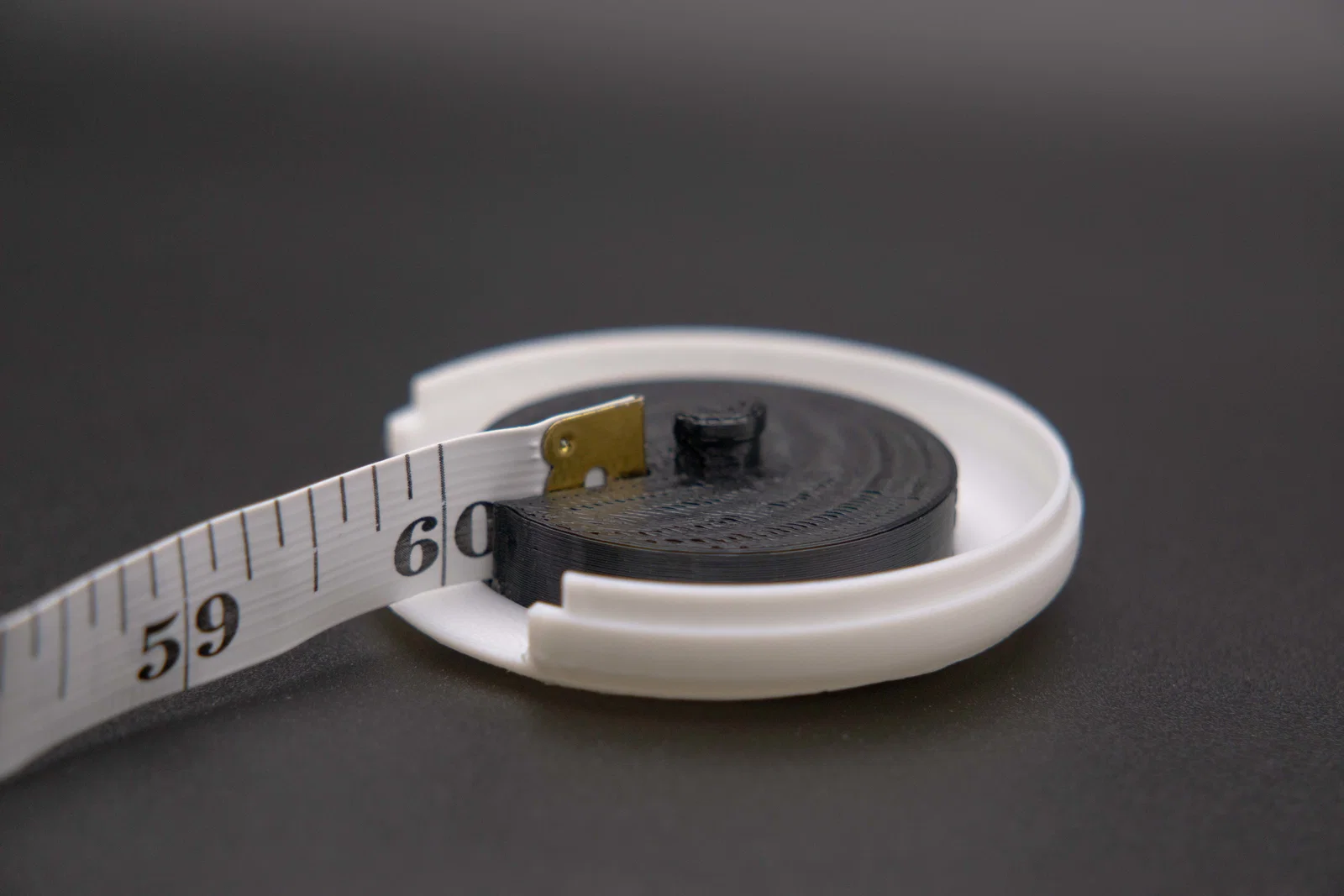

3. Luồn/đặt đầu thước dây mềm vào khe (slot) trên phần inner bottom.

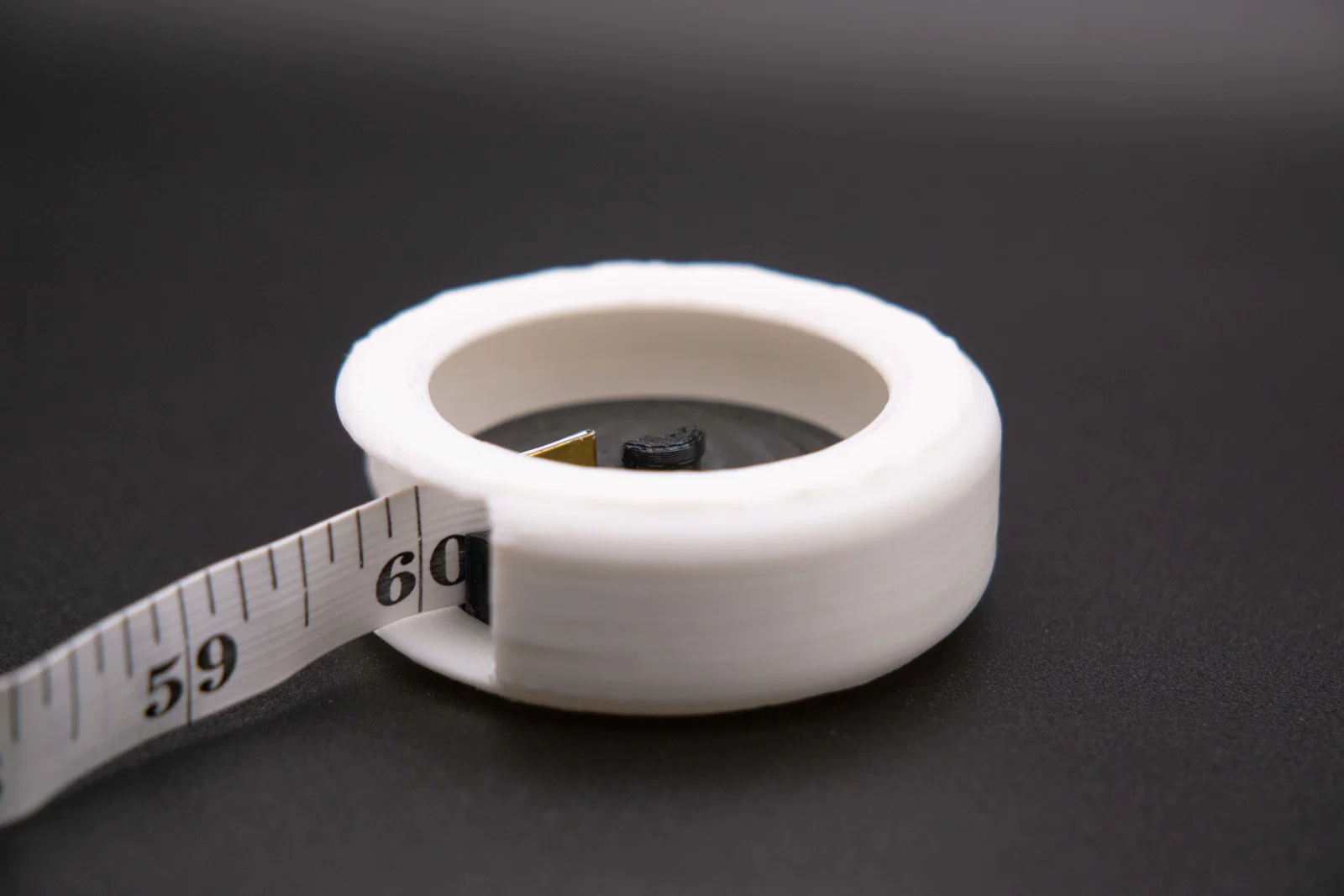

4. Lắp phần outer top bằng cách nhấn nó vào đúng rãnh (groove) tương ứng trên phần bottom.

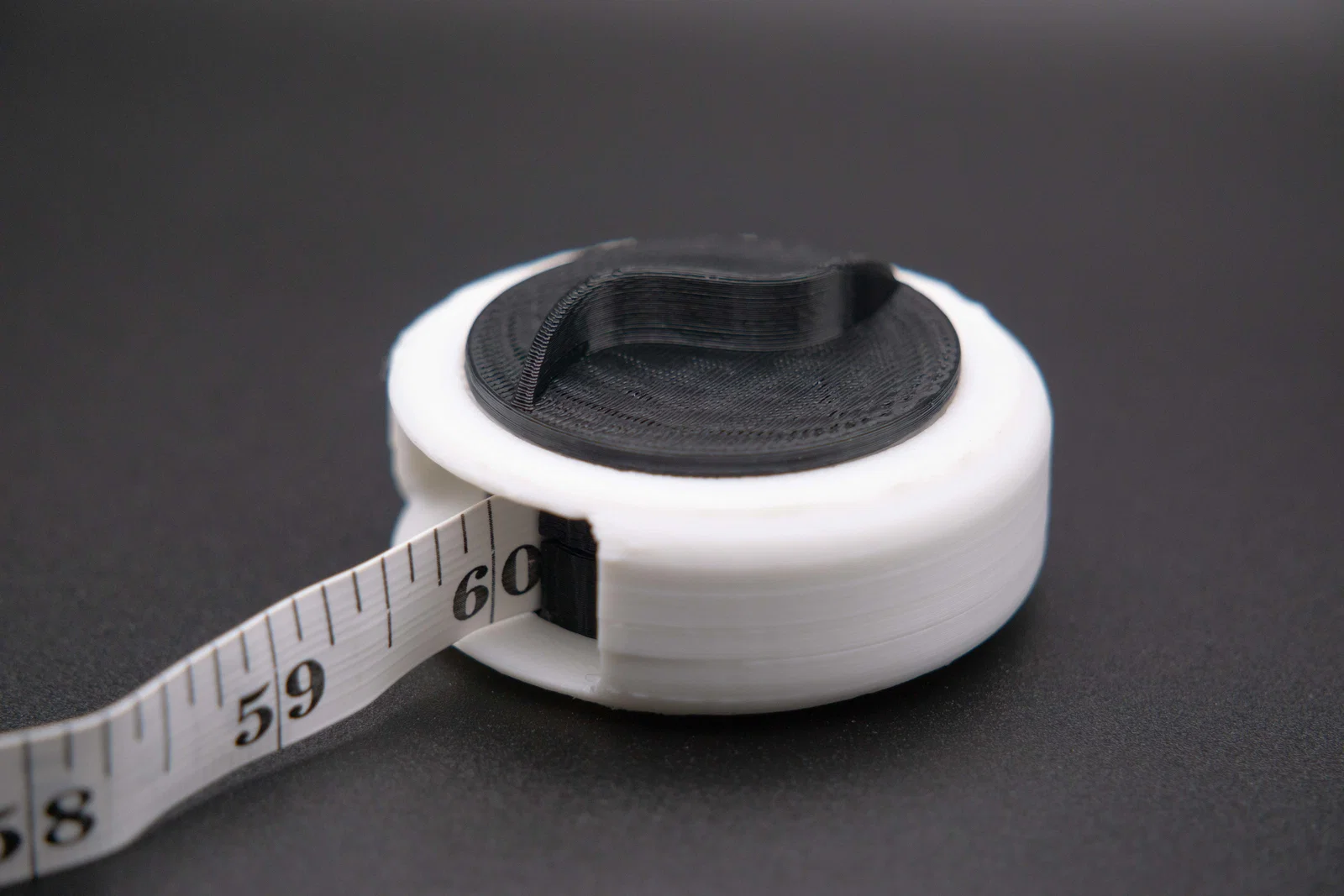

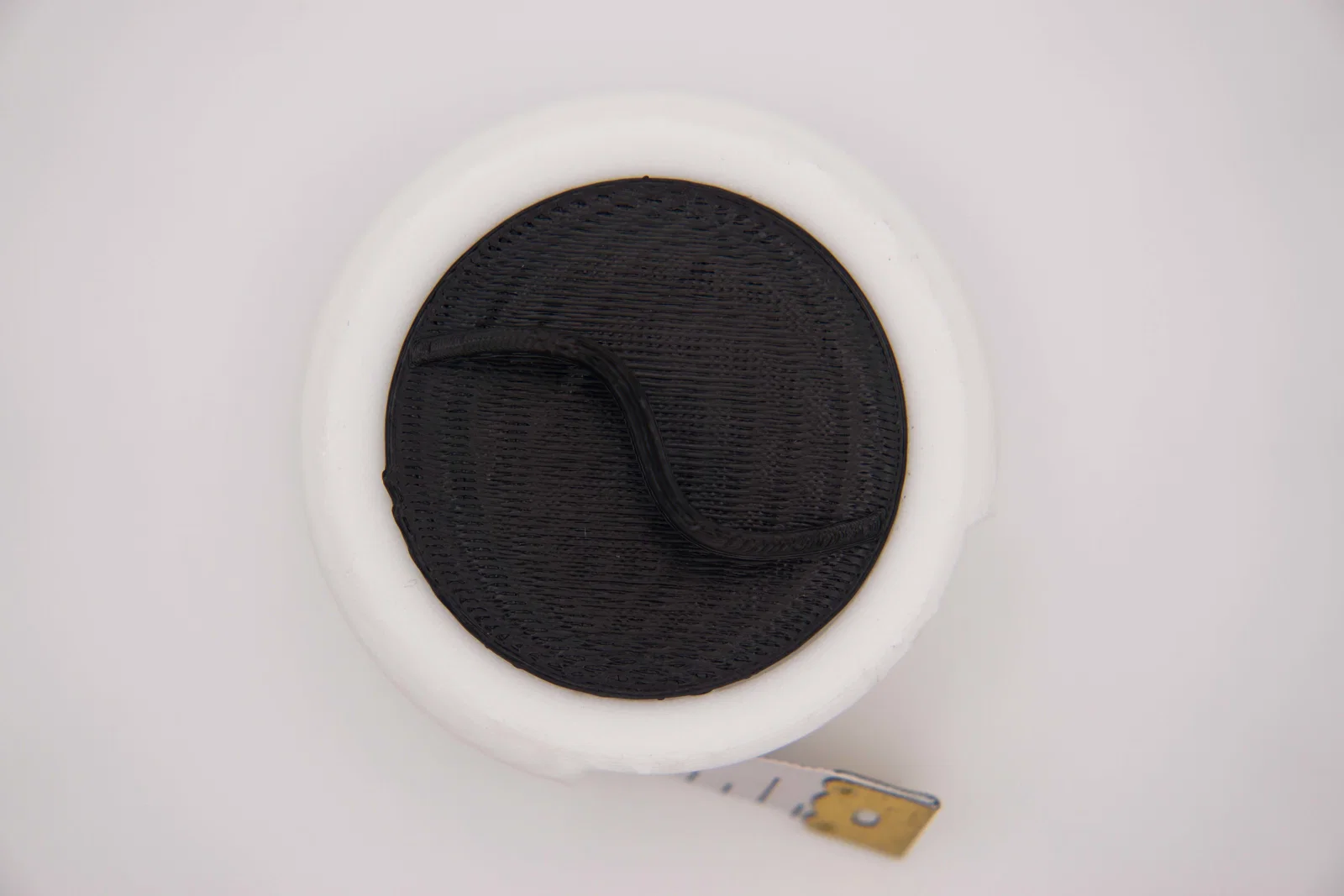

5. Đặt phần inner top lên cụm spool, canh cho đúng khe (slot) để giữ đầu thước dây mềm. Nhấn mạnh để cố định.

LƯU Ý: Các chốt (pins) ở phần bottom hay bị gãy khi cố tách các phần inner ra. KHÔNG lắp dính hai phần inner cho tới bước lắp ráp cuối.

Known Issues

Phiên bản này cần supports cho các phần outer thì mới in đúng. Các chốt ở phần inner bottom dễ bị gãy khi cố tháo các phần inner ra khỏi nhau. Mình đang xử lý để cải thiện ở phiên bản tiếp theo.

Mình rất khuyến khích mọi người remix mẫu này và tùy biến theo ý mình.
