Kẹp đa năng cho hobbyist (Versatile hobbyist clamp)

Mục đích sử dụng

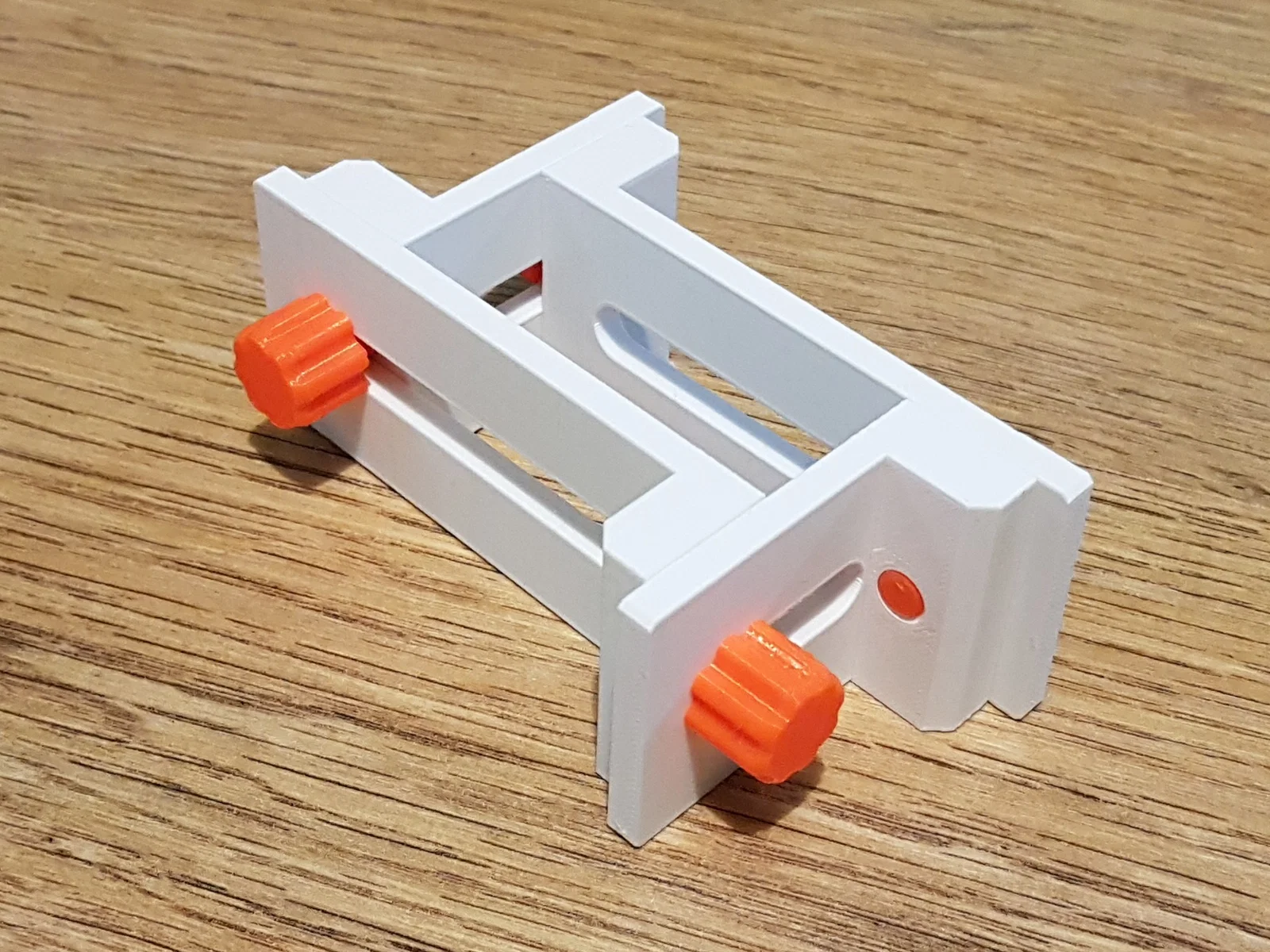

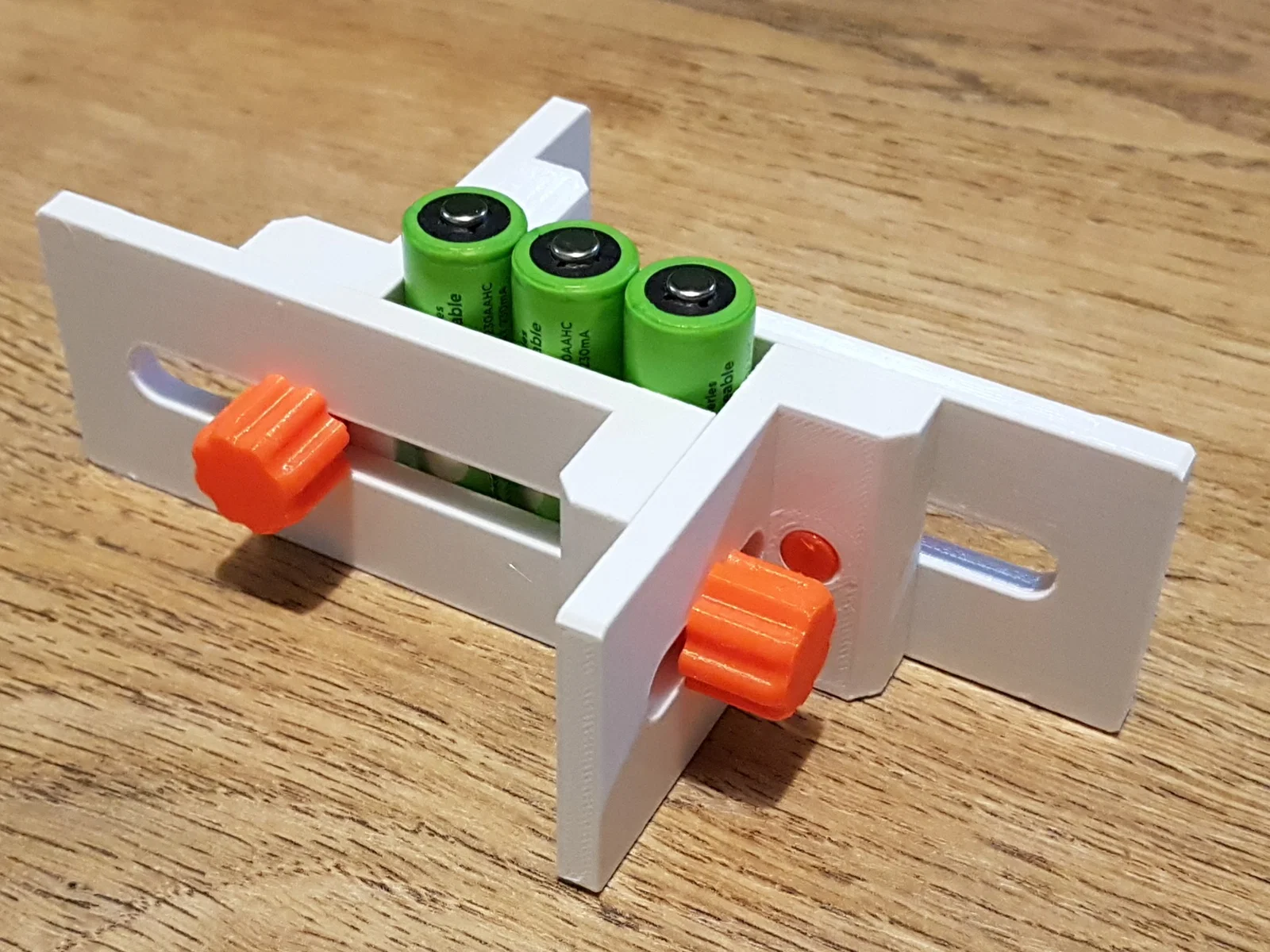

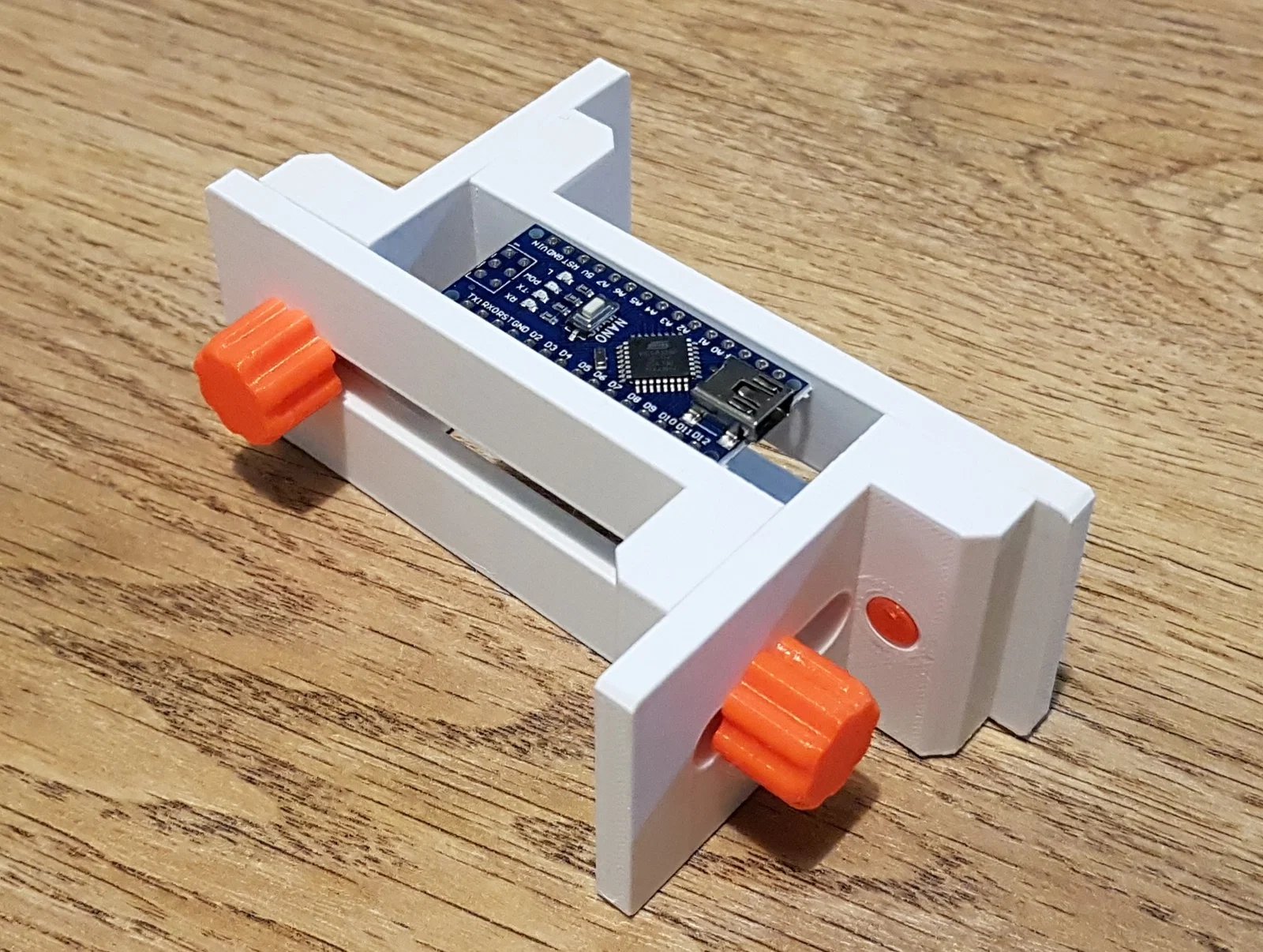

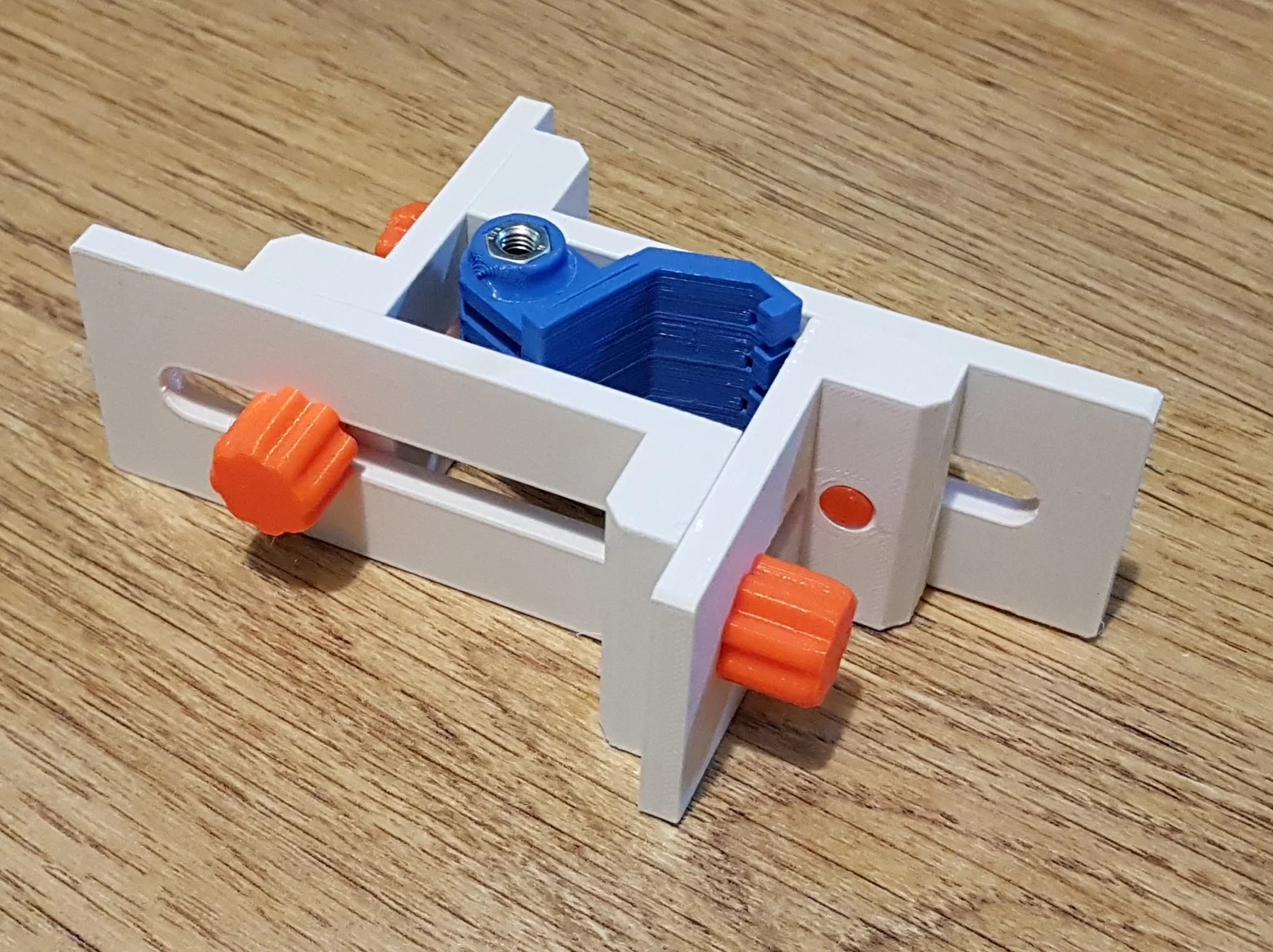

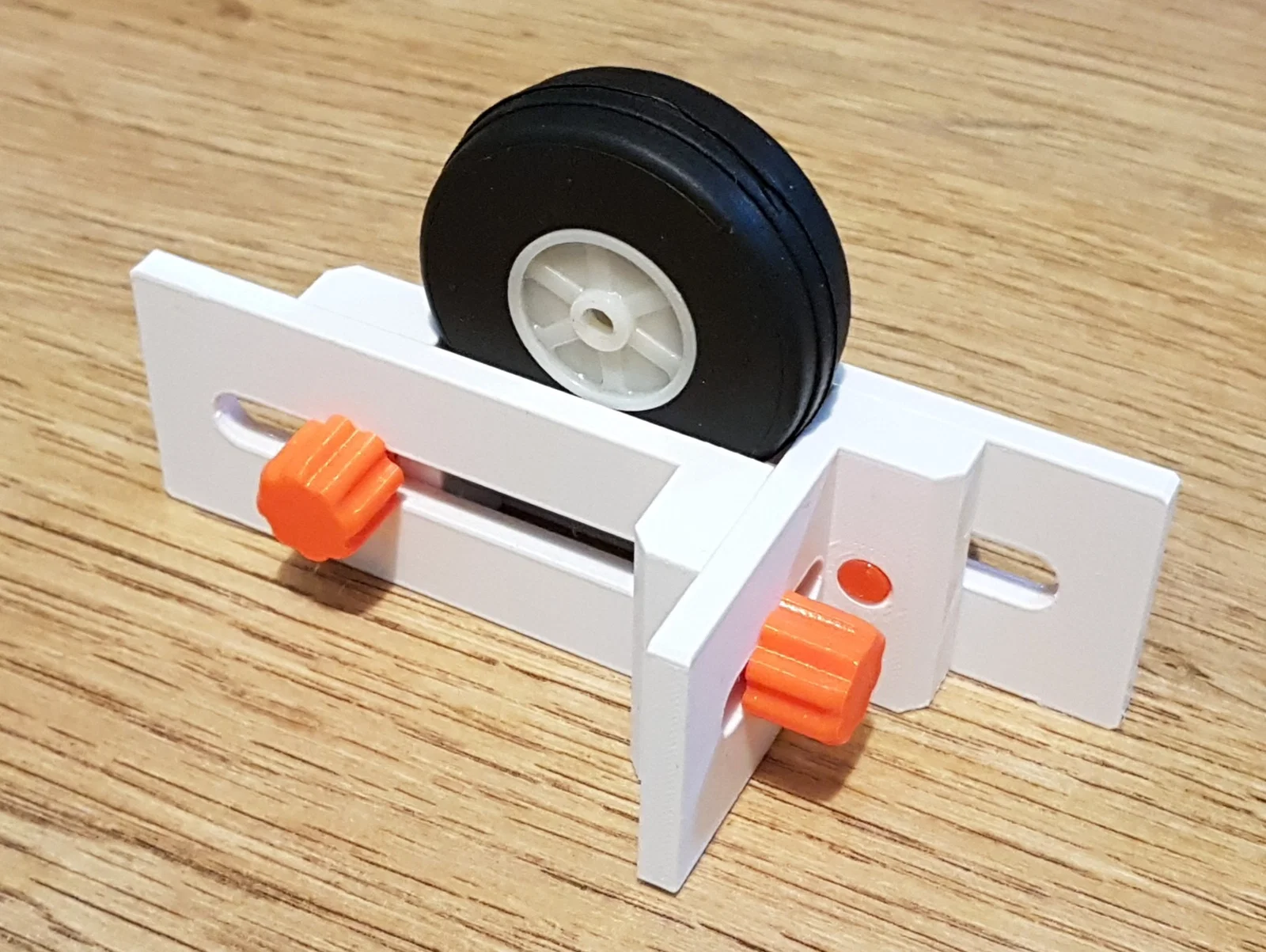

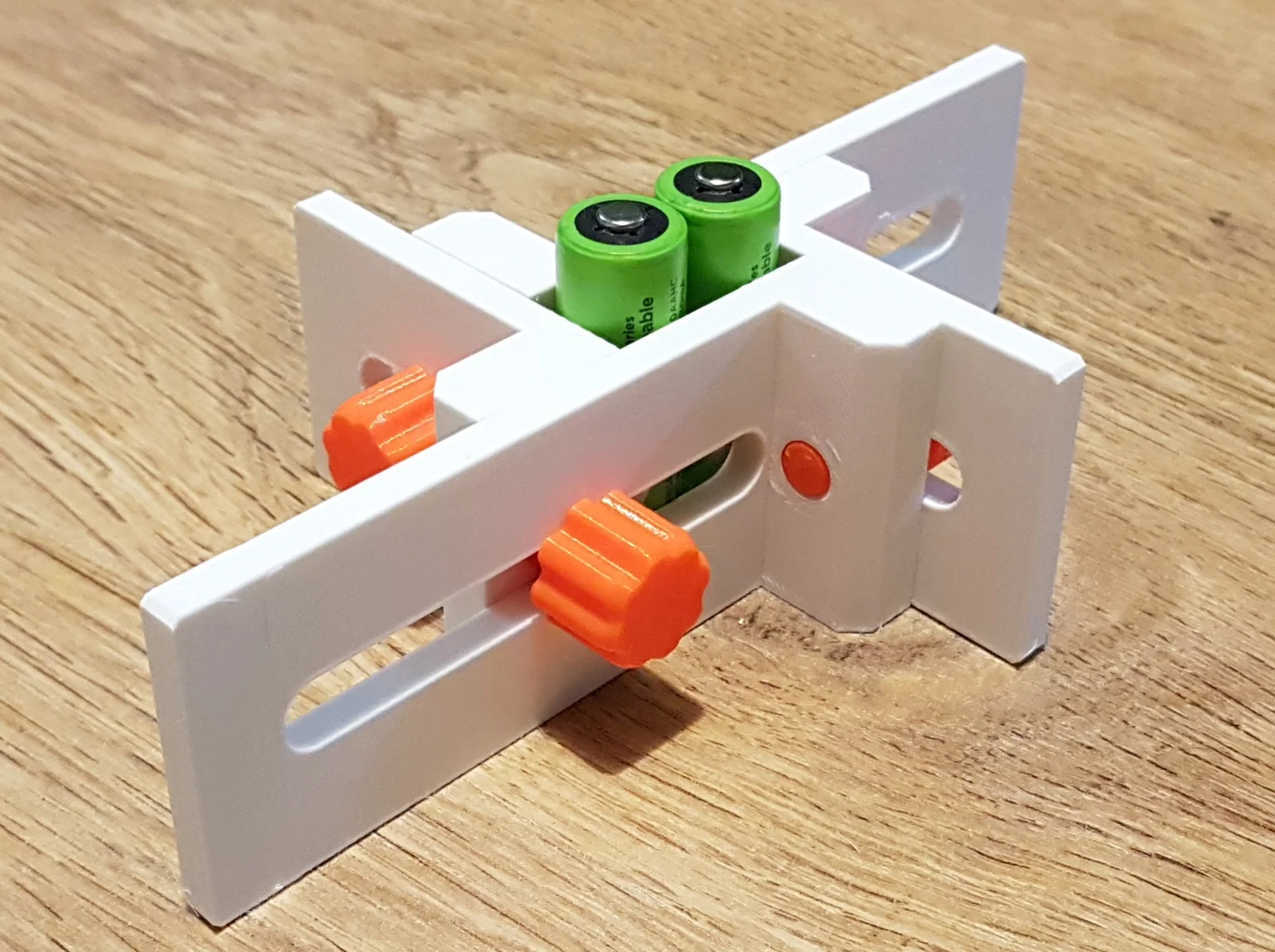

Bộ kẹp đa năng này với các thanh góc (angle) và vít vặn tay (thumb screw) có thể giữ được gần như mọi chi tiết hình thù “khó đỡ” cần gia công. Ý tưởng ban đầu là để giữ các viên pin AA rời nhằm hàn (weld) các tiếp điểm lên chúng. Thử làm chuyện đó mà không có khung giữ thì đúng là bực mình luôn. Kết hợp 2 angle cỡ S và 2 angle cỡ M có thể kẹp tối đa 4 viên pin.

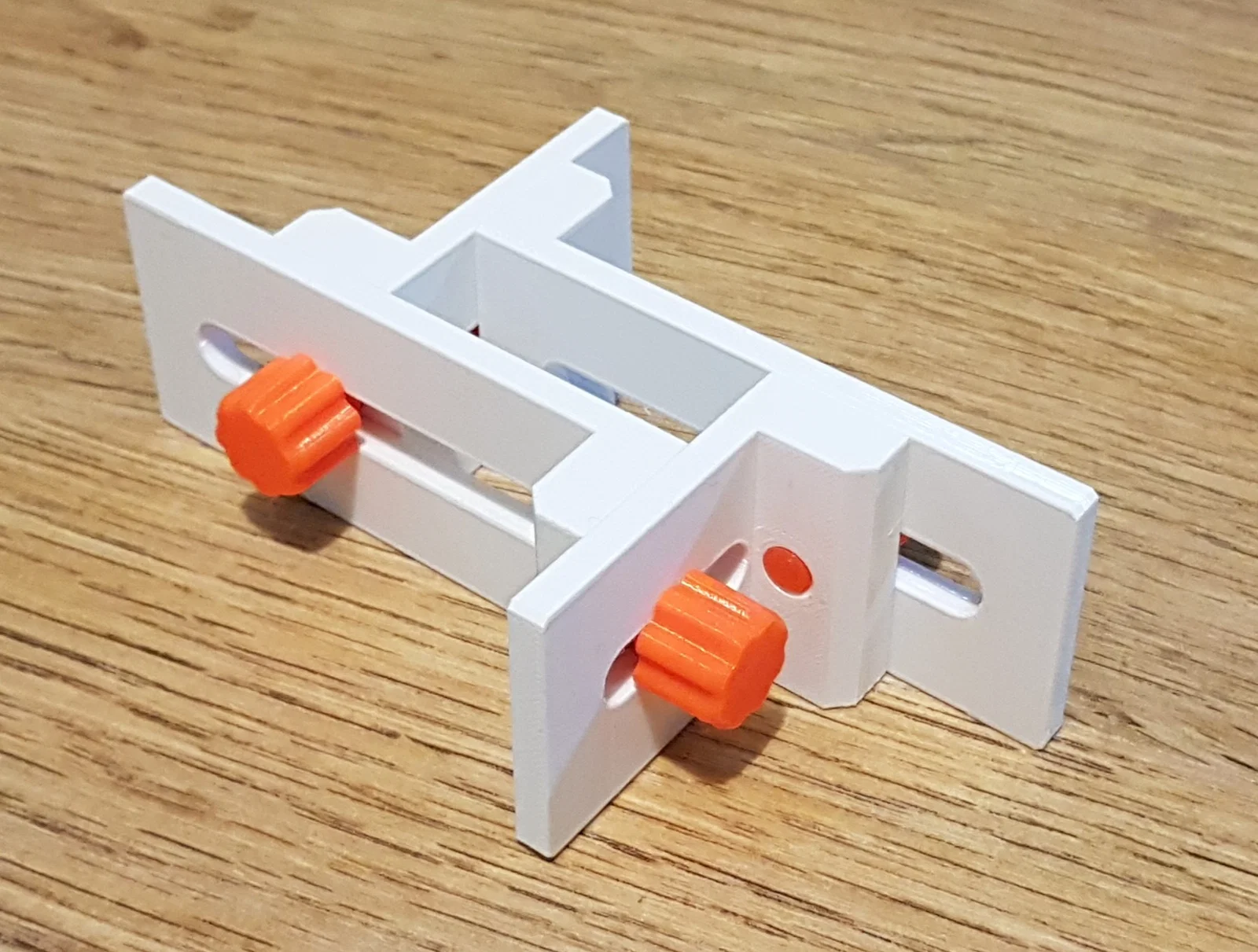

Bạn có thể phối các phần nhỏ và lớn với nhau để tạo ra kích thước kẹp tổng thể đúng theo nhu cầu.

Cần angle cỡ lớn hơn?

Ban đầu mình làm các phần cỡ M và cỡ S, thấy là đủ dùng. Sau đó có một bạn dùng yêu cầu loại lớn hơn nên mình thêm cỡ L. Nếu bạn quan tâm angle dài hơn nữa, cứ nhắn mình biết, mình có thể làm thêm.

Quy trình thiết kế

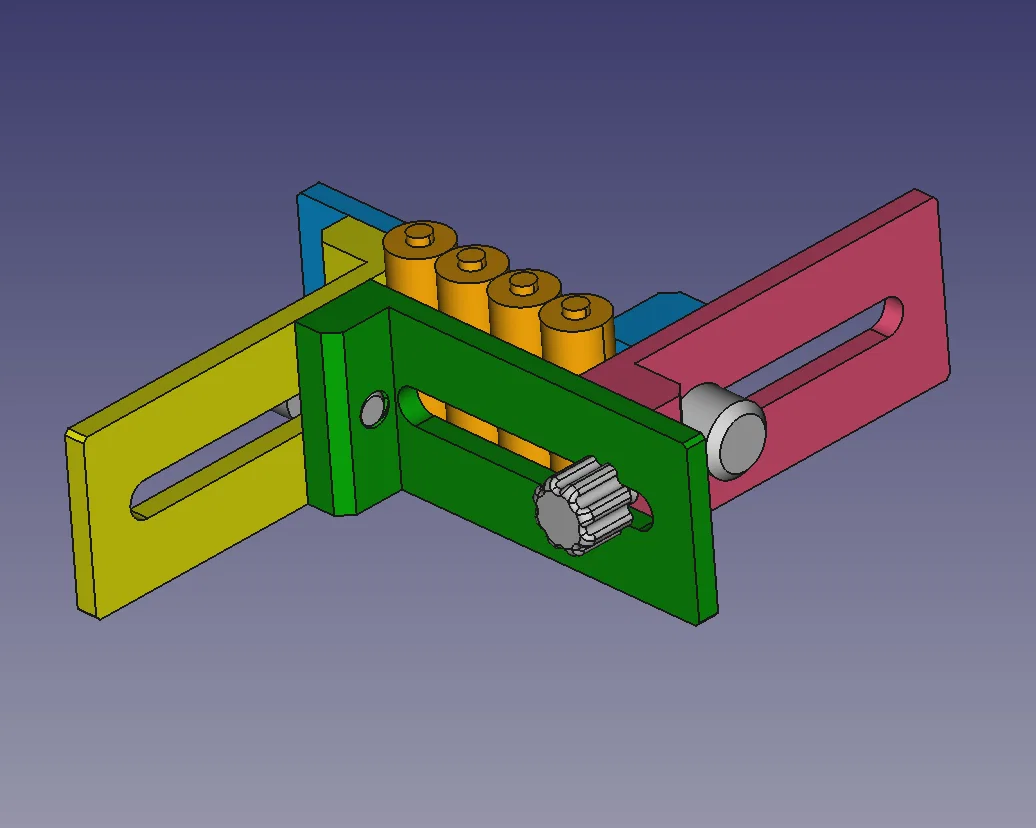

Tất cả chi tiết đều được làm hoàn toàn trong FreeCAD. Nhờ tính năng helix mới có từ FreeCAD phiên bản 0.19, việc tạo ren (threads) khá đơn giản. Để thân thiện hơn với 3D printing, mình chọn thiết kế ren với flank angle 90° thay vì 60°. Ngoài ra, bước ren (pitch) 2mm cũng lớn hơn một chút so với mức thường thấy trên ren đường kính 8mm. Cách này cũng giúp in ra dễ đẹp hơn.

In ấn

Chỉ cần in tất cả chi tiết theo đúng orientation như file đã upload. Không cần supports. Mình khuyên in các phần có ren của các angle và các thumb screw ở 100% infill. Các phần còn lại, 25% infill là dư xài.

Với 4 con vít, nên in chung một lần. Cách này giúp mỗi chi tiết có thêm thời gian để lớp vừa in kịp nguội trước khi in lớp tiếp theo. Nhờ vậy mình ra được ren rất đẹp, kể cả trên máy “giá mềm” (Ender3Pro).

In bằng PLA và PETG đều ổn, thậm chí có thể phối chung các chi tiết in từ các máy khác nhau và vật liệu khác nhau.

Ban đầu ren có thể chưa trơn hoàn toàn, nhưng dùng một lúc sẽ “mòn khớp” nhanh thôi. Đặc biệt nếu làm bằng PLA, nhiệt ma sát sinh ra ở vài vòng ren đầu sẽ giúp bề mặt ren mượt hẳn.
