Ngàm gắn extrusion 3030 cho 3 khối Wago 222-413

Mình thiết kế món này để đi dây điện mains cho máy in 3D ở phần “dưới nắp” (khu vực điện). Voron SW dùng 2 bộ nguồn nên cần làm thêm chút wiring. Mình có thể dùng blade connector và làm sẵn một bộ wire harness, nhưng mình muốn thứ gì đó có thể tháo ra lắp vô dễ để bảo trì. Cũng có thể dùng wire nut, nhưng dùng không sướng lắm. Cuối cùng mình chọn connector block Wago 222-413. Chi tiết này được thiết kế để giữ 3 cái Wago, dùng cho dây ground, common và neutral của nguồn mains.

Thiết kế này nhắm tới Voron Switchwire, nhưng về cơ bản sẽ dùng được cho bất kỳ frame nào miễn là đủ khoảng hở cho các Wago connector và dây.

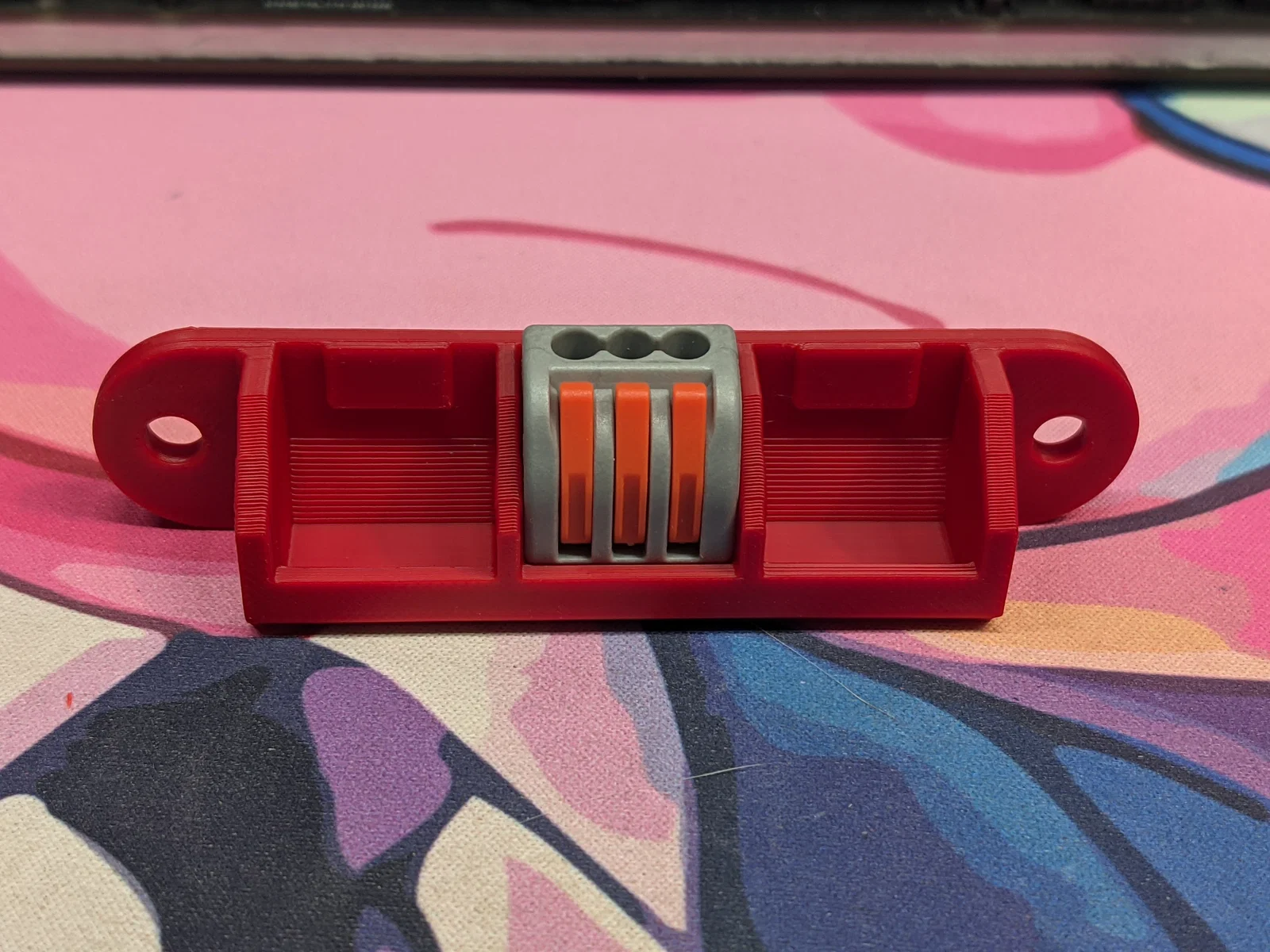

Wago connector sẽ snap vào đúng vị trí và được giữ rất chắc. Vẫn tháo ra được, nhưng sẽ cần dùng lực hơi nhiều.

In bằng ABS hoặc PETG với 40% infill; PLA cũng dùng được, nhưng món này khả năng cao sẽ nằm dưới heated bed cùng với phần điện tử, nên ABS là lựa chọn hợp lý nhất.
