Thước dây cuộn cất trên Gridfinity (Tape Measure to be stored with Gridfinity)

Thước dây này có thể cất gọn trong ngăn kéo đồ may vá của bạn trên một Gridfinity baseplate.

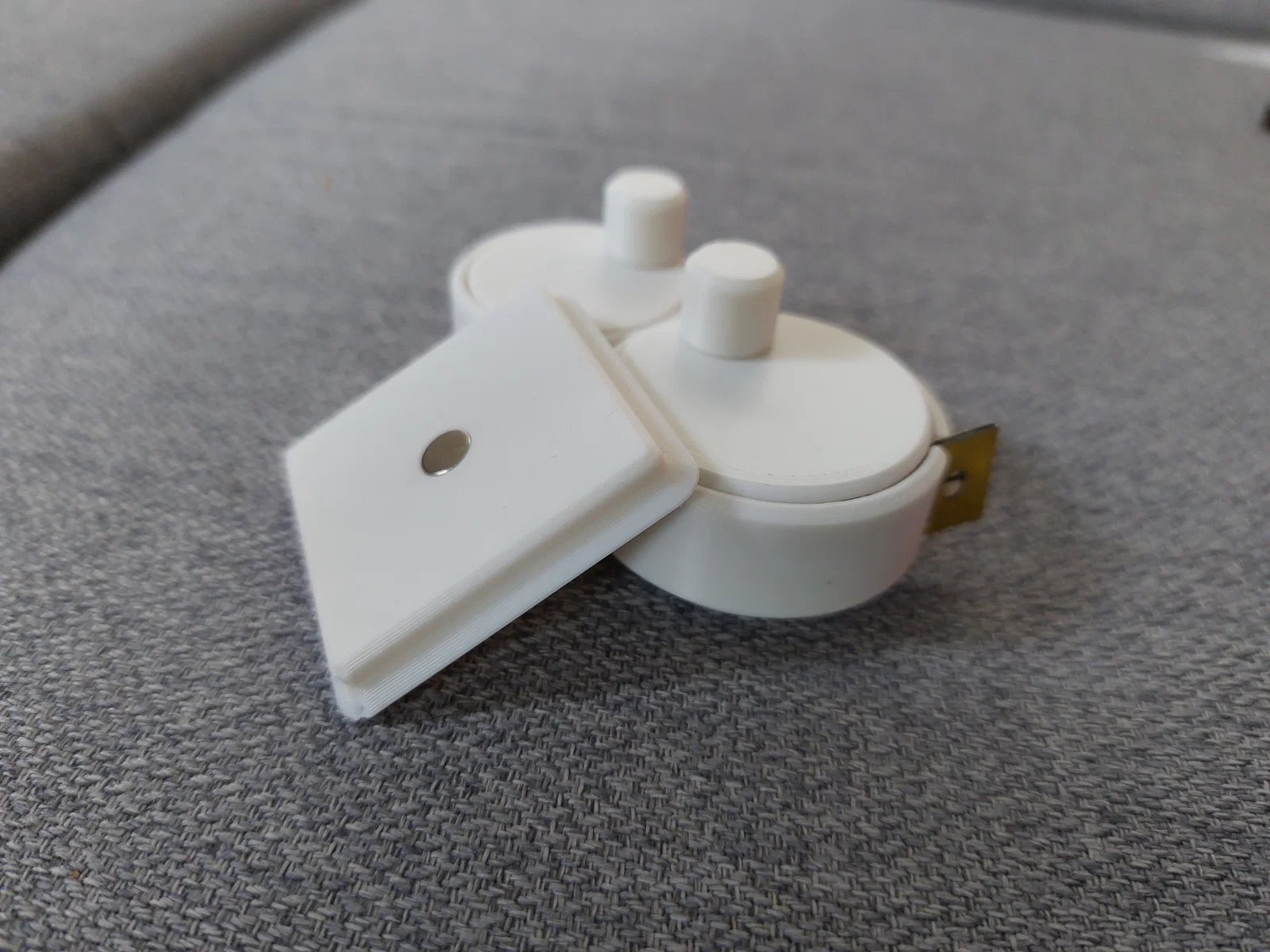

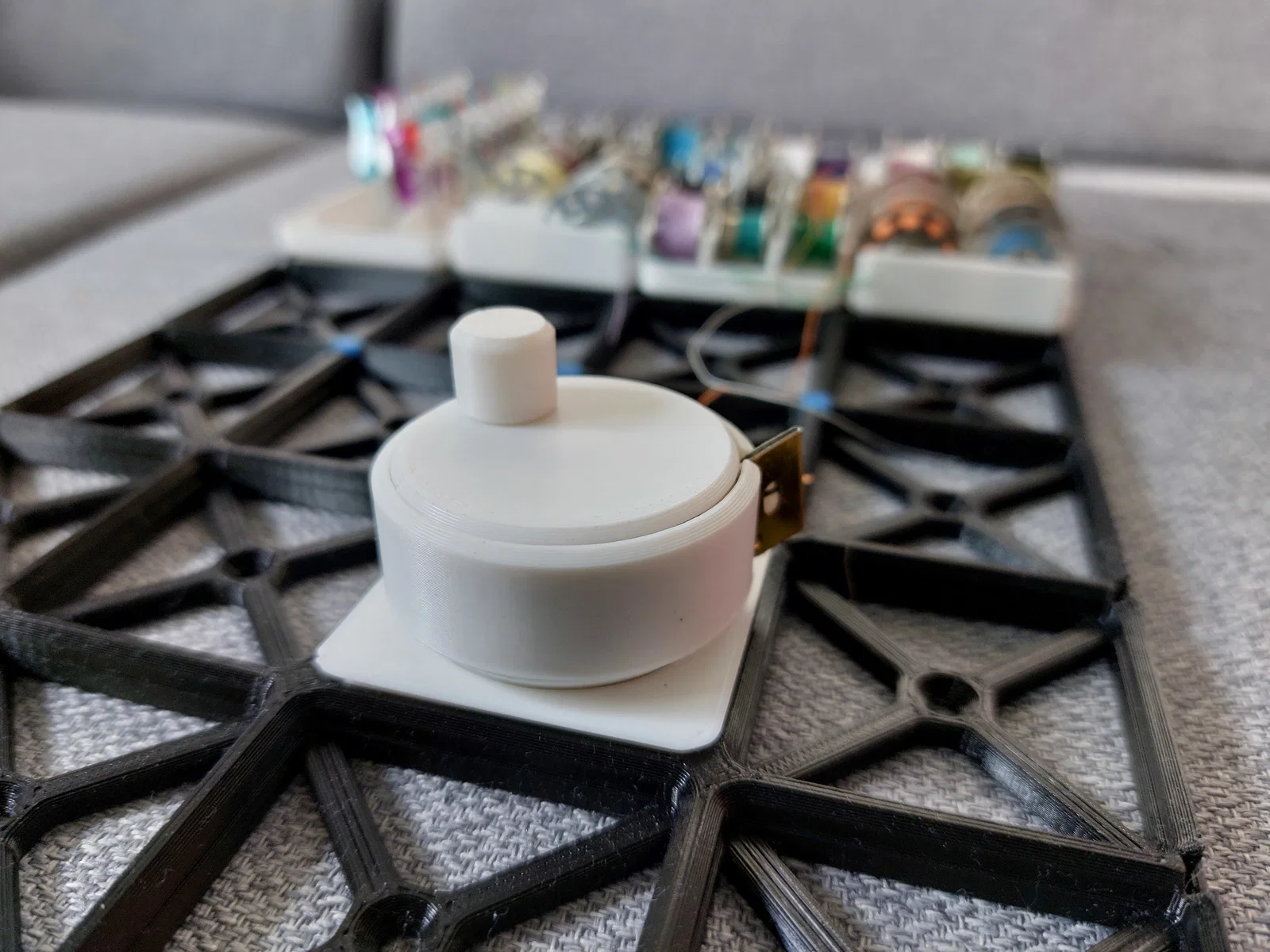

Vì mình dùng baseplate với một nam châm đơn ở chính giữa mỗi ô, nên con ốc ở đáy vỏ thước dây sẽ bị nam châm này hút xuống đế. Nhờ vậy vỏ thước được giữ cố định, như bạn thấy trong hình.

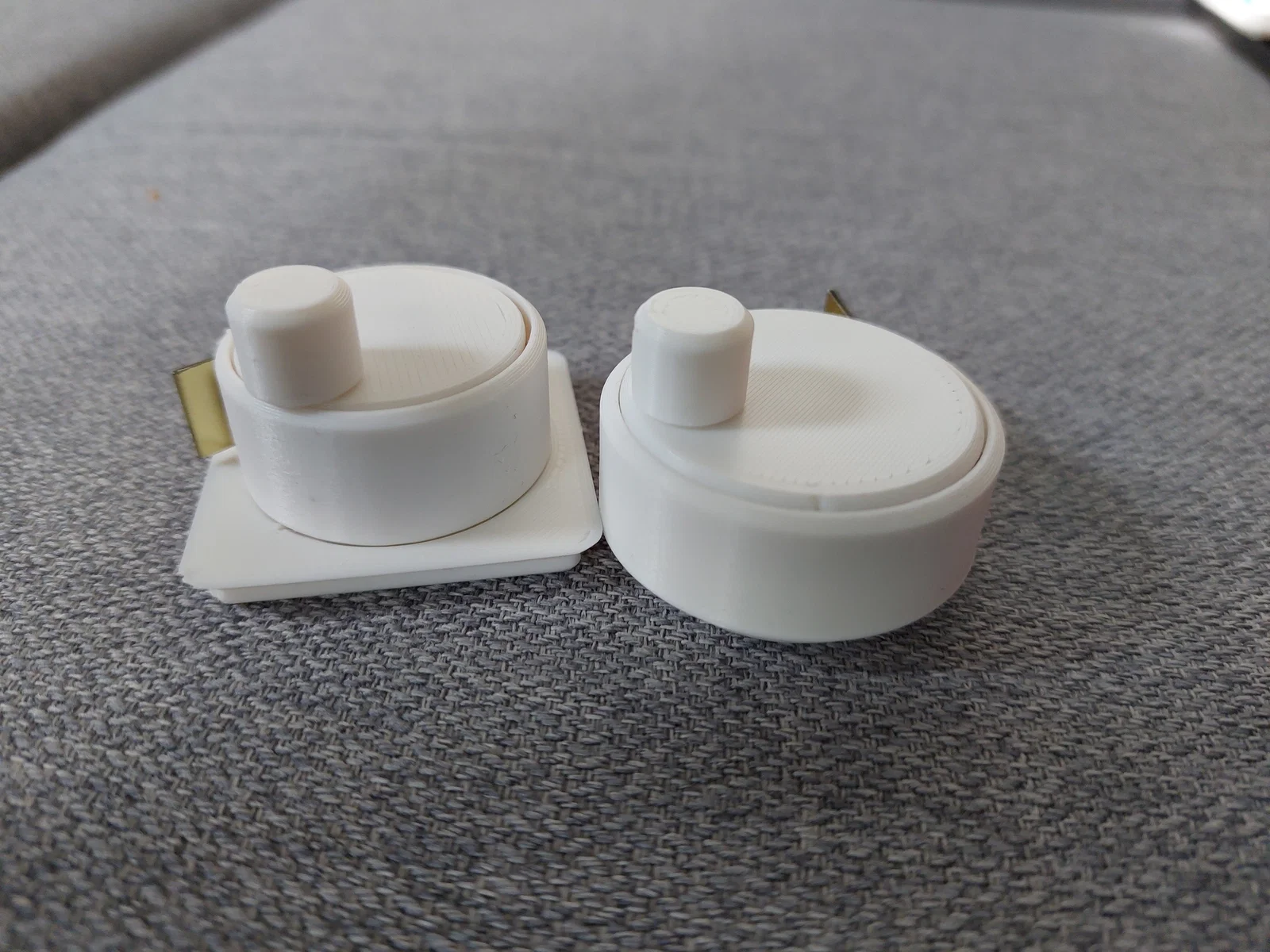

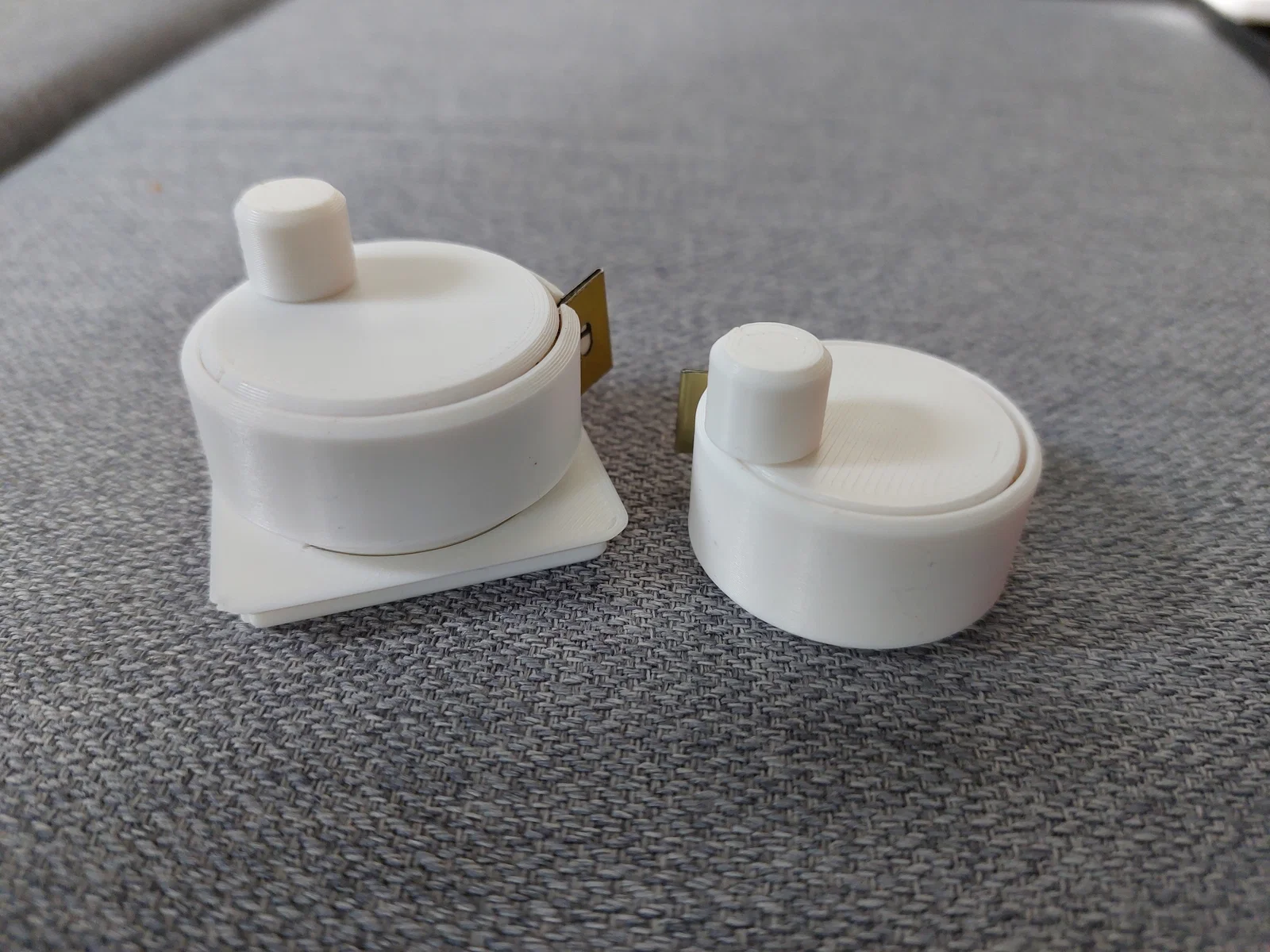

Có 2 kích cỡ cho các loại thước dây khác nhau: bản nhỏ cho độ dày dây ~0,2mm và bản lớn cho độ dày dây ~0,3mm.

Vật liệu bổ sung

• 2 × ốc thép M3 dài 6mm (không phải inox)
• 1 × thước dây 150 cm / 60 ft với đầu kim loại rộng 13mm và dài 10 mm
• 1 × nam châm neodymium 6mm×3mm (đường kính × chiều cao) [tùy chọn]

In

• In bằng PLA là đủ
• Chiều cao lớp 0.2 mm

Lắp ráp

1. Vặn núm. Siết ốc tới khi núm không bị lắc nhưng vẫn xoay nhẹ nhàng.
2. Luồn đầu thước dây vào khe của phần trong.
3. Đưa phần trong vào phần ngoài và nối chúng bằng con ốc thứ hai. Siết ốc tới khi không bị lắc nhưng vẫn xoay nhẹ nhàng.
4. Cuộn thước dây lại.
