Đầu điều chỉnh tinh vi trục cực cho kính thiên văn di động

——Công việc đang tiến hành——

[3 THÁNG 7 NĂM 2025] Đã tải lên; Base_Top_v2.stl//Đã điều chỉnh khoảng cách, có thể lắp bạc đạn dễ dàng hơn Base_Bottom_v2.stl//Đã điều chỉnh khoảng cách, có thể lắp bạc đạn dễ dàng hơn và có thể in mà không cần hỗ trợ.

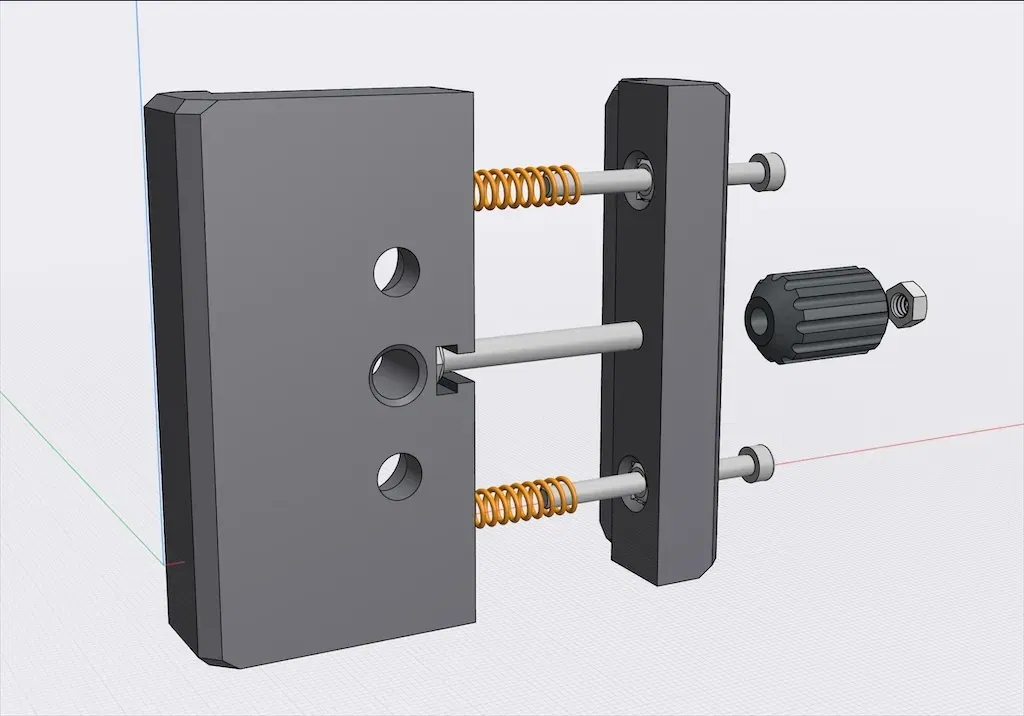

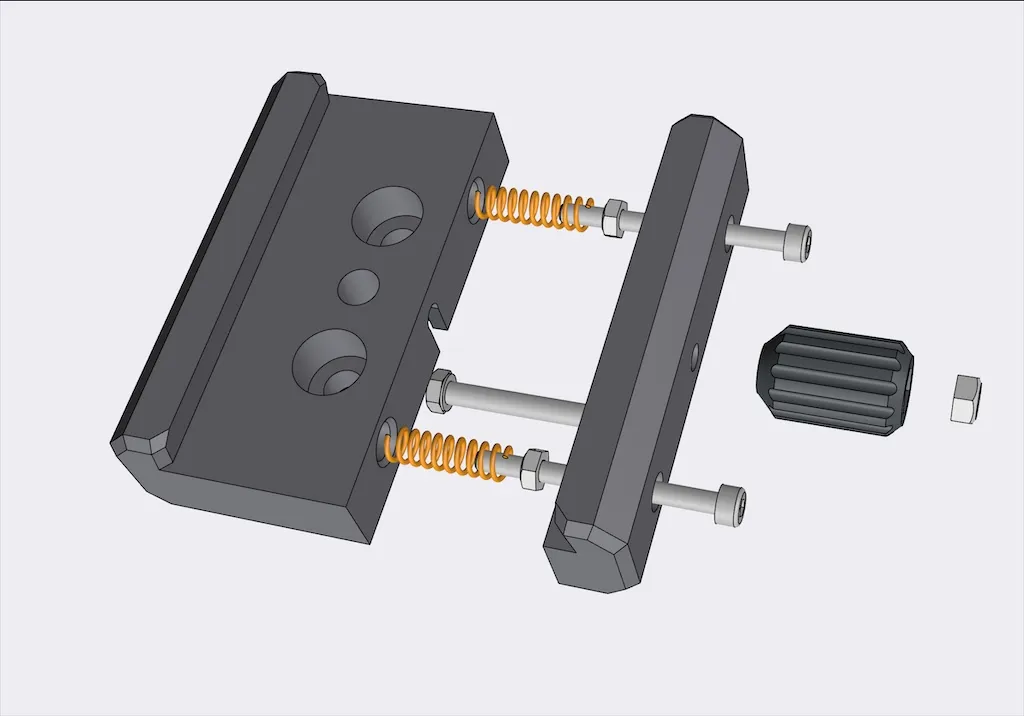

[5 THÁNG 1 NĂM 2023] Đã tải lên; ArigataClamp_v2.stl ArigataClamp_Knob_v2.stl ArigataClamp_KnobCap.stl 2 hình ảnh để hiểu rõ hơn về việc lắp ráp.

CenterUnit_v2.stl - Được đánh số chỉ 45 độ

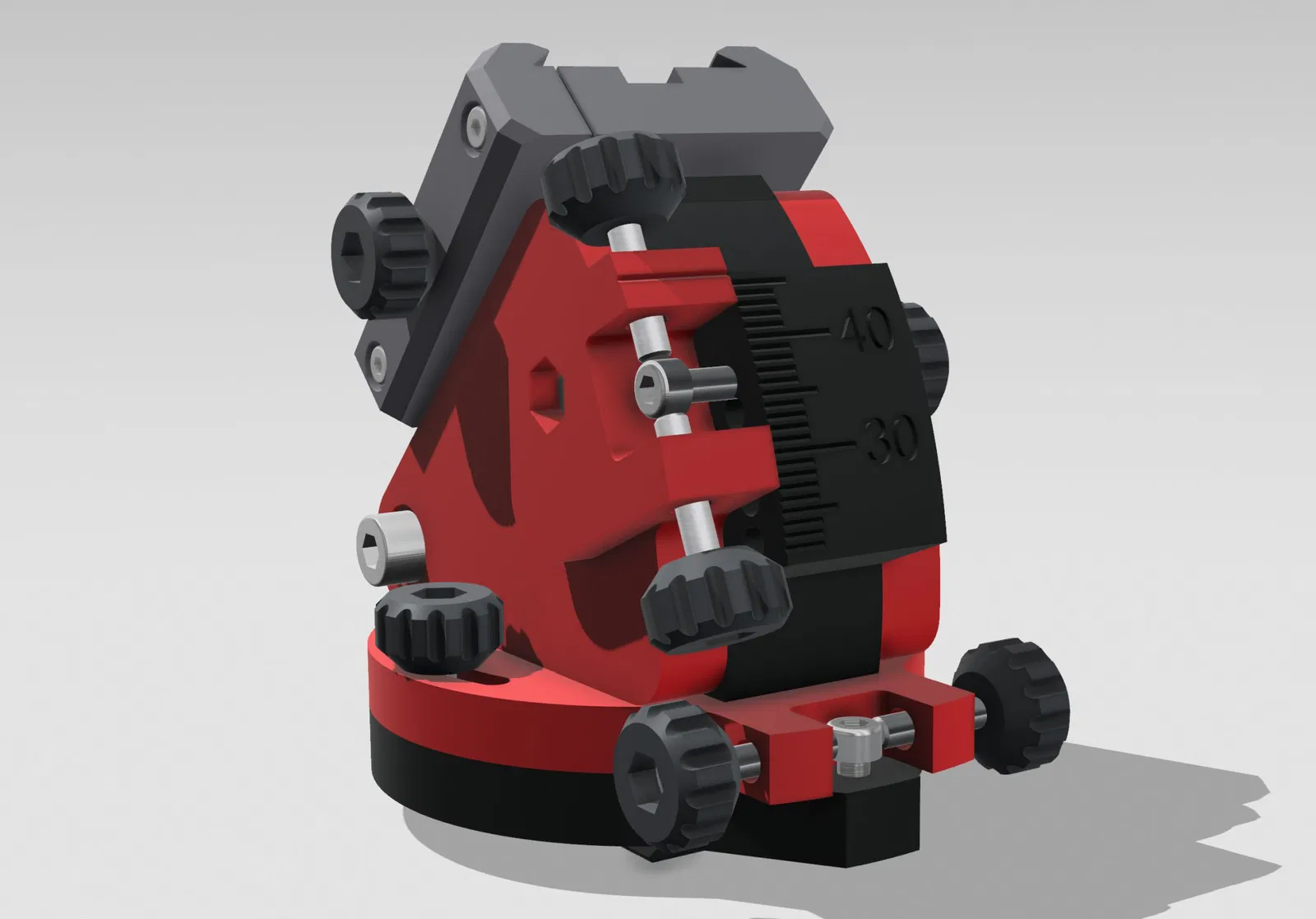

Đây là một đầu cho việc căn chỉnh trục cực. Nó không nên được sử dụng với kính thiên văn nặng, nhưng có thể được sử dụng với kính thiên văn di động.

Trục cực và mặt phẳng Arigata là; Vuông góc: cho nơi độ cao từ 25 đến 45 độ. (AZ-GTi) Song song: cho nơi độ cao từ 45 đến 65 độ. (Polarie U, Skymemo, v.v)

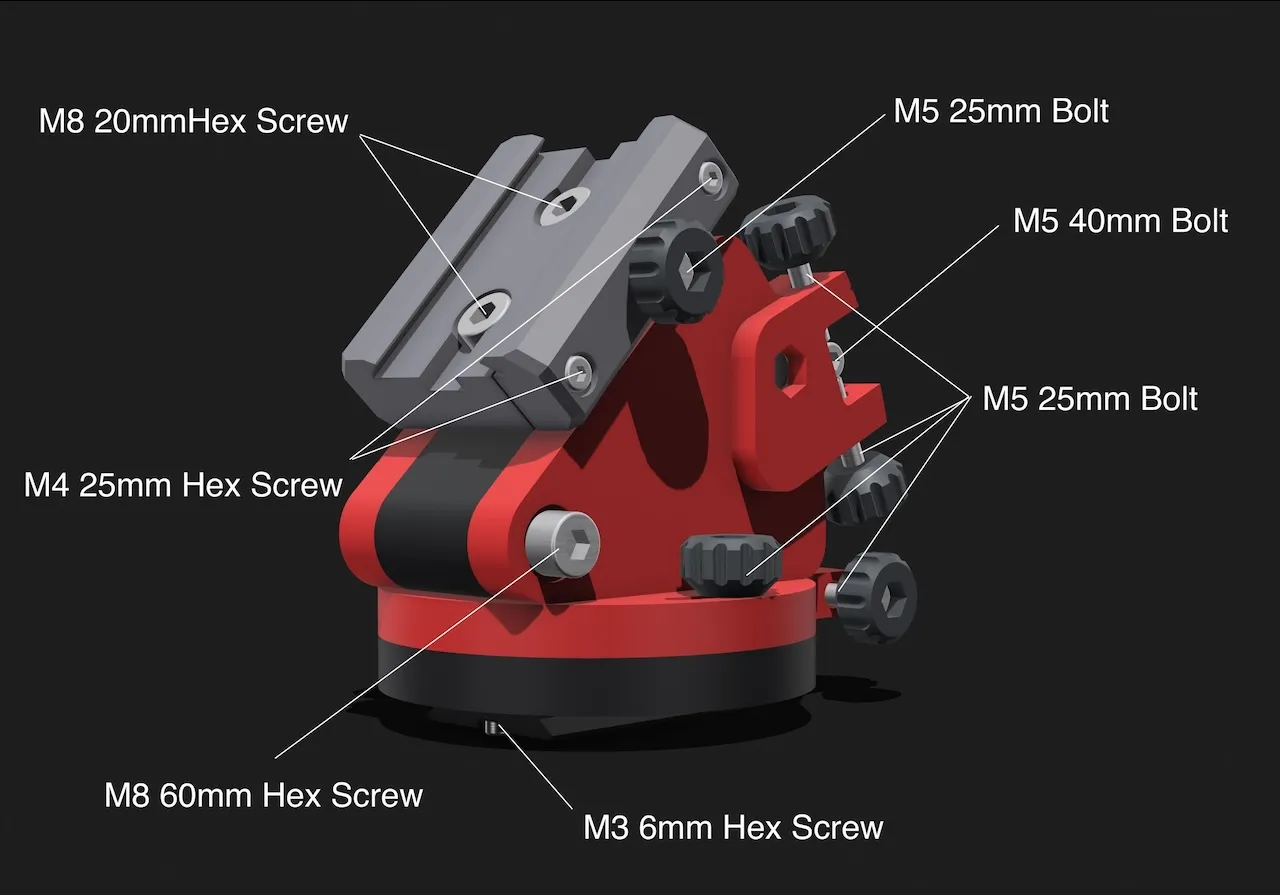

[BOM]

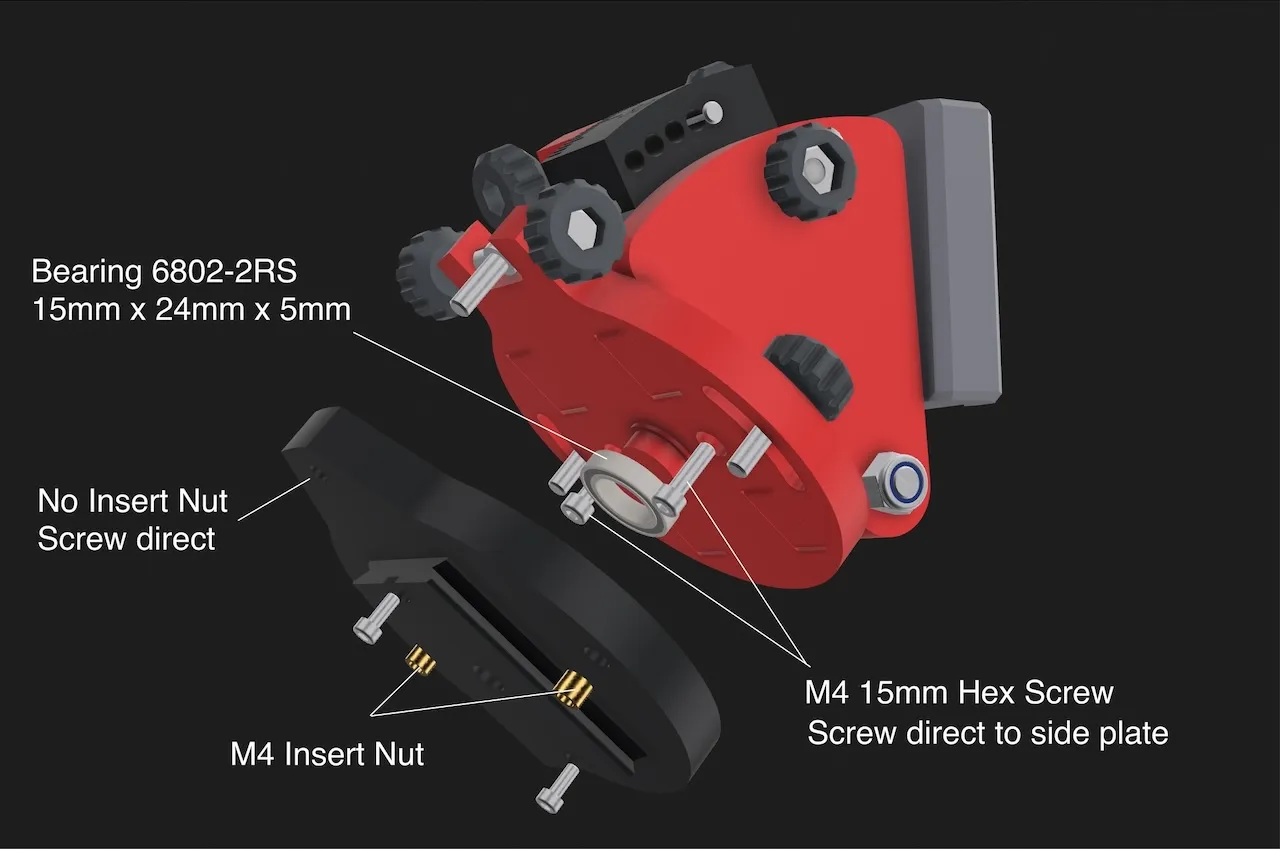

Bạc đạn 6802-2RS 15mm x 24mm x 5mm x 1

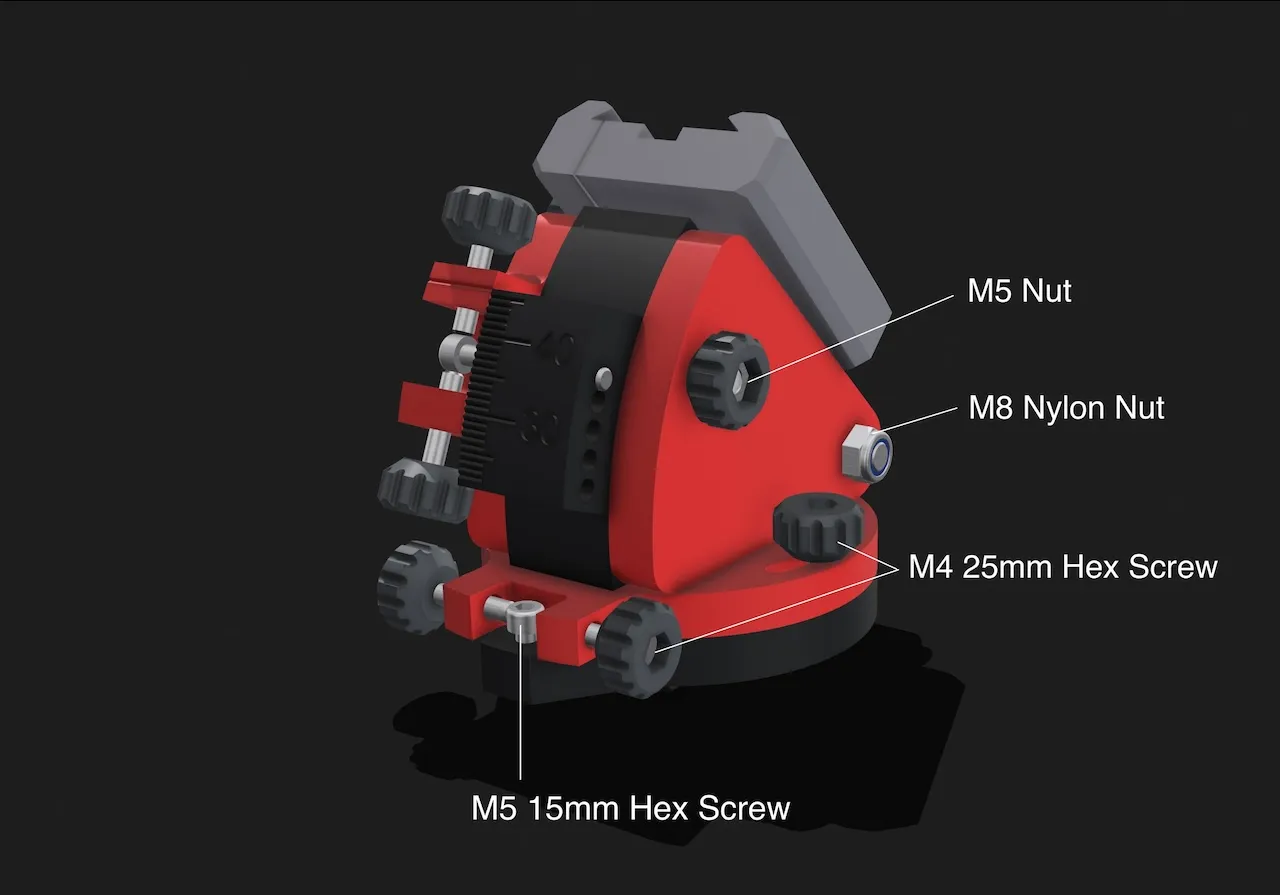

M8 60mm Vít lỗ lục giác x 1 M8 Đai ốc Nylon x 1 M8 20mm Vít lỗ lục giác x 2 M8 Đai ốc (loại mỏng） x 2 *Tôi sẽ tải lên mô hình cho đai ốc kích thước bình thường.

M5 40mm Bu lông x 1 M5 25mm Bu lông x 7

M4 25mm Vít lỗ lục giác x 2 M4 15mm Vít lỗ lục giác x 2

M3 6mm Vít lỗ lục giác x2

Lò xo x2 (Tùy chọn) - Đường kính ngoài 7mm, Đường kính trong 5mm, chiều dài 20~25mm
