Ender 3 S1 / Sprite: Ngàm BLTouch bên phải + pattern cân chỉnh

Lắp đặt

Bạn sẽ cần đi dây cáp BLTouch ra phía sau cụm đầu in, vào PCB. Mình khuyên nên dán băng keo cố định sợi cáp lên PCB để tránh bị kẹp/dập cáp giữa PCB và ngàm gá của máy.

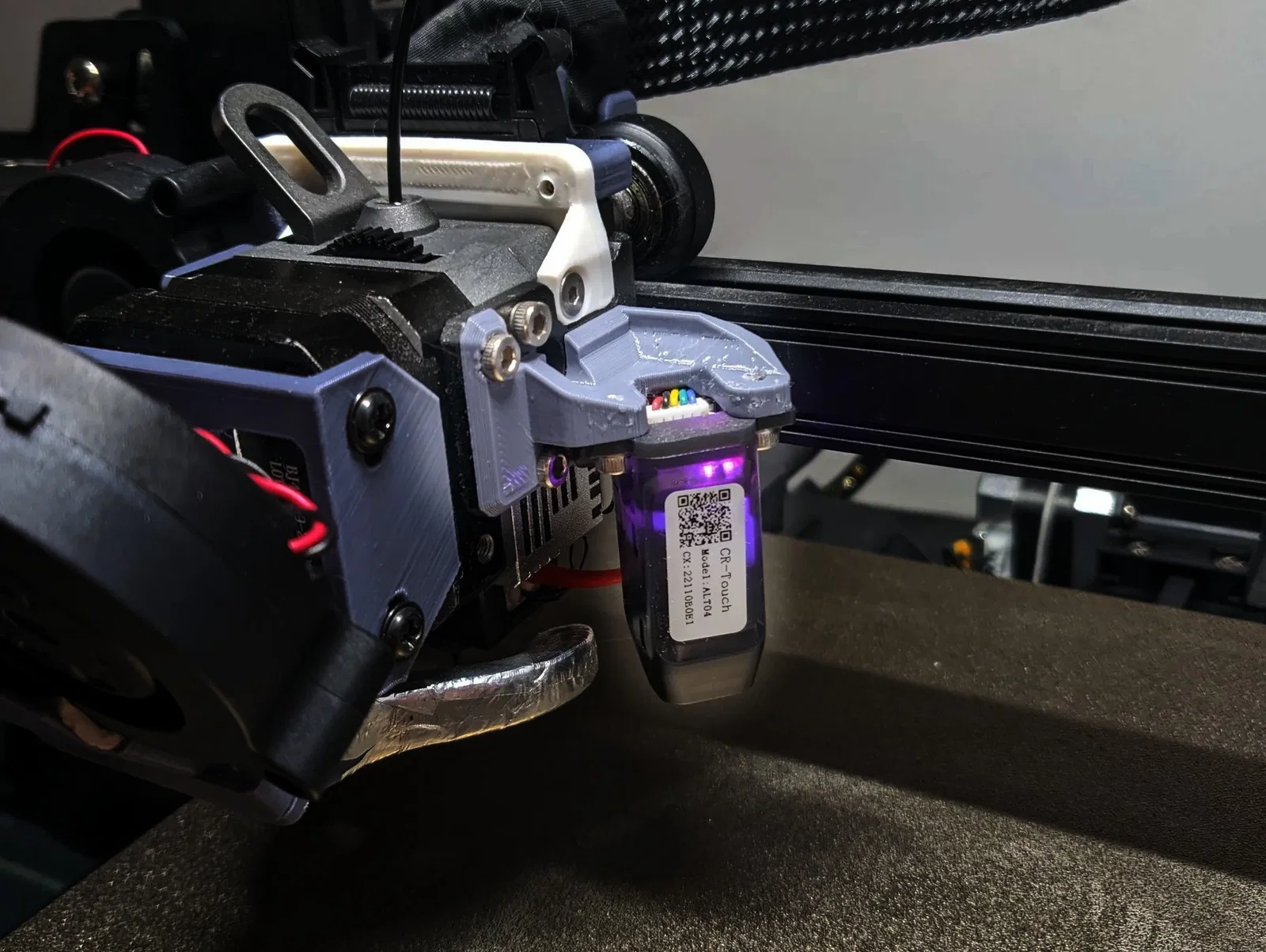

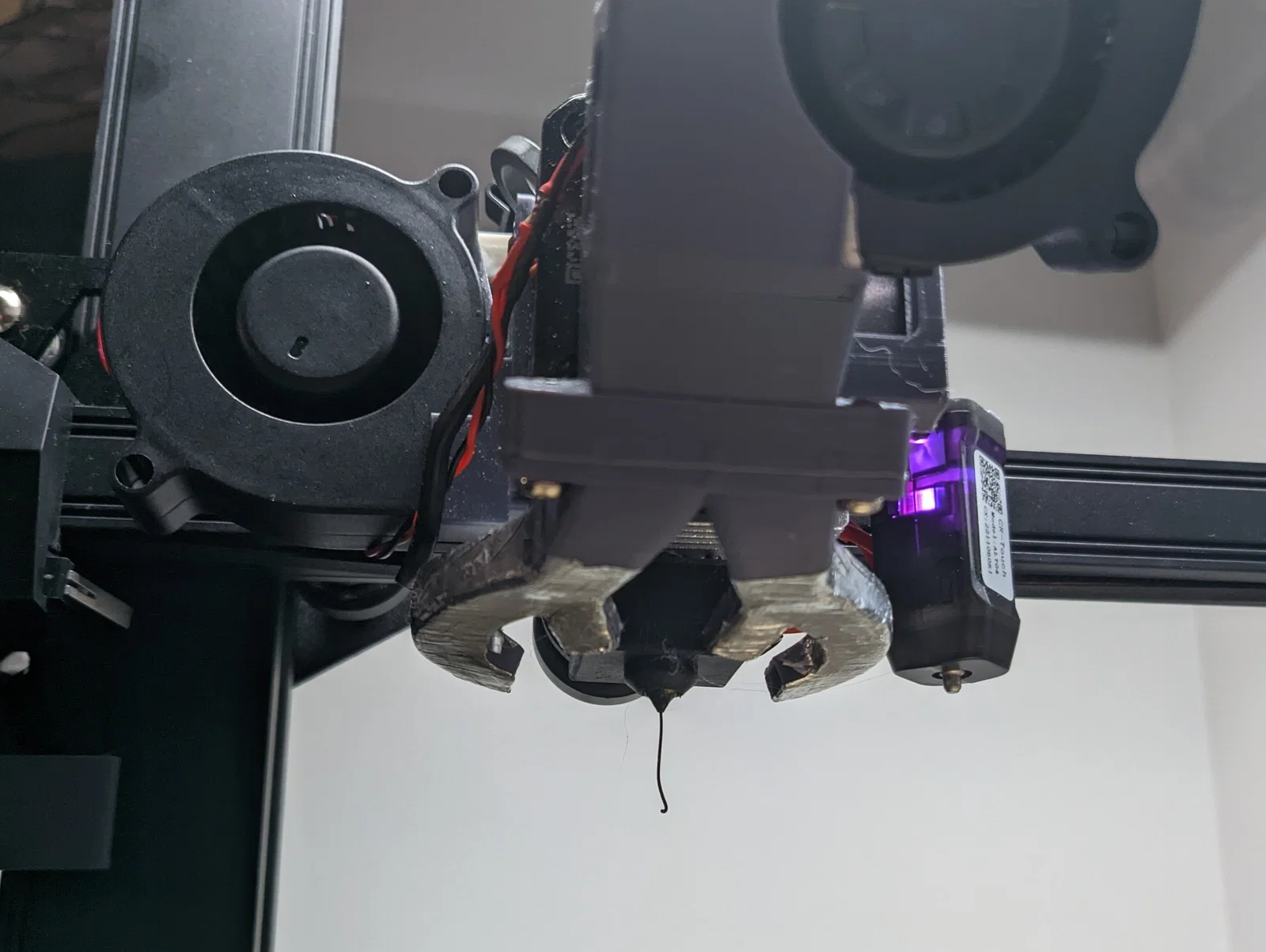

Gắn BLTouch bằng 2 ốc M3 (giống ngàm zin), rồi gắn bracket lên cụm đầu in.

Cấu hình Marlin

Chạy G-code sau:

M851 X40 Y0 ; set probe offset
M500 ; save config

Cấu hình Klipper

Gộp (merge) config hiện tại của bạn với các giá trị bên dưới:

# New BLTouch position
[bltouch]
x_offset: 40
y_offset: 0

# Places the probe at the center of the bed:
[safe_z_home]
home_xy_position: 75, 115

# Bed mesh geometry
# With the BLTouch at x offset 40, the bed cannot be probed at x < 35
# probe_count matches the calibration pattern
[bed_mesh]
mesh_min: 35, 5
mesh_max: 225, 225
probe_count: 6

Script average-bed-mesh

Script này dùng để lấy trung bình (average) nhiều bed mesh của Klipper lại với nhau, để ra hình học mặt bàn chính xác hơn.

Trên Ender 3 S1 Pro của mình, có lúc sai khác tới 0.04mm giữa cùng một điểm nhưng ở các bed mesh khác nhau.

Để dùng script, bạn chỉ cần chạy python average-bed-mesh.py rồi làm theo hướng dẫn.
