Lockring/Locknut tham số cho Reloading Die (Parametric Reloading Die Lockrings/Locknuts)

Tôi thiệt sự ngán tới cổ mấy cái locknut kiểu O-ring của LEE, cứ xài là nó tự “bò” đi chỗ khác hoài. Mà tôi cũng lười bỏ tiền mua nguyên đống loại locking xịn, nên nghĩ thôi tiện học luôn cách xài cái máy in 3D mình đang có.

Mấy cái locknut này có 3 kiểu cơ bản: Plain (không khóa), Single-screw (1 vít), và Double-screw (2 vít). Kích thước ren, chiều cao đai ốc, và các kích thước chi tiết khác đều chỉnh được theo ý. Tôi có kèm nhiều file SCAD ví dụ đã cấu hình sẵn cho 7/8-14, 1-1/4-12, và 3/4-16, kèm thêm một số file STL đã render sẵn (xem bên dưới).

Bản 2 lỗ sẽ cho độ bền tốt hơn, hợp hơn với vật liệu yếu. Nói chung tôi thích kiểu này, nhưng có thể phần bề ngang tăng thêm sẽ làm die khó nhét vô một số hộp đựng nhất định.

Các biến thể dày hơn như kiểu 2 lỗ có thể hữu ích nhất khi dùng cho resizing die, hoặc chỗ nào lực kéo ra (hướng xuống) đáng kể. Còn với seating/crimping/expanding die thì đai ốc gần như không chịu tải, nên bản độ dày tiêu chuẩn chắc là đủ.

Với cỡ tiêu chuẩn 7/8", mấy cái này sẽ tương thích với các loại cờ-lê kiểu LEE, dù tôi thấy dùng cờ-lê với locknut kiểu siết kẹp (pinch-style) cũng không có gì hay ho.

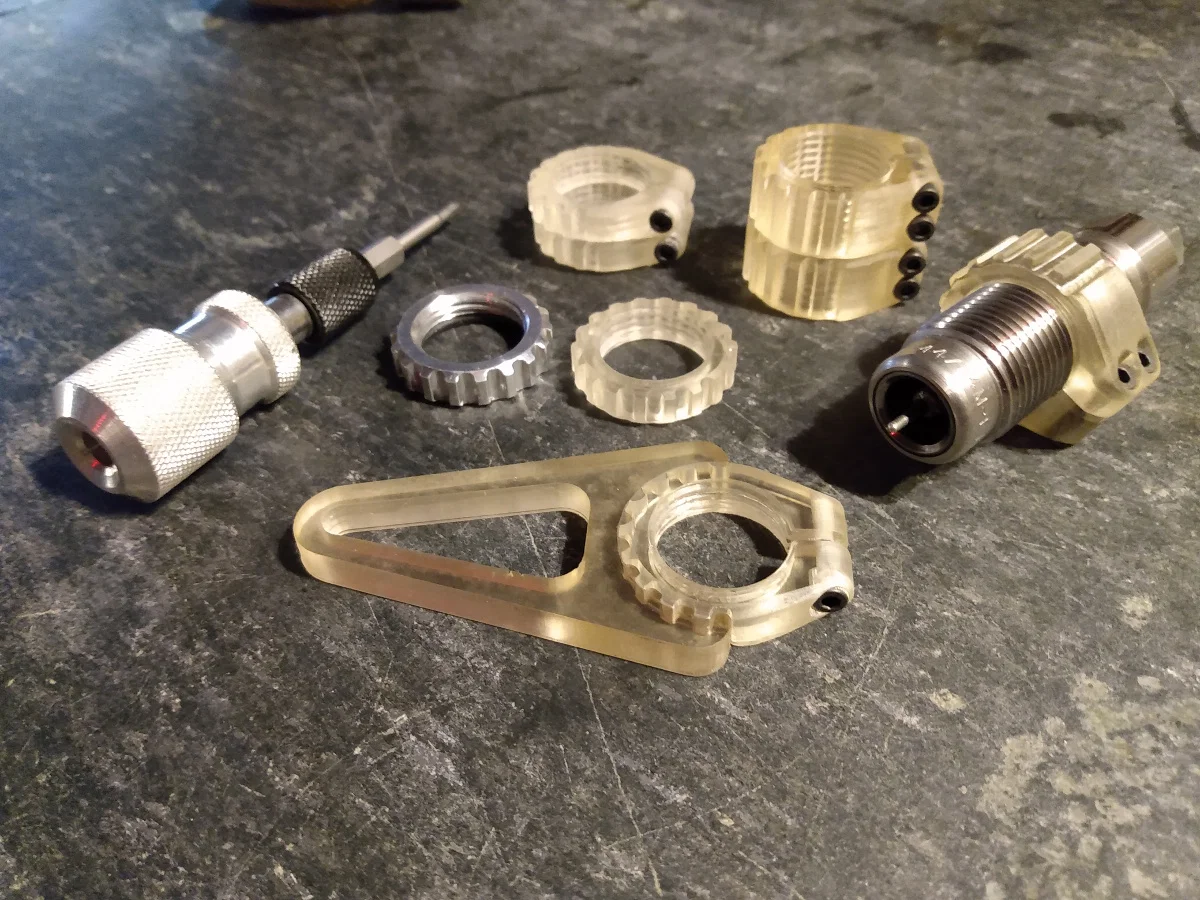

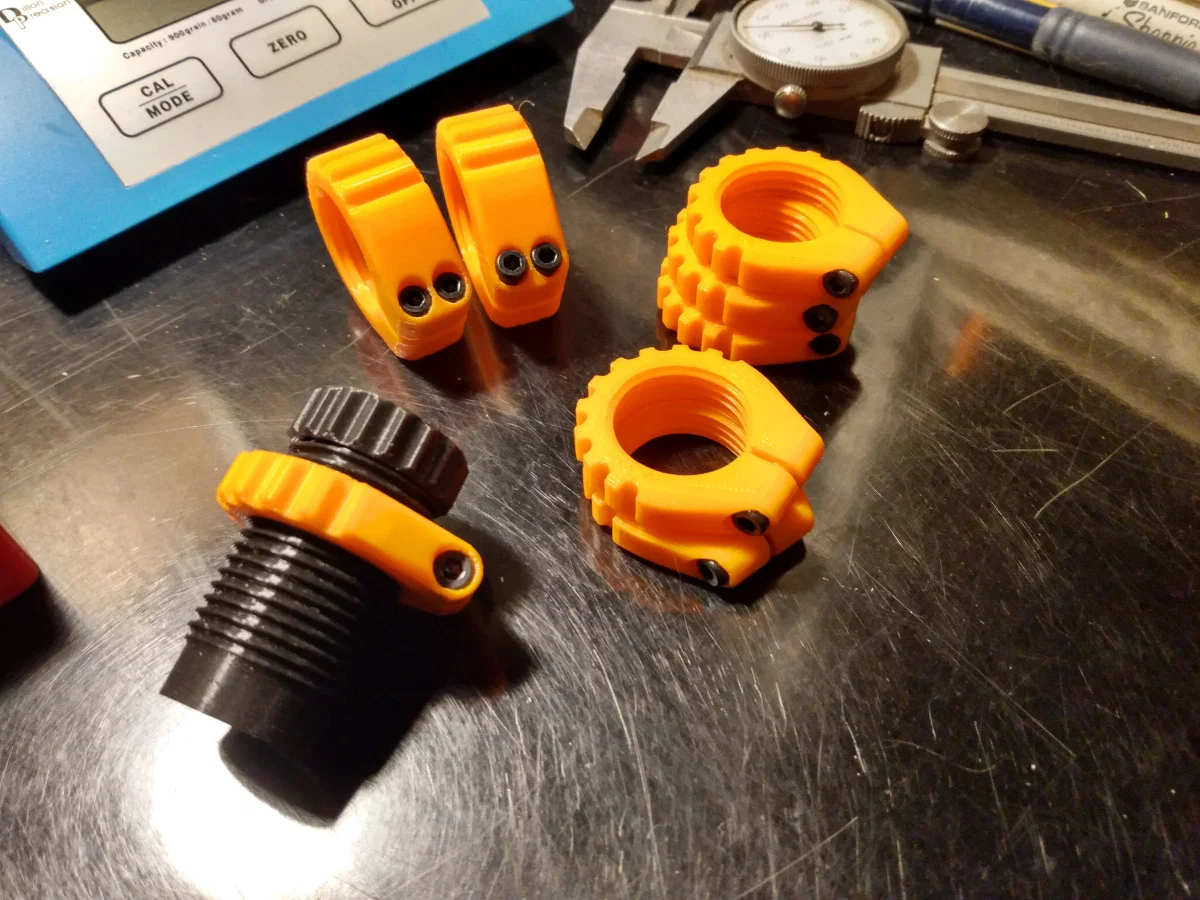

Tôi in của mình bằng nhựa SLA resin trong suốt loại phổ thông đã cũ/hết hạn, mà dù tính chất vật liệu vậy vẫn thấy dùng ổn. Tôi phải tăng thêm độ hở ở phần ren để bù sai số máy in, chuyện đó cũng bình thường. Tôi taro để dùng ốc M3x16mm socket head cap screws, nhưng bạn có thể chỉnh kích thước cho loại ốc bạn muốn.

File STL đi kèm chỉ nhằm mục đích web-preview. Rất có thể phần bù trừ máy in (+2% đường kính ren) sẽ không hợp với quy trình của bạn. Tôi có kèm các STL đã render sẵn cho mẫu 7/8x14, với 3 mức độ hở ren khác nhau. Còn các mẫu không chuẩn 1-1/4" và 3/4" thì chỉ cung cấp dưới dạng SCAD đã cấu hình sẵn.

Tôi cũng kèm theo cái cờ-lê kiểu LEE của tôi. Nó có thể chỉnh để dùng với các đai ốc custom-size bạn làm ra, nhưng tôi không buồn làm vì tôi nghĩ cờ-lê thật ra chẳng bao giờ cần.

Mẫu này dùng bản hiện tại của thư viện threads.scad của Dan (đã kèm), không phải nhánh “chết” có vẻ bị bỏ trên Thingiverse. https://dkprojects.net/openscad-threads/
