Bộ Quân Cờ Vua Hình Guitar (Guitar Chess Pieces)

Nếu mọi người có hứng thú muốn mình đăng thêm nhiều kích cỡ khác của mấy mẫu này, hoặc làm thêm hộp đựng quân / bàn cờ đồng bộ, cứ để lại bình luận cho mình biết nha!

---

Ủa rồi “Guitar Chess Set” là cái gì vậy?

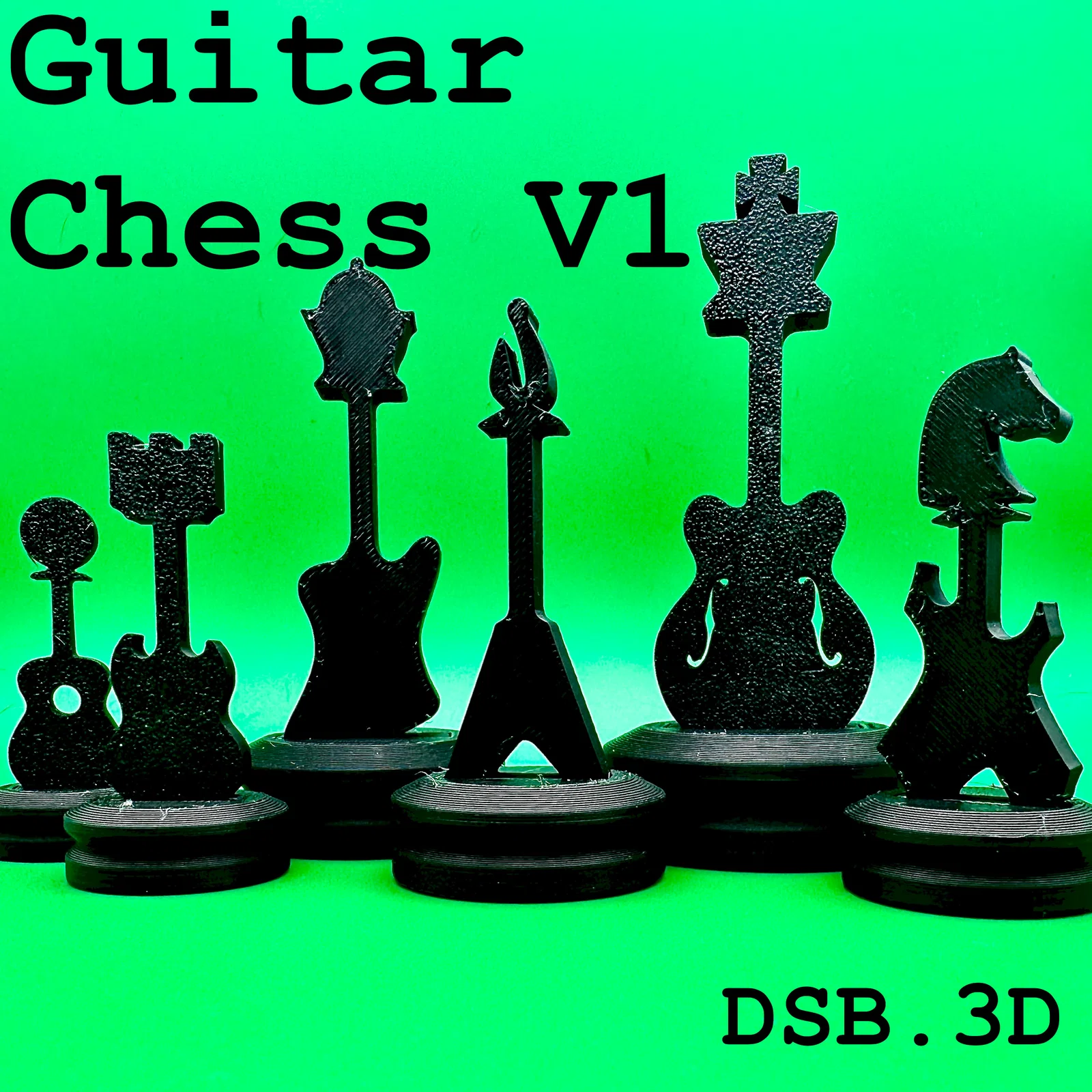

Đây là một bộ đầy đủ các quân cờ vua được thiết kế theo chủ đề guitar, tuân theo các khuyến nghị về kích thước của Liên đoàn Cờ vua Quốc tế (International Chess Federation).

Mục tiêu của dự án này là:

• quân cờ nhìn vô là nhận ra liền, rõ ràng
• in không cần supports
• không cần ốc/vít/nam châm/bu-lông/v.v.
• đạt chuẩn kích thước cờ thi đấu full-size
• phối kiểu dáng guitar cho đúng với từng loại quân cờ

---

Rồi làm sao để in/bộ ráp bộ này?

1. Tải file quân cờ

• (khuyến nghị) Nếu dùng "complete_pieces_per_side.3mf" thì các quân đã được xoay sẵn và sẵn sàng để in
• Nếu dùng từng file .stl riêng lẻ, vui lòng đảm bảo mỗi phần đế được đặt sao cho khe (slot) hướng lên trên, và quân cờ được đặt nằm ngang theo mặt phẳng của nó

2. In thôi!
3. Cắm khối ở đáy quân cờ vào đúng khe trên phần đế tương ứng. Dung sai (tolerance) khá khít, nên khi đã cắm vào thì sẽ giữ chắc

• Nếu quá chặt, có thể dũa bớt khối đáy của quân cờ hoặc scale nhỏ lại 1% rồi in lại quân
• Nếu quá lỏng, chà nhám nhẹ khối đáy quân cờ và khe đế, bôi keo super glue / loctite rồi cắm lại

4. pwn mấy bạn ELO thấp bằng sức mạnh rock n' roll

---

Hay đó, nhưng bộ này chiếm bao nhiêu diện tích vậy?

Kích thước quân cờ đúng theo tiêu chuẩn kích thước của International Chess Federation, như sau:

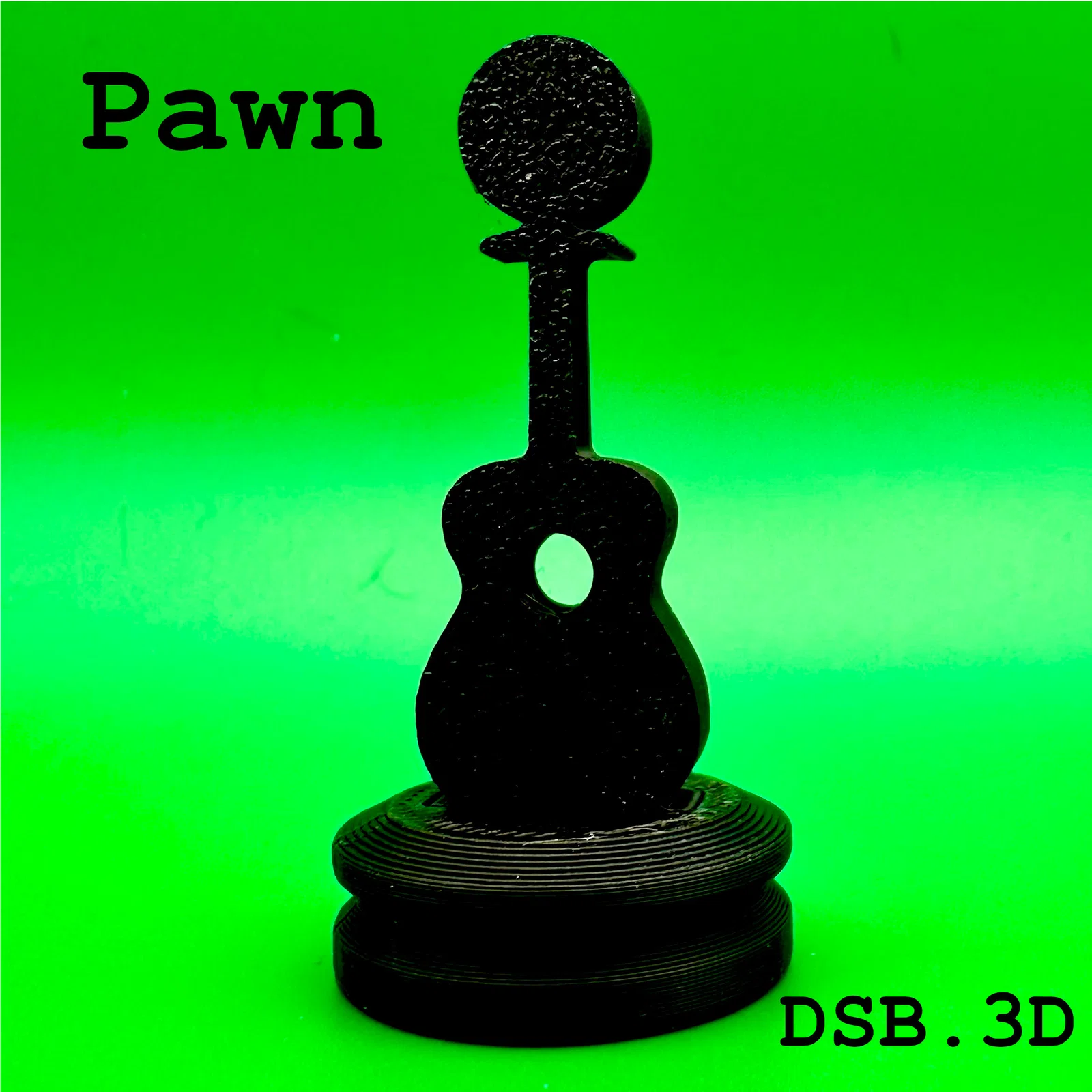

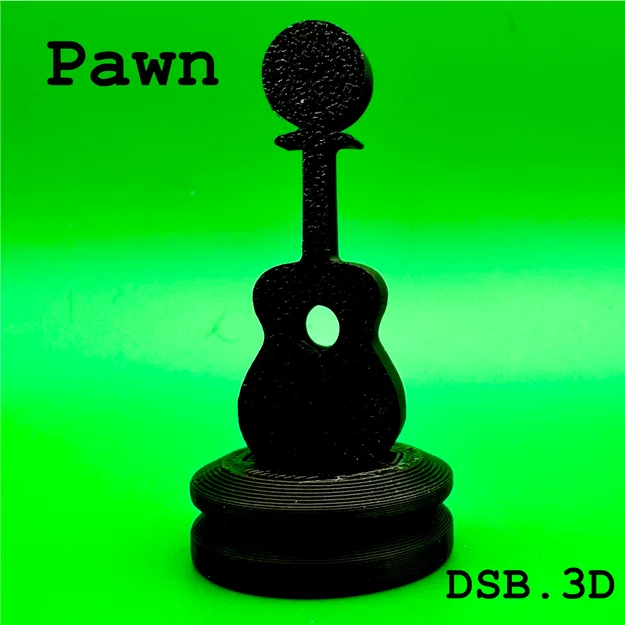

Tốt (Pawn): đường kính 2.5cm, cao 5cm

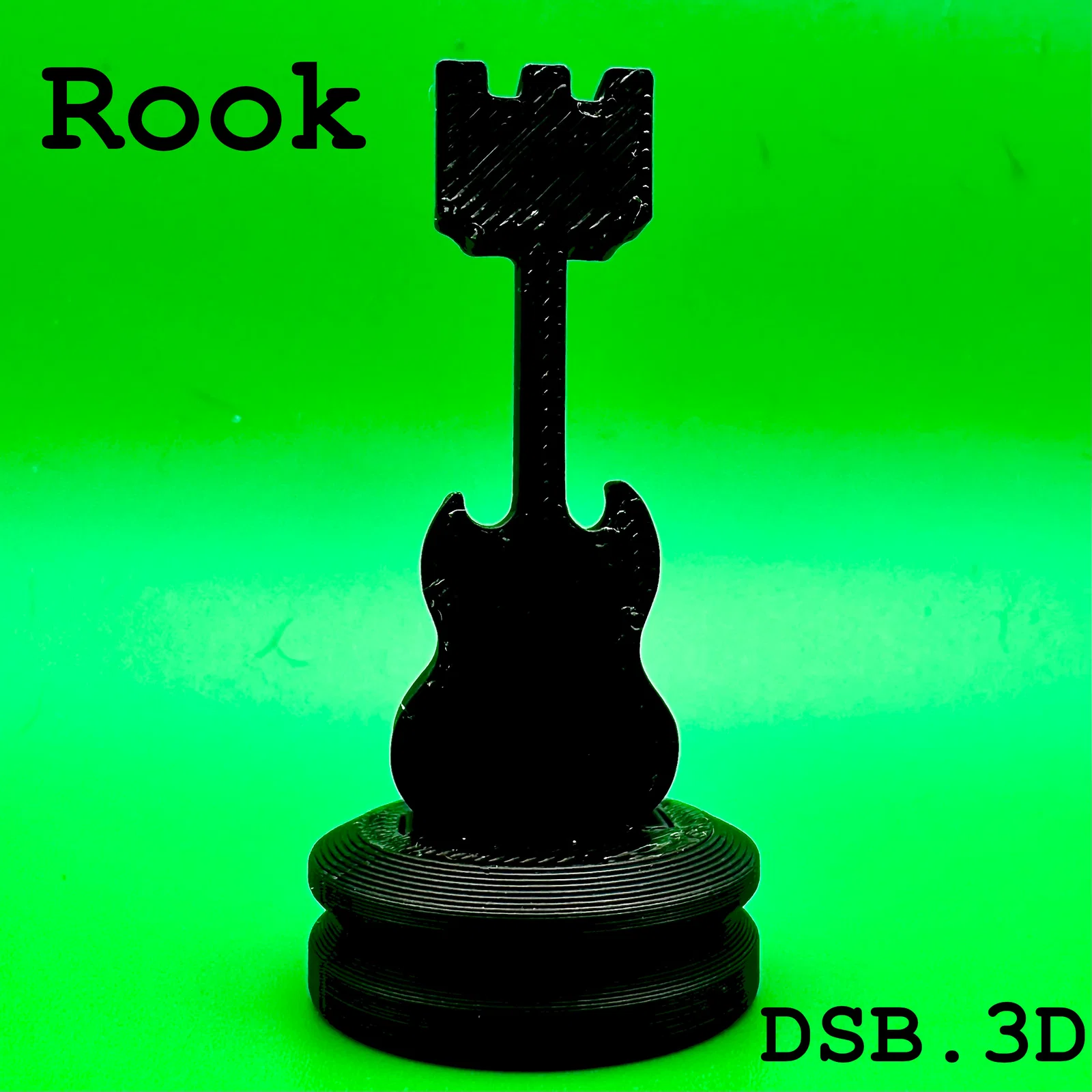

Xe (Rook): đường kính 2.75cm, cao 5.5cm

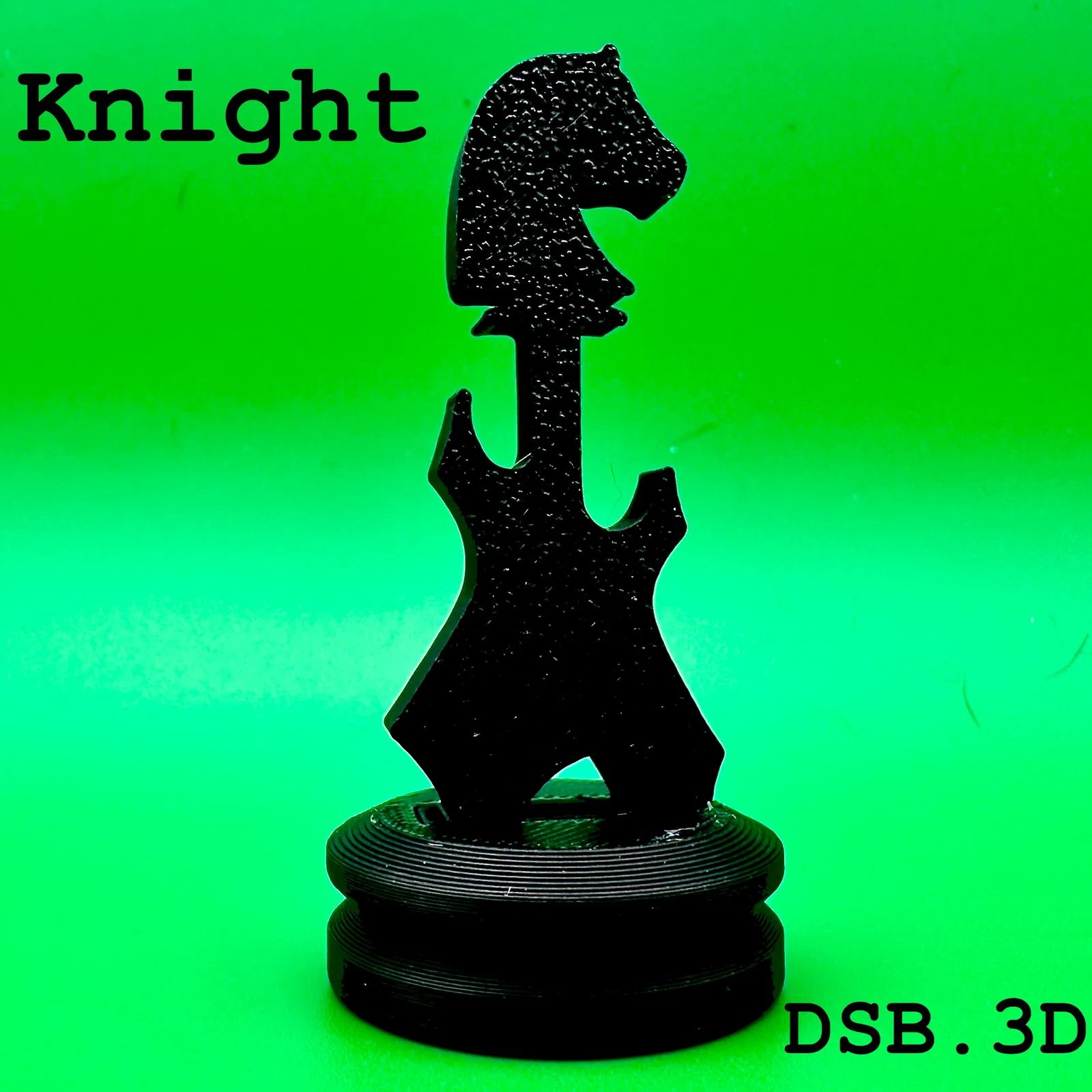

Mã (Knight): đường kính 3cm, cao 6cm

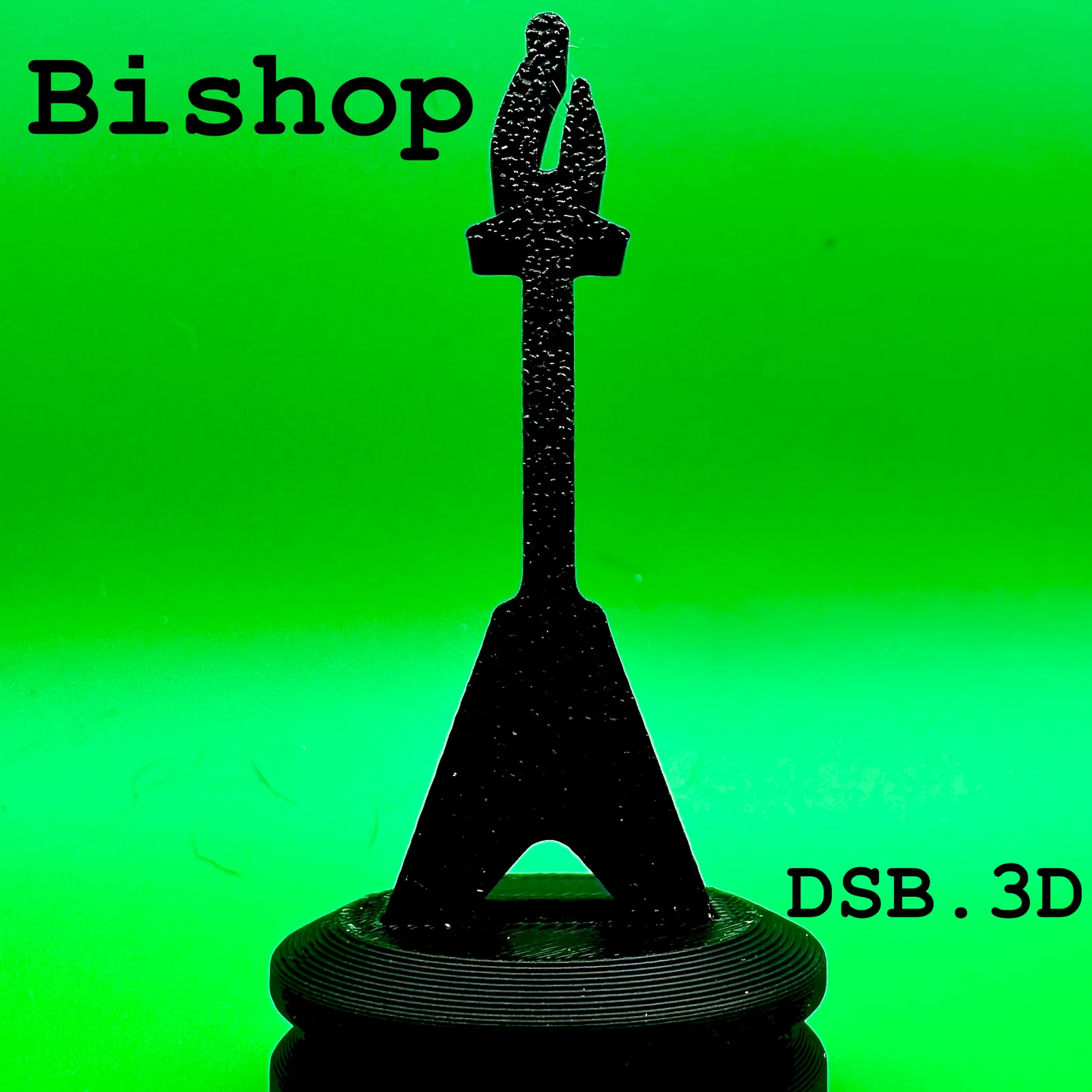

Tượng (Bishop): đường kính 3.5cm, cao 7cm

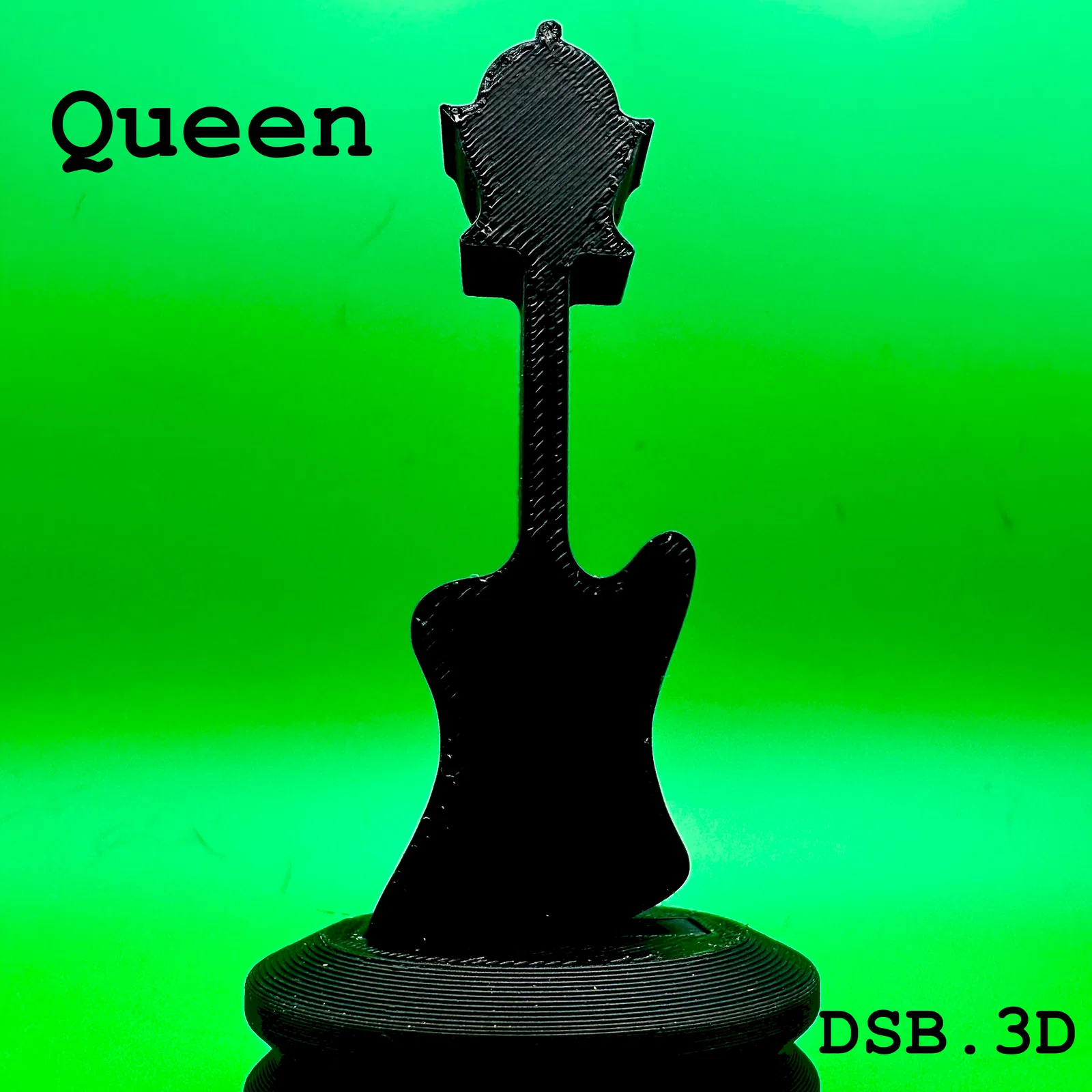

Hậu (Queen): đường kính 4.25cm, cao 8.5cm

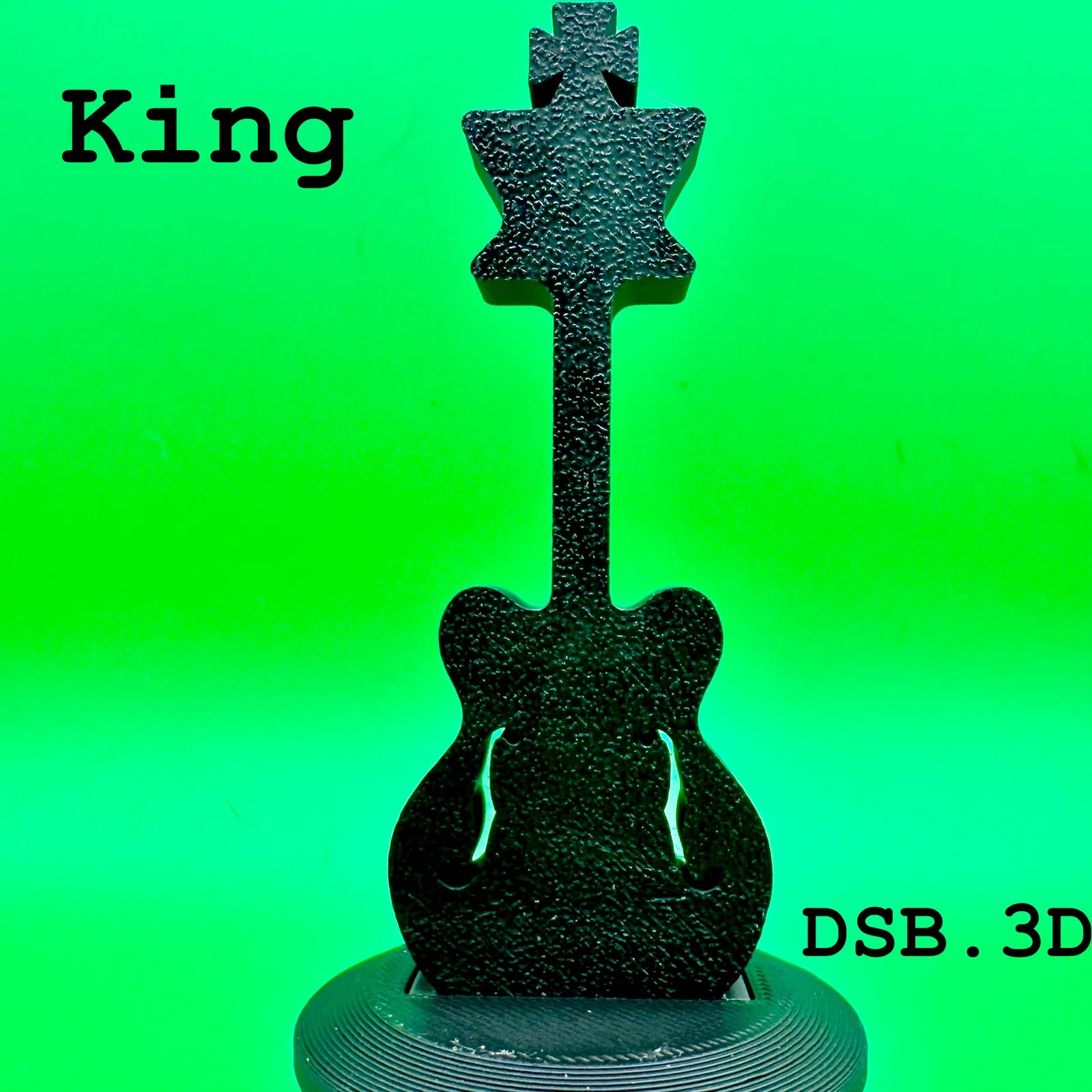

Vua (King): đường kính 4.75cm, cao 9.5cm

Kích thước bàn cờ phù hợp lý tưởng là ô vuông 5cm.

Các mẫu có thể scale lớn/nhỏ an toàn theo nhu cầu.

---

Changelog:

v1.0.0, 3/20/24 - phát hành lần đầu

---

Trời ơi ông DSB ơi, cái này “đỉnh” quá, muốn nói cảm ơn thì làm sao?

Thả like! Bình luận! Follow! Đăng hình build! Vậy thôi. Nếu ai thật sự muốn ủng hộ thêm thì mình có link Patreon, nhưng chỉ cần biết thiết kế của mình đang được mọi người dùng để “nâng level” ván cờ lên tới 11 là mình vui rồi.
