HSW Screwdriver Rack – Giá treo tua vít dạng lục giác cho Honeycomb Storage Wall

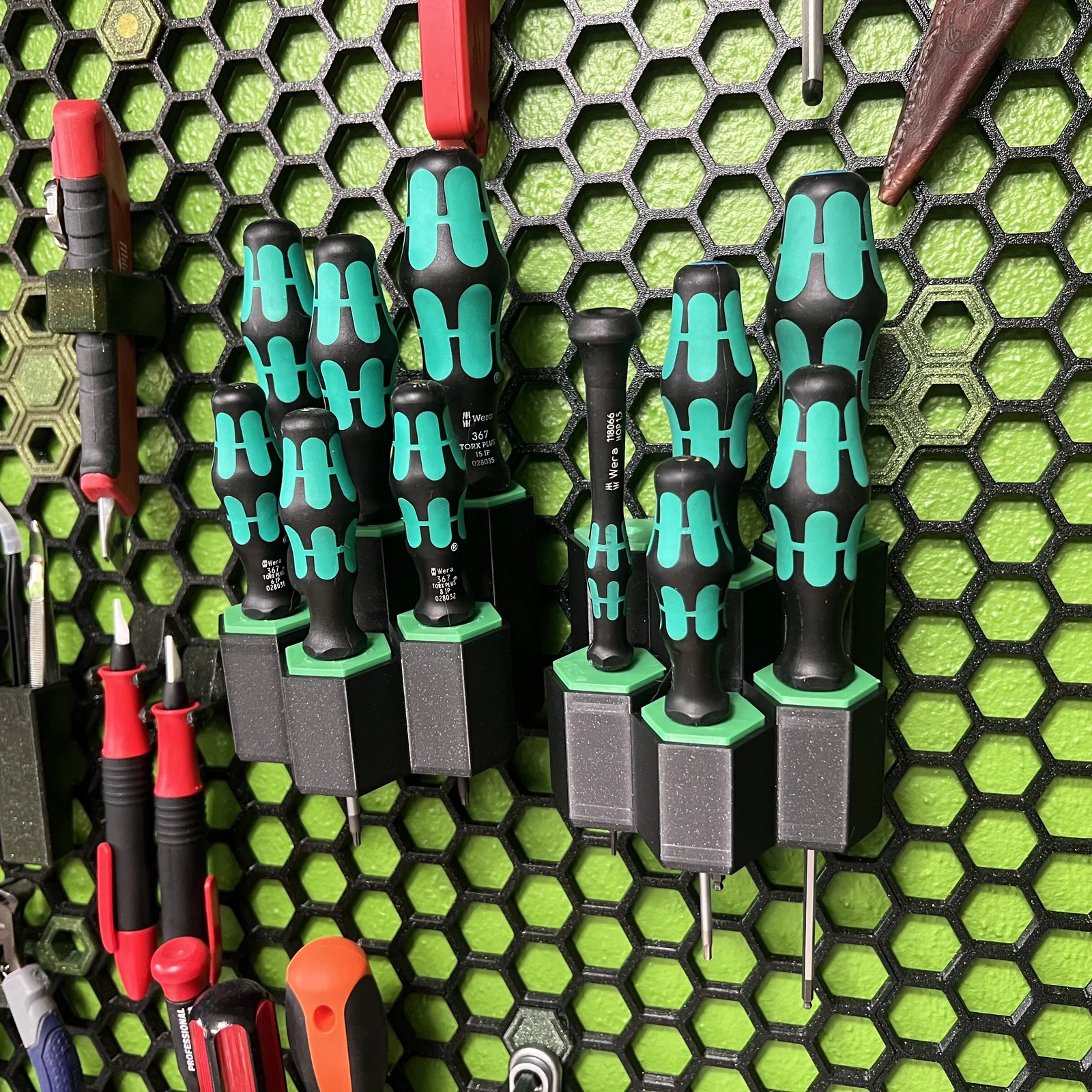

Mình muốn thử làm một cái giá treo tua vít cho bộ honeycomb storage wall cỡ lớn của mình, nên nghĩ ra kiểu lục giác cách điệu này để treo được hai hàng tua vít.

Theo dõi model này nếu bạn cần loại chứa được hơn 6 cây một lúc: mình dự tính sẽ đăng thêm các phiên bản bản rộng hơn khi nào nghĩ ra được thiết kế nhìn cho đẹp.

Hướng dẫn:

• Đo phần lưỡi và cán của tua vít rồi tải đúng size rack phù hợp nhu cầu.
  • Nếu bạn cần thêm size khác, có thể dùng các link CAD parametric bên dưới để tự generate, hoặc nhắn mình, mình sẽ vui vẻ bổ sung lên đây.
  • Bản 23.2 (width) sẽ không vừa với đa số cán tua vít lớn, nhưng bù lại giúp các rack có thể xếp sát cạnh nhau trên HSW của bạn.
• In rack và 2 miếng insert.
  • Nếu bạn có máy in multi-material, mình khuyên nên “paint” phần mặt trên của các ô lục giác sang màu khác như trong hình. Bật ironing cho mặt trên cũng ra rất đẹp.
• Dùng keo CA để dán các “vòng” insert vào rack.

Giống như đa số thiết kế của mình, file CAD có sẵn trên Onshape và có một số tuỳ chọn parametric cho kích thước lục giác và lỗ.

• Rack
• Inserts (tab "tool inserts", chọn tuỳ chọn original hoặc thin tabs, và chọn “minimal, w/hole” cho phần face). Bạn có thể xem thêm về inserts ở đây:
