Gá Motor Trục Y MK4 Cải Tiến – Giảm Vertical Artifacts trên Trục Y

ĐÃ NGƯNG (DEPRECIATED):

Mình có trang mới cho một bản thiết kế lại hoàn chỉnh các cụm dây đai trục Y cho MK, giải quyết tốt hơn những gì mẫu này không thể tự làm được:
MK4 Y Axis Overhaul - Reduce Vertical Artifacts on Your Y Axis by KyleTW | Download free STL model | Printables.com

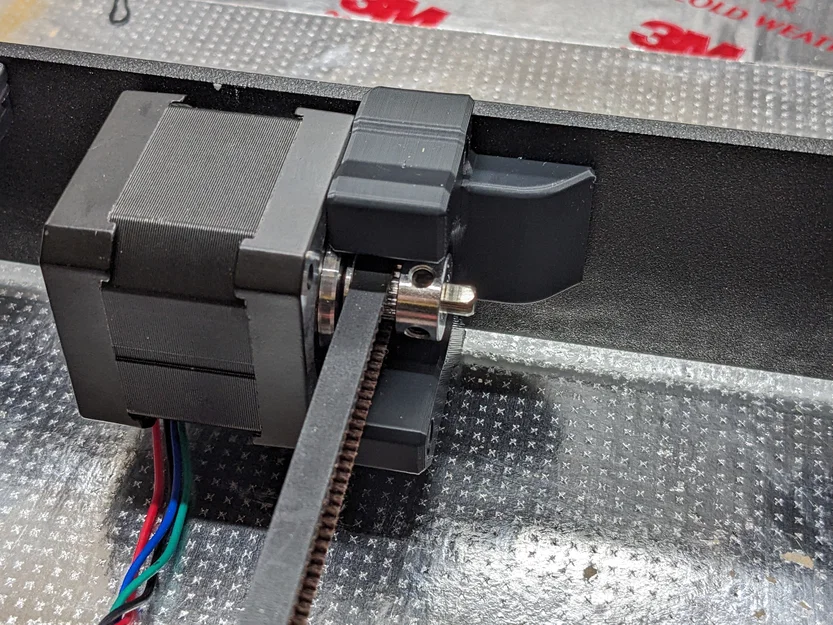

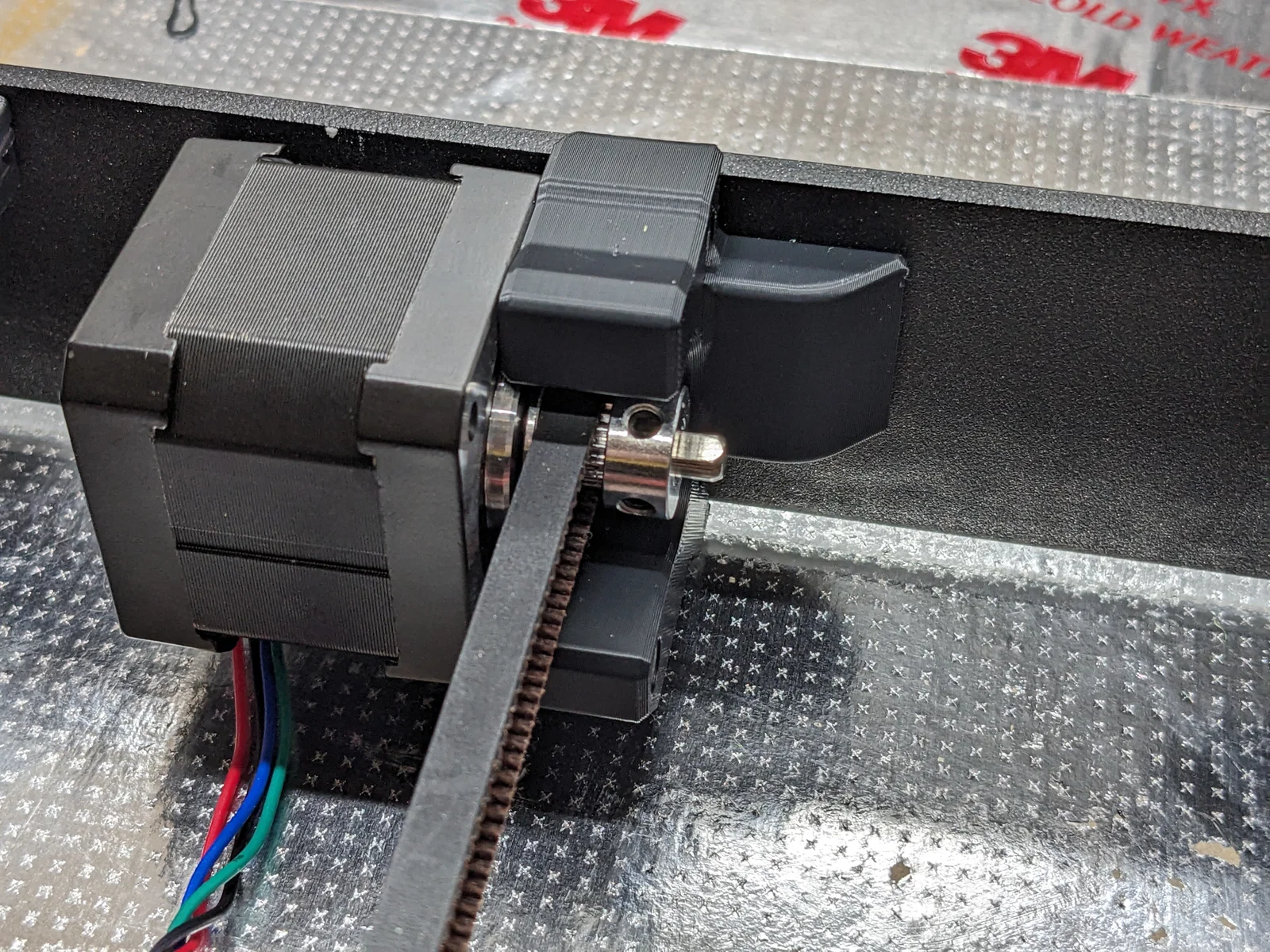

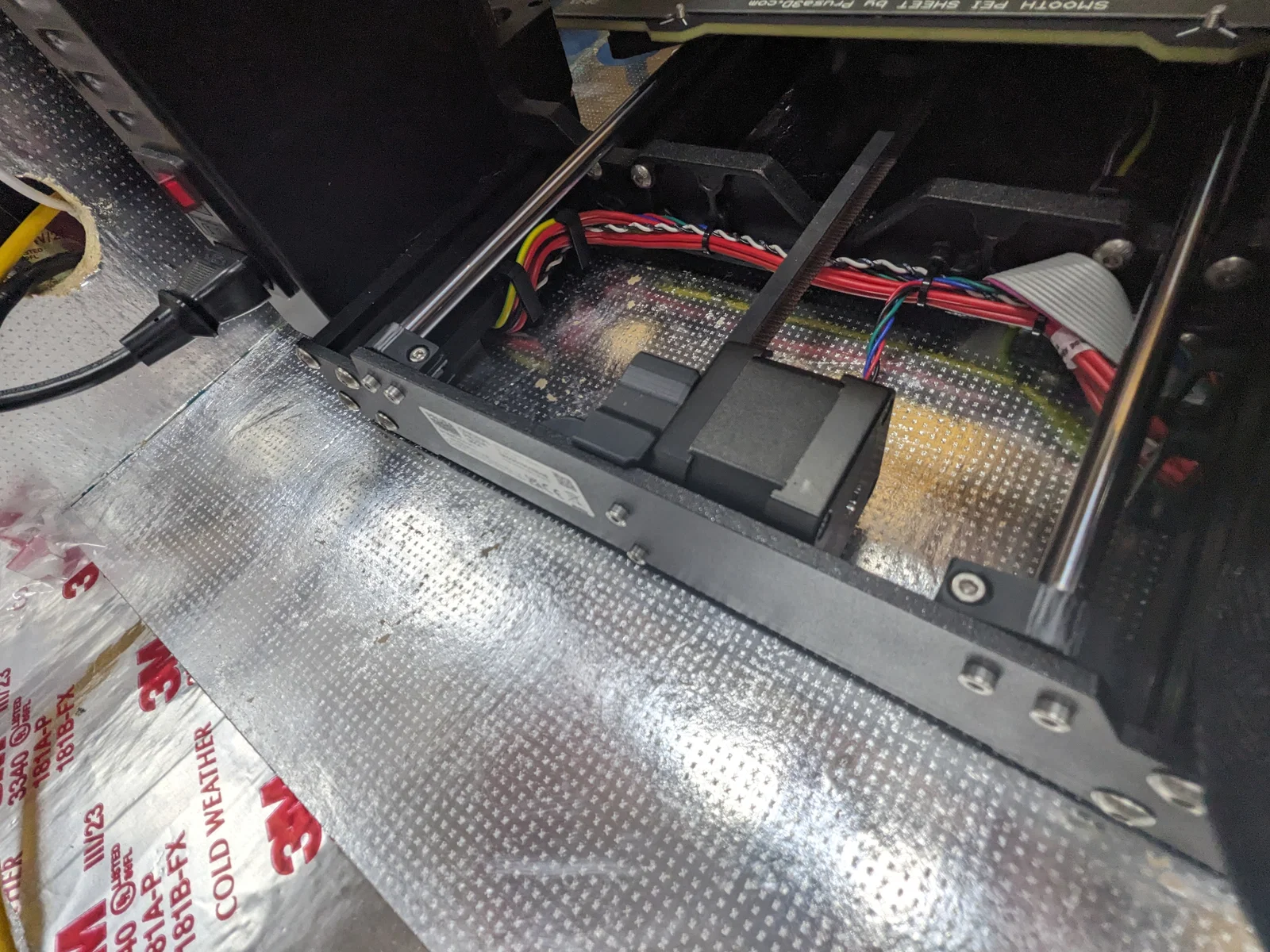

Đây là gá motor trục Y (Y axis motor mount) bản cải tiến cho Prusa MK4, xử lý 2 vấn đề của món zin để giúp giảm hiện tượng vertical artifacts trên trục Y của bản in.

Đầu tiên, các ngàm căn chỉnh (alignment tabs) ở phía trên và dưới giúp puly motor giữ đúng mặt phẳng (level) bằng cách tựa/căn theo khung máy. Nhờ vậy nó “ăn” hết độ rơ có thể khiến lắp đặt hơi lệch khi dùng mount zin.

Thứ hai, khối chặn lực đối (counterforce block) cỡ lớn giữ cho motor mount vuông góc tuyệt đối với khung. Với món zin, miếng đệm làm mát (cooling pad) dưới motor hay bị mềm/đàn hồi, làm mount cong đủ để đẩy puly bị lệch vuông so với khung.

Có thể bạn sẽ cần dùng lục giác (allen wrench) nhỏ hơn để đưa ê-cu vuông (square nut) vào rãnh trên, nhưng vẫn làm được.

Thiết lập in giống bản gốc – 0.20mm STRUCTURAL

Khuyến nghị in bằng PETG hoặc (tốt hơn nữa) ABS/ASA

Nên dùng chung với mẫu idler trục Y của mình để đạt kết quả tốt nhất.
MK4 Improved Y Axis Idler Mount - Helps Reduce Vertical Artifacts on Y Axis by KyleTW | Download free STL model | Printables.com
