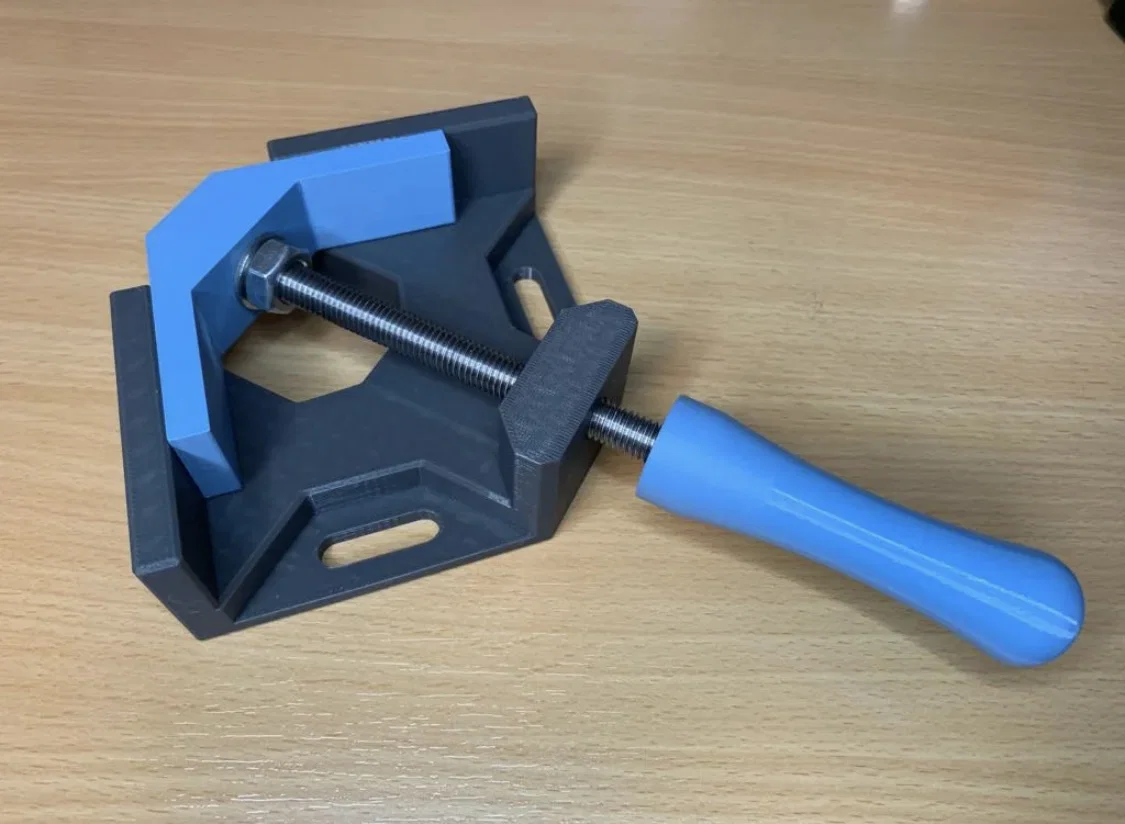

Kẹp Góc/Kẹp Lỗ Góc (Angle / Corner Clamp) cho làm mộc

Phần cứng (Hardware):

• 4 x đai ốc M10 (tự hãm / self locking)
• 1 x long đền M10 (washer)
• 1 x ty ren M10 (threaded rod) - dài 200mm
• Keo khóa ren (Threadlocker)

Thiết lập (Settings):

• 0.20mm Standard
  + thiết lập tùy chỉnh:
• Wall loops: tối thiểu 5
• Outer wall: 25 mm/s
• Infill 30 %
• không cần supports
• ABS / PETG

Phần Đế (Base Part)

Thêm một lệnh tạm dừng (pause) trong Slicer ở độ cao 36mm — để bạn nhét được 1 đai ốc M10 loại dùng cờ lê 17mm.

Tay Vặn (Handle)

Thêm một lệnh tạm dừng (pause) trong Slicer ở độ cao 18,2mm — để bạn nhét được 1 đai ốc M10 loại dùng cờ lê 17mm

Lắp ráp (Assembling):

Nhắc nhẹ: nếu bạn dùng keo khóa ren (threadlocker) thay cho đai ốc tự hãm, thì phải để keo khô trước khi đem sử dụng.

Bước 1

Vặn ty ren vào phần chính. Sau đó lắp 1 đai ốc M10 và 1 long đền lên ty ren.

Bước 2

Lắp phần kẹp (clamp part) vào, rồi vặn đai ốc thứ hai. Cố định đai ốc ngoài bằng keo khóa ren hoặc dùng đai ốc tự hãm sao cho đai ốc và đầu ty ren ngang bằng nhau (theo đường xanh).

Bước 3

Trượt phần kẹp (clamping part) phủ qua đai ốc ngoài, rồi vặn siết đai ốc giữa vào và tiếp tục cố định bằng keo khóa ren. LƯU Ý: đừng siết kẹt phần này, nó phải xoay trơn tự do!

Bước 4

Nhỏ một giọt keo khóa ren lên ty ren tại vị trí cách mép khoảng 57mm, rồi vặn tay vặn (handle) vào.
