Hộp ESP D1 Mini kèm Relay và tùy chọn Buck Converter

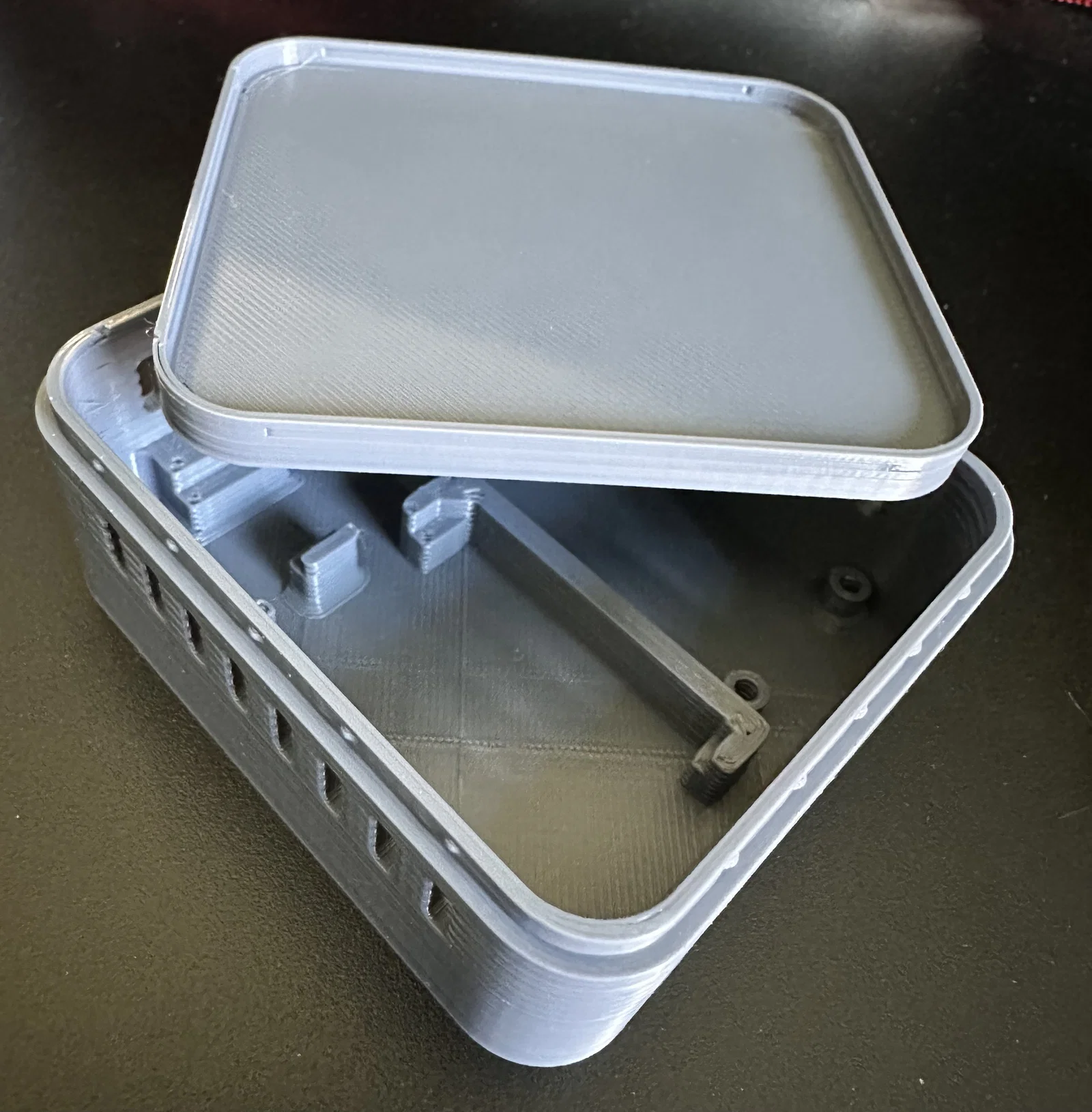

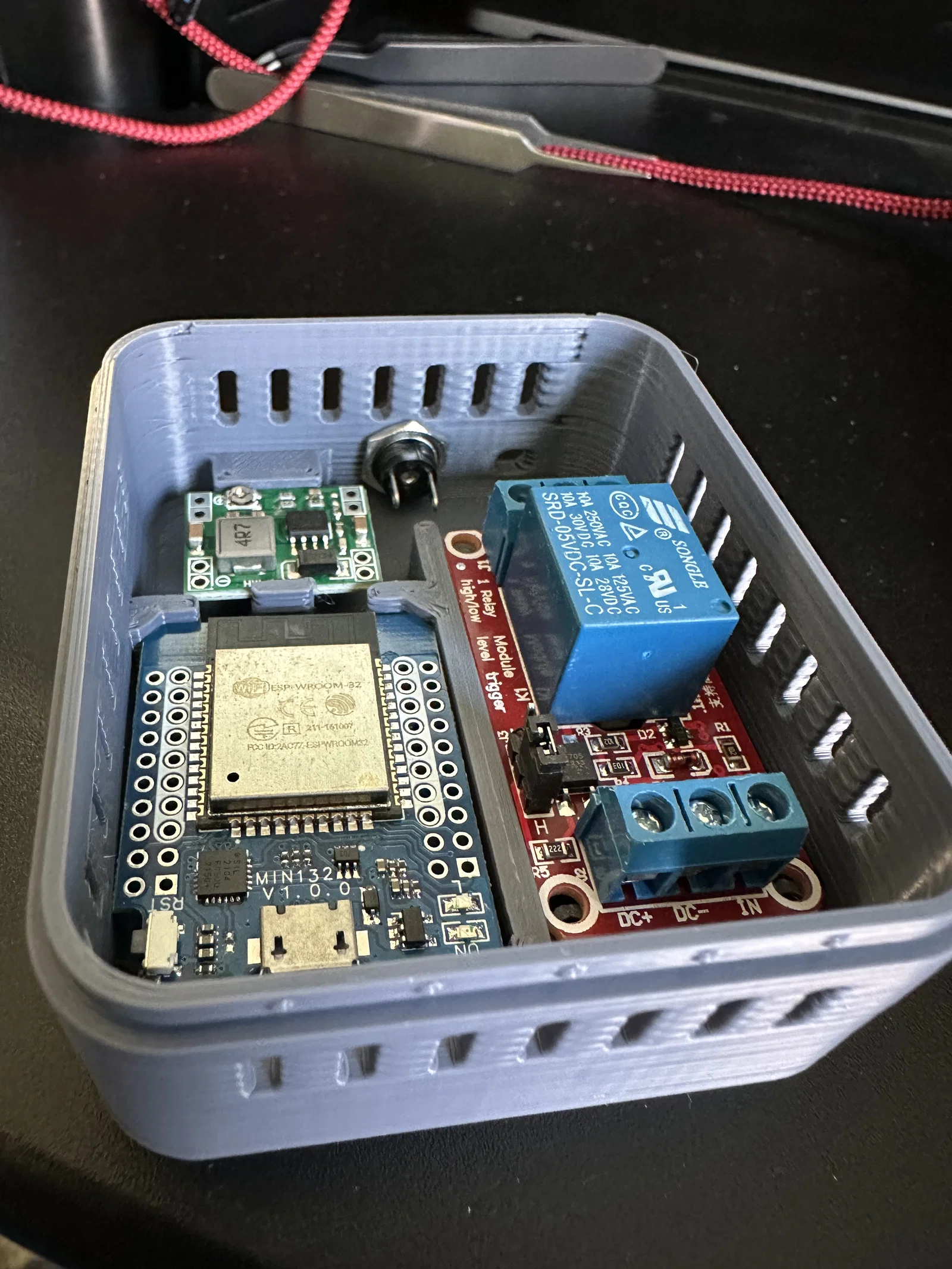

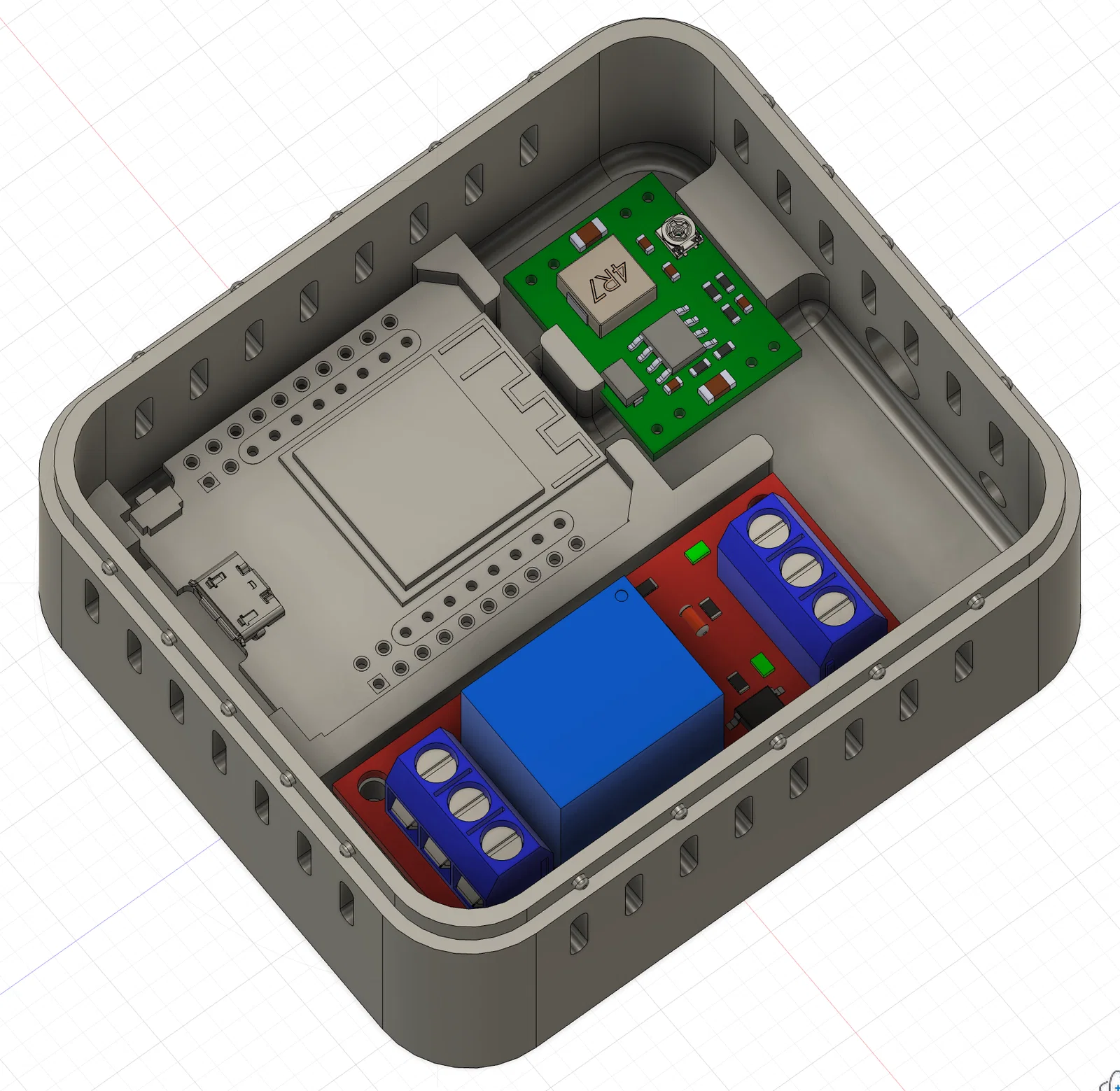

Hộp này vừa với module D1 Mini ESP-32 dạng nhỏ gọn, kèm theo một relay board và tùy chọn thêm buck converter. Mình làm cái này cho dự án đèn bếp ở nhà, dùng nguồn 5V cấp cho LED strip 5V qua jack barrel. Với dự án của mình thì có thể khỏi cần lắp buck converter, nhưng nếu bạn định dùng LED strip 12V và muốn xài chung một bộ nguồn, bạn có thể thêm buck converter để hạ từ 12V in xuống 5V out cho board ESP.

Ý tưởng là bạn có thể để ESP luôn được cấp nguồn, còn LED strip thì chỉ cấp điện khi cần, và được điều khiển theo cài đặt chân relay trong WLED.

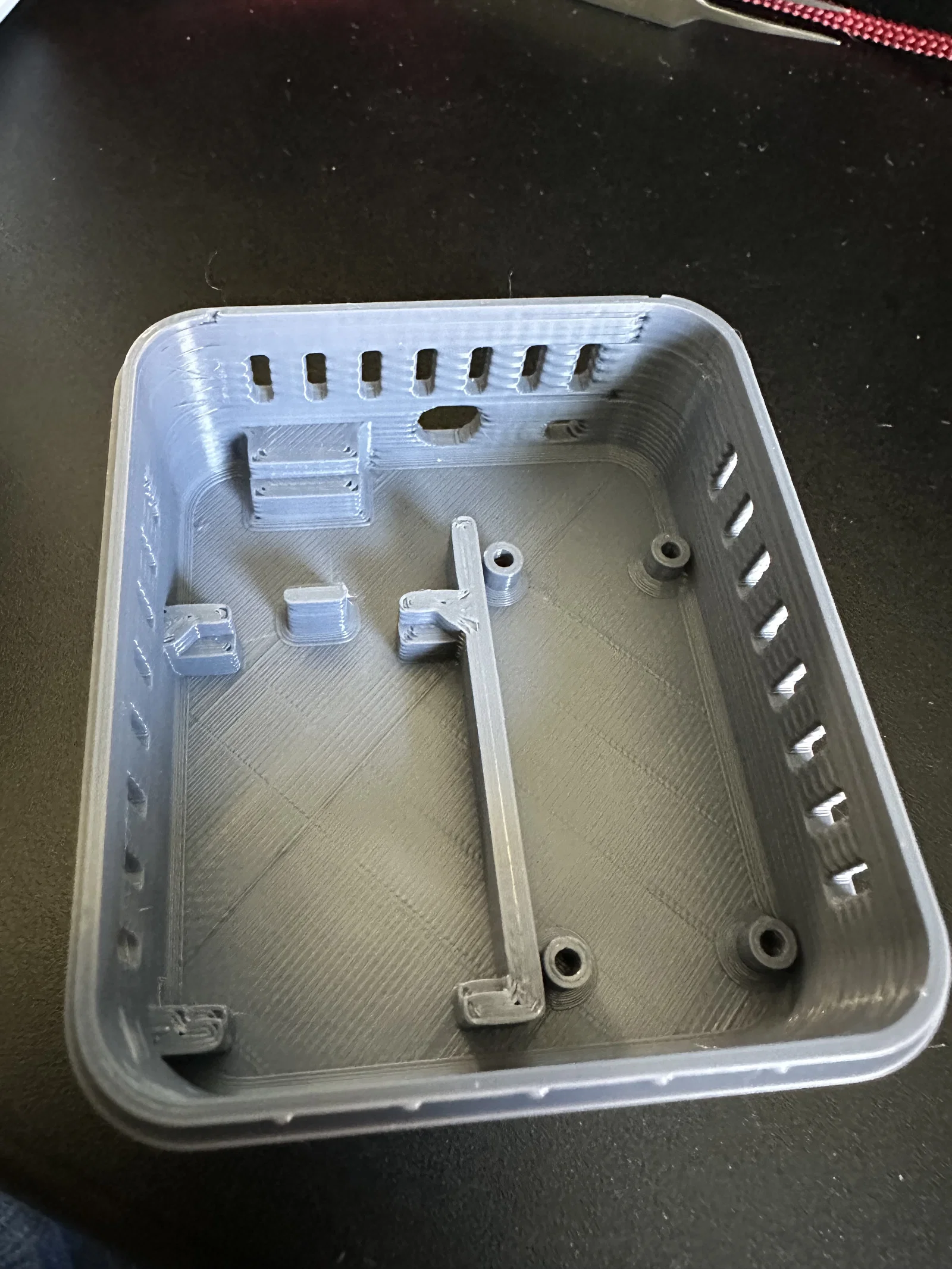

Dùng ốc M3 để cố định relay tại chỗ. Các linh kiện còn lại chỉ cần đẩy vào đúng vị trí và sẽ đủ chặt để không bị xê dịch sau khi đi dây xong.

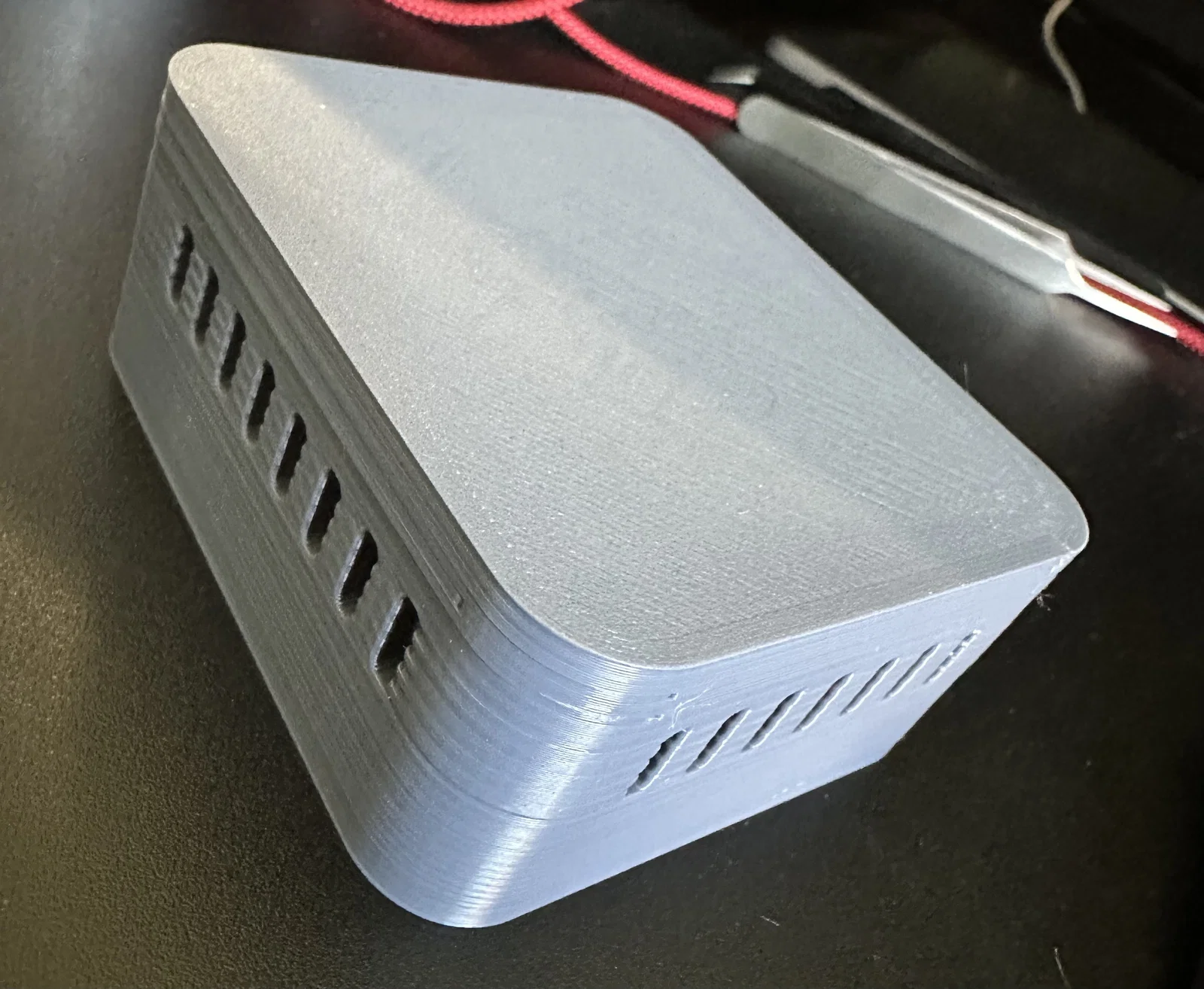

Nắp đi kèm được thiết kế để bấm (snap) vào đúng vị trí.

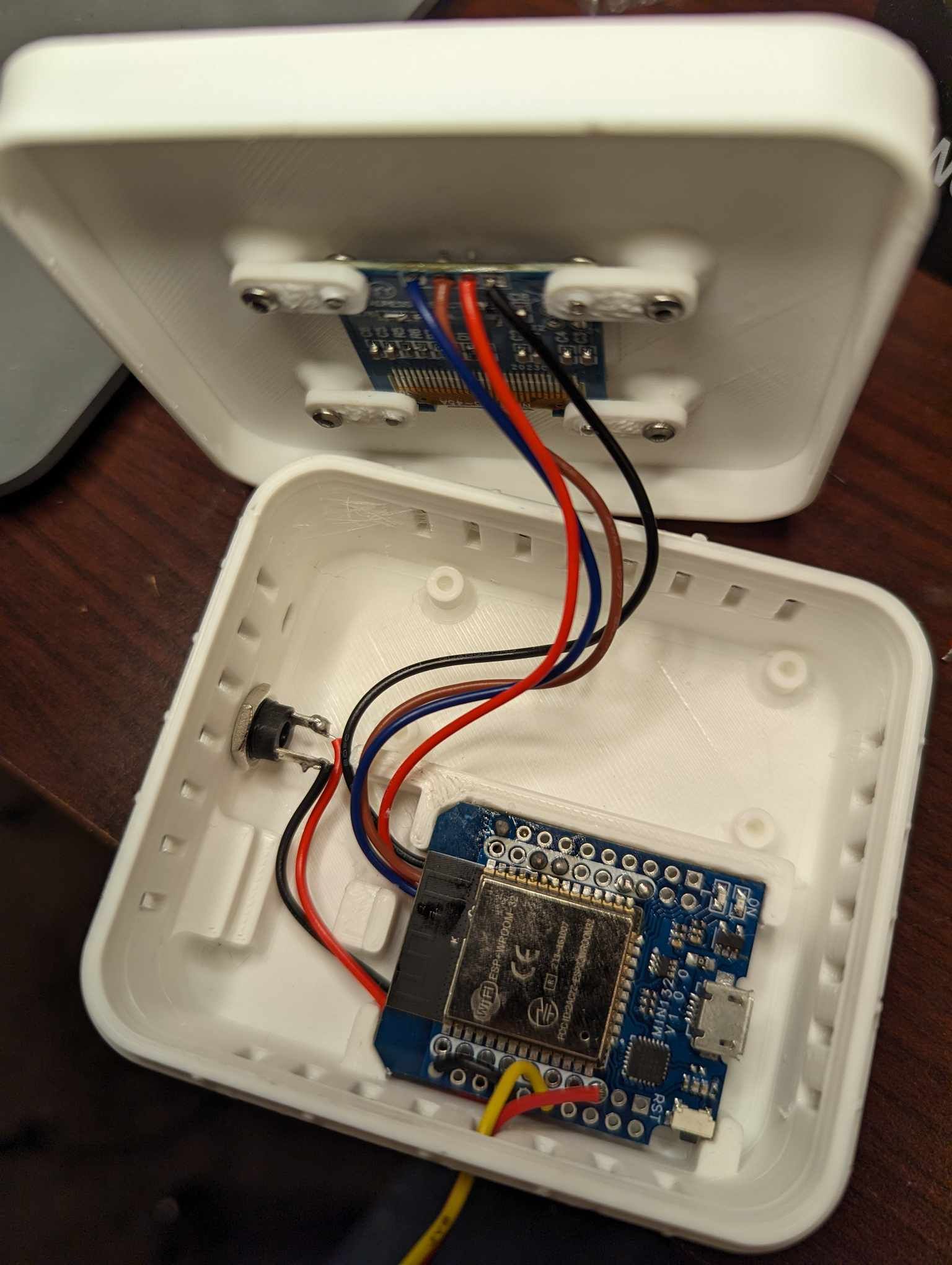

UPDATE 3/19/2024 - Có bạn yêu cầu một kiểu nắp khác để gắn màn hình I2C OLED (link bên dưới), nên mình đã upload thêm 2 file mới và ảnh bổ sung cho từng phần:

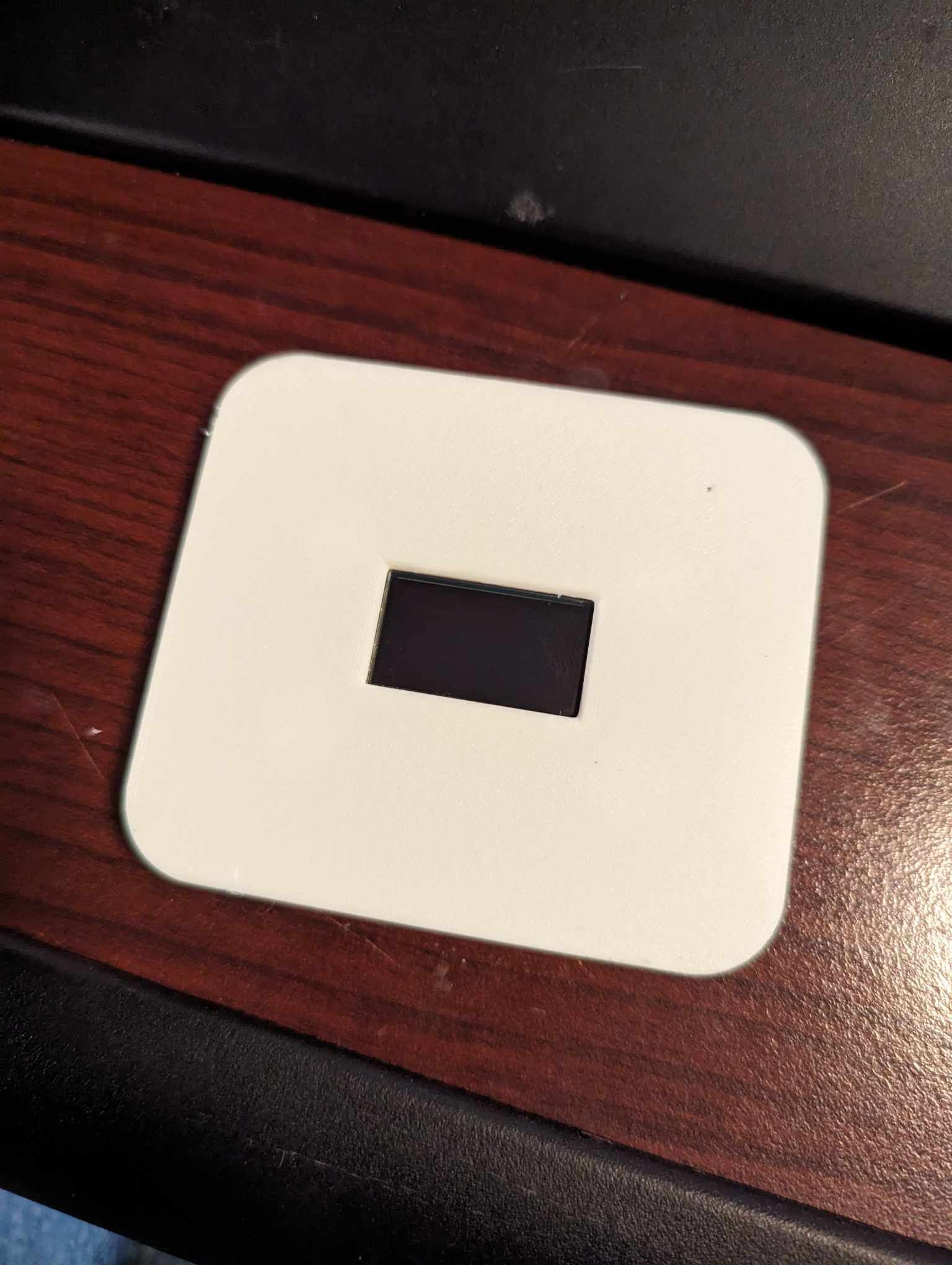

1. OLED Screen Lid (Có lỗ cắt cho màn hình và các trụ đỡ ở mặt dưới để bắt màn hình) - Dùng ốc M2.5x5 để bắt

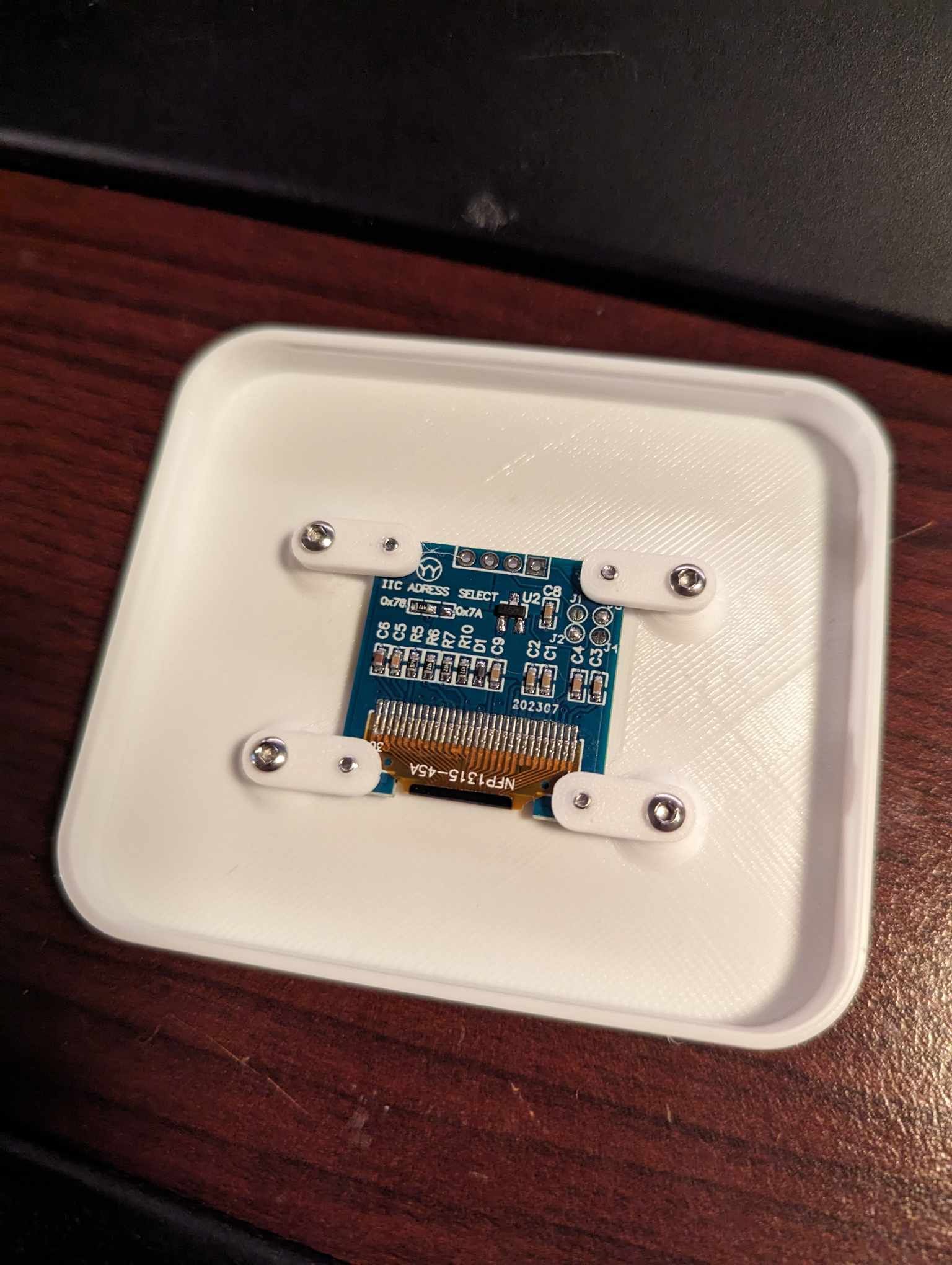

2. OLED Screen Brace (Bạn sẽ cần 4 cái) - Bắt vào màn hình trước, rồi bắt vào các trụ của nắp - Dùng ốc M2.5x5 để bắt

Bạn có thể đi dây phía trên hoặc phía dưới cụm điện tử, hoặc “chơi” luôn cả hai. Bên dưới mỗi linh kiện đều có khoảng hở để luồn dây nếu cần.

Cũng như mọi dự án có dùng điện lưới (mains), vui lòng hết sức cẩn thận khi test. Mình không chịu trách nhiệm cho bất kỳ hư hỏng nào đối với thiết bị điện tử của bạn.

Link Amazon cho các linh kiện mình dùng trong dự án này:

Buck Converter: https://amzn.to/3PsEVOr
5V Relay Modules: https://amzn.to/4chhEc5
D1 Mini ESP-32 boards: https://amzn.to/3Pu6R4a
Barrel Connector: https://amzn.to/494bclQ

Dành cho ai chọn gắn thêm màn hình OLED số:

I2C OLED Display: https://amzn.to/4chg2it
