Adapter nắp chụp cổ phuộc gắn Quad Lock cho stem xe đạp

Quad Lock bán mount gắn xe đạp rất ổn, nhưng các loại đó thường chỉ lắp được либо trên tay lái, hoặc kẹp lên ống cổ (stem tube) bằng kiểu vòng O-ring nào đó.

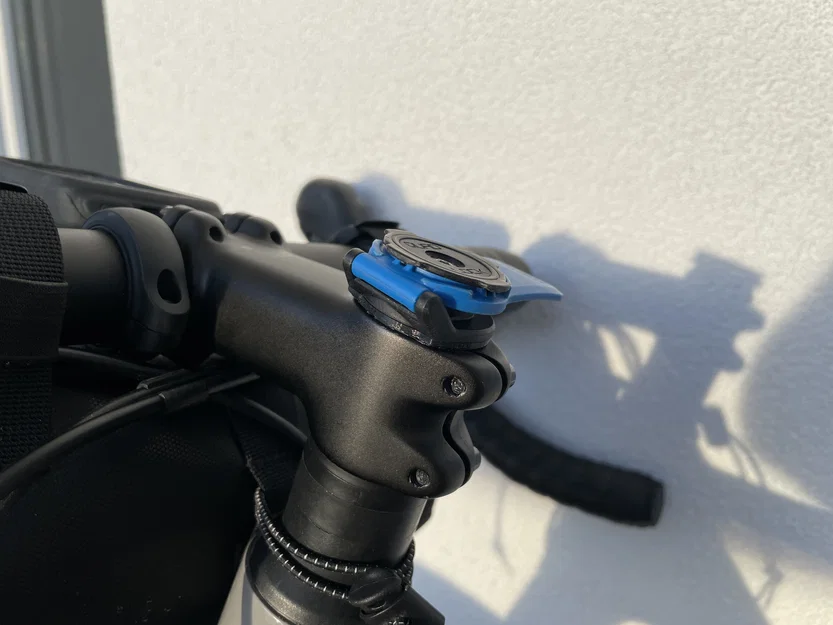

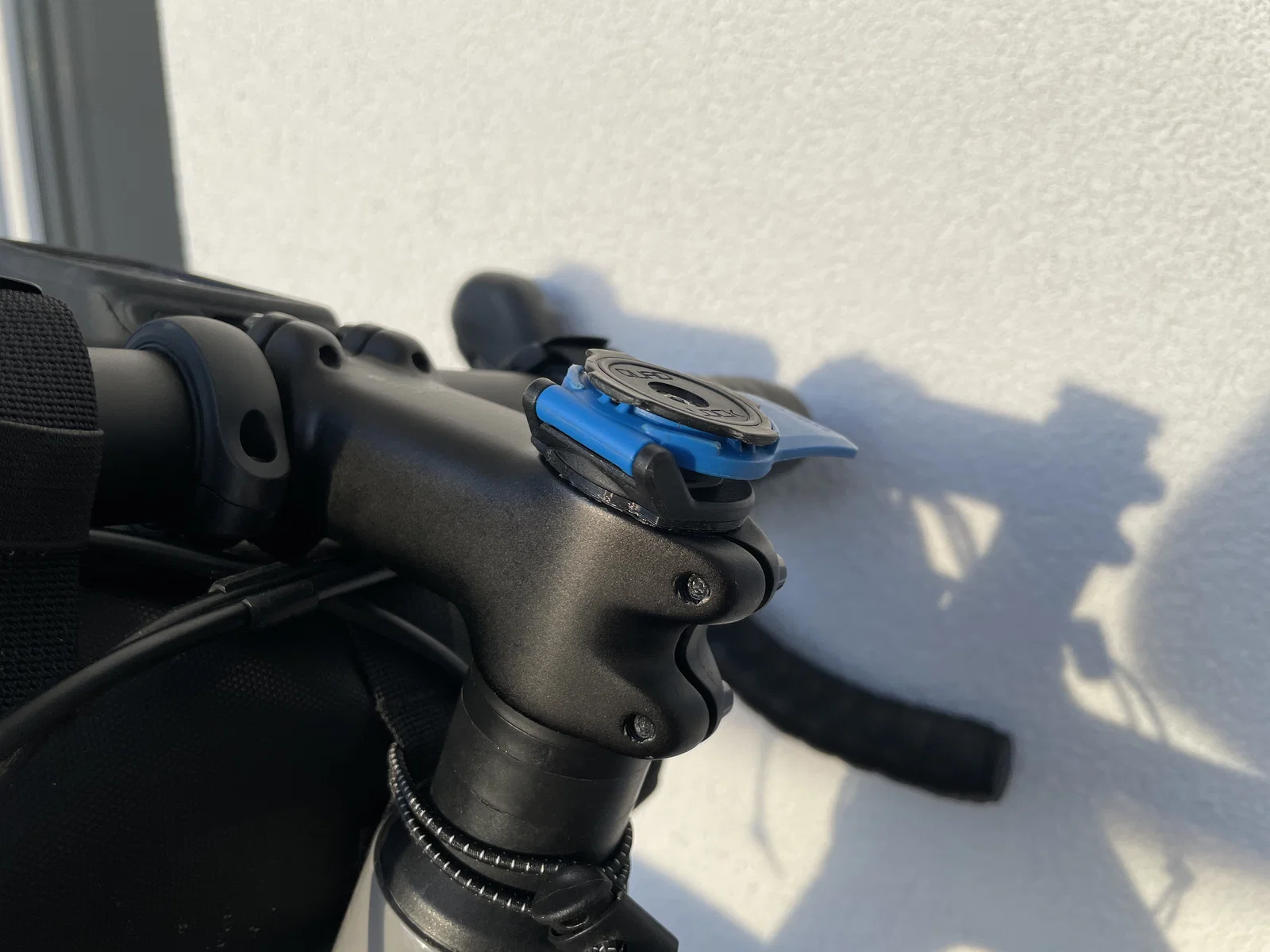

Mình muốn một cách gắn “stealth” hơn cho Quad Lock, rồi nảy ra ý tưởng dùng nó như nắp chụp cổ phuộc (stem top cap).

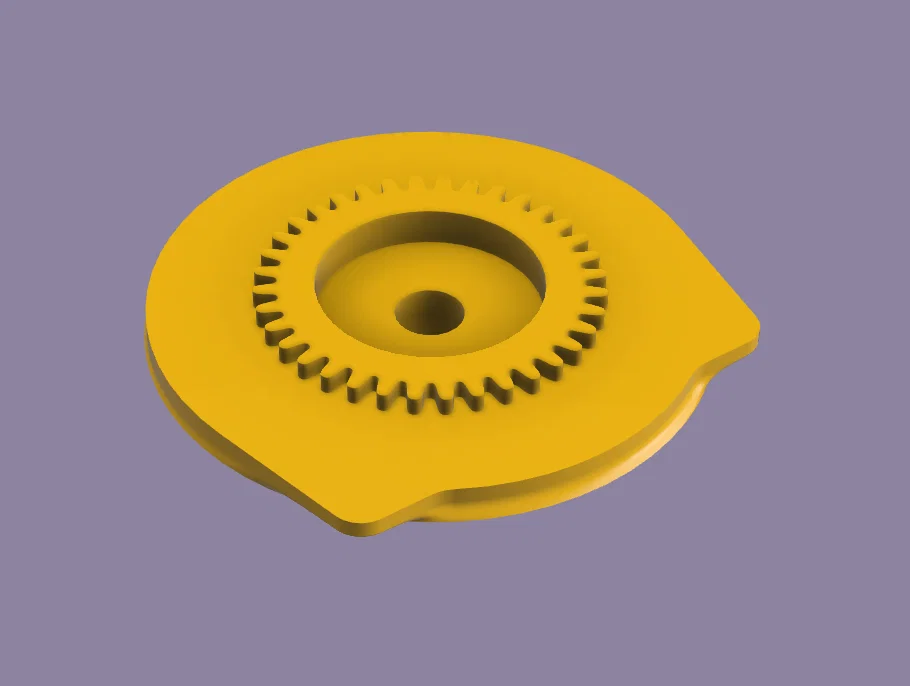

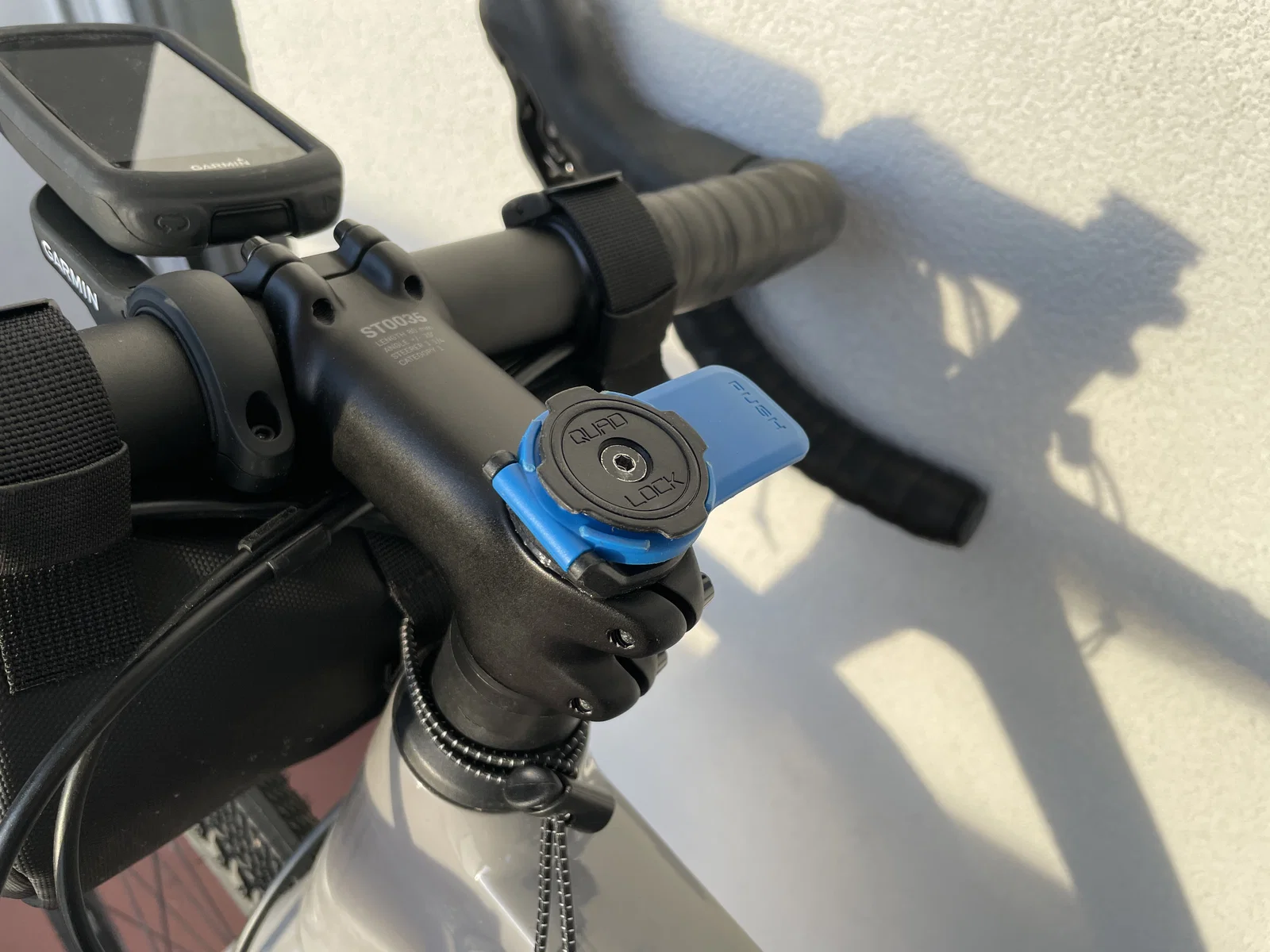

Chi tiết này cho phép bạn canh giữa (center) bất kỳ hệ Quad Lock nào ngay trên stem và bắt vít xuống như một top cap. Nó được thiết kế chủ yếu cho chiếc gravel bike của mình, Canyon Grizl 7 AL, nên sẽ fit tốt nhất với các loại fork có đường kính trong 26.8mm. Adapter được thiết kế để dùng đúng con ốc M4 zin đi kèm Grizl, nhưng bạn có thể khoan rộng ra nếu cần hoặc muốn dùng ốc M5. Mình cố làm adapter mỏng nhất có thể để không đội thêm chiều cao cho hệ Quad Lock vốn đã hơi “cồng kềnh”; vì vậy adapter chỉ làm tăng thêm 2mm.

Adapter này có thể không fit với mọi loại fork, nên mình sẵn sàng chỉnh để phù hợp với các chuẩn khác khi bạn yêu cầu; cứ liên hệ nếu bạn muốn dùng cho một mẫu xe khác.

Mình in bằng PETG, layer 0,2mm và để support trên bed trên máy Prusa MINI. Fit khá khít và không cần hậu xử lý gì (ngoài việc gỡ support). Dùng PLA cũng ổn, nhưng vì PLA không hợp để ngoài trời lâu nên mình chọn phương án an toàn hơn.
