Cữ lấy dấu cho thước thép (Marking Gauge for Steel Rulers)

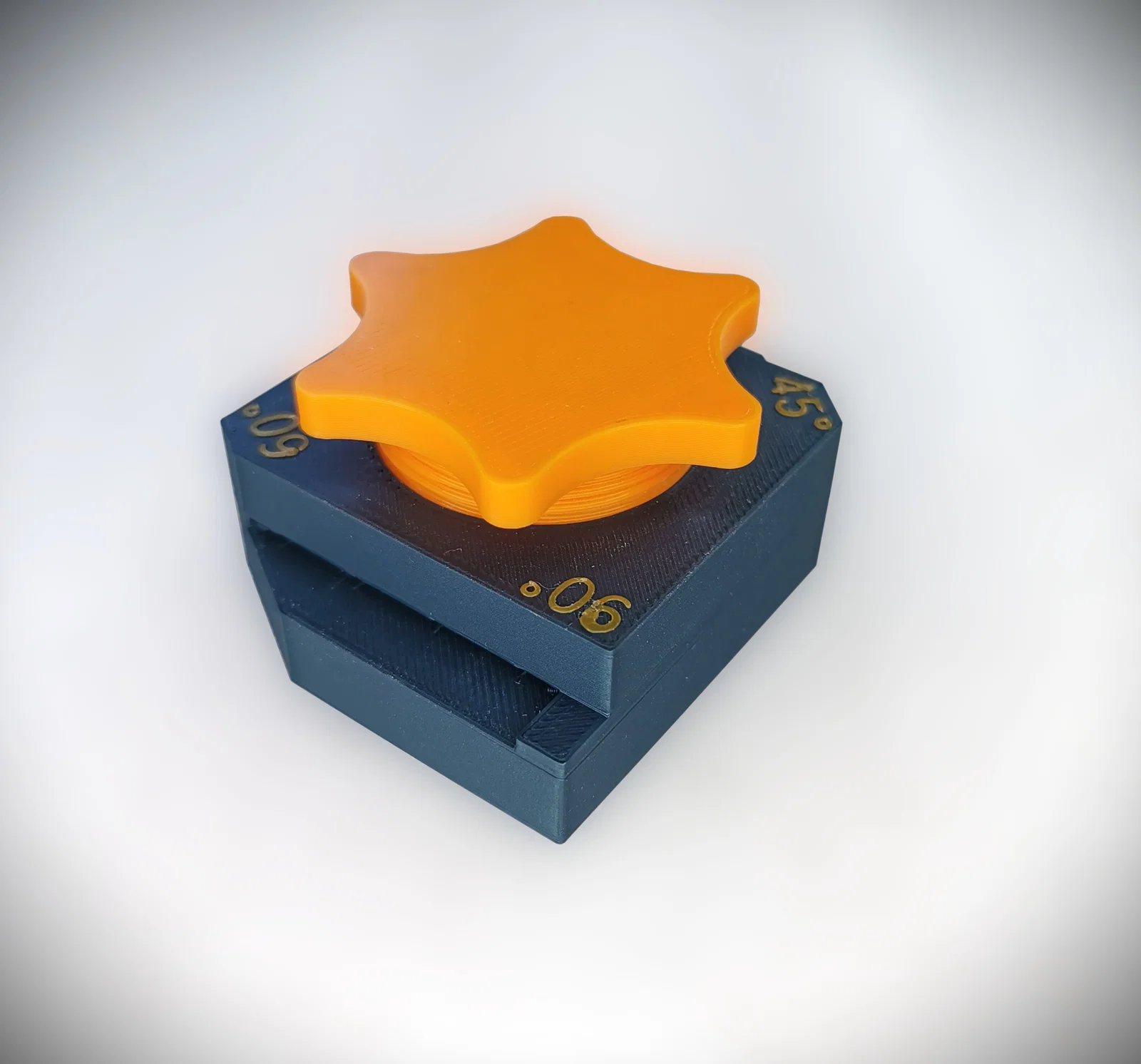

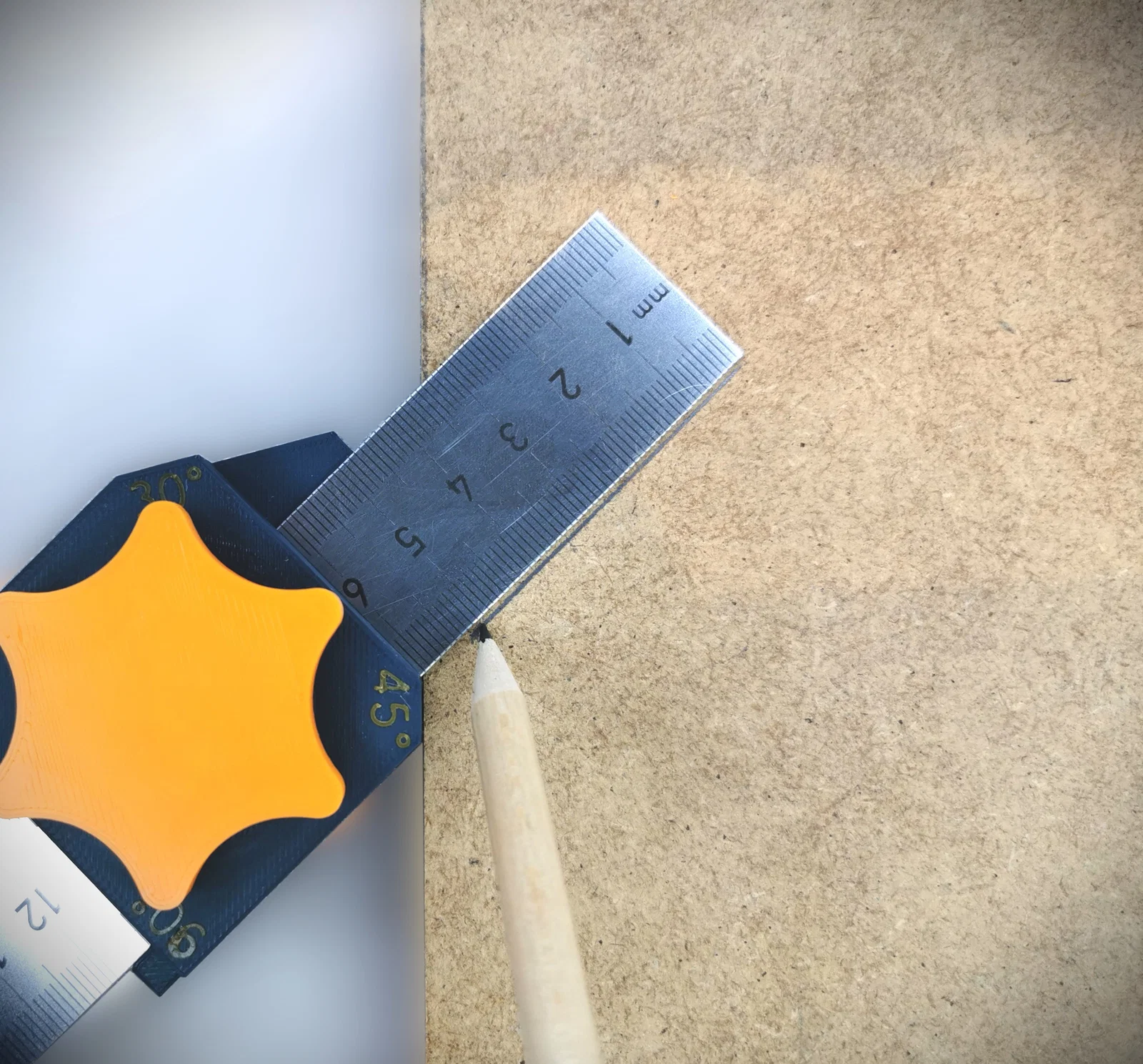

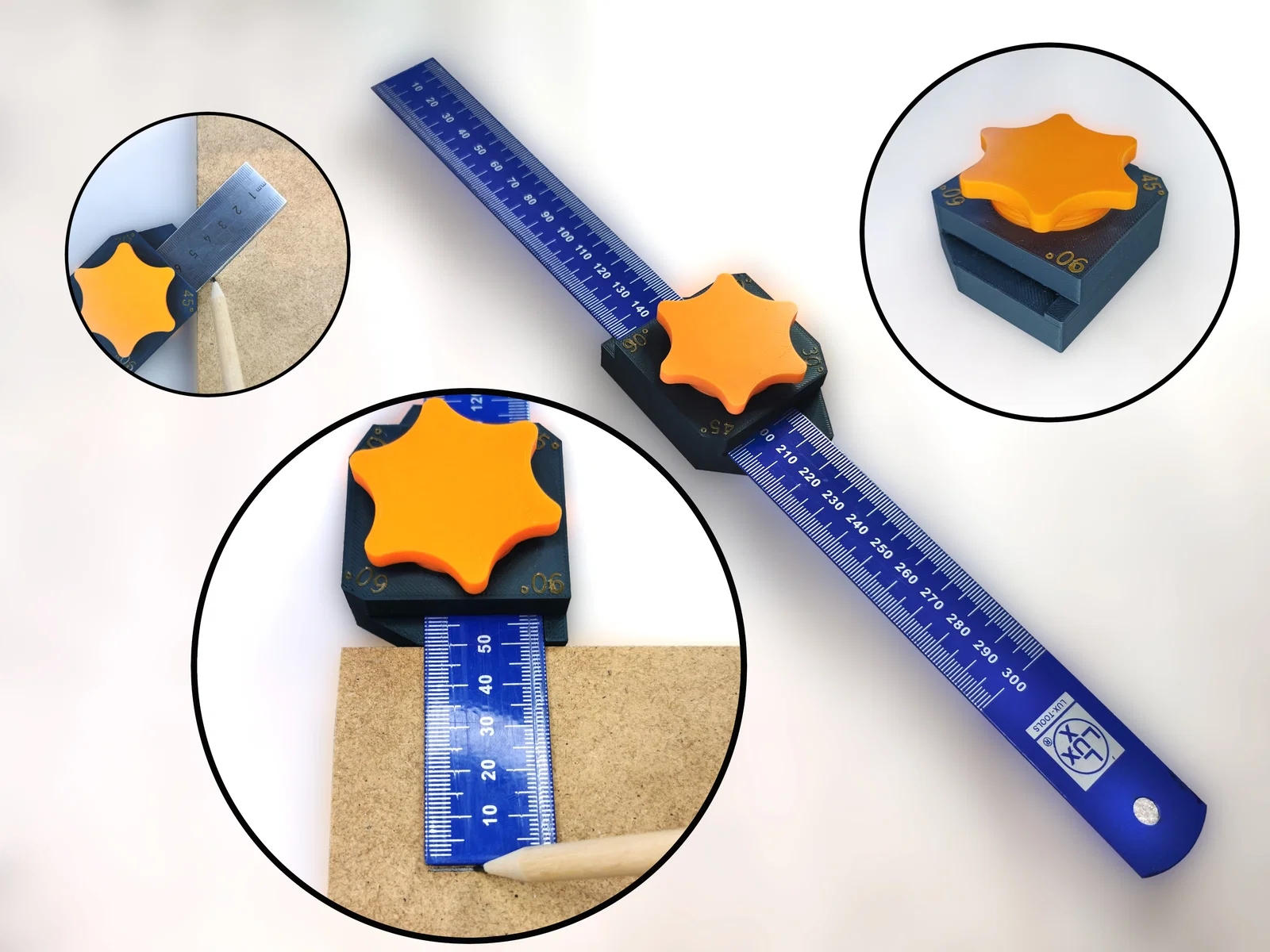

Đây là một marking gauge cho thước thép, có các điểm chặn ở 30°, 45°, 60° và 90°.

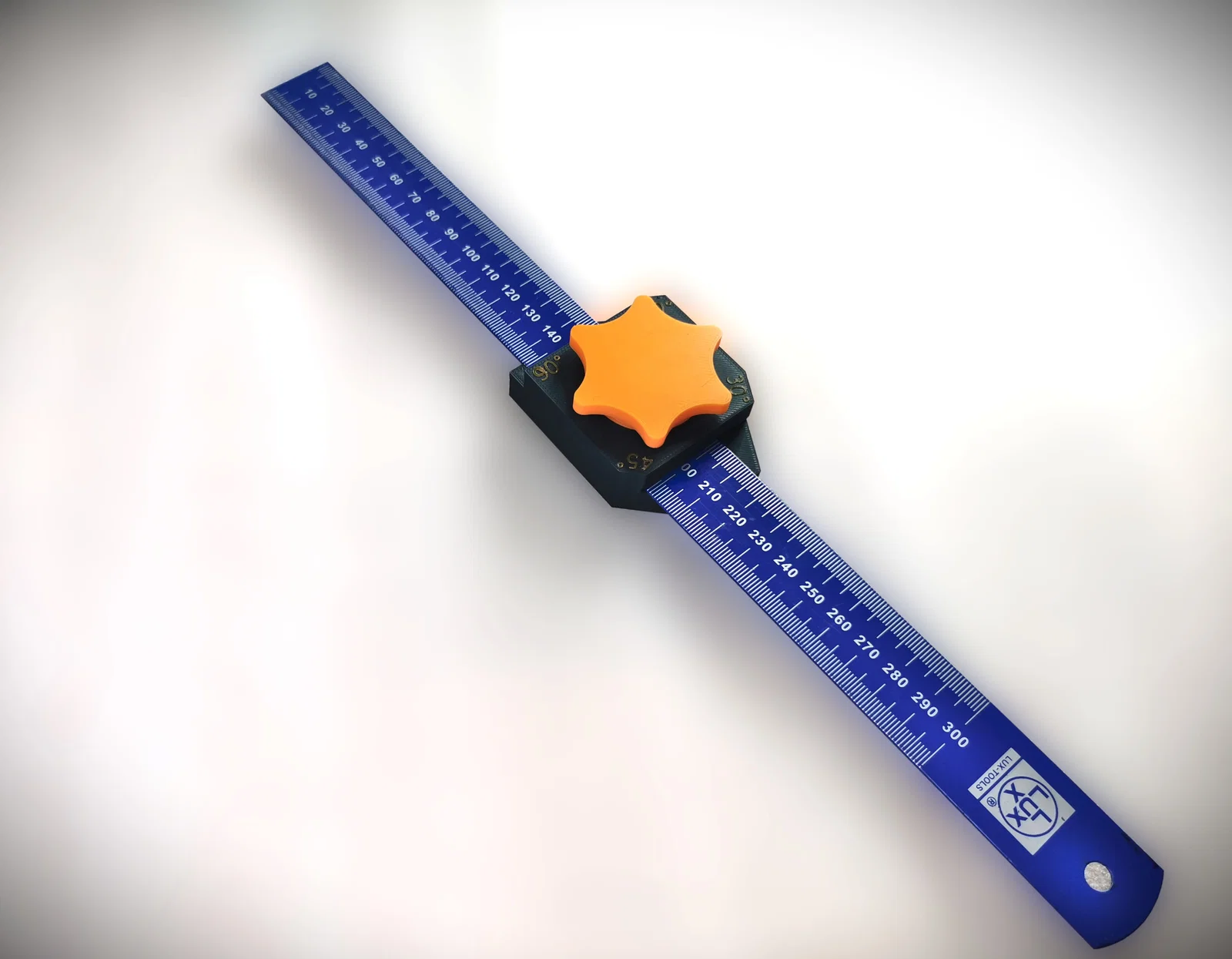

Nó phù hợp với nhiều loại thước thép có bề rộng từ 2 cm đến 4 cm và độ dày tối đa 1.5 mm.

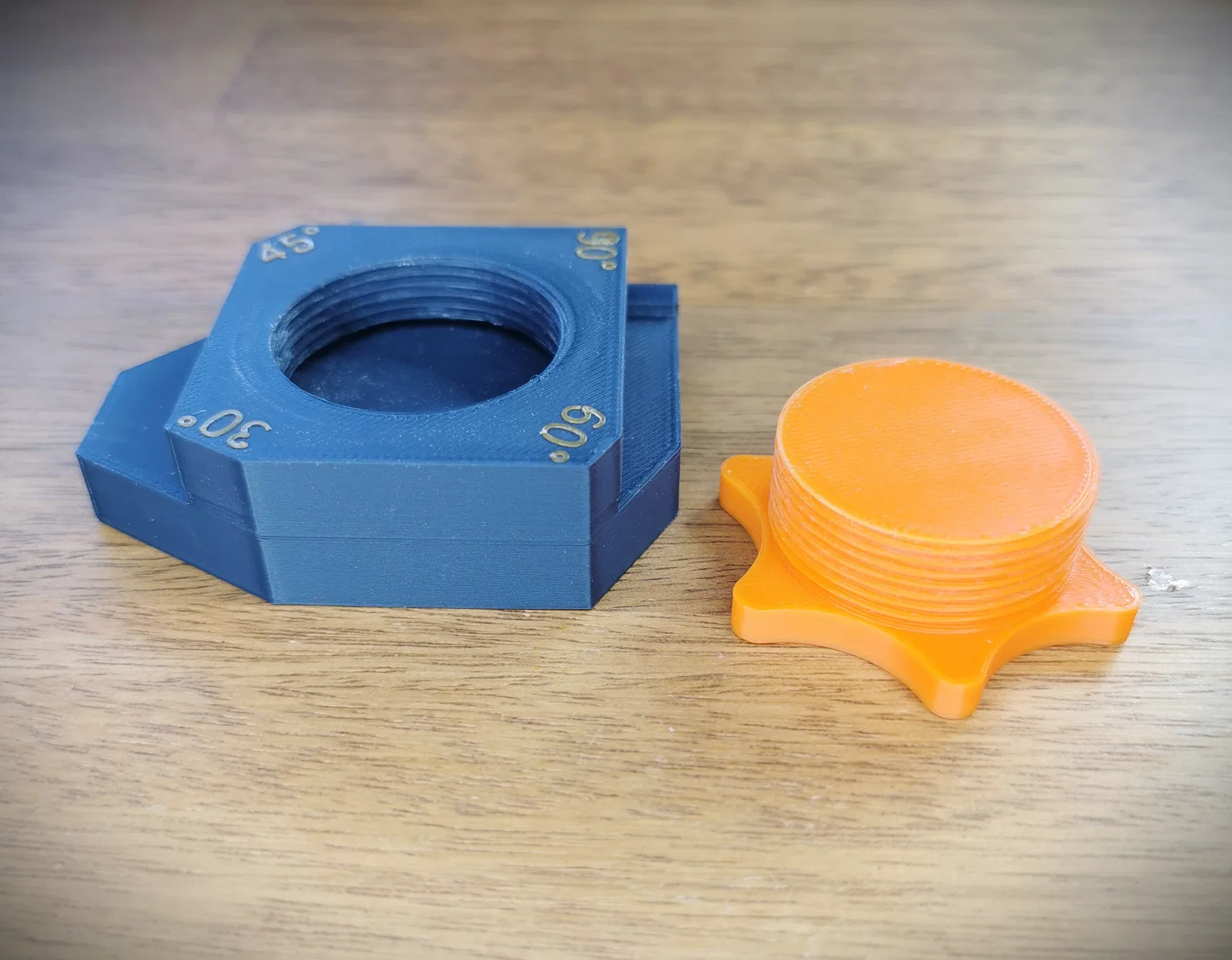

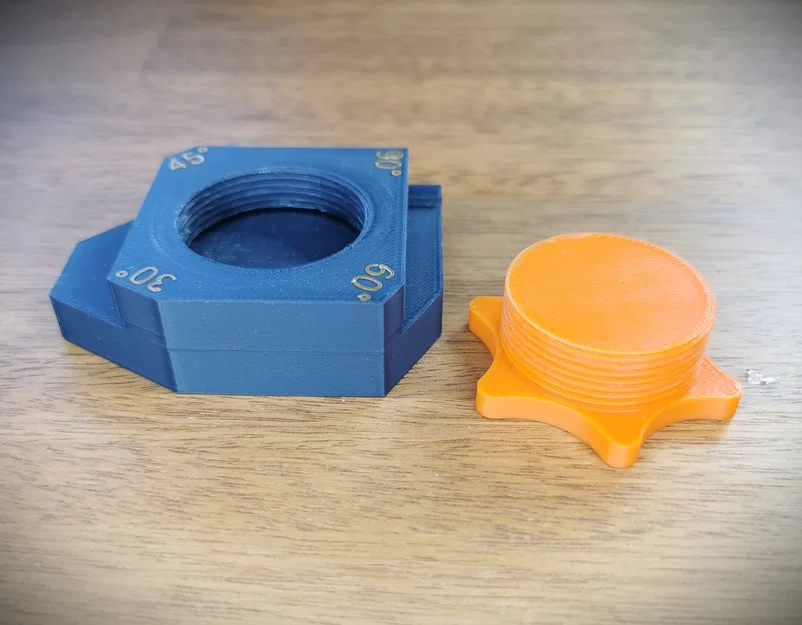

Thước thép được giữ cố định bằng một bu-lông ren lớn, thao tác bằng tay thông qua một núm vặn.

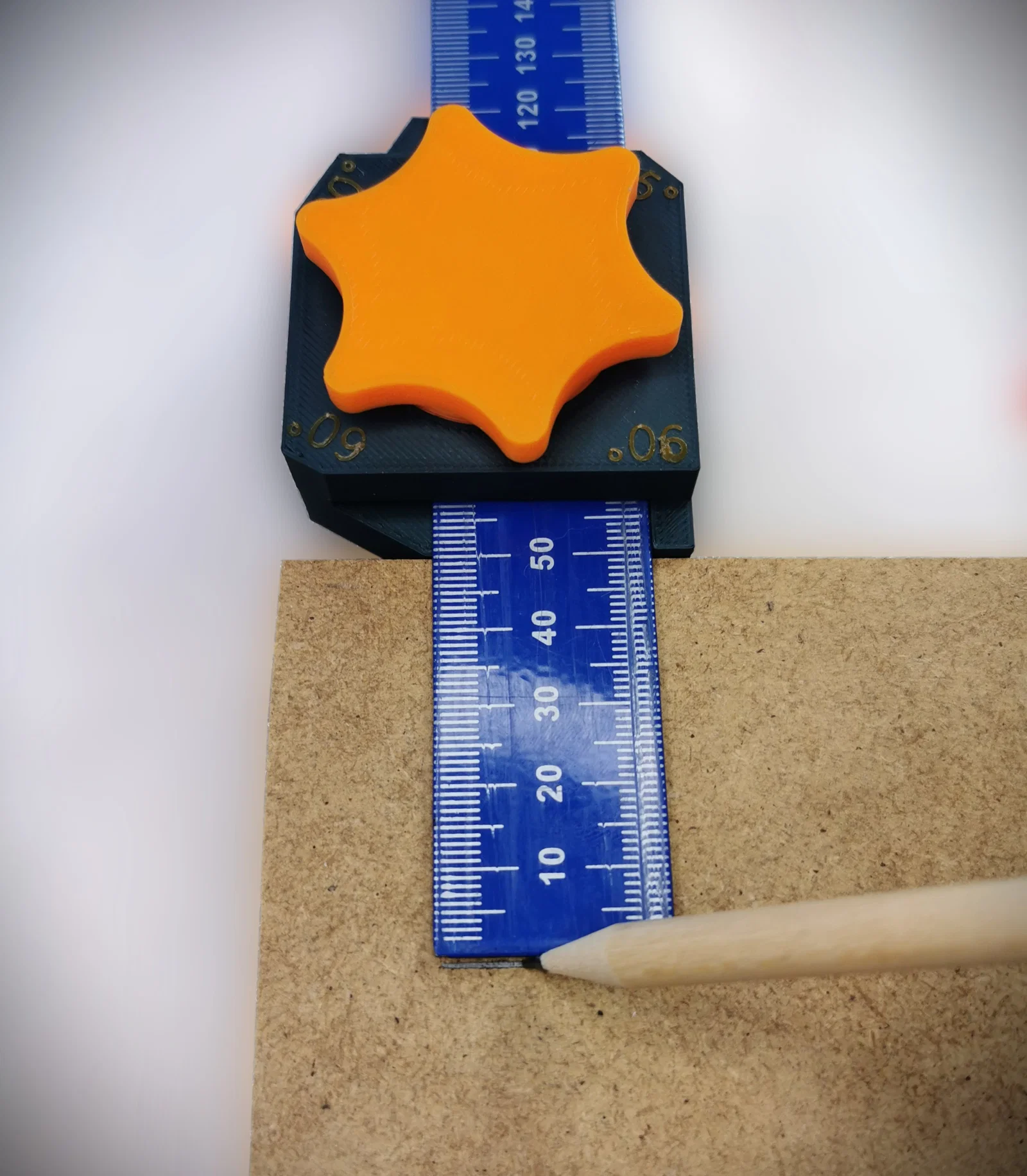

Khi siết bu-lông ren, nhớ đảm bảo thước áp sát hoàn toàn vào thanh dẫn hướng ở một bên.

Mình dùng PLA để in. Do có phần ren, layer height không nên vượt quá 0.2 mm.

Mẫu in không cần support thông thường, tuy nhiên có 8 support được thiết kế thủ công và cần tháo bỏ sau khi in.

Dùng dao rọc giấy sắc để tháo support thật cẩn thận, đảm bảo không còn sót mảnh support nào trong gauge.

Bu-lông ren có thể hơi cứng khi mới vặn vào, nhất là ở phần dưới.

Có thể khắc phục bằng cách vặn bu-lông tới/lui vài lần tại những điểm bị cứng.
