CtrlAltG13 modular – bộ HOTAS lấy cảm hứng từ Logitech G13

Đây là bản reupload của mẫu cũ của mình, vì nó đã phát triển đi xa hơn nhiều so với việc chỉ là một bản phái sinh của Logitech G13.

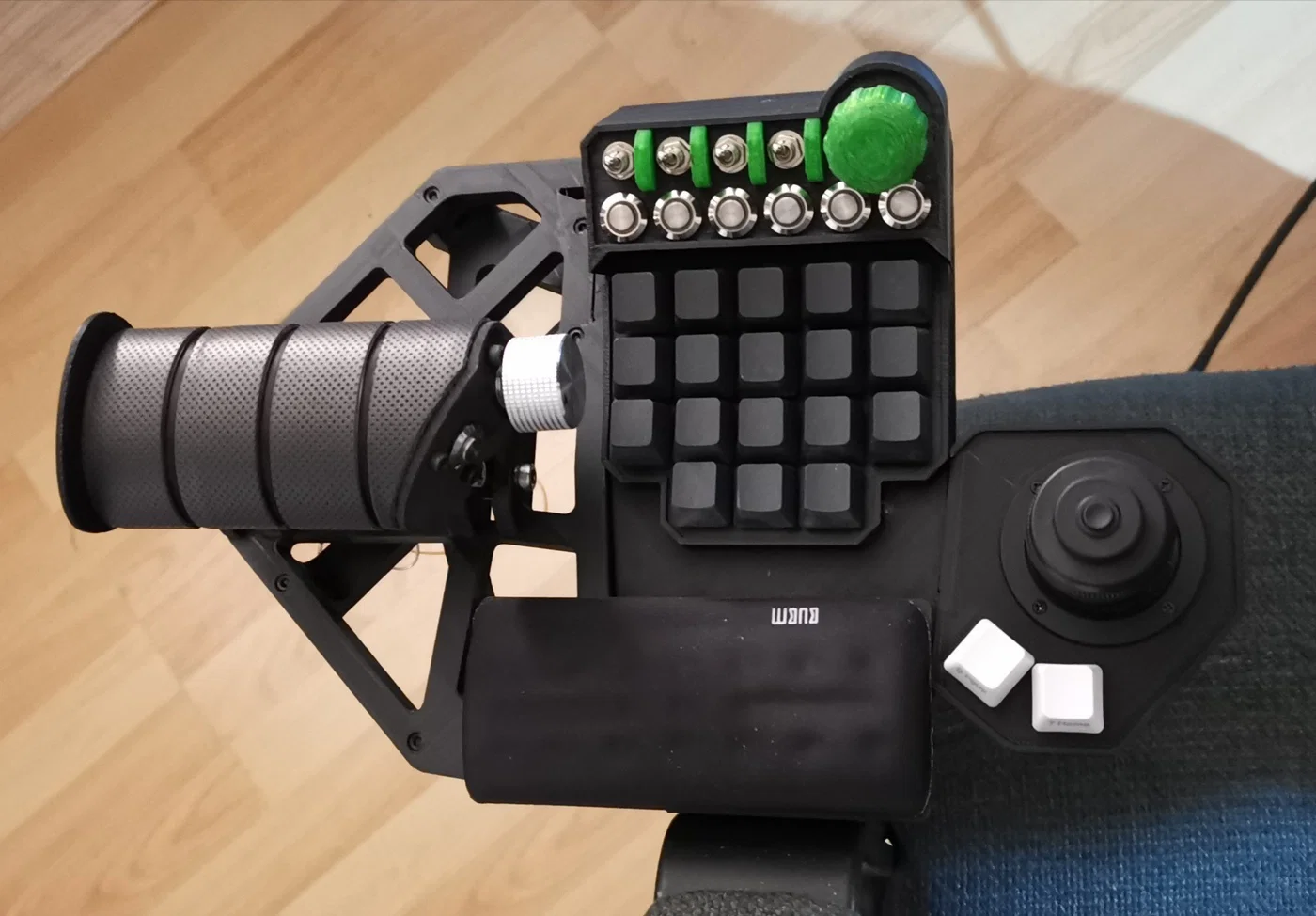

Đây là một bộ HOTAS (hands on throttle and stick),
được mình tự thiết kế hoàn toàn từ đầu trong Fusion 360, trong khoảng tầm 2 tháng.

Ý tưởng là nó dạng modular, bạn có thể chỉnh sửa toàn bộ file (mình có public cả file Fusion 360 VÀ file STEP đi kèm), bạn có thể thay/đổi tất cả module.

TL;DR:

• ban đầu là dựng lại một chiếc Logitech G13 với phím cơ và không có màn hình

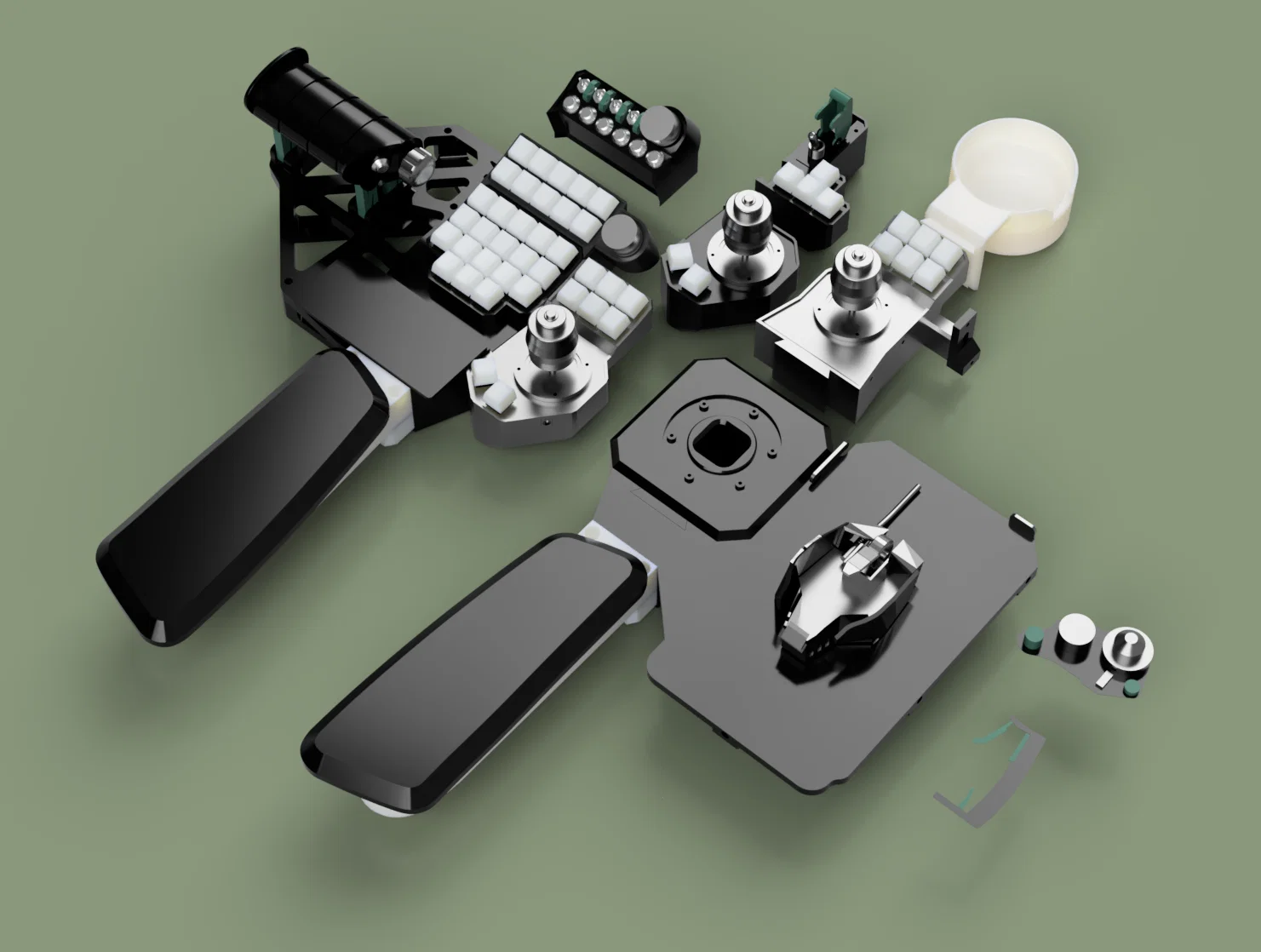

• giờ là một bộ build modular, nơi bạn có thể thêm và đổi bất cứ thứ gì bạn muốn, và thậm chí tự làm mod của riêng bạn
• mỗi cụm modular lúc đầu dùng Arduino Pro Micro và mmjoy2, nhưng giờ mình dùng Bluepill và FreeJoy cho cả setup (dễ hơn thật sự, cũng khỏi phải vọc Arduino)

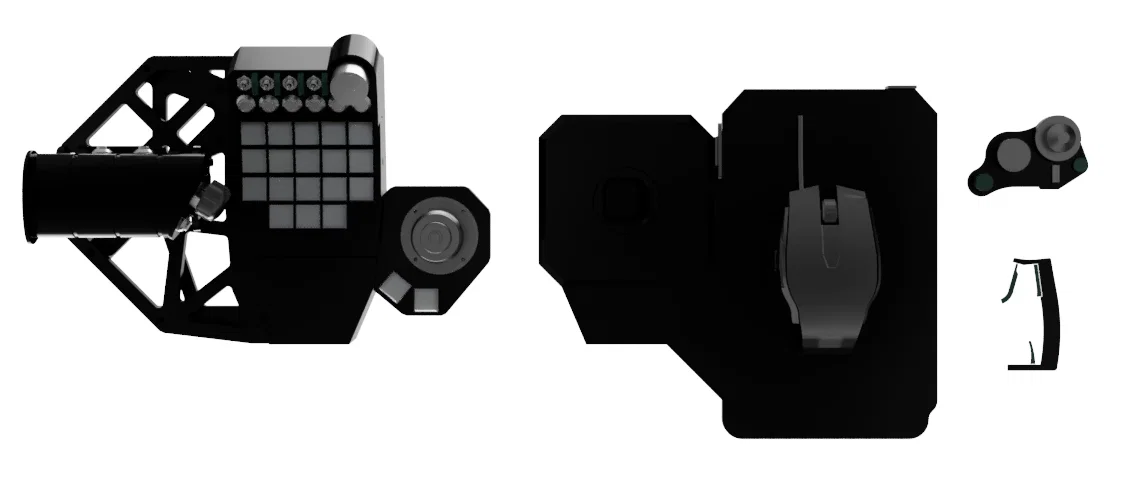

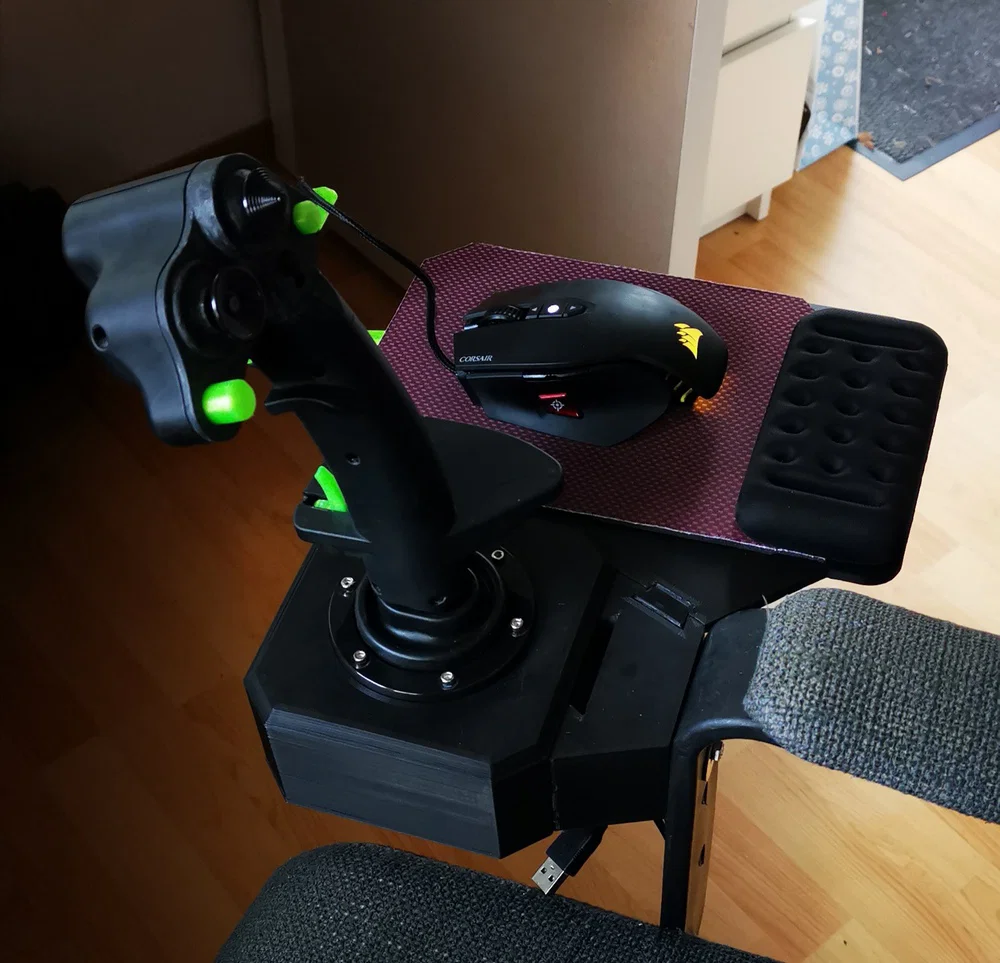

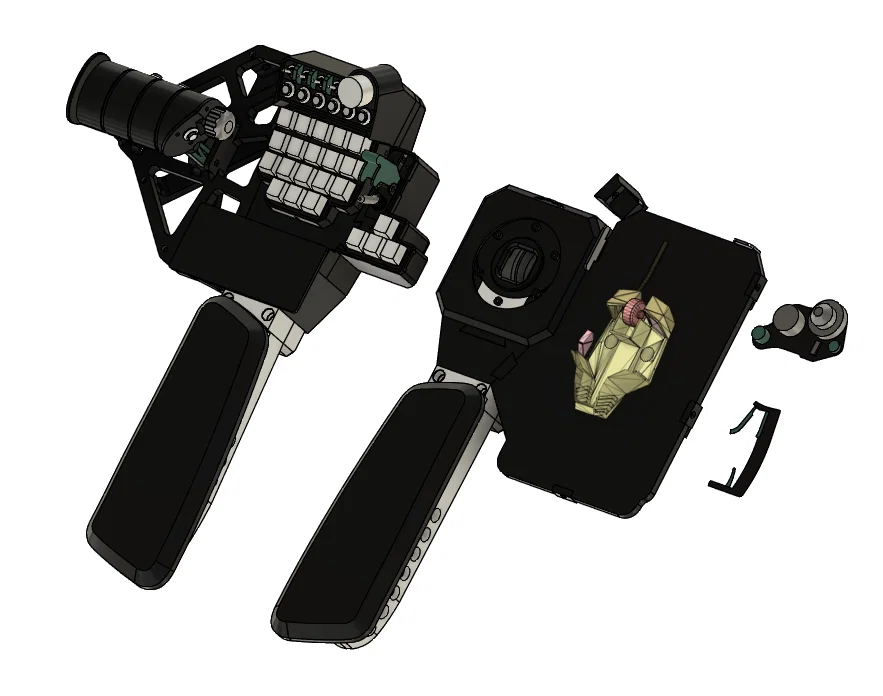

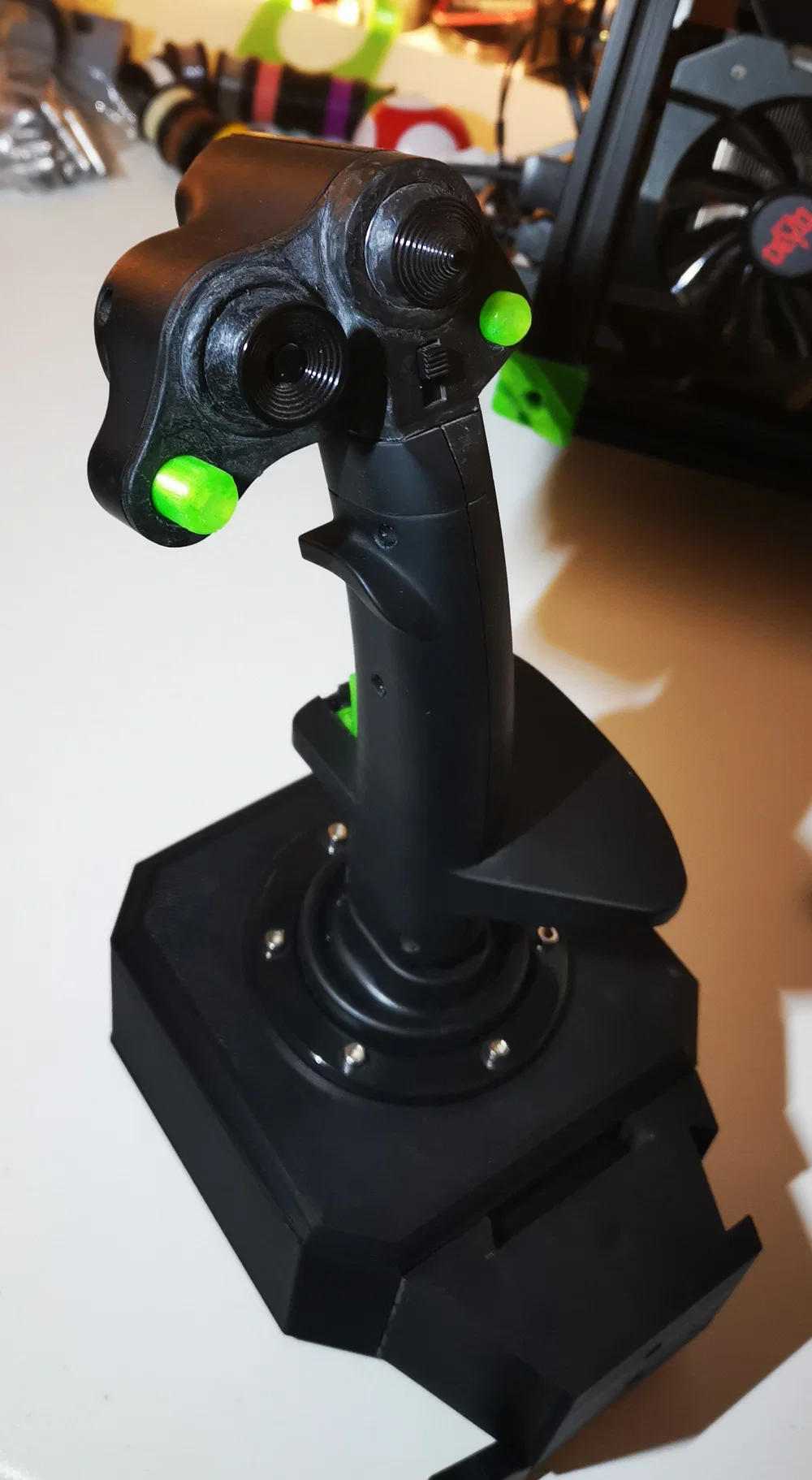

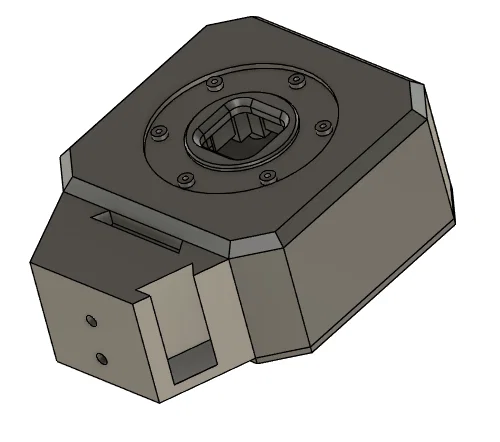

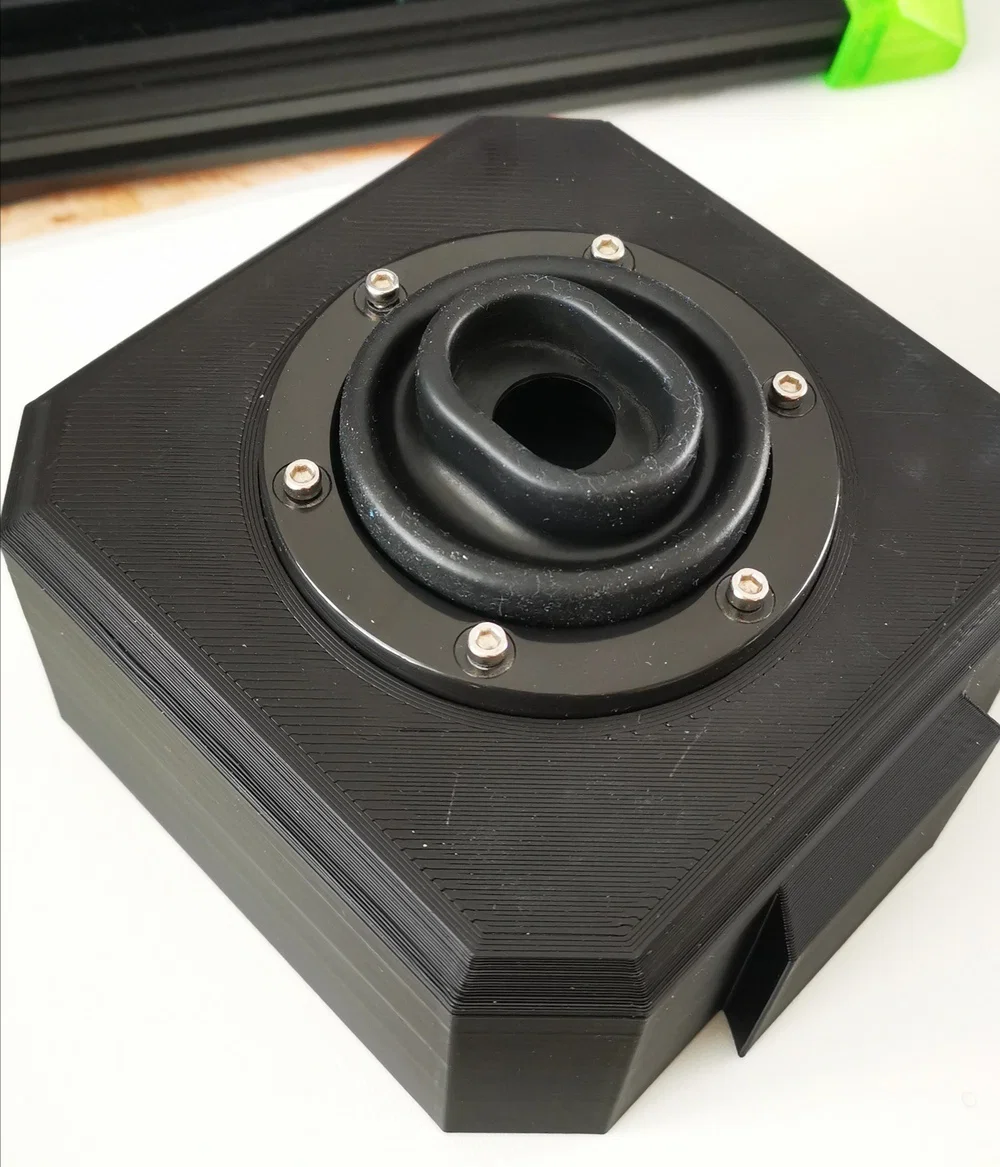

• mình cũng rework lại phần đế Defender Cobra M5 để nó nhỏ gọn hơn nhiều

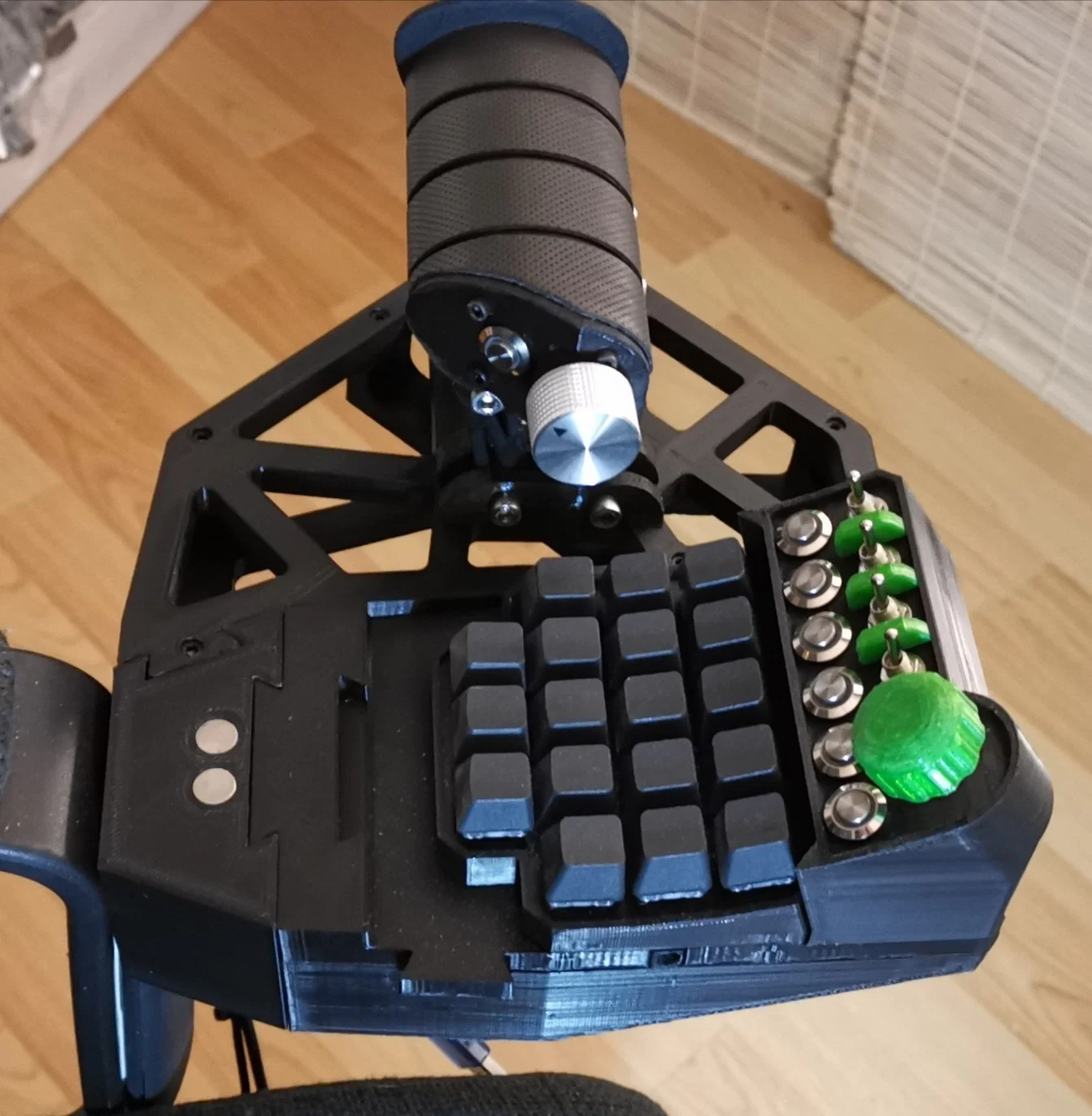

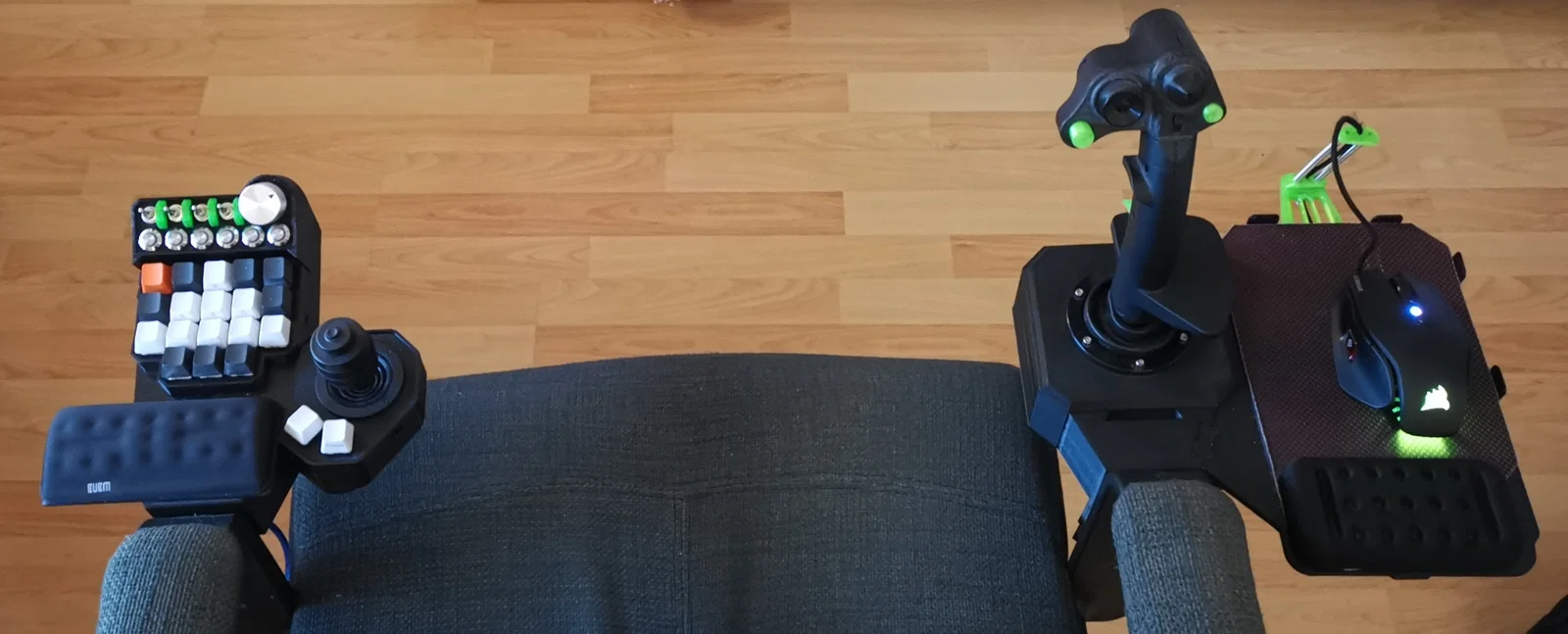

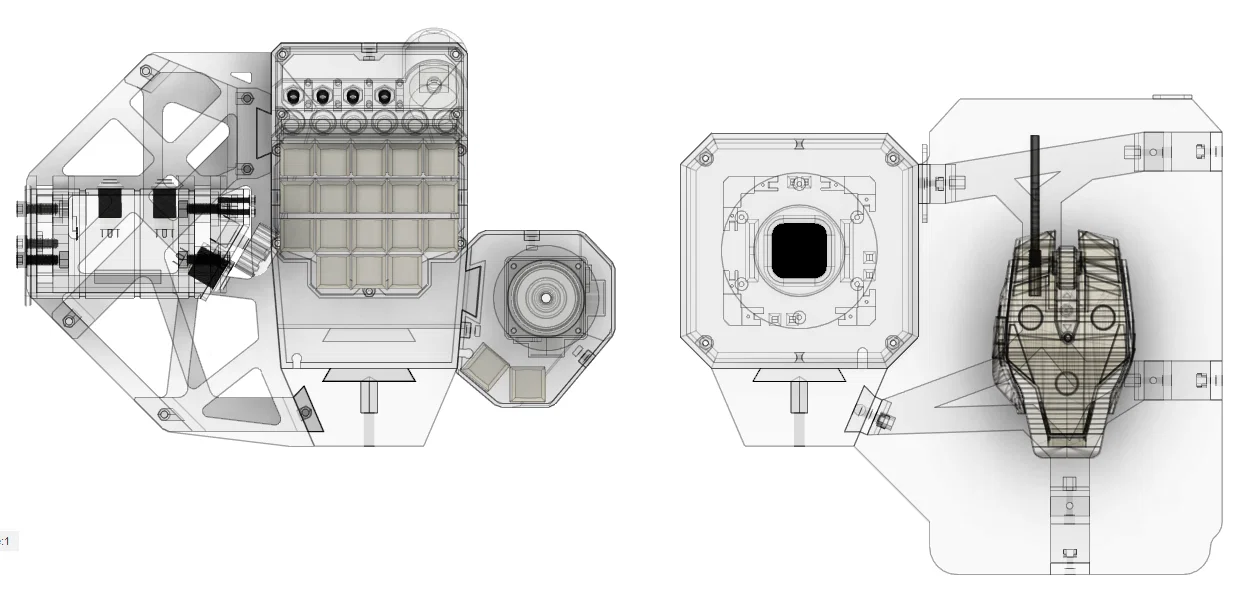

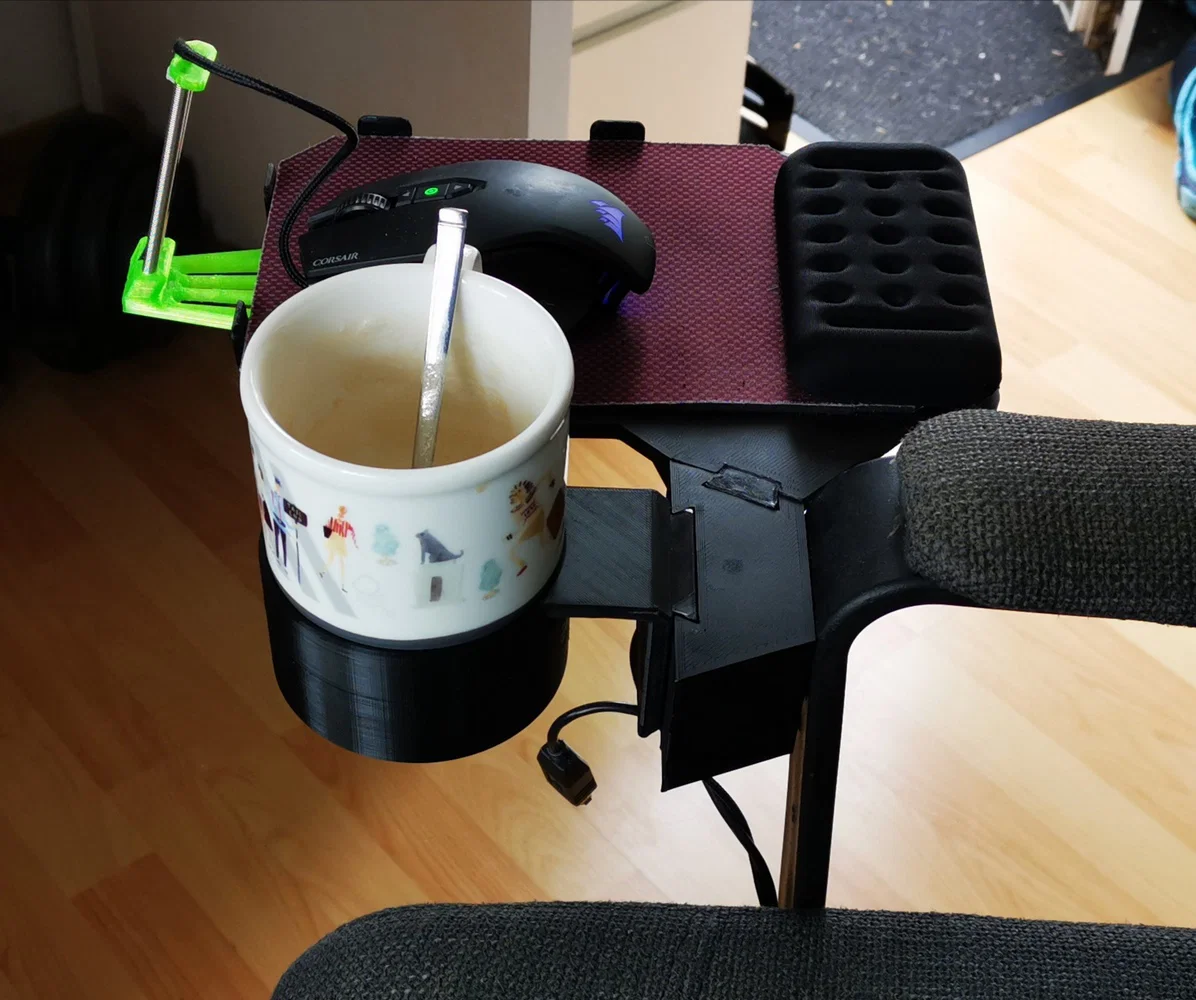

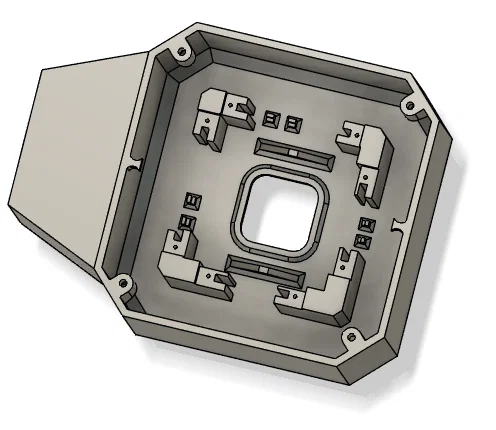

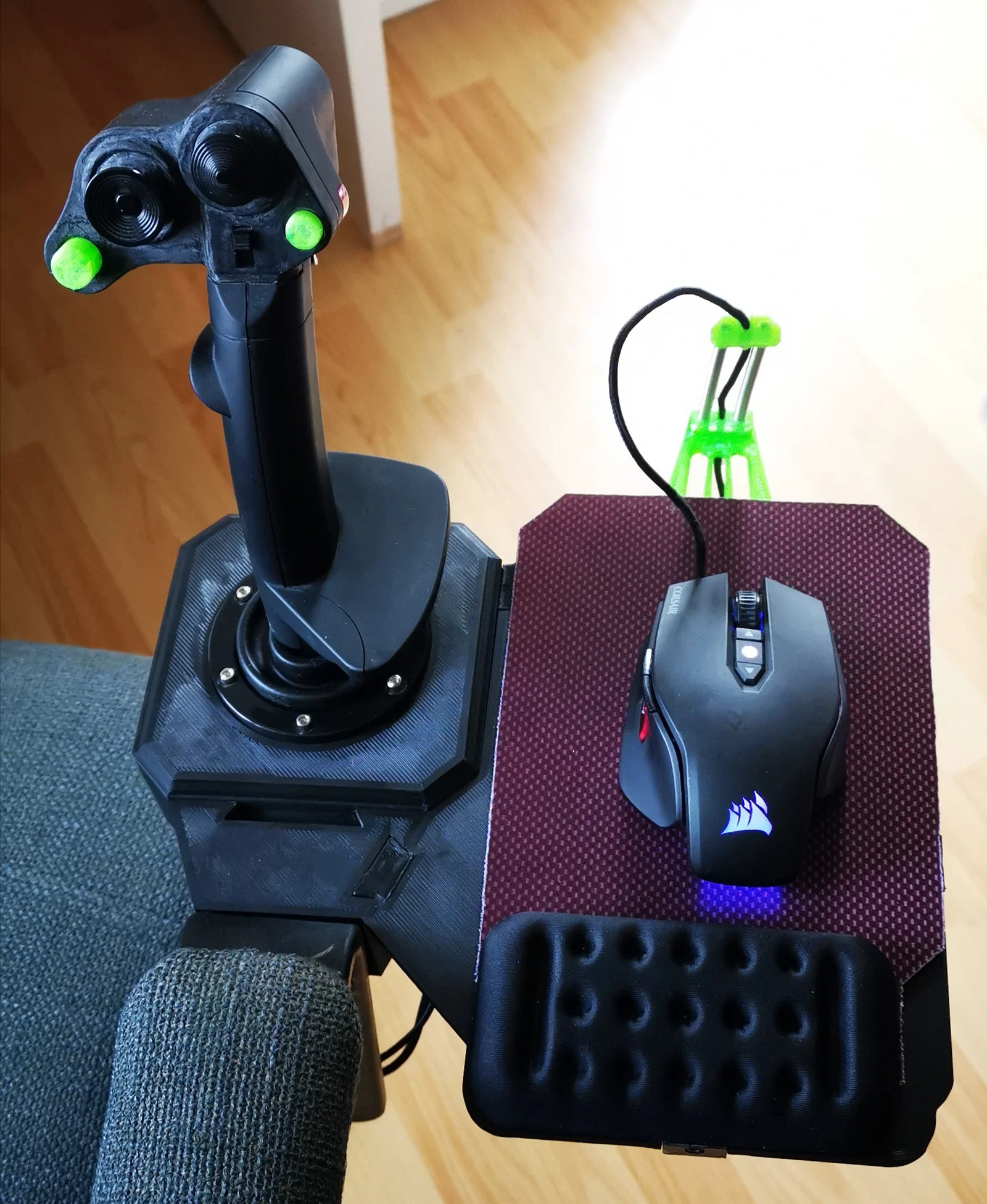

• thiết kế để gắn lên ghế, có sẵn ngàm cho IKEA Markus và Backforce One

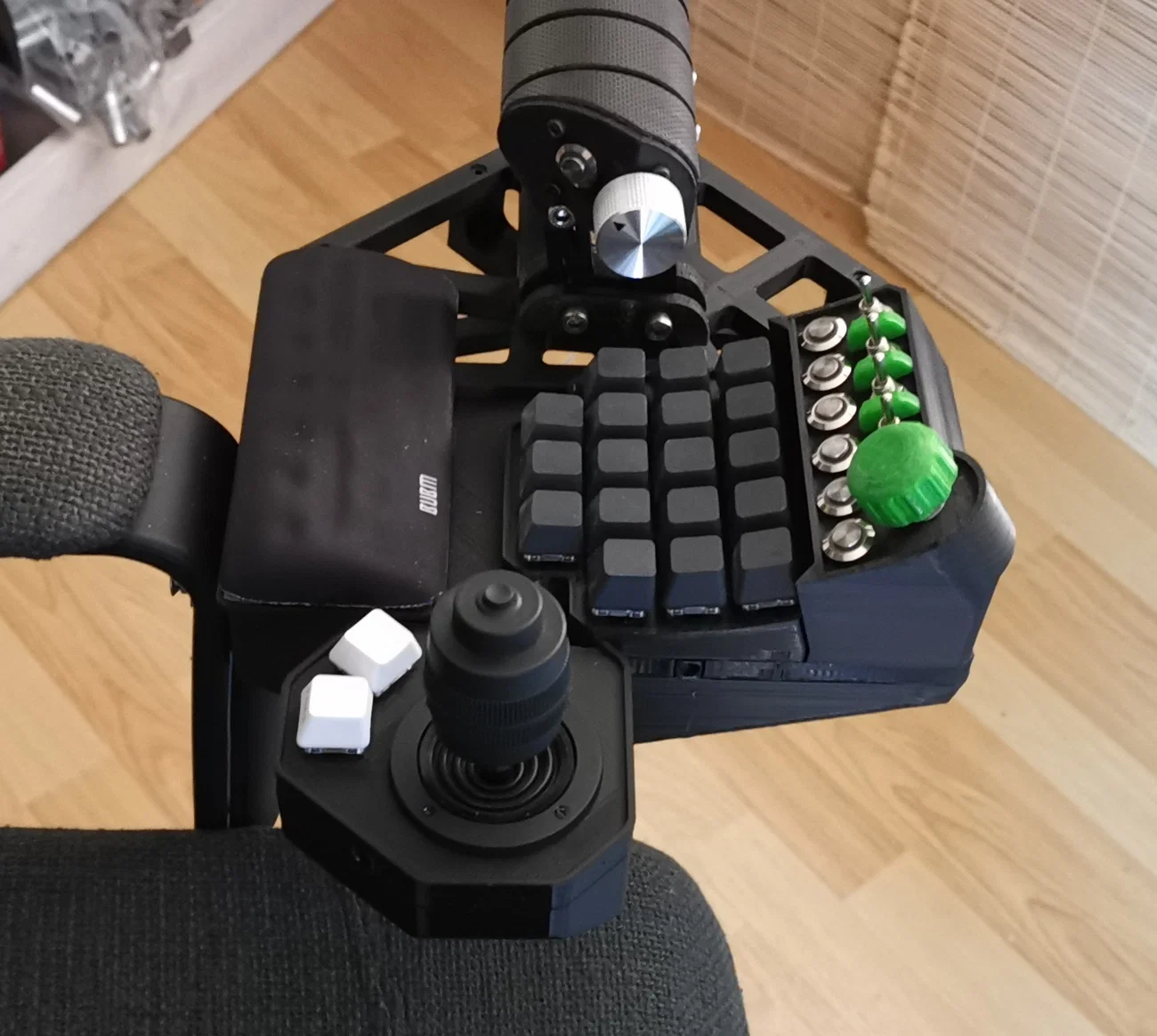

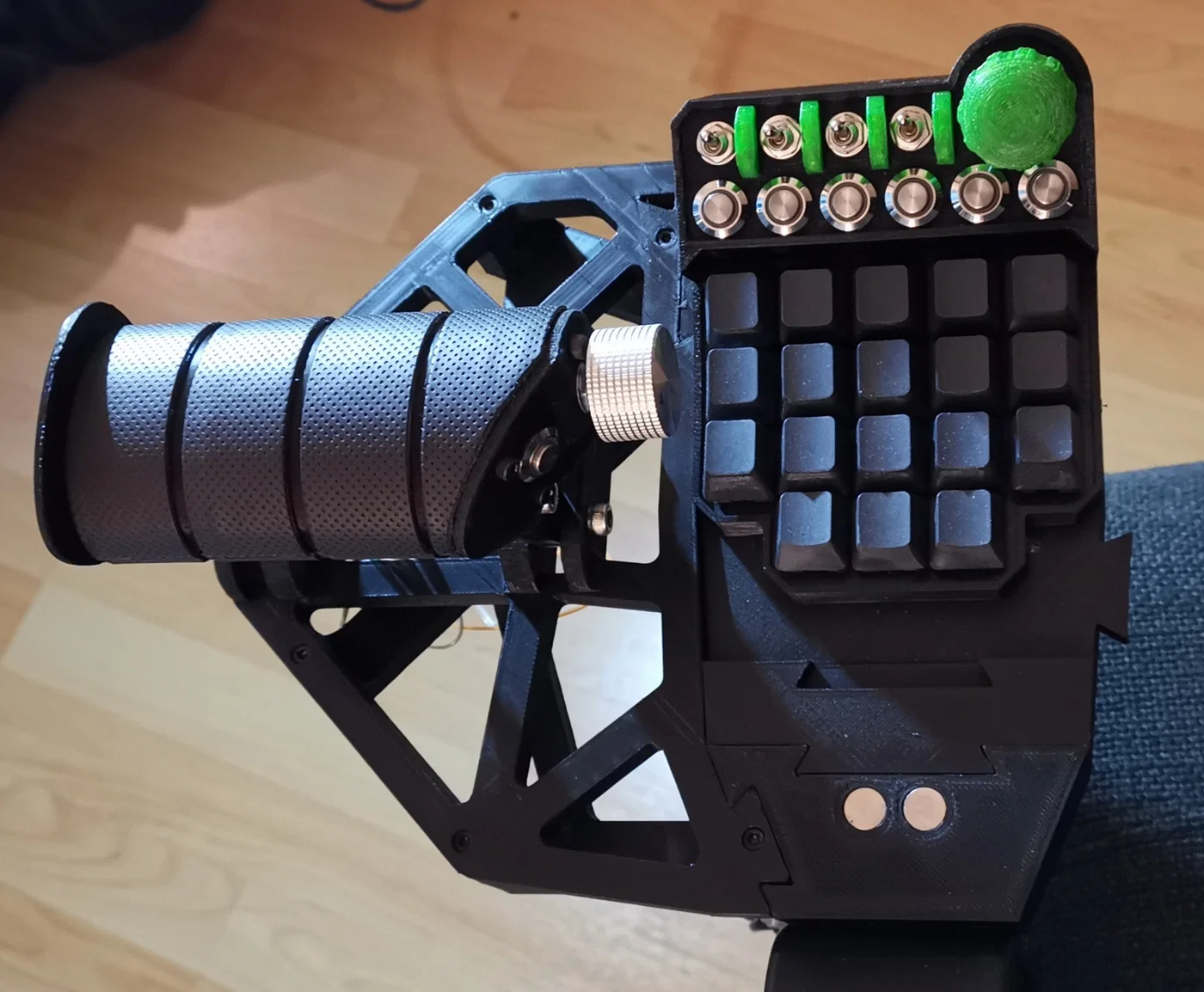

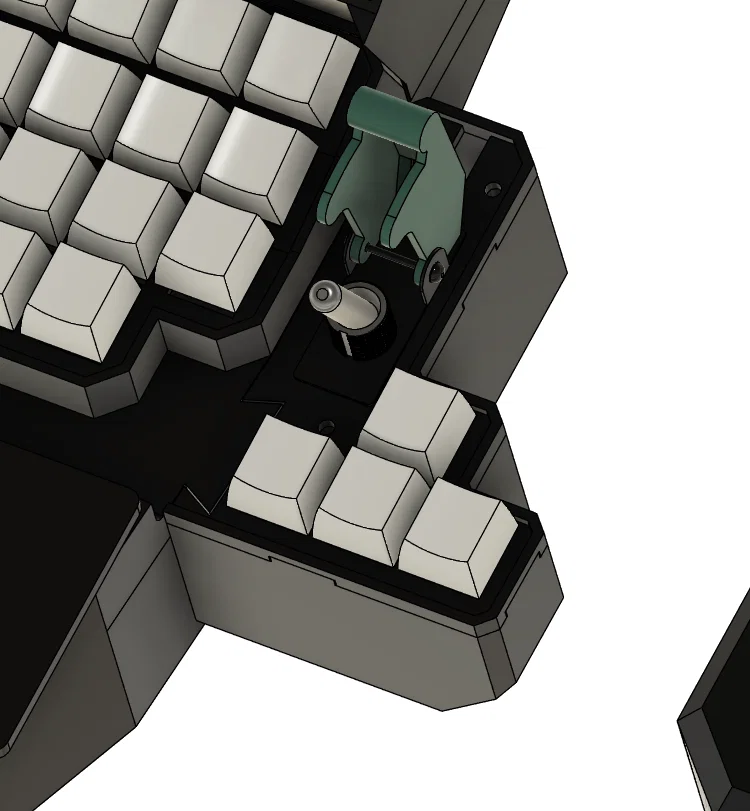

• hiện có thêm 3 addon cho ngón cái bên trái: 2 cái làm với mục tiêu StarCitizen (dĩ nhiên chơi game nào cũng được; joystick nhỏ cũng rất hợp cho mấy game kiểu farming), cái còn lại cho Helldivers2 và thiên về “đồ chơi” hơn

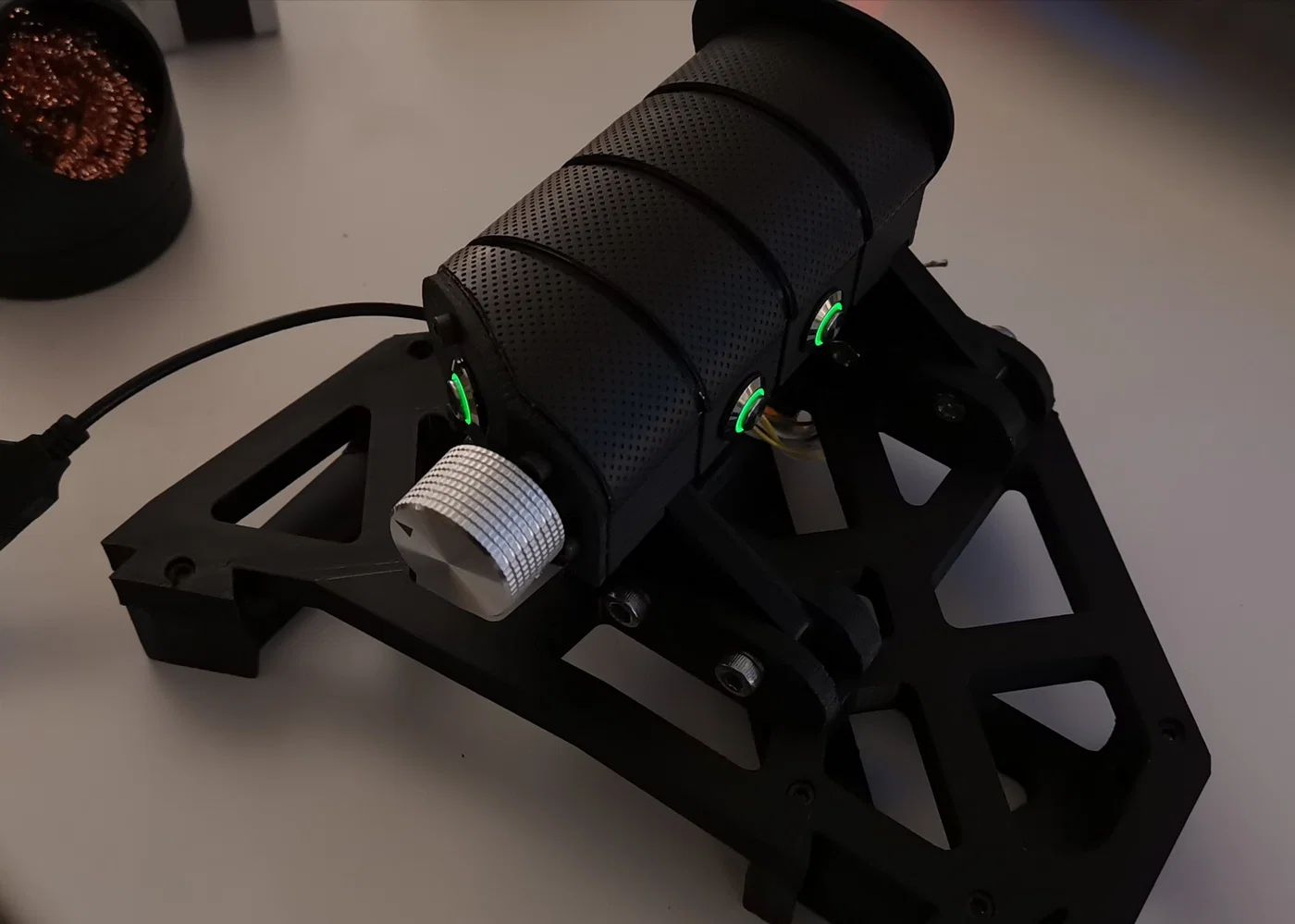

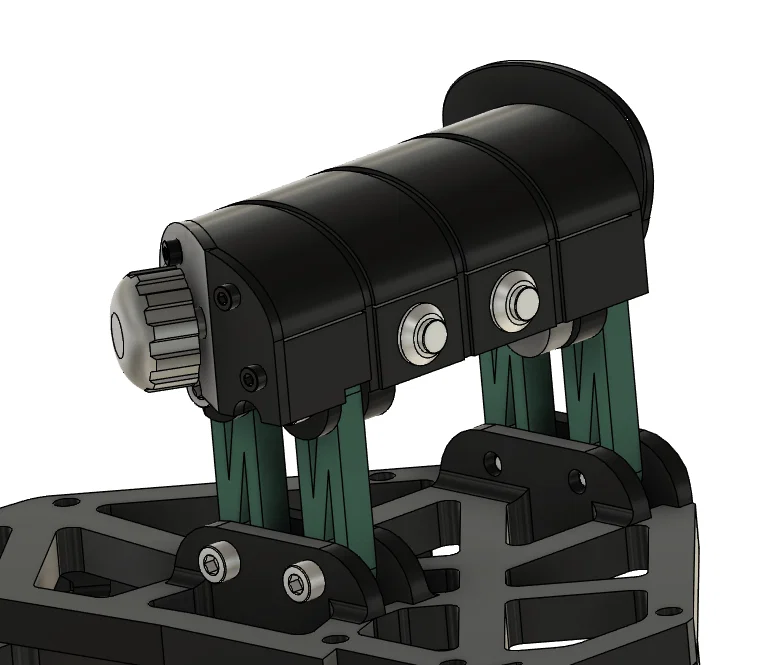

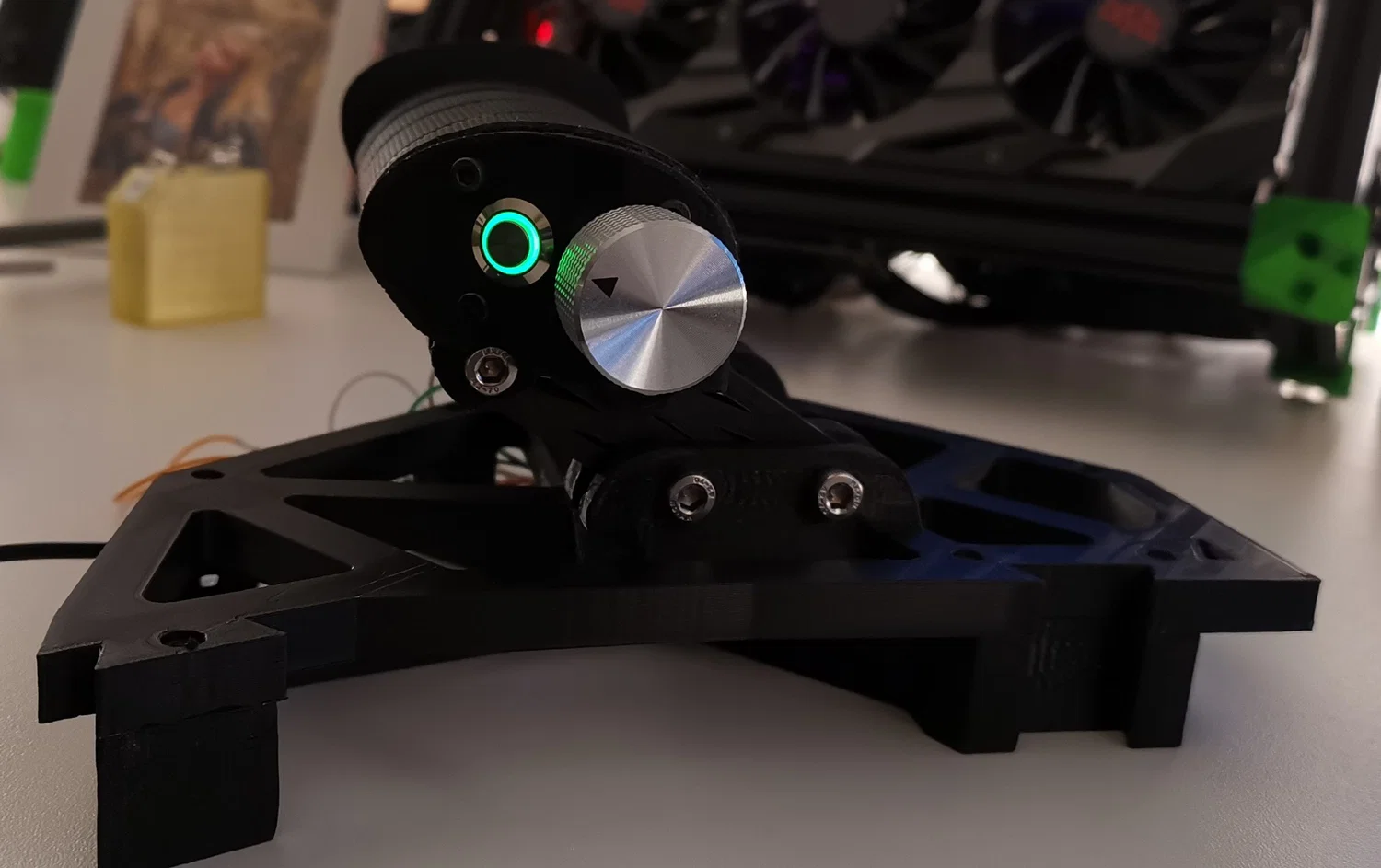

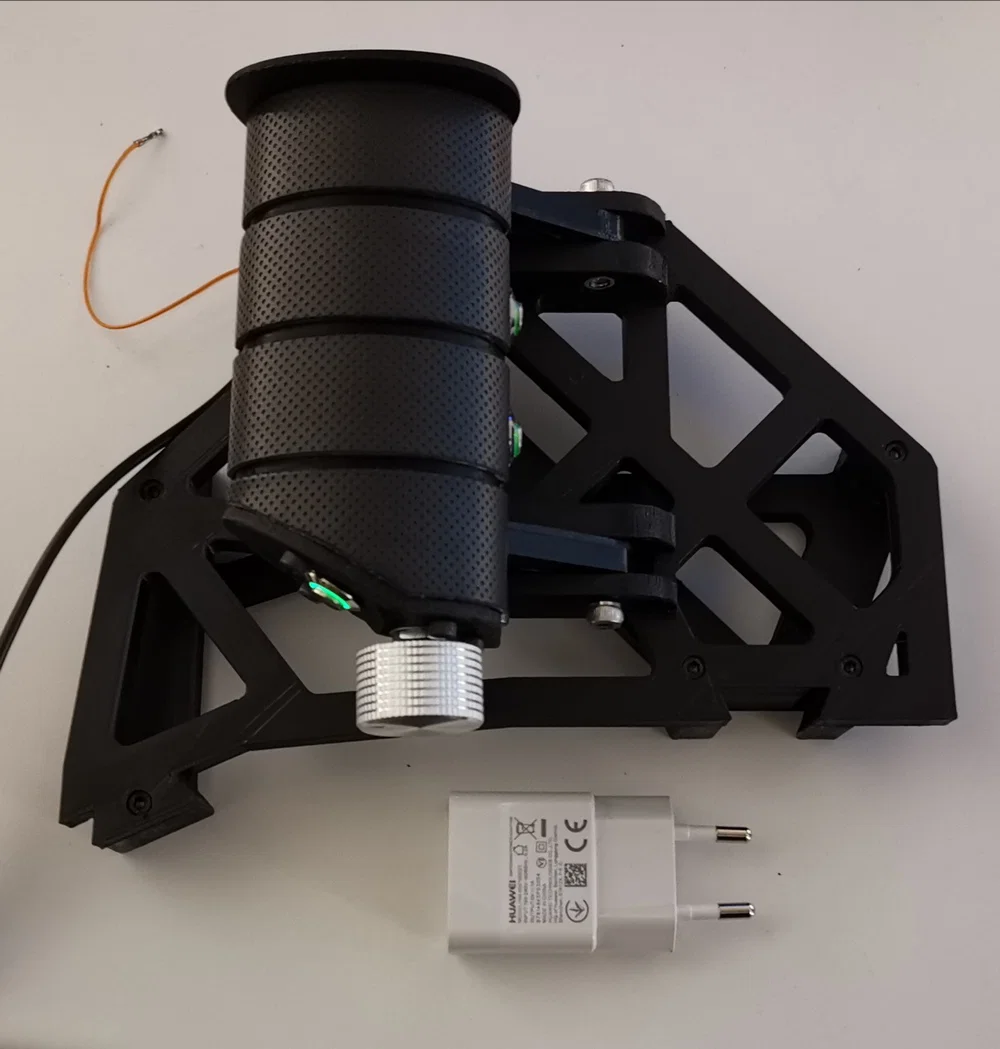

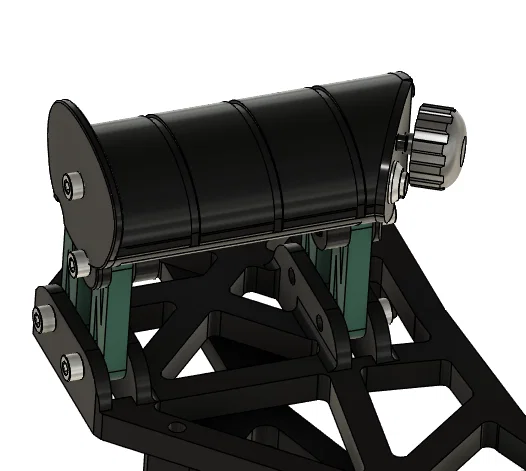

• chuyển động của throttle hiện chưa ngon lắm, mình phải thiết kế lại. Chắc kịp lúc StarCitizen lên live, tức là… 2030.

Print instructions

Tất cả file đều được làm với mục tiêu 3D printing.

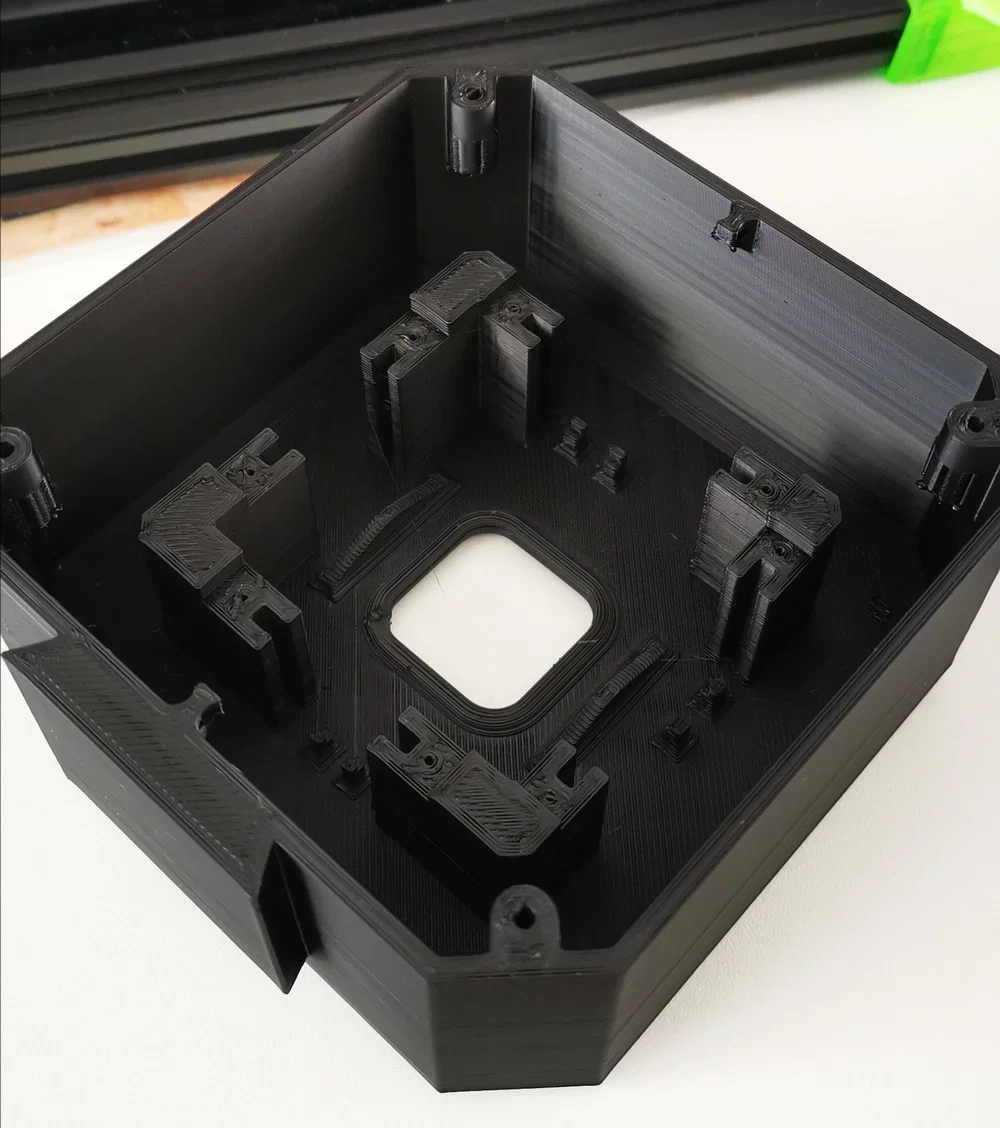

Đa số có thể in mà không (!) cần support, hoặc ít nhất chỉ cần một chút.

BOM:

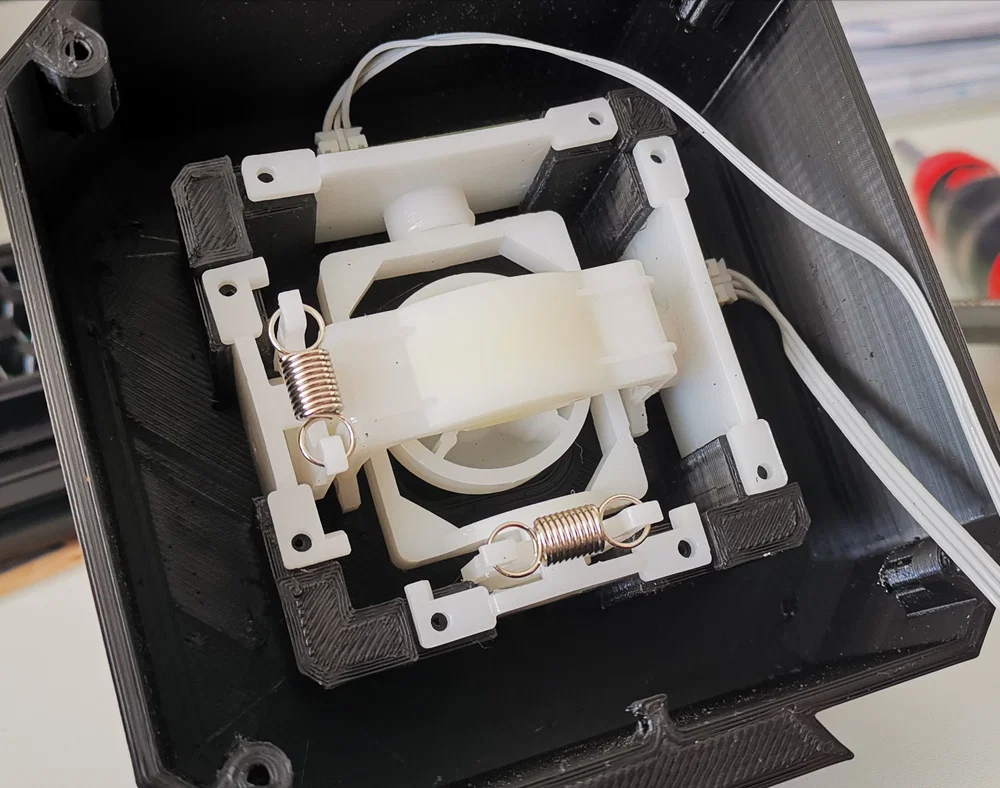

Mình không có BOM chuẩn, vì nó modular và tùy bạn muốn làm cấu hình nào, nhưng dưới đây là các món chính: - phần brain luôn là Bluepill. Mua rẻ trên AliExpress, cỡ 2–3€ một cái. Nhớ lấy bản USB-C, vì Micro USB là chuyện của ngày hôm qua rồi. - potentiometers là loại phổ thông 10kOhm - minijoysticks là JH-D400X-R4, giá 10–15€ một cái. Nó cho 4 trục (axis) và 1 nút bấm trên đỉnh - keys (switch) thì mình dùng Cherry red, 25€ cho 50 cái (giá dĩ nhiên tùy loại bạn chọn).
Mình cũng muốn dùng blue nhưng tiếng clicky làm vợ mình khó chịu nên thôi.

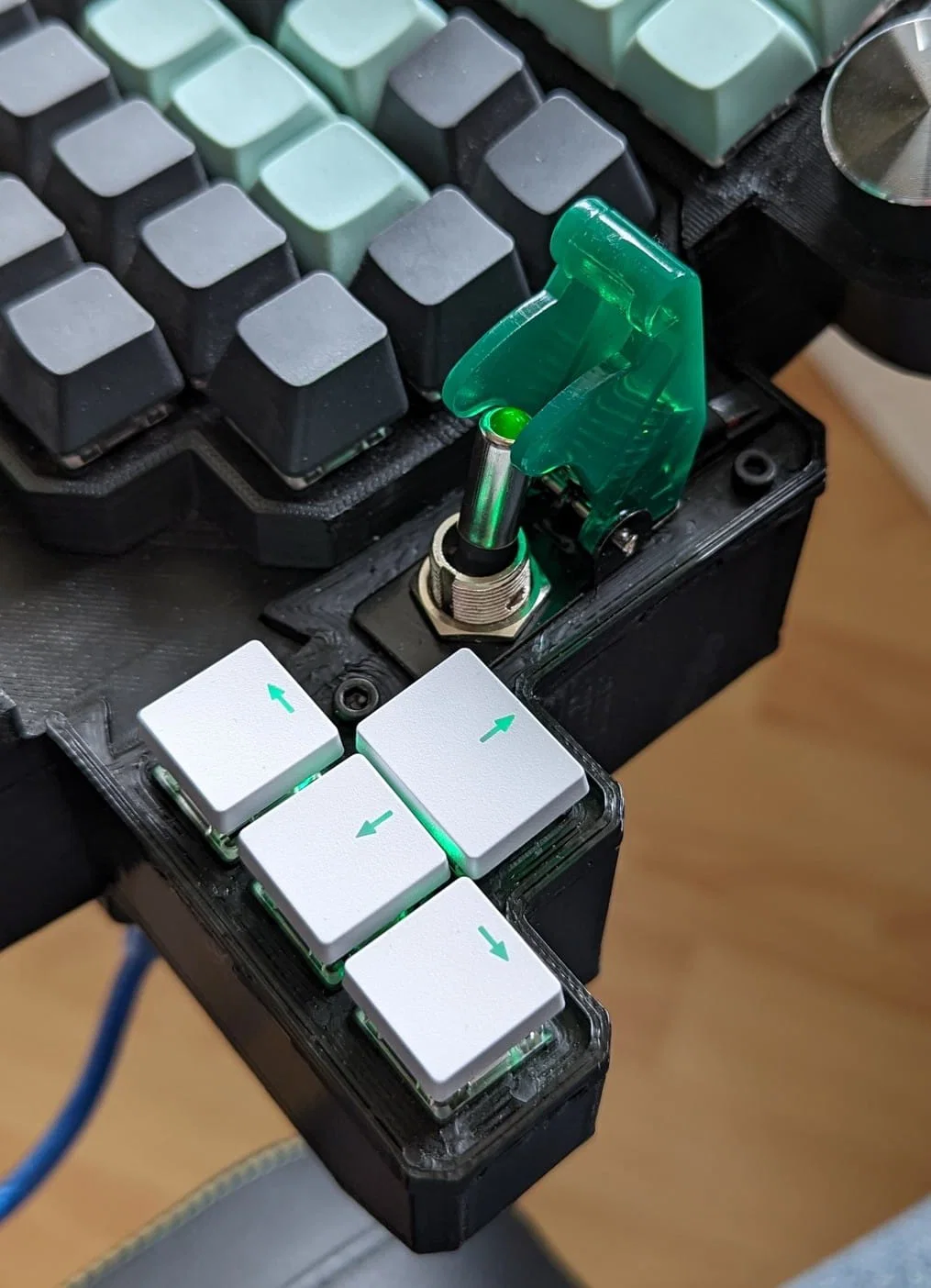

Thiết kế được model để kiểu push-fit, bạn có thể nhấn bất kỳ switch chuẩn nào vào, nên không quan trọng là Cherry chính hãng, clone, Kailh, hay gì khác—đều vừa.
Nhớ là switch luôn không kèm keycap (!). Cứ đặt keycap bạn thích. - rotary encoders (như trên throttle và cho volume/mute) là EC11 có pushbutton; mua 10 cái cỡ 3,50€. - mỗi module cũng cần một usb-c cable có data để nối vào Bluepill. Mình mua loại 10cm trên AliExpress, khoảng 30 cent/cái - mỗi bên ghế mình còn gắn một USB hub 4 port. Hub bên trái cắm vào hub 4 port bên phải, và như vậy mình có một sợi cáp USB dài 1m đi kèm. Hub bên phải thì cắm vào một sợi cáp USB male to female dài 2m, vì mình không tìm được hub nào có sẵn cáp USB dài 2m. Nghĩa là cuối cùng chỉ có 1 sợi cáp đi từ ghế lên PC.
Sợi này được cố định hai đầu bằng dây rút (cableties), để lỡ bạn vấp dây cũng không kéo bung cổng ở hai bên.
Nhớ chọn cáp có chất lượng; mình trả 15€ cho loại bện (braided) và tới giờ vẫn ổn sau nhiều năm. - một mớ diode 1N4001. Khoảng 1,50€ cho 100 cái.

Electrical:
Để làm mọi thứ chạy được, bạn chỉ cần dây điện loại thường (đồ dư trong nhà cũng được) và diode. Mình lúc nào cũng dùng 1N4001 cho mọi thứ.

Để tham khảo cách đi dây cho project của bạn, cũng như đặt diode ở đâu và theo chiều nào, vui lòng xem FreeJoy wiki; đặc biệt phần “connecting buttons directly to controller” (trường hợp này là keys, nhưng không khác gì):
https://github.com/FreeJoy-Team/FreeJoyWiki
