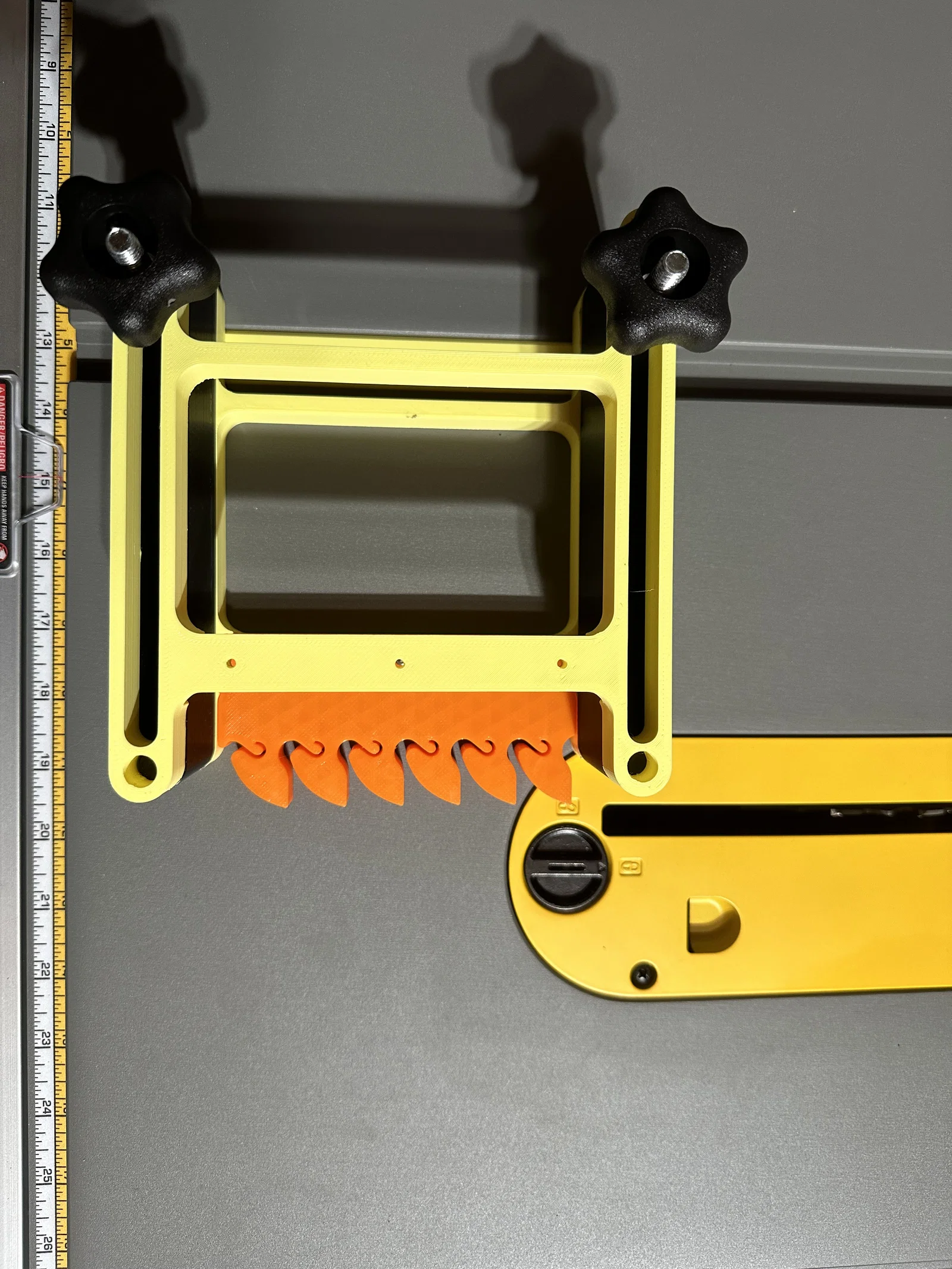

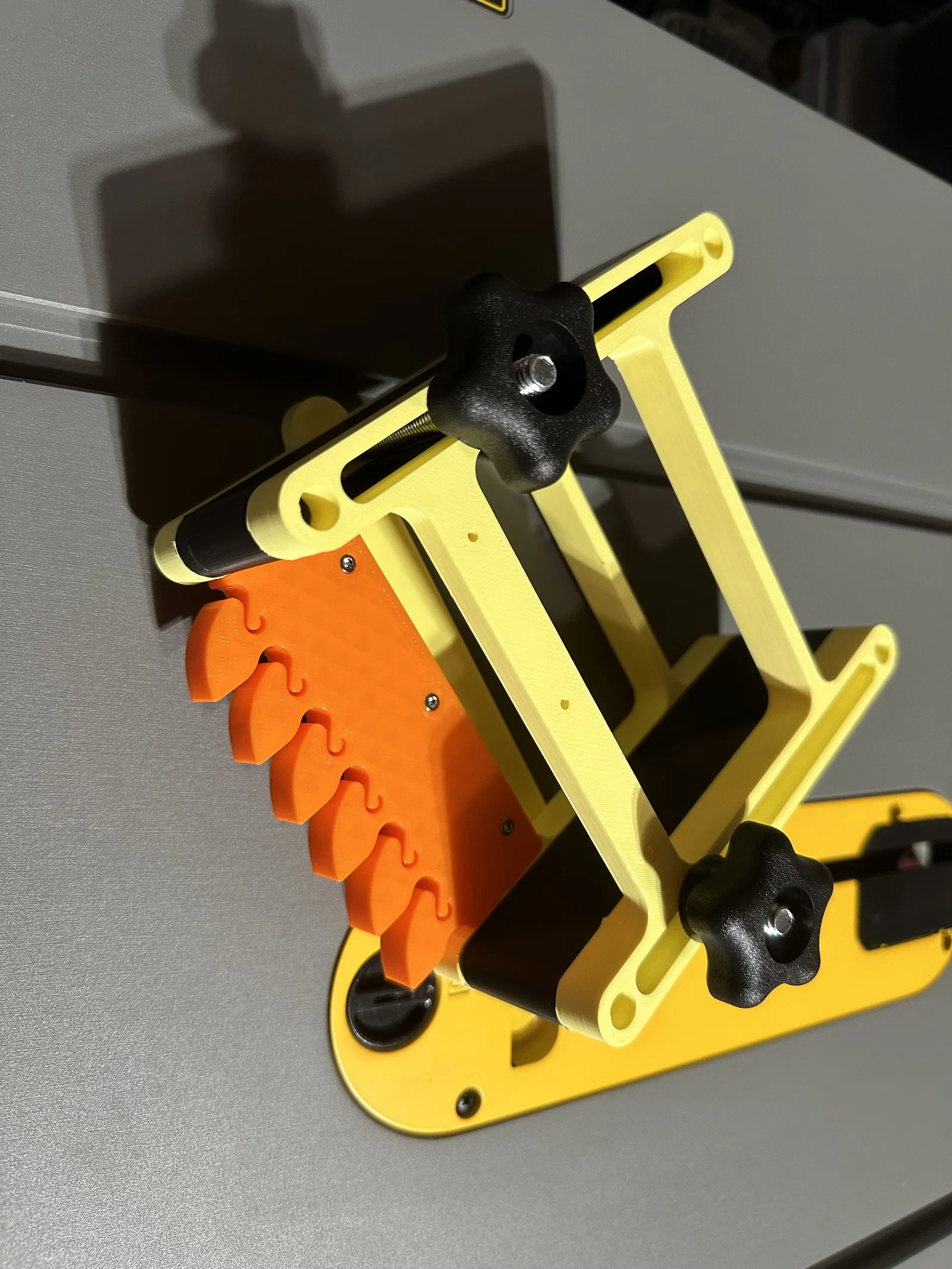

Featherboard xếp chồng, đầu thay thế (tối ưu 5/16" & Dewalt Table Saw 7491)

Mình rất thích thiết kế đầu thay thế được từ mẫu Featherboard with Replaceable Heads (m6) nhưng một số chỗ của bản gốc lại không hợp với nhu cầu của mình lắm. Vì vậy mình đã chỉnh lại thiết kế để dùng được ốc và bu-lông 5/16", đồng thời tối ưu cho máy cưa bàn Dewalt 7491.

In gì?

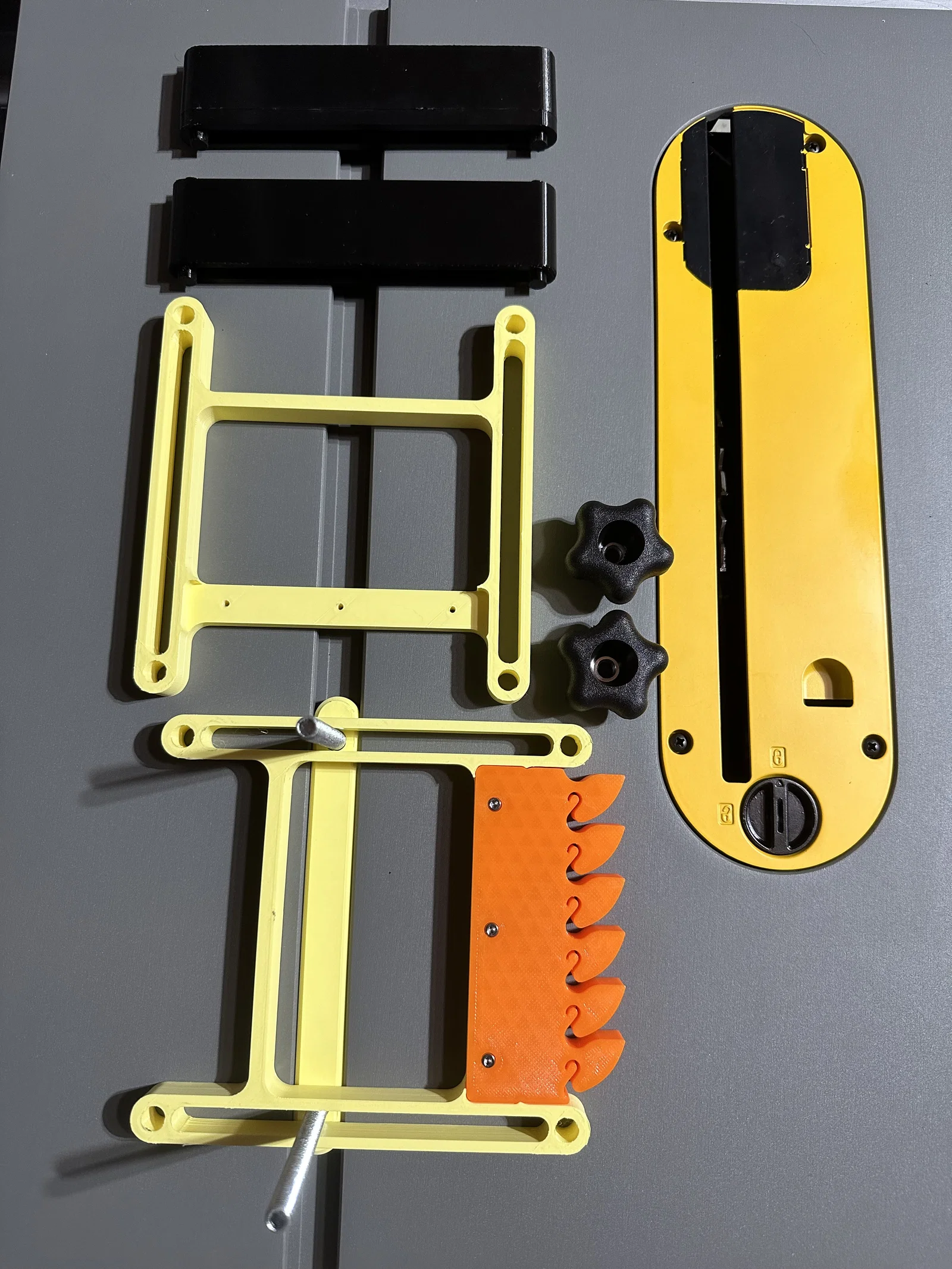

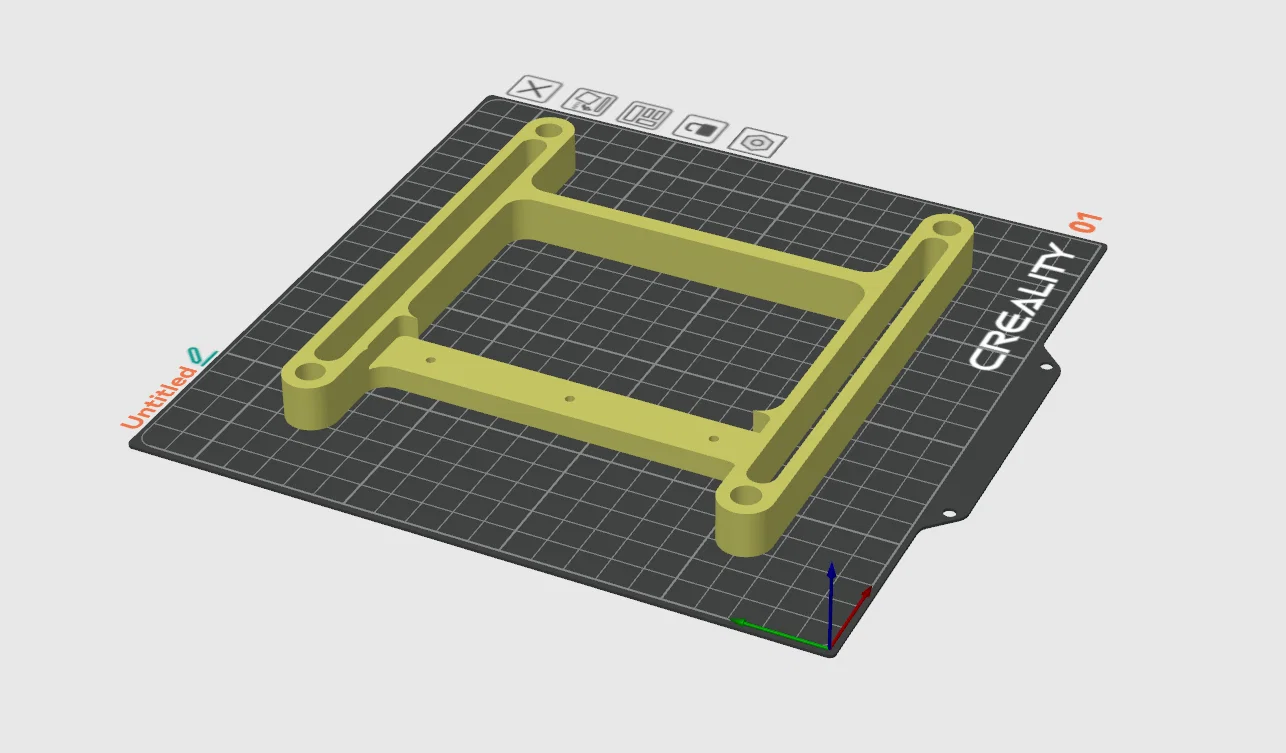

• 1 cái Phần chính

  • main_body_5_16.stl
  • Không cần support

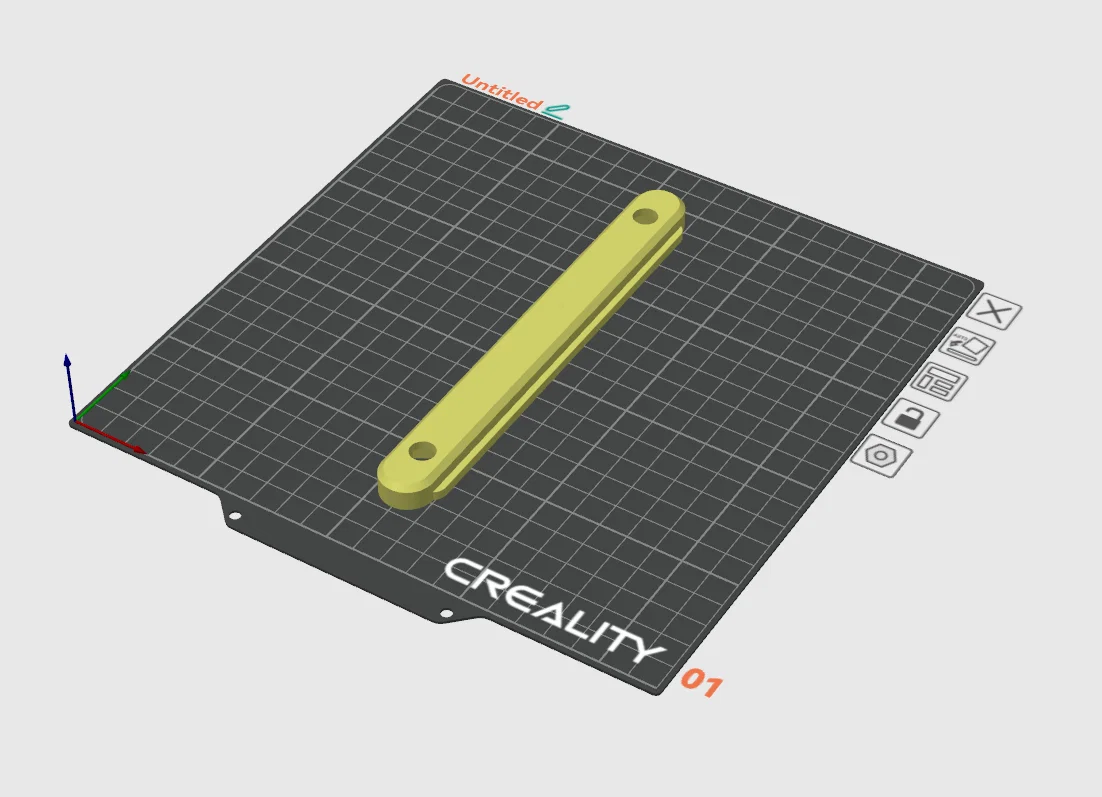

• 1 cái Thanh trượt miter cho rãnh t-slot

  • Nếu máy cưa bàn của bạn là Dewalt, in miter_t_slot_5_16_dewalt_7491.stl. Mình nghĩ có thể sẽ vừa với các máy cưa bàn Dewalt khác nữa, nhưng mình không có cách nào để xác nhận.
  • Bạn có thể dùng miter_t_slot_5_16_dewalt_7491_test_print.stl để test nhanh xem có hợp với máy của bạn không trước khi in cả thanh.
  • Với máy khác, bạn có thể xem miter_t_slot_5_16.stl (mình chỉnh dựa trên mẫu gốc) có đáp ứng nhu cầu không. Mình chưa in bản này nên nếu không vừa, bạn có thể tìm các mẫu miter bar khác ở đây hoặc trên website khác.
  • Có thể cần support để lỗ cho đầu bu-lông lục giác (hex head) được sạch/đẹp hơn.

• 2 cái Núm vặn (Knob)

  • knob_5_16.stl
  • Mình chưa in mẫu này vì mình đã có sẵn núm sao (star knobs) 5/16" từ dự án trước. Mình không đảm bảo là nó sẽ chạy ngon. Nếu không hợp, bạn có thể chọn mẫu khác như hoặc mẫu này.

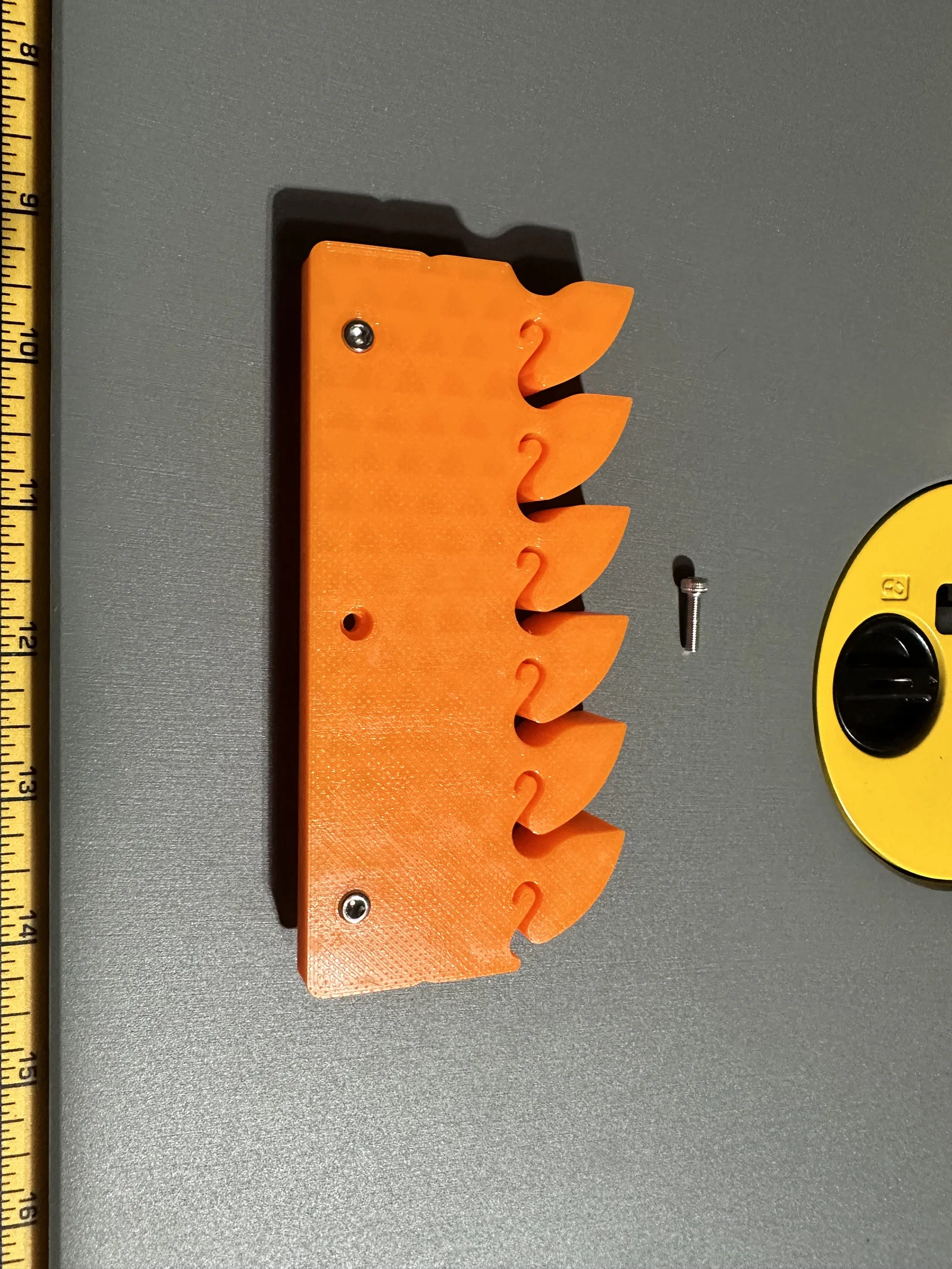

• Feathers

  • Vui lòng in một hoặc nhiều cái từ file của mẫu gốc.

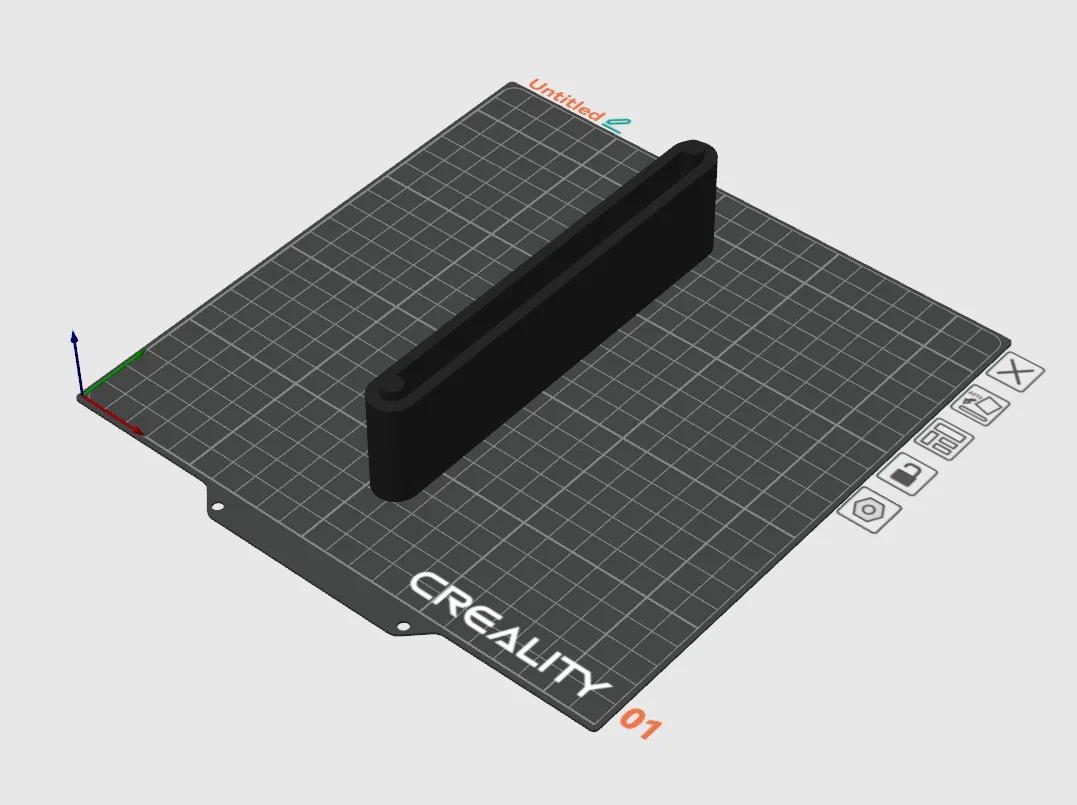

• (Tuỳ chọn) 2 cái Spacer

  • spacer_40mm.stl
  • Chỉ in khi bạn cần featherboard cao hơn. Và nhớ in thêm một bộ featherboard nữa.
  • Cần support.

Yêu cầu phần cứng (Hardware Requirement)

Lưu ý: chiều dài bên dưới là chiều dài tổng, không phải chỉ phần ren.

• 3 con M3 x 15mm SHCS để bắt feathers vào tấm.
• 2 bộ ốc và bu-lông lục giác 5/16" (bu-lông dài 2" là đủ) để kẹp featherboard vào máy cưa bàn.

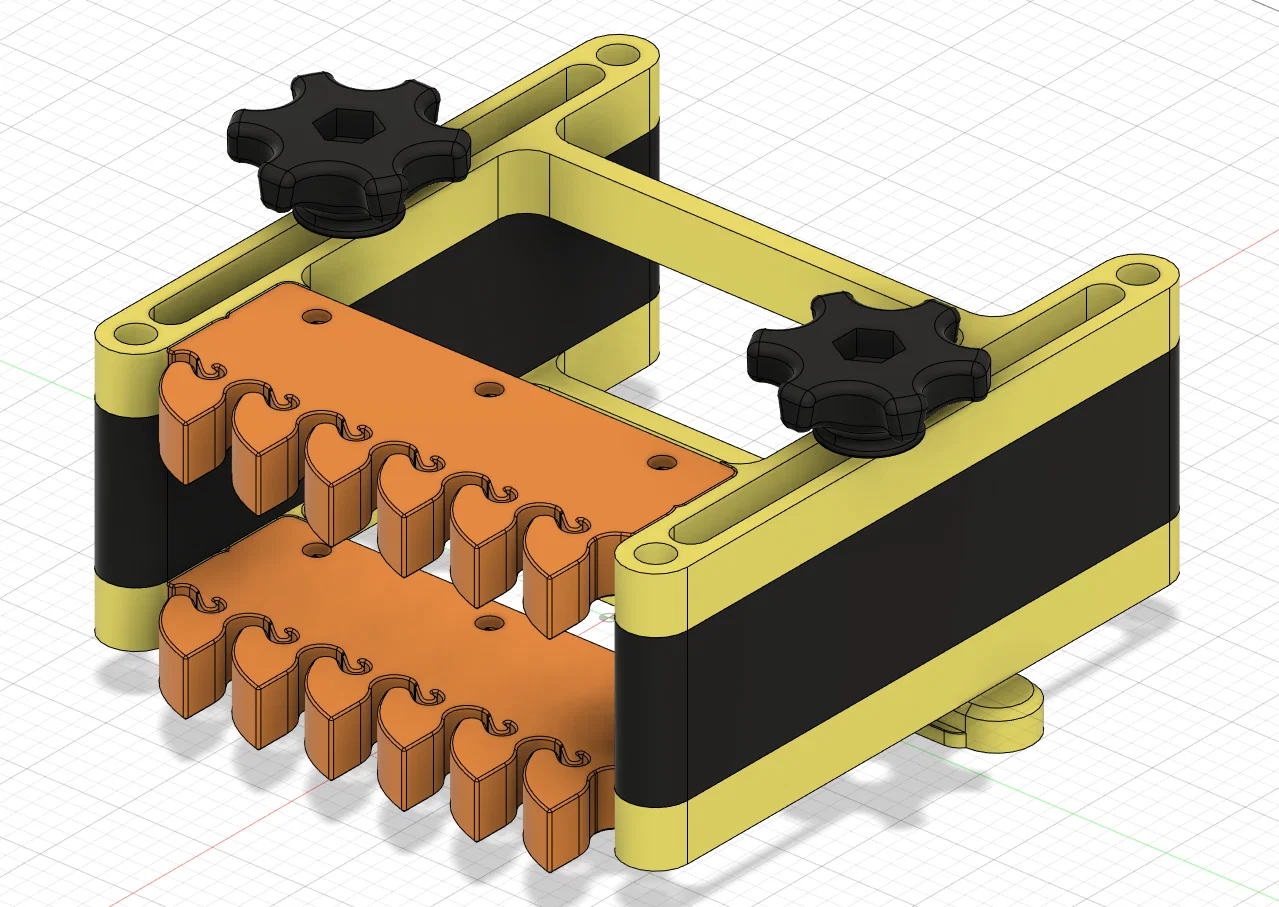

  • Với bản featherboard đôi, bạn sẽ cần bu-lông dài 4". Số đo có thể thay đổi tuỳ theo chiều cao núm vặn (knob) của bạn.

Ghi chú (Note)

• Có kèm file .step và .f3d (Fusion 360). Bạn cứ thoải mái chỉnh sửa và chia sẻ lại với cộng đồng. Nếu dùng Fusion 360, bạn có thể thử đổi các giá trị parameter để chỉnh model nhanh. Tuy nhiên mình không biết là lúc nào cũng sẽ hoạt động ổn hay không.
• Mình thiết kế spacer để lắp hơi lỏng với phần chính vì chỉ muốn canh thẳng hàng dễ hơn khi lắp spacer vào. Bạn có thể để lại bình luận nhờ mình làm mẫu mới, nhưng chắc chắn sẽ nhanh hơn nếu bạn tự chỉnh thiết kế theo ý bạn.
