FilterVzero – Lọc than hoạt tính cho Voron v0

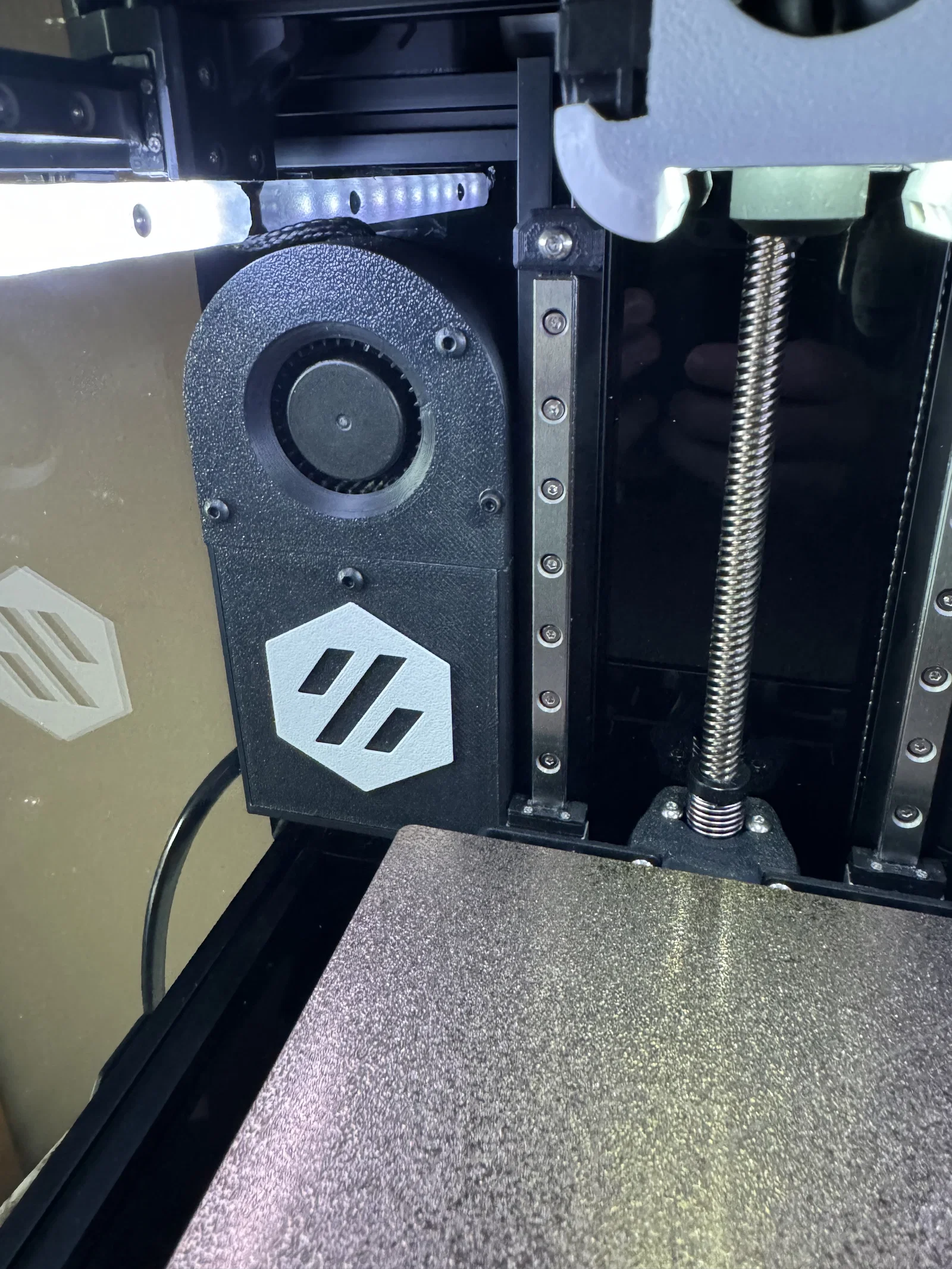

Đây là một active carbon filter cho Voron v0 (đã test trên v0.2), thiết kế từ đầu nhưng lấy cảm hứng từ các filter Nevermore Micro (https://github.com/nevermore3d/Nevermore\_Micro) và MFNano (https://github.com/MapleLeafMakers/MFNano). Nó lớn hơn MFNano nhưng nhỏ hơn Nevermore, nên tận dụng được tối đa khoảng trống dọc theo mặt lưng máy in, phía bên trái trục Z. Tất cả các phần đều có thể in ngay trên chính con v0.

Phần cứng cần có:

1. Quạt blower 5015
2. Vít M3x6 (x5)
3. Đai ốc M3 (x2)
4. Vít và đai ốc M2x20
5. Heat set insert (M3, dài 4mm và OD 5mm)
6. Nam châm 6x3mm (x8)
7. Hạt than hoạt tính (tìm nguồn theo hướng dẫn của Nevermore)

Hướng dẫn lắp ráp:

1. In hết tất cả chi tiết. Phần plenum sẽ cần support bên trong rãnh lắp (mounting groove).
2. Ướm thử tất cả các phần và đảm bảo plenum có thể trượt vào ngàm/mount.
3. Gắn (có thể dán keo) nam châm vào plenum và base, nhớ chú ý đúng cực (polarity).
4. Nhét một đai ốc M2 vào phía sau plenum.
5. Ép heat-set insert vào cartridge base.
6. Cắt bỏ phần mặt trước, hai bên hông và phần lớn mặt sau của quạt. Chỉ chừa lại cánh quạt và hub, cùng một phần lưng phía sau cánh.
7. Luồn dây quạt qua phía sau plenum rồi dán cố định quạt. Keo nến (hot glue) dùng rất ổn và nếu lỡ canh sai thì gỡ ra cũng dễ. Ở mặt sau plenum có một lỗ nhỏ đánh dấu tâm quạt để canh cho chuẩn.

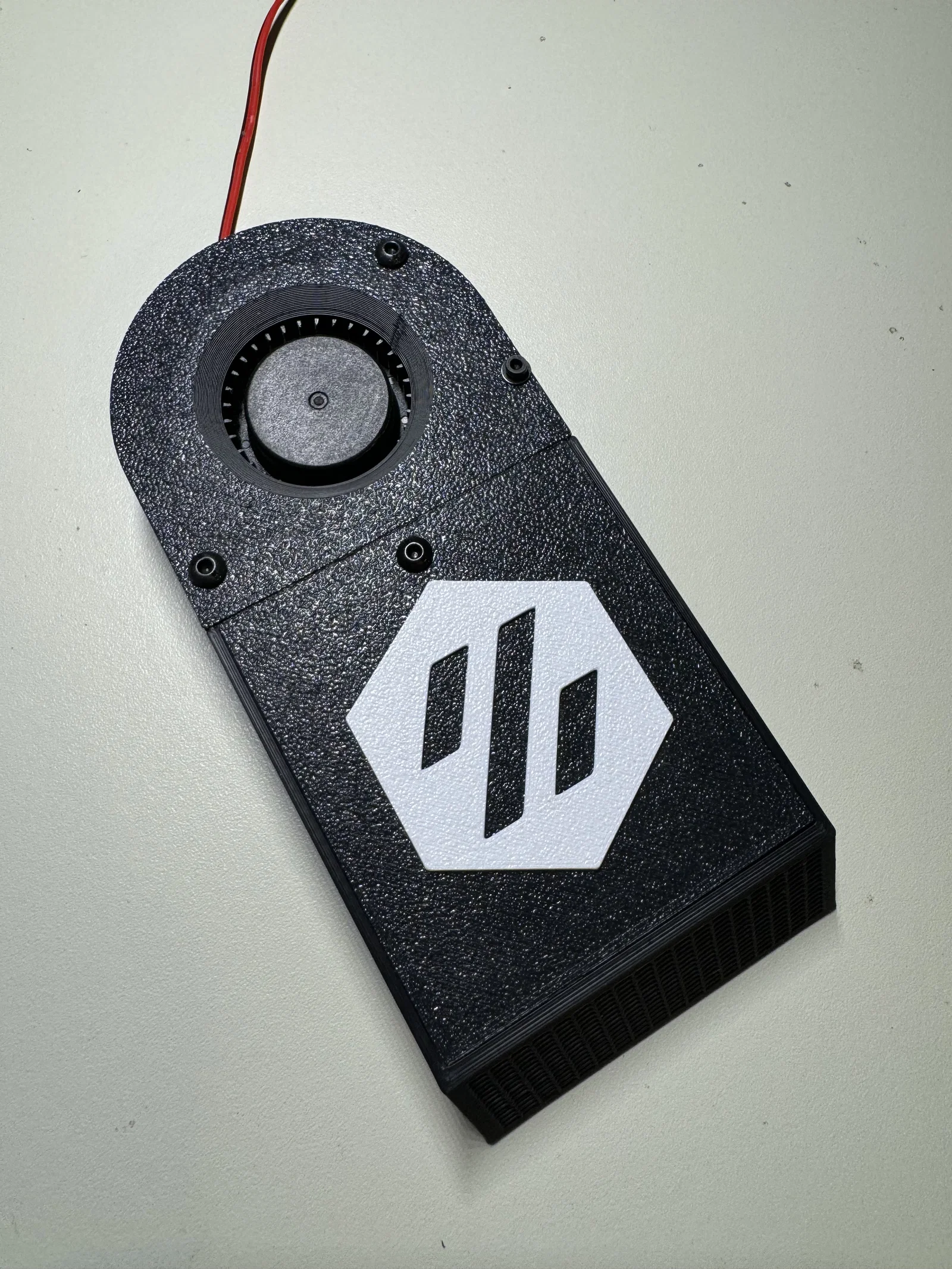

8. Bắt nắp plenum (plenum lid) vào base bằng 2 vít M3. Vít sẽ bắt thẳng vào nhựa.
9. Dán logo lên nắp. Các chốt nhỏ giúp canh vị trí, có thể bơm keo từ mặt sau để mặt trước nhìn sạch.

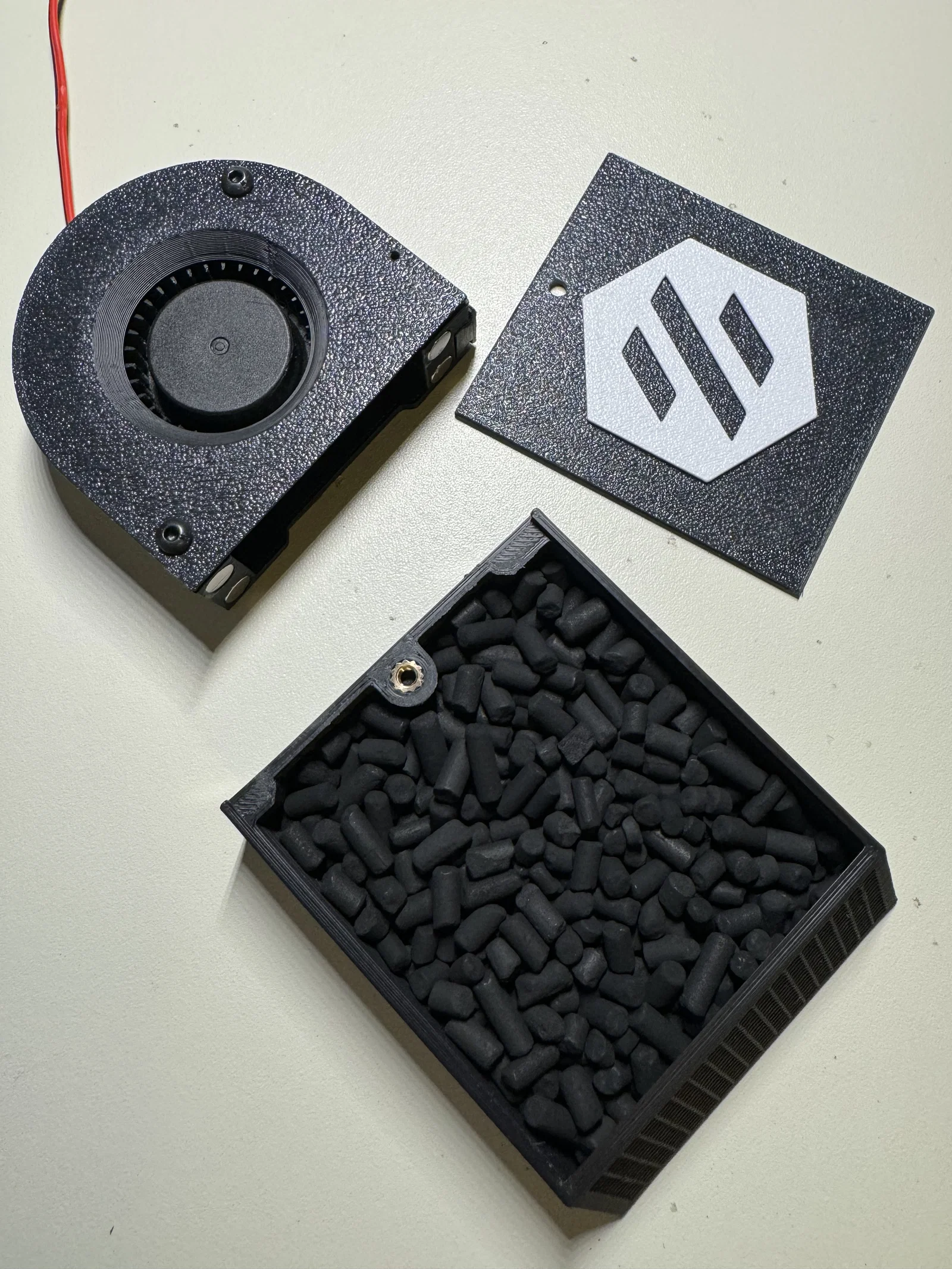

10. Đổ hạt than vào cartridge rồi trượt nắp vào, bắt vít cố định.
11. Lắp vít vào mount và vặn đai ốc. Trượt mount lên rail và cố định tại vị trí sao cho mép trên của mount cách đỉnh rail khoảng 53–55mm. Có thể bạn sẽ phải quay lại chỉnh nhẹ vị trí nếu ở các bước sau không lắp vừa plenum hoặc cartridge.
12. Trượt plenum lên mount, xoay nhẹ khi cần để tránh bị vướng các thanh nhôm định hình (frame extrusions).
13. Bắt plenum vào mount bằng vít M2x20.
14. Gắn cartridge lên thân.
15. Đi dây quạt theo ý bạn và cắm vào mainboard.
