Stand đặt máy sấy filament Sunlu S4

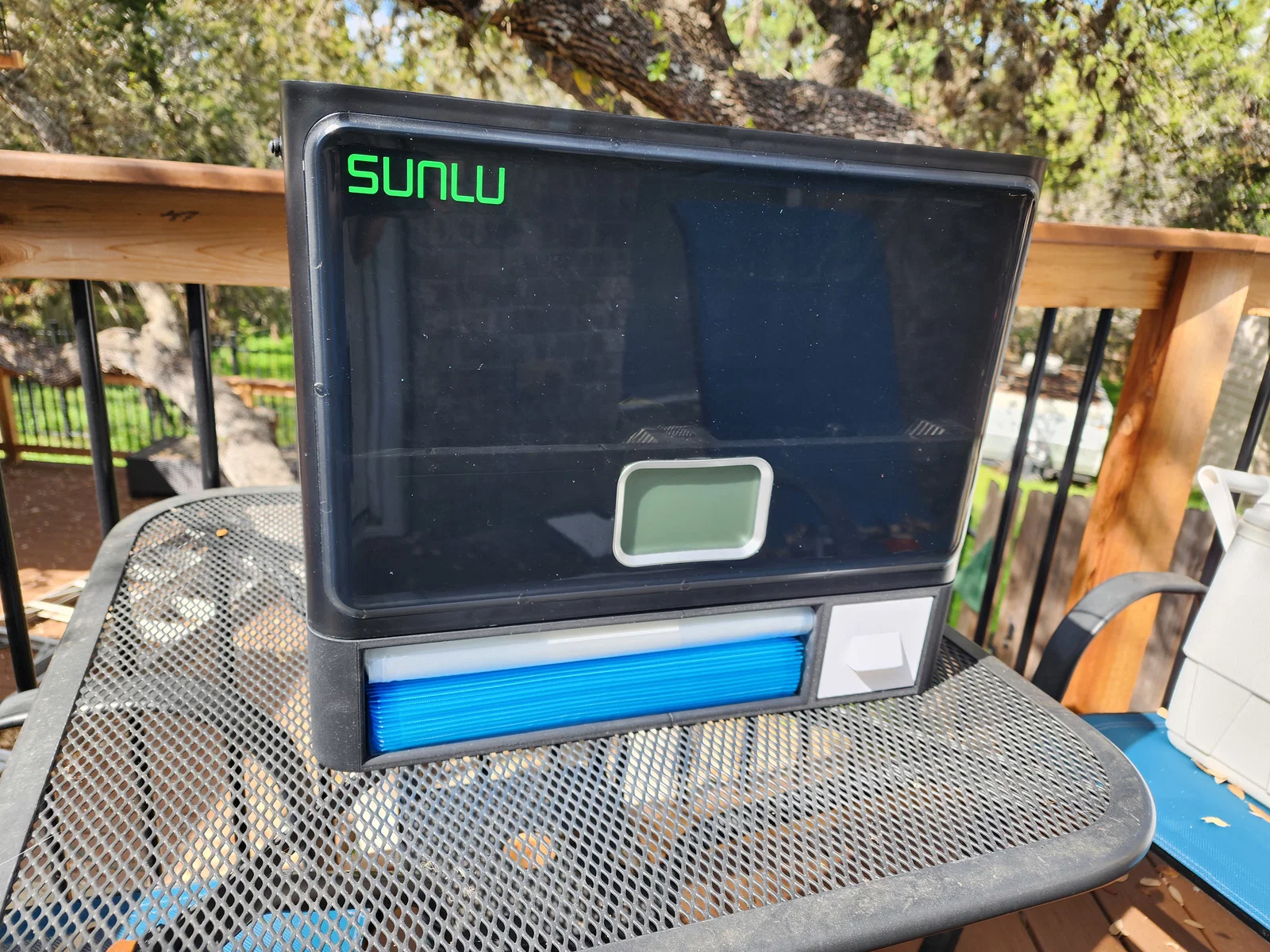

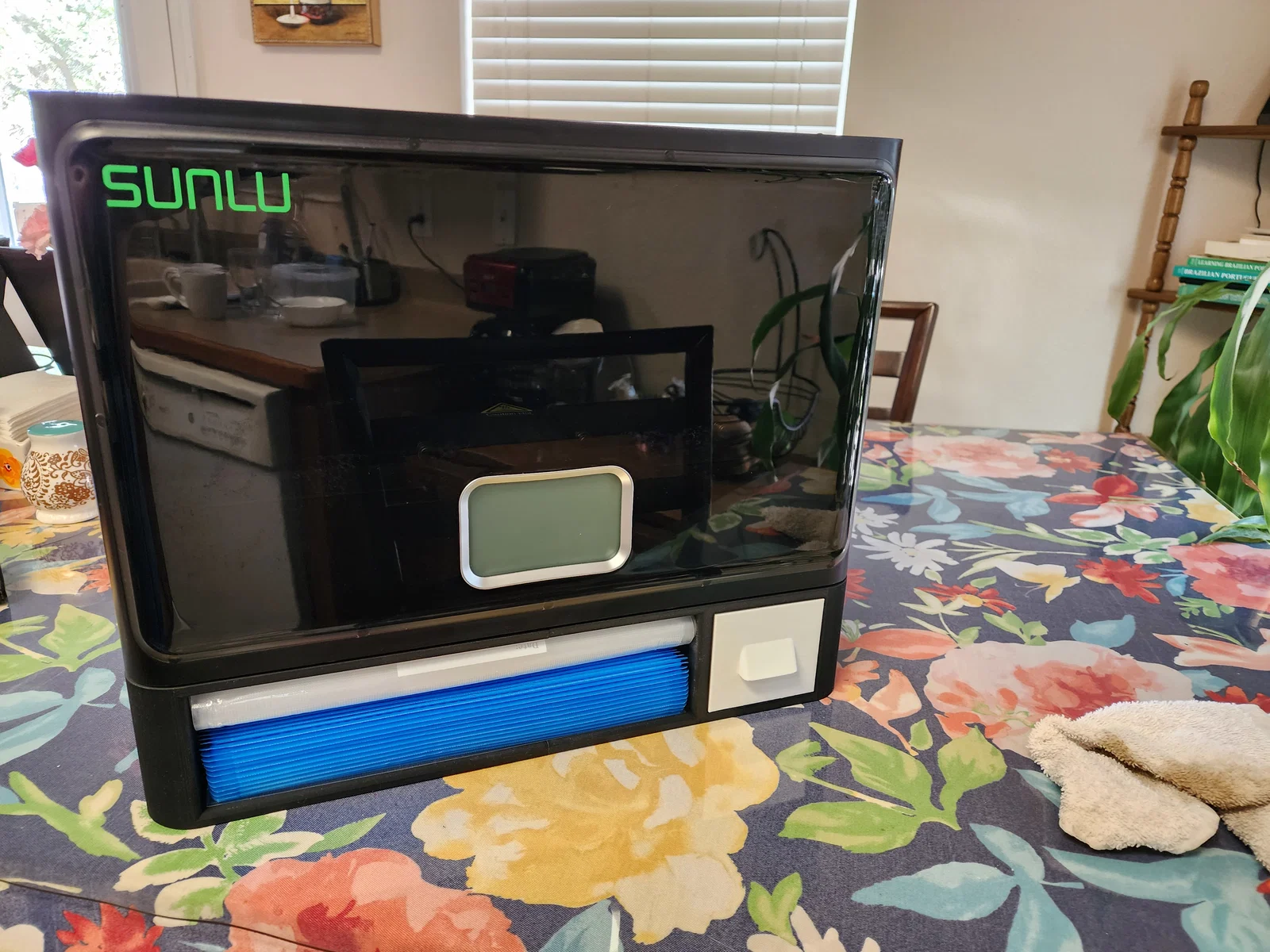

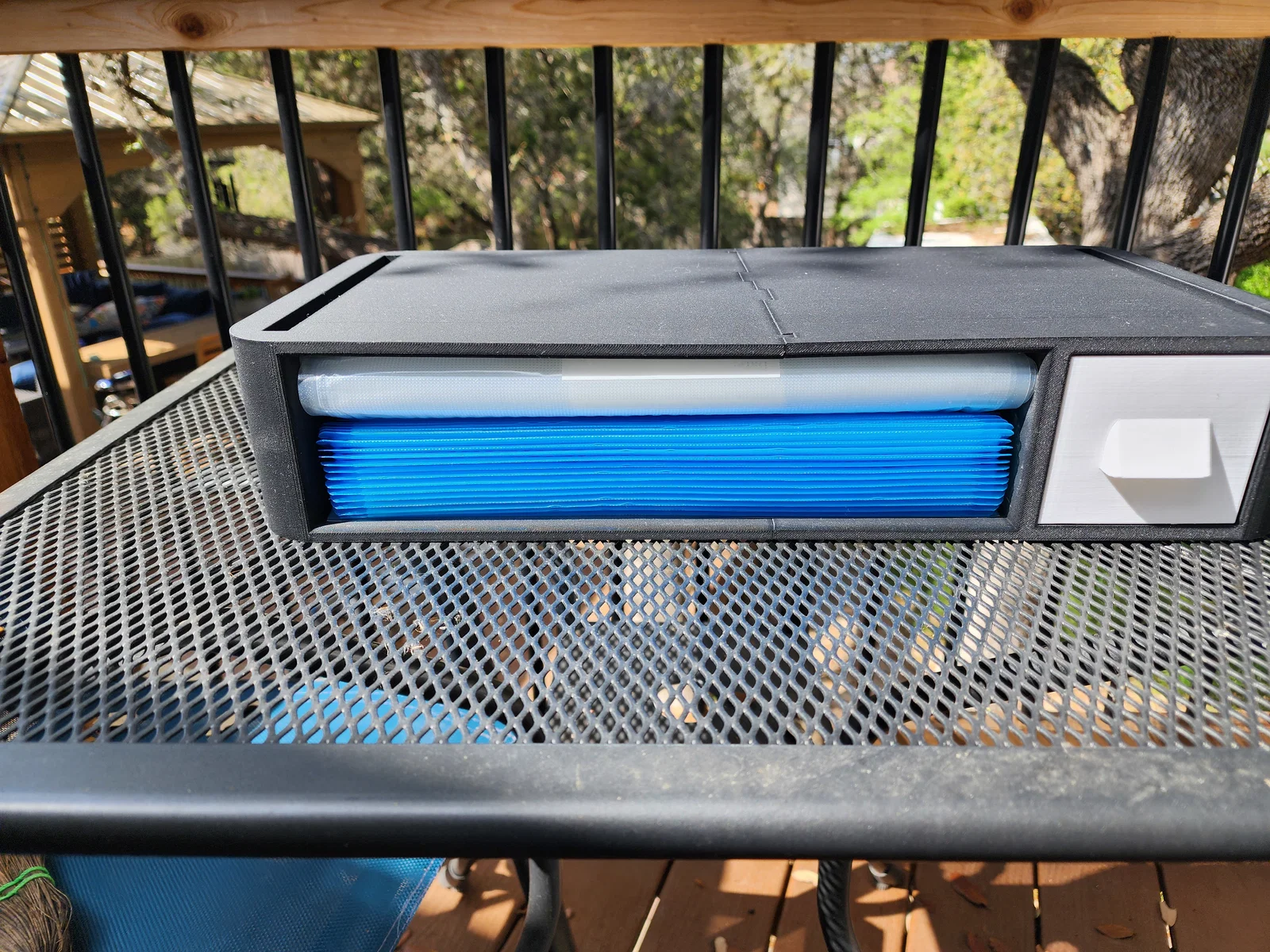

Đây là cái stand để đặt/đỡ Sunlu S4. Mình muốn làm một cái để cất mấy túi hút chân không đựng filament và cái bơm hút chân không mình dùng để cất filament “mới sấy xong”, gọn hết trong đúng footprint của S4. Nó có 1 ngăn chính và 1 ngăn nhỏ hơn. Ngăn chính dùng để để các túi hút chân không. Mình có dựng một cái ngăn kéo lớn vừa với miệng ngăn chính, nhưng hiện tại mình chưa tìm ra cách hay để cắt model làm đôi. Vì nó lớn hơn build plate của mình nên sẽ cần in làm 2 mảnh tương tự như cái stand. Khi nào mình xử lý được, mình sẽ cập nhật model này kèm file.

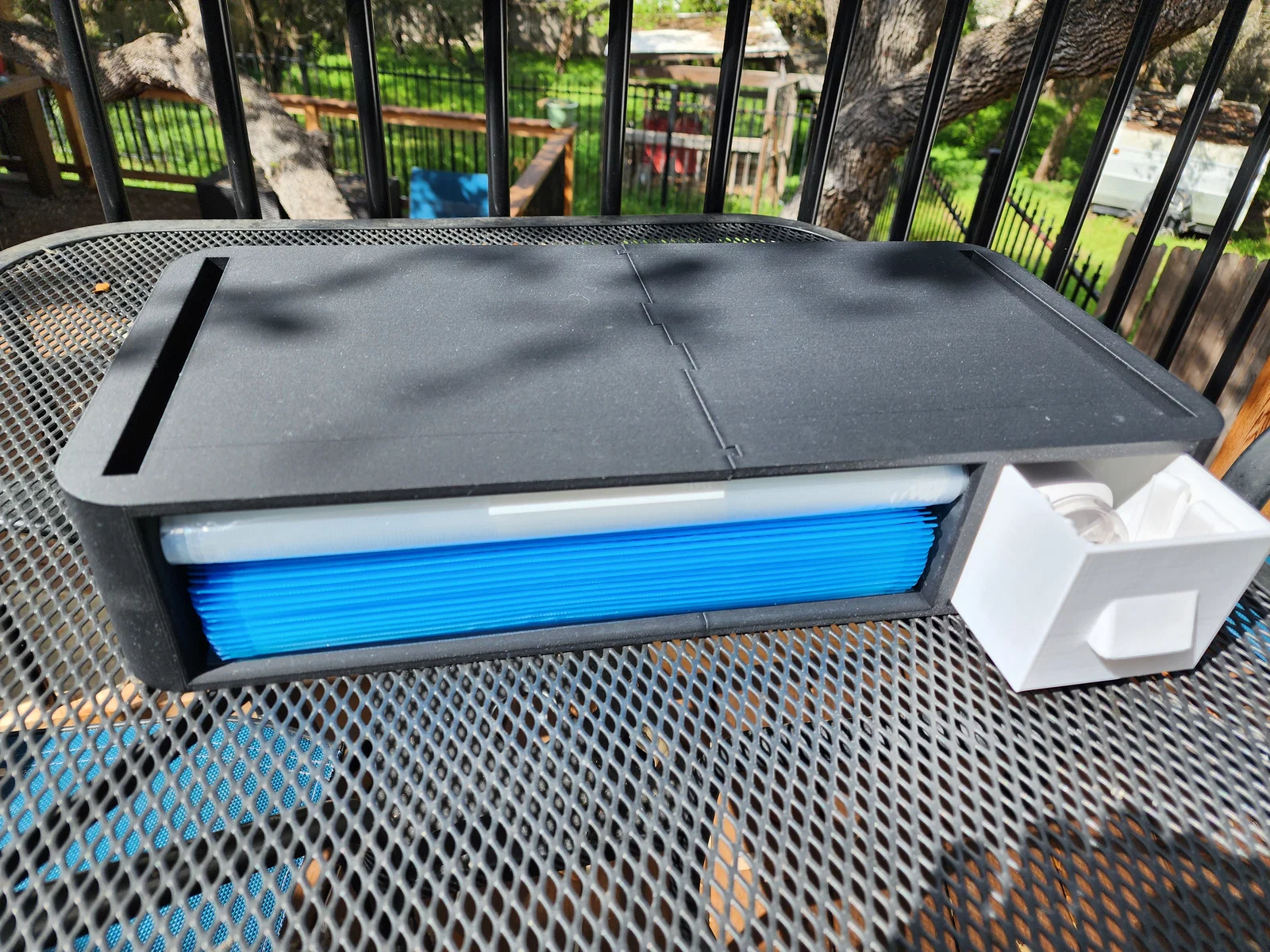

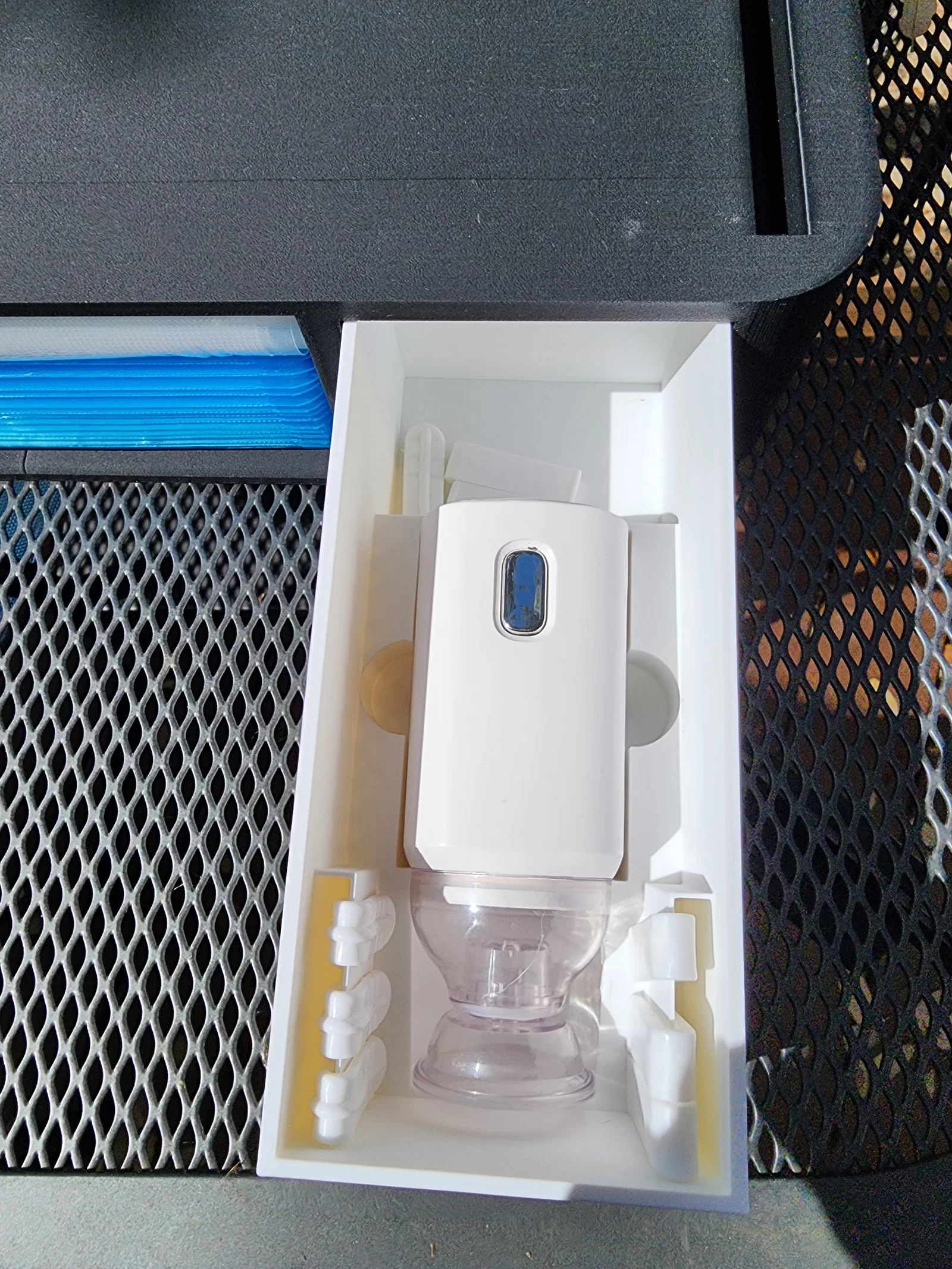

Ngăn kéo nhỏ có 2 lựa chọn. Lựa chọn 1 là ngăn kéo trống. Lựa chọn 2 có khoét chỗ đặt bơm hút chân không, đồng thời có chỗ để kẹp miệng túi (bag clips) đi kèm bộ túi hút chân không filament mà mình thích. Mình đã xài vài hãng túi/bơm khác nhau và thấy bộ này ổn nhất. Đây là link Amazon (không affiliate) tới bộ đó: https://a.co/d/hIQW0PD

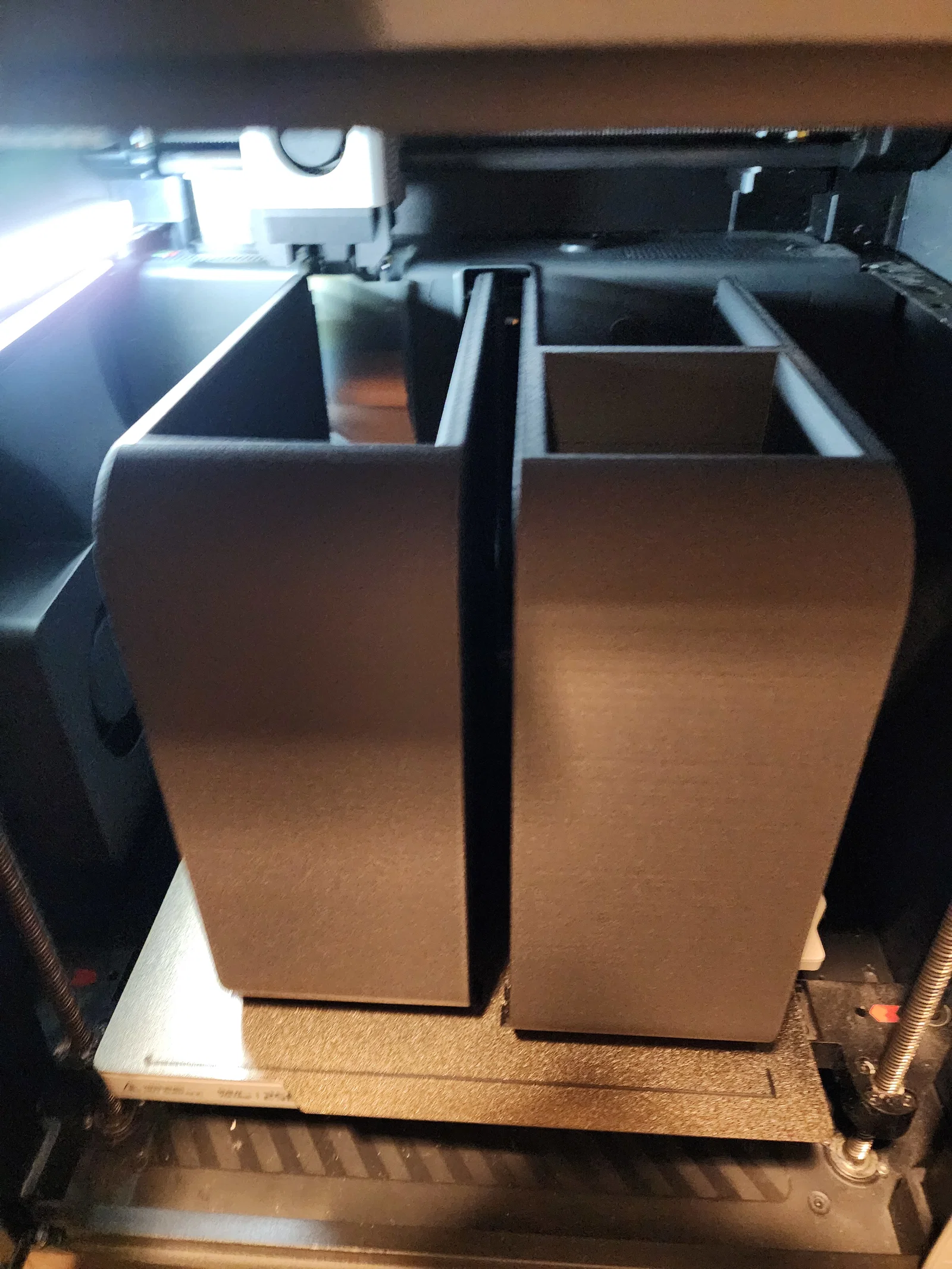

Khi in, hãy in 2 miếng thân (body) cùng lúc, dựng đứng và tựa trên mặt lưng của nó như hình bên dưới. Mình cũng sẽ upload thêm một profile in mặc định cho mẫu này. In theo kiểu này sẽ cần ít support nhất mà vẫn cho chất lượng tổng thể tốt nhất. Lần nào mình thử in nằm đáy (đúng tư thế nó sẽ đặt khi sử dụng) thì phần “mái” phía trên support in ra không đẹp. Nếu in được theo kiểu nằm đáy thì cạnh bo (filleted edges) sẽ mượt hơn NHIỀU, nhưng mình chưa tìm ra cách.

Mình in cái stand này trên máy P1P đã convert lên S, dùng profile .16mm Optimal @BBL X1C. Mình tắt aux fan và tắt cooling cho 3 lớp đầu. Mình bật support với type “normal” và style “Default”. Infill 15% gyroid với 3 wall loops.

Mình đã in cái stand 2 lần. Lần đầu dùng Hatchbox PLA màu trắng. Lần hai dùng Bambu Lab Black PLA-CF. Với PLA thường, mình dùng filament profile Hatchbox đã tinh chỉnh sẵn. Với PLA-CF, mình dùng profile PLA-CF mặc định của Bambu Lab. Kết quả khác nhau đủ nhiều nên mình thấy đáng để nói.

Hatchbox PLA in rất ngon. Phần khớp theo đường seam giữa 2 thân sát với thiết kế hơn. Model có chừa clearance 0.2mm dọc theo đường mình vẽ, và bản in PLA khi ráp lại gần như đúng khe 0.2mm giữa hai bên. Ráp cực kỳ dễ, hai bên trượt vào nhau gần như không có lực cản. Do đường seam hơi lỏng nên mình thấy nên bôi một chút super glue dọc theo seam, cả phía trên lẫn phía dưới.

PLA-CF cũng in đẹp. Khác biệt chính là phần seam khi ráp hai nửa khá khít. Mình phải làm từ từ, đừng ép mạnh quá. Không mất nhiều thời gian hay khó gì, chỉ cần kiên nhẫn một chút. Mình đoán khác biệt này đến từ việc mình dùng profile PLA-CF mặc định của Bambu Lab thay vì profile Hatchbox đã tinh chỉnh. Dù sao thì ráp vẫn dễ. Nó khít tới mức mình không thấy cần dán keo—nó không nhúc nhích luôn. Ngoài ra, sợi PLA-CF khá nhám, mình có lau bụi bằng khăn; trong vài tấm hình có thể thấy rõ sợi vải/“bụi khăn”.

Nếu ai muốn chỉnh sửa mấy model này và cần file project thì cứ liên hệ mình. Mình dựng bằng Fusion 360 và có thể gửi project files. Đây là lần đầu mình model cái gì đó mà không dùng Tinkercad nên có thể trong quá trình dựng vẫn còn những lựa chọn chưa tối ưu.

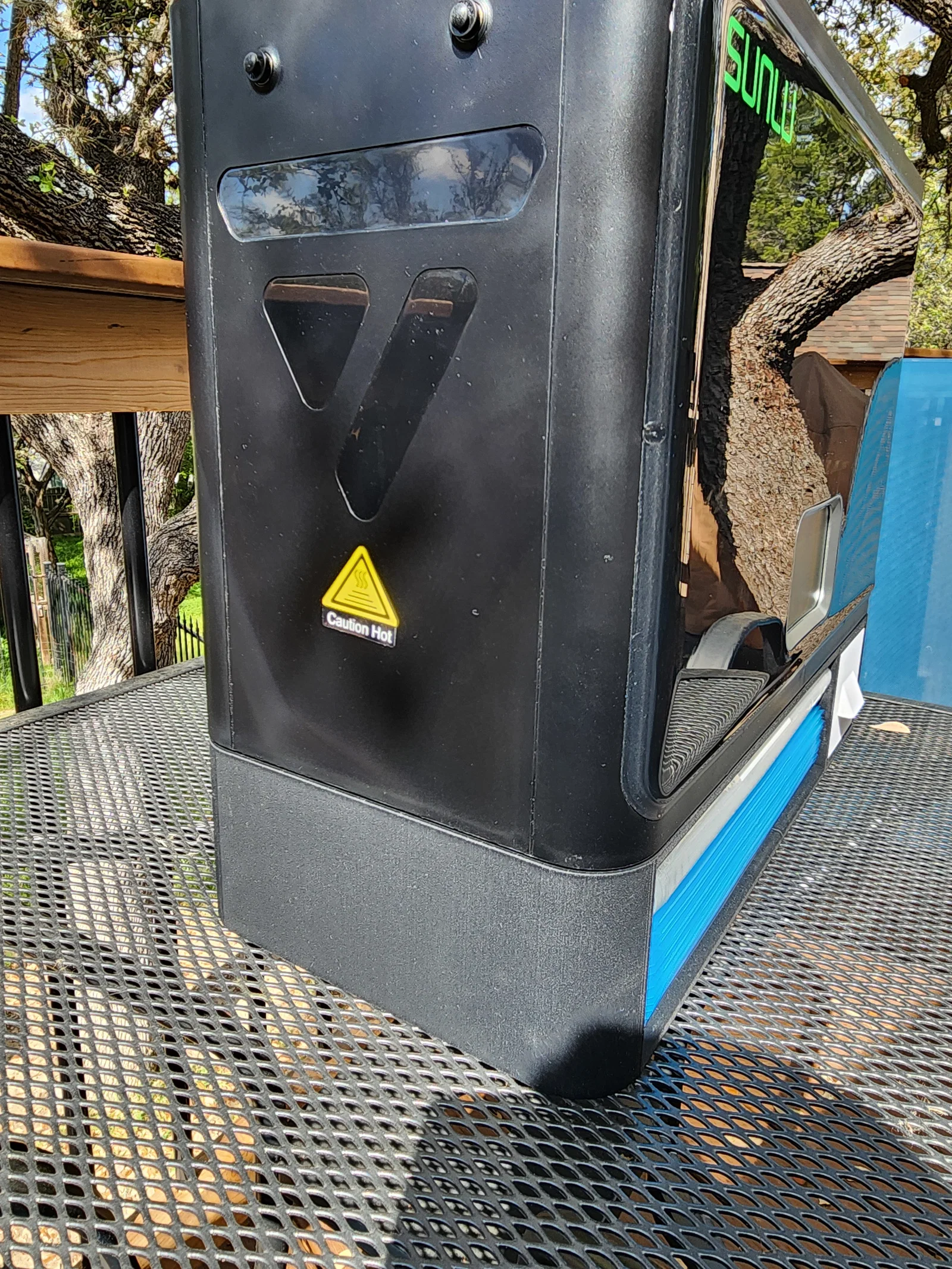

Edit: Có bạn lo cái stand này sẽ cản airflow làm nhiệt độ máy sấy tăng. Mình dùng nhiệt kế IR để đo nhiệt độ khi để trong/ngoài stand. Đầu tiên mình lấy máy sấy ra khỏi stand, bật lên, set chế độ PLA (130f), chạy 2 tiếng rồi mới đo baseline. Tất cả phép đo đều đo ở mặt ngoài. Mình đo phía trên và phía dưới. Mình đo phía trên vì đó là chỗ nóng nhất, và đo phía dưới vì đó là phần gần stand nhất. Phía trên đo được 110.4 ở điểm nóng nhất và phía dưới là 109.6. Sau đó mình đặt máy sấy vào stand và để thêm 2 tiếng nữa. Rồi mình đo lại. Phía trên là 110.7, tăng 0.3f. Tuy nhiên phía dưới là 116.2, tăng 6.6f.
