Miếng insert hộp Altoid cho RAK Wisblock – Meshtastic

** Bạn có thể mua bản đã được in sẵn/lắp ráp sẵn từ shop của mình bằng cách bấm TẠI ĐÂY **

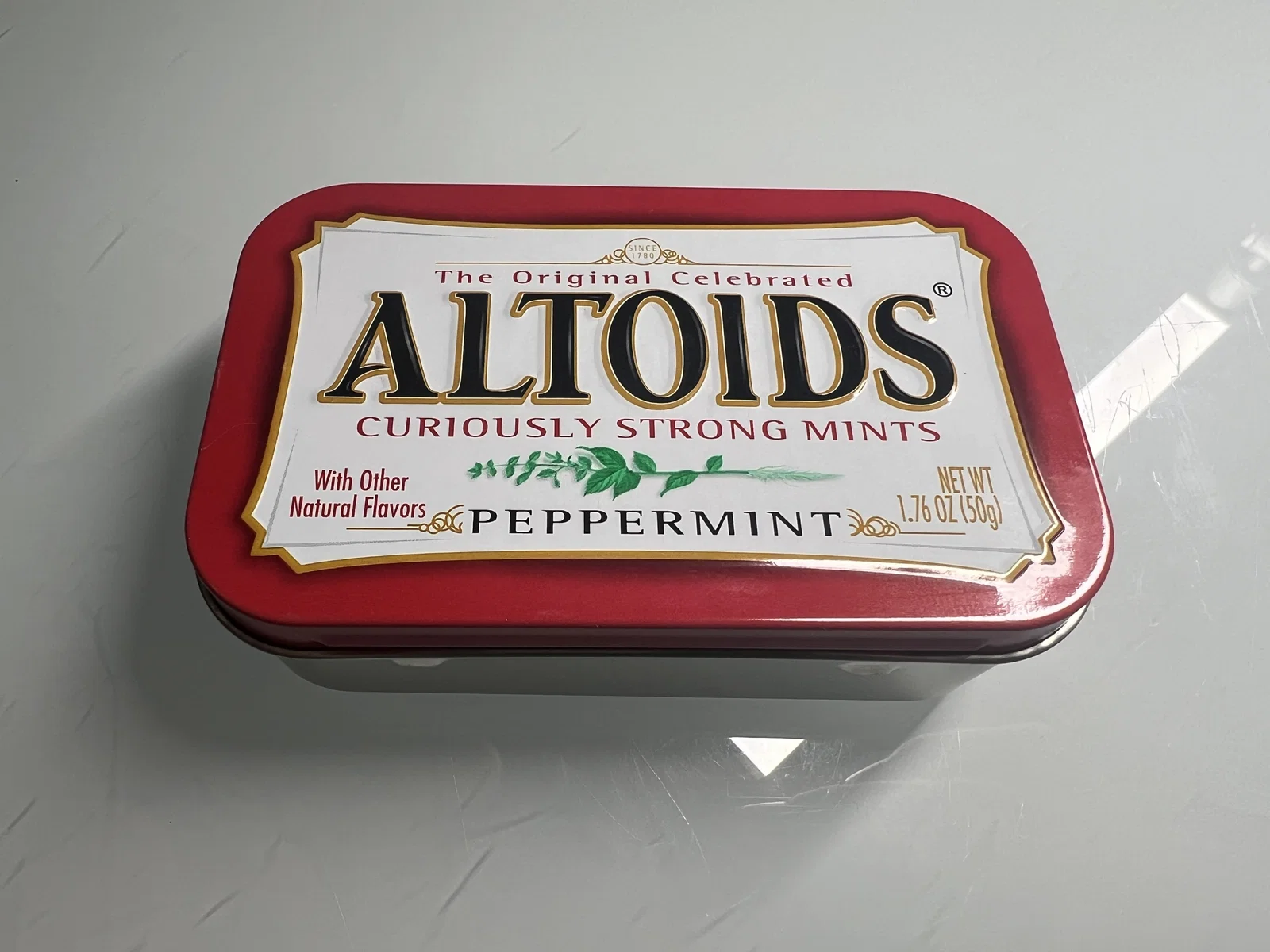

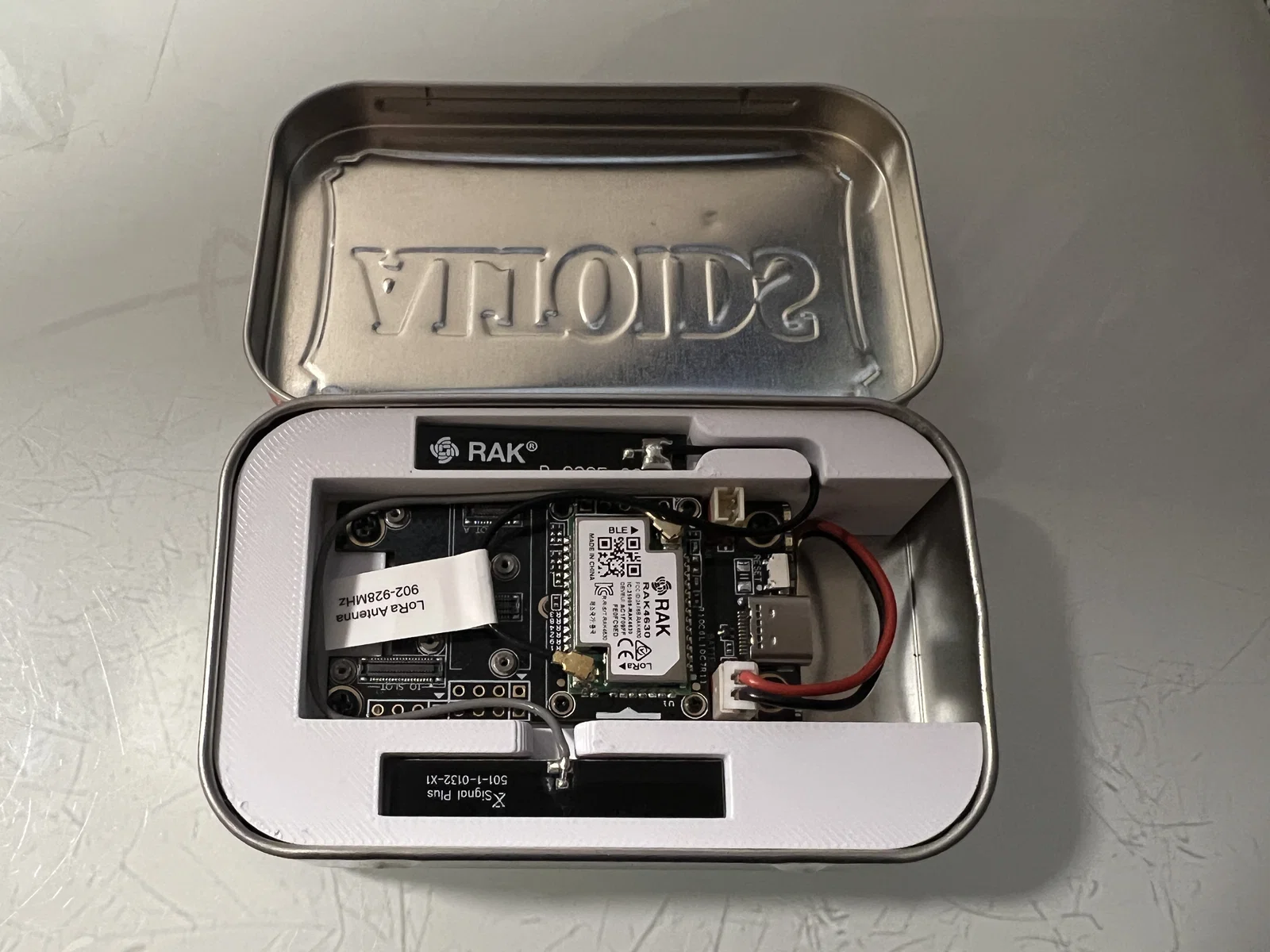

Dựng một node Meshtastic hoàn chỉnh bằng RAK starter kit và hộp kẹo Altoid (Altoid tin case).

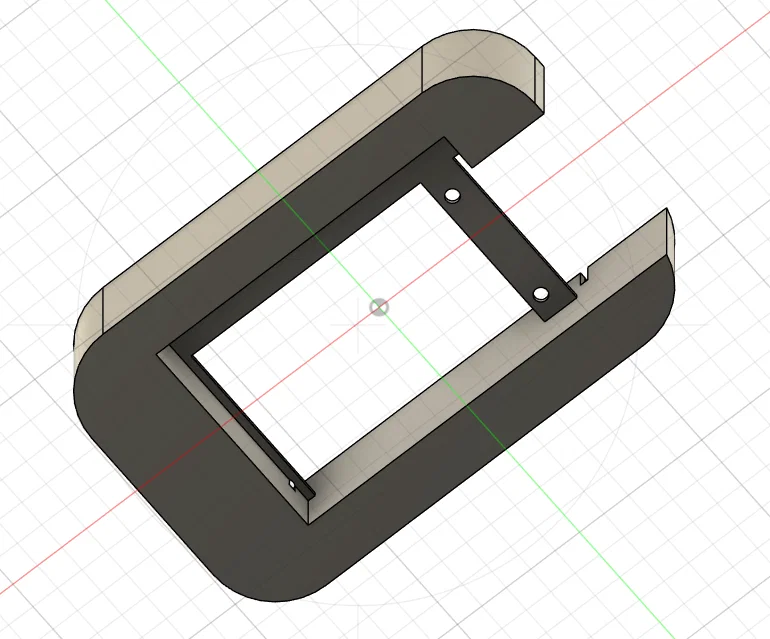

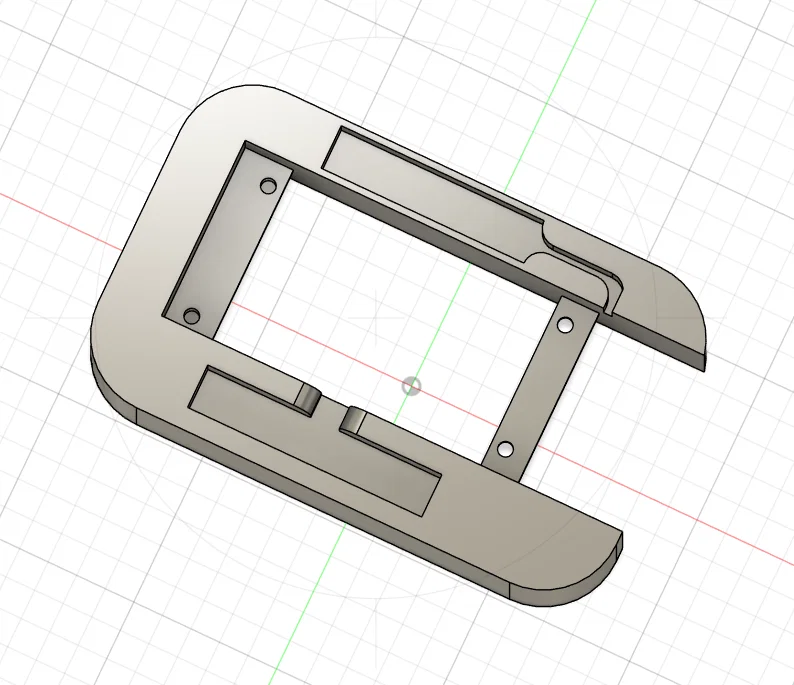

Mình làm sẵn phần khoét cho anten LoRa OEM đi kèm theo kit, hoặc chừa khoảng trống để bạn khoan lỗ trên hộp Altoid và gắn anten chuẩn SMA ở bên ngoài.

UPDATE 3/13:

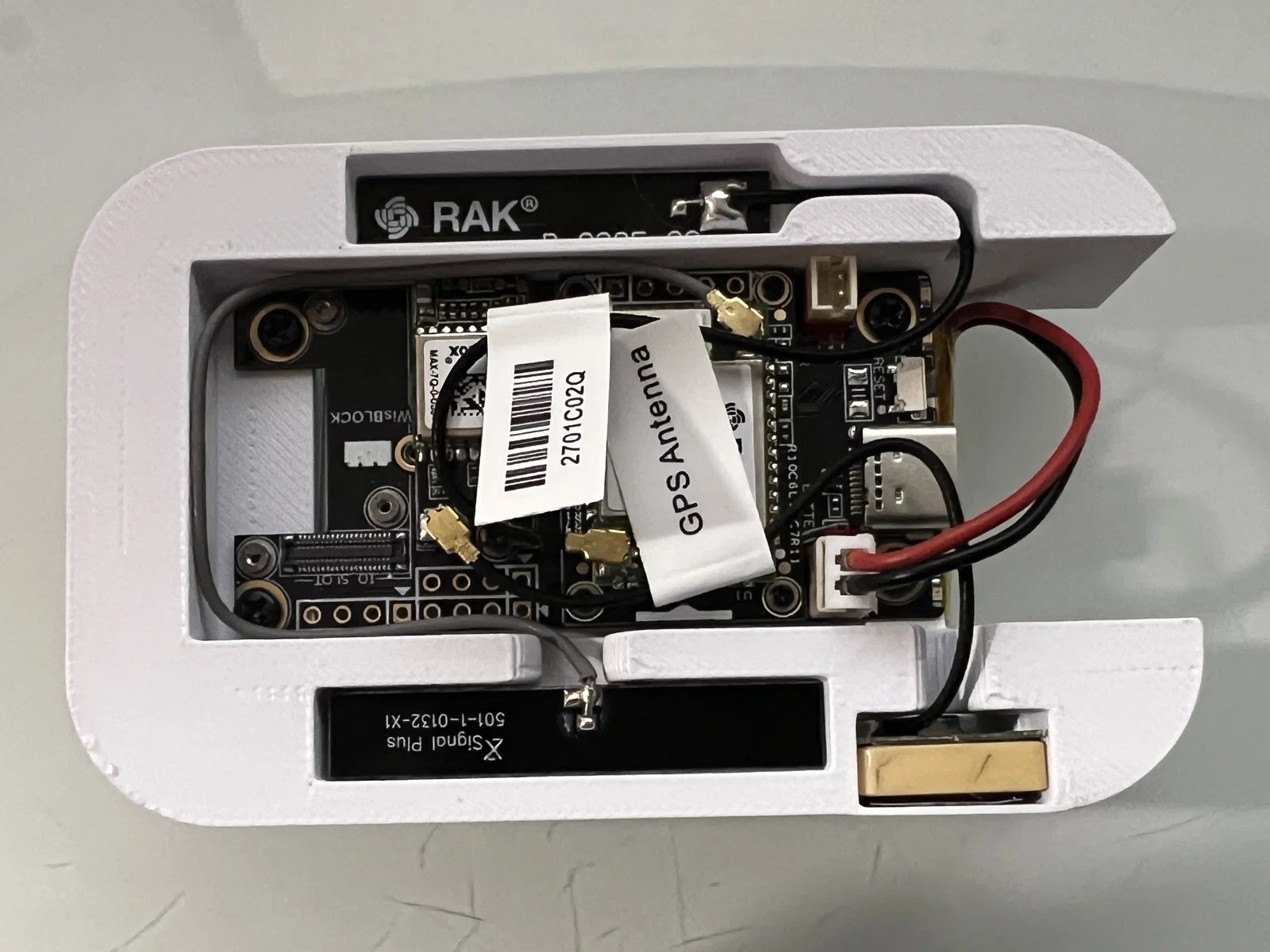

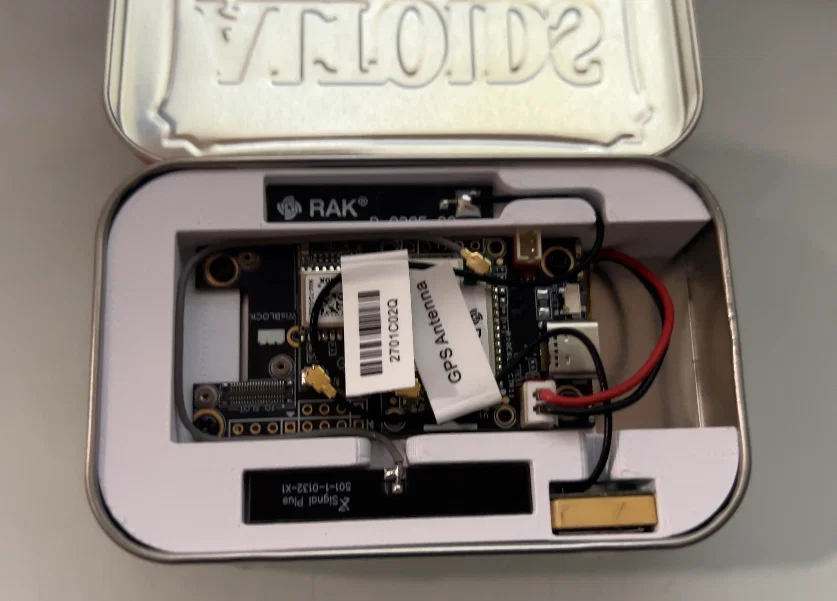

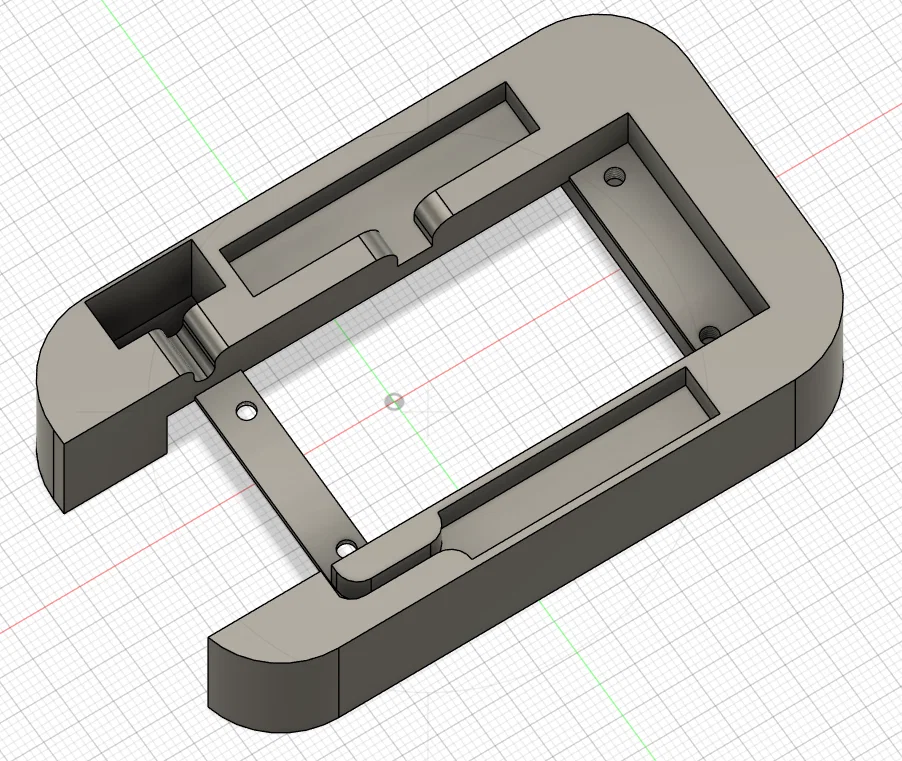

Đã thêm phiên bản có phần khoét cho module GPS.

Danh sách linh kiện:

1x hộp kẹo Altoid (Altoid Tin)

1x Rak Starter Kit (bo RAK19007 & RAK4631 kèm anten BLE và LoRa):

https://store.rokland.com/products/rak-wireless-wisblock-meshtastic-starter-kit?currency=USD&utm_source=google&utm_medium=cpc&utm_campaign=google%2Bshopping&gad_source=1&gclid=CjwKCAiA0bWvBhBjEiwAtEsoW6JIfZlLRhdj5iscmnHmC6OXUBohqW7DSXuaNnz4B2l85RUYtRsZPhoCNZgQAvD_BwE

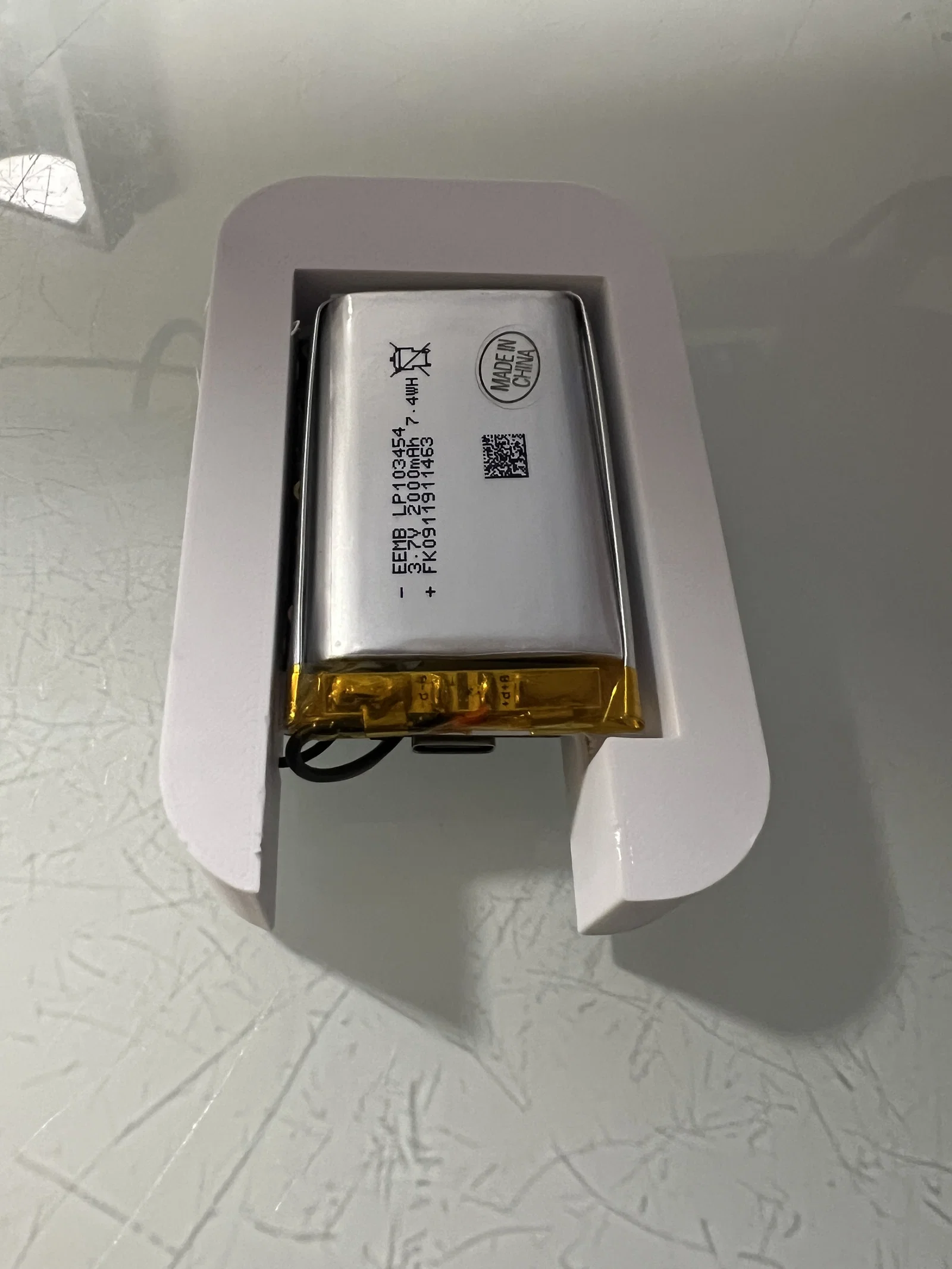

1x pin 2000mAh:

https://a.co/d/b7c5kSd

TUỲ CHỌN

1x đầu nối Ipex sang SMA (tuỳ chọn cho việc gắn anten ngoài)

https://a.co/d/fgBsI40

1x anten chuẩn SMA (tuỳ chọn cho việc gắn anten ngoài)

https://www.digikey.com/en/products/detail/te-connectivity-linx/ANT-916-CW-HW-SMA/2694126?utm_adgroup=&utm_source=google&utm_medium=cpc&utm_campaign=Pmax%20Shopping_Promotions_IoT&utm_term=&utm_content=&utm_id=go_cmp-20658921026_adg-_ad-__dev-c_ext-_prd-2694126_sig-CjwKCAiA0bWvBhBjEiwAtEsoW9cGmG60ESRetNun1m2Bnpg9cHuBYIrt-F5WL7Oy8d_pWHGr-TNWixoC-W8QAvD_BwE&gad_source=1&gclid=CjwKCAiA0bWvBhBjEiwAtEsoW9cGmG60ESRetNun1m2Bnpg9cHuBYIrt-F5WL7Oy8d_pWHGr-TNWixoC-W8QAvD_BwE

1x RAK 1910 GPS Location Module (tuỳ chọn để lấy vị trí GPS)

https://store.rokland.com/products/rak-wireless-rak1910-wisblock-gnss-location-module
