FLP-02 “Booster” – Nerf pistol double plunger, đổi nòng (swappable barrels)

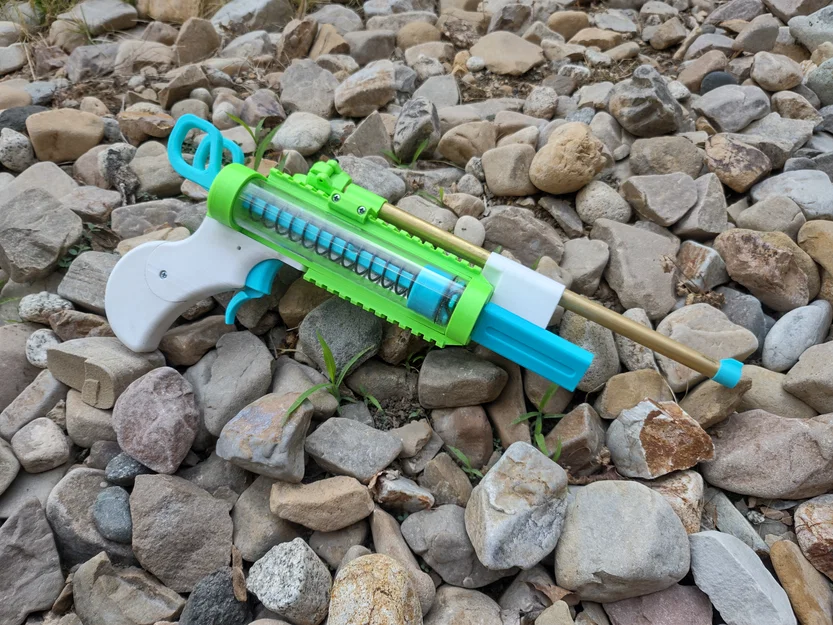

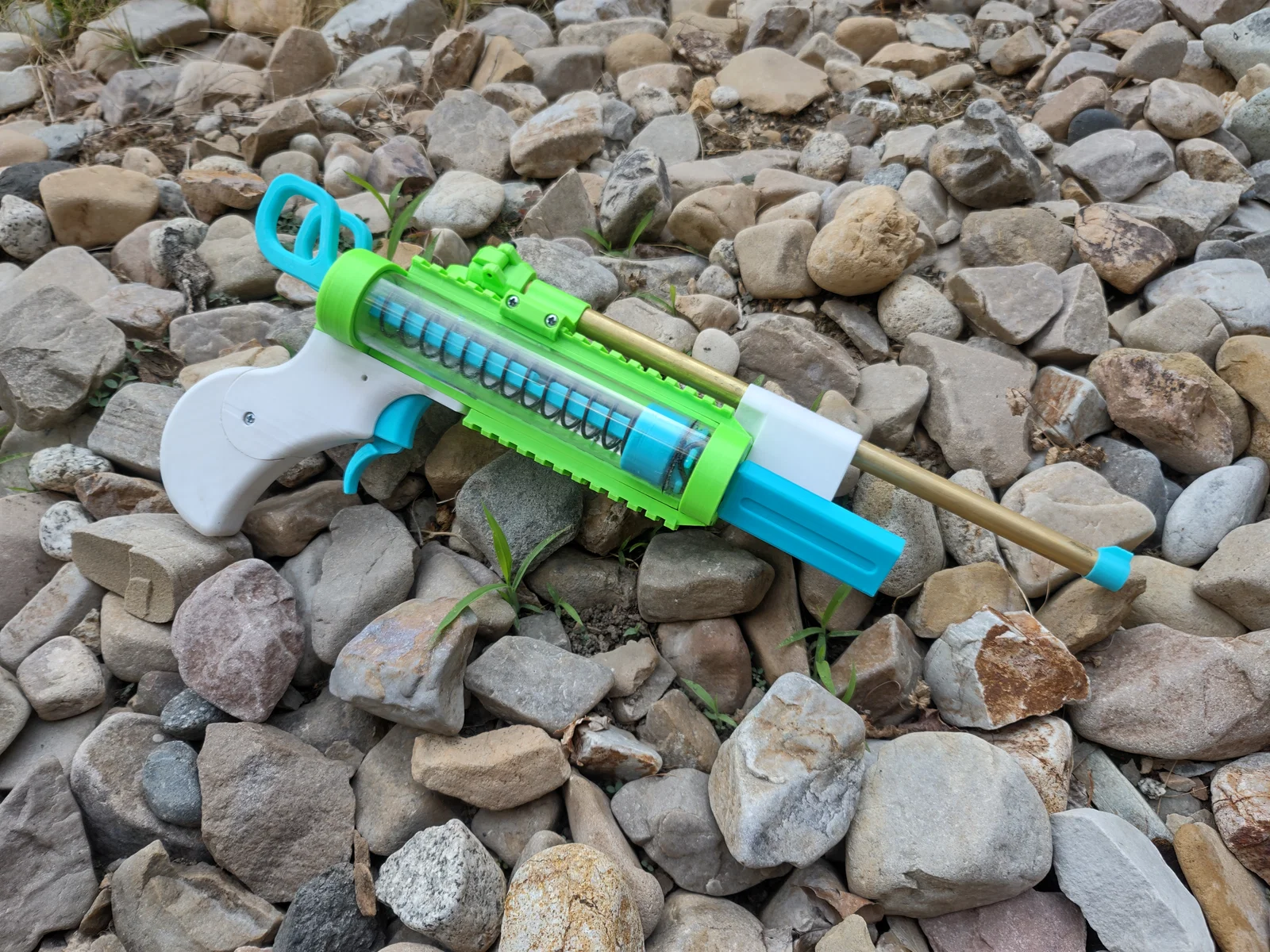

Đây là Booster, một khẩu Nerf pistol dạng pull-to-prime dùng double plunger, kèm hệ swappable barrels (đổi nòng). Nó dùng 2 Caliburn plunger tubes, và hoặc 2 đoạn K25 6" hoặc 2 đoạn K25 5.5". Mỗi plunger tube có trigger riêng, và nhờ đổi nòng nên có thể dùng cho nhiều tình huống khác nhau.

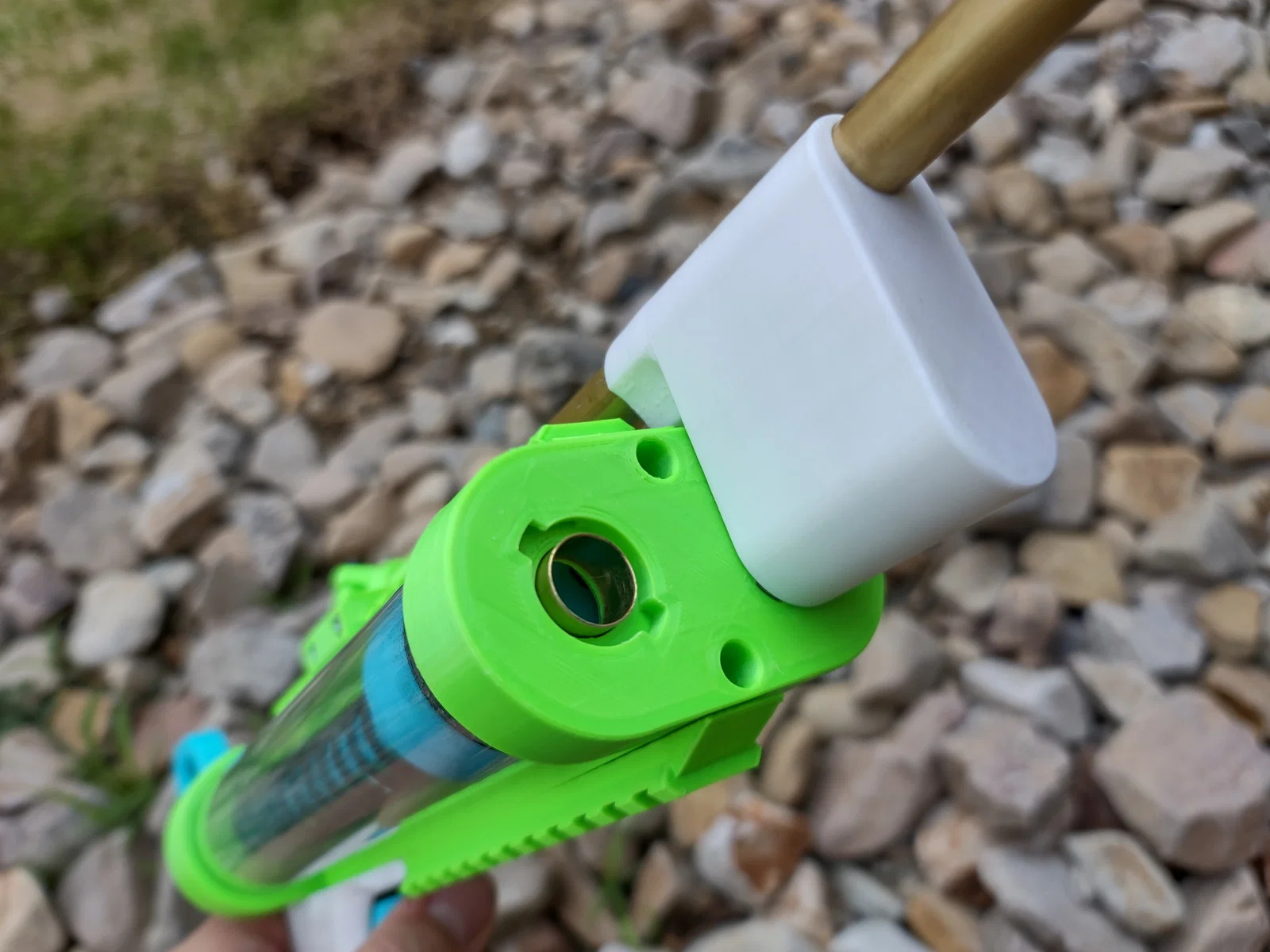

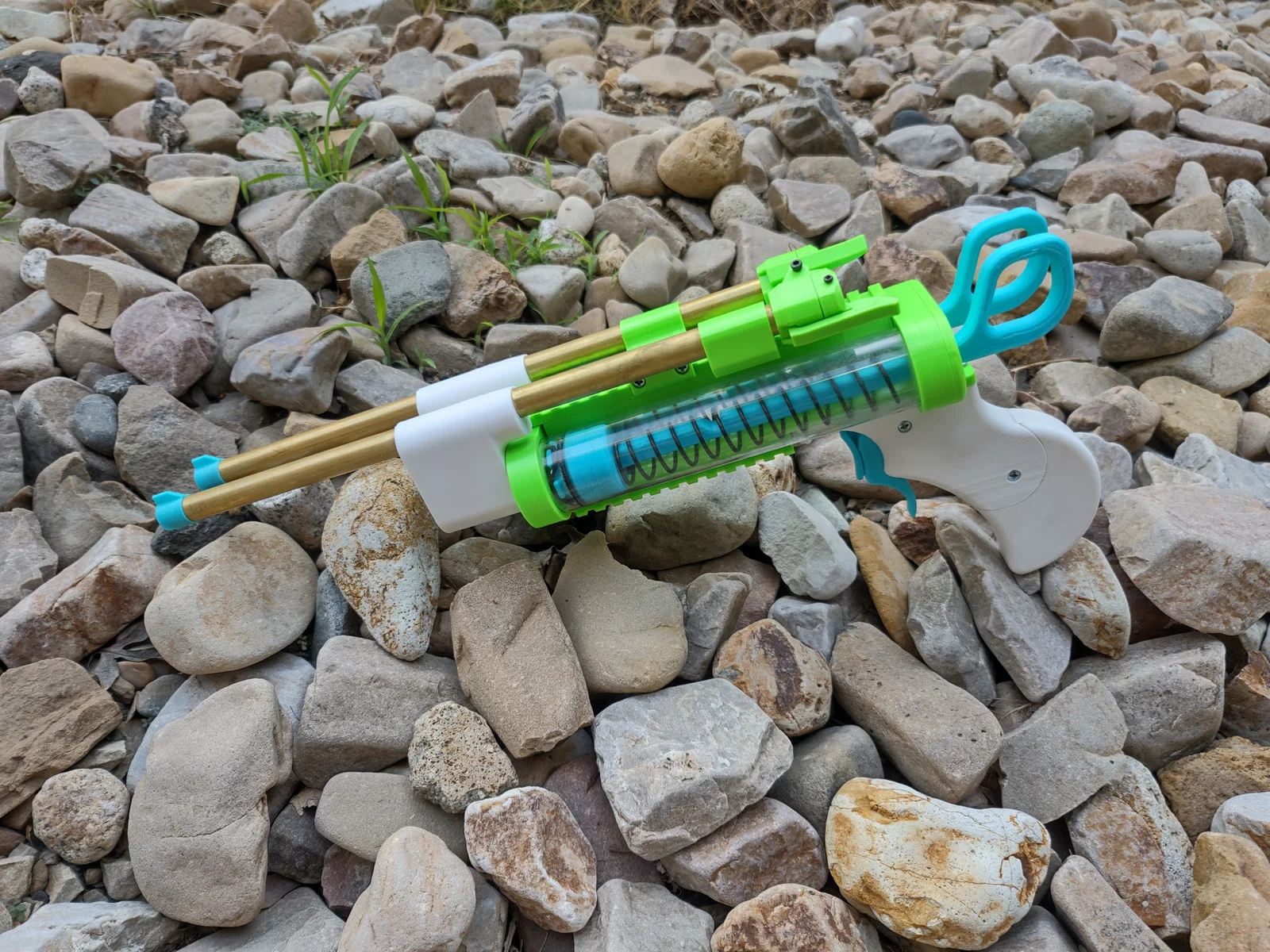

Trong file có sẵn các lựa chọn nòng: single, triple, RSCB, triple duck's foot, single Mega, single Mega + 2 darts, và demolisher rocket. Hệ barrel swap được minh hoạ như hình: ở phần đầu blaster, bạn dán keo 2 đoạn ống brass 9/16" vào làm “stub”, chúng sẽ khớp vào barrel mount. Phần barrel mount có thể dán thêm stub brass 17/32" để có air seal hoàn hảo giữa blaster và nòng.

Bạn sẽ cần: 2 Caliburn plunger tubes, mainsprings (1 cây K25 11" có thể cắt để dùng cho cả hai bên), 2 catch springs nhỏ (đường kính cỡ ~5mm), 6 O-rings dash 123 (O-ring chuẩn Caliburn/Talon Claw), 2 đoạn brass 9/16" dài 1/2", và một mớ #6 screws. Nên là 9 con 6-32x3/8 và 8 con 6-32x1, nhưng mình khuyên mua dư vài cỡ khác để phòng trường hợp cần. Thêm superglue.

Lắp ráp khá thẳng: đặt plunger tubes vào đúng khe trên catch housing để làm canh, bắt ốc chassis rails xuyên qua catch housing, gắn 2 catches vào housing kèm lò xo, bắt rear cap, luồn plunger rods qua cụm phía sau, lắp mainsprings, bắt plunger heads, tháo plunger tubes ra một chút, thêm 1 O-ring để seal và 1 O-ring để đệm cho mỗi head, bôi trơn, rồi lắp lại plunger tubes phủ lên heads và seating vào cụm phía sau. Dán 2 stub brass 9/16" vào phần đầu, thêm 2 O-rings vào bên trong phần đầu, đặt phần đầu lên plunger tubes và bắt ốc vào chassis rails. Bắt grip top và bottom lại với nhau, xếp triggers và đặt vào grip, dùng 1 con ốc xuyên qua làm chốt bản lề cho triggers. Bắt grip vào bottom chassis rail và cụm phía sau. Cuối cùng bắt top và bottom rails vào là xong.

Để hiệu năng nòng tối ưu, bạn nên dán stub brass 17/32" vào phần mount của nòng, nhưng không bắt buộc. Tuỳ chọn duck's foot dùng 3 đoạn brass 17/32" dán vào để làm nòng. Bộ RSCB sẽ cần 2 con 6-32x1 ½, 1 con M3x20 (đúng rồi, mình biết, bữa nào mình sẽ đổi qua 6-32), 2 con ốc của đồ chơi Nerf, và 6" brass 17/32" cho nòng cùng 6" brass 9/16" cho magazine.

Tất cả trừ plunger rods và heads đều có thể in ở 20% infill, 5 walls; còn heads và rods nên in 100%.

Nghe có vẻ rối hơn thực tế. Chúc may mắn. Cũng xin cảm ơn lớn tới Mighty Shrub vì nắp RSCB, và Sillybutts vì Cynthia plunger head mà mình đã chỉnh sửa cho bản này!!

Mình cũng có bán bản lắp sẵn tại https://www.etsy.com/listing/1507828107/flp-02-booster-nerf-blaster .

Changelog:

9/22/23- Thêm file extended right trigger mới. Dùng bản này nha—kéo sướng hơn hẳn. Cũng up vài experimental catches có thể ít ma sát hơn. Ngoài ra có thêm picatinny attachments cho fidlock magnets. Nó giữ được fidlock loại lớn, và nếu gắn một cái trên top và một cái dưới bottom thì có thể canh cách nhau 95mm để làm holster.

2/13/24- Thêm half spring plunger heads tốt hơn và plunger rods tốt hơn. Cũng thêm MXL spigots.

2/26/24- Thêm file .zip bản metric Booster. Dự kiến sẽ vừa ốc M4, nhưng chưa test.

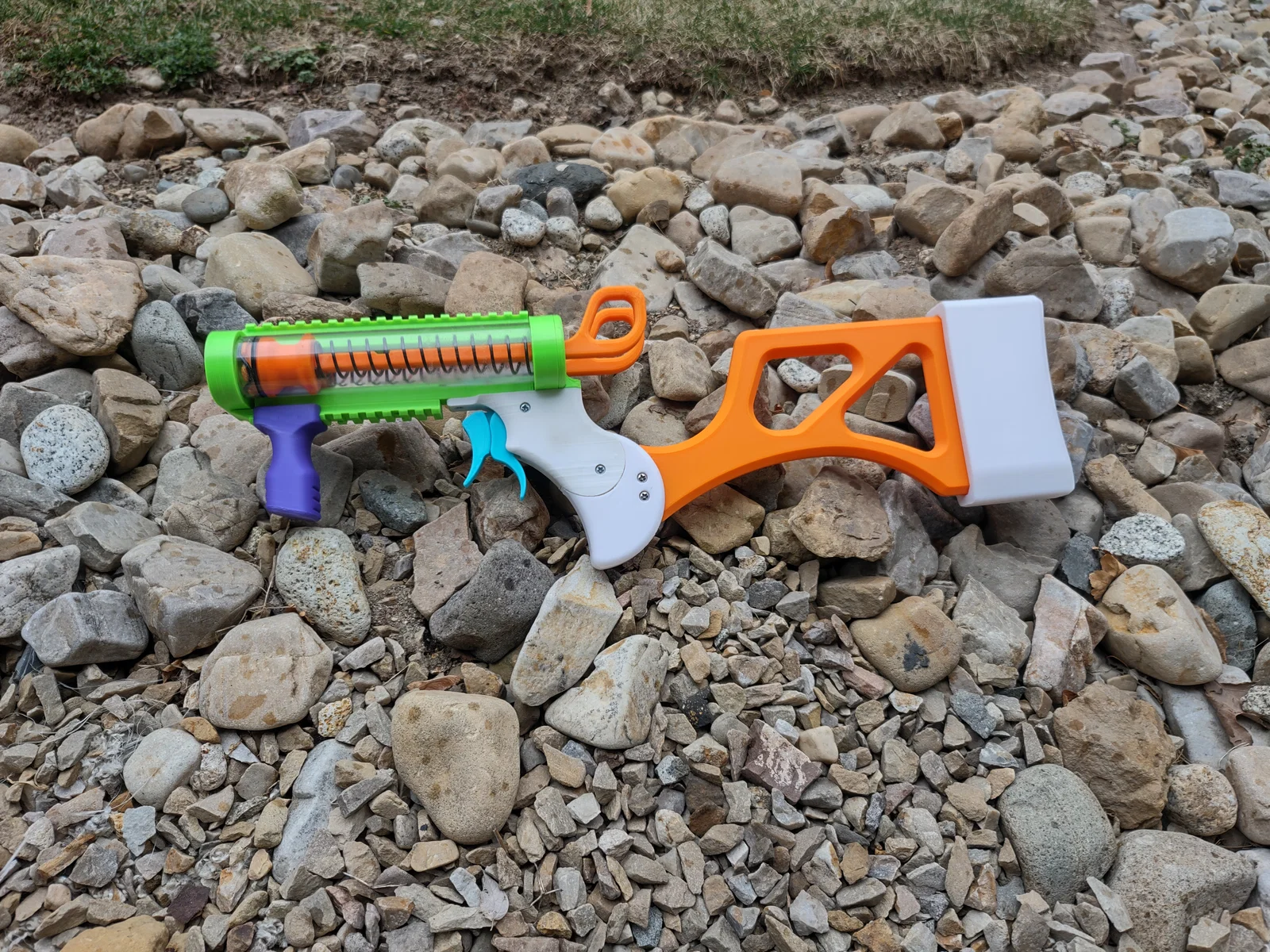

3/11/24- Thêm tuỳ chọn stock. Cần thêm 6 con ốc 3/8". Nếu bạn muốn tì má (cheek weld) thì dùng bản butt dài. Bản butt ngắn nhìn đẹp hơn nhưng làm mặt bạn gần plunger rods quá. Nếu bạn không định tì má thì dùng vẫn ngon.

3/17/24- Thêm metric RSCB stabilizer. Cũng thêm spring spacer—để giảm khối lượng plunger và có cơ hội tăng thêm chút FPS, dùng small plunger head và đặt spring spacer ở phía sau lò xo.

3/22/24- Thêm file RSCBmain đúng. Có một bạn builder rất kiên trì phát hiện mình lỡ up nhầm part RSCB prototype, cái đó không dùng được luôn. Nếu bạn đó có đọc được—một lần nữa, mình xin lỗi nhiều!
